Conferindo medidas com Rollover Tooltips

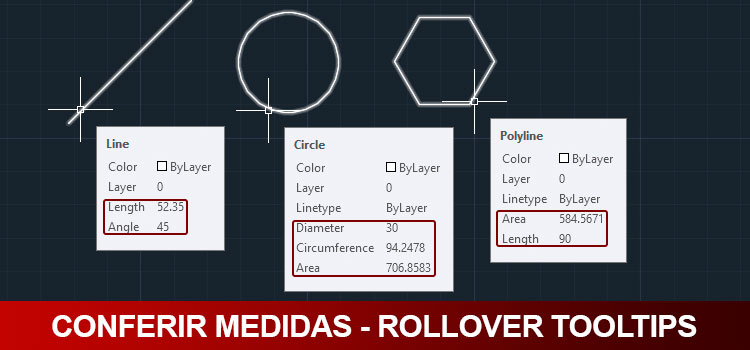

Rollover tooltips é uma janela que aparece quando paramos o mouse sobre os objetos. Porém é possível customizar esse menu para mostrar informações como comprimento, área, raio, diâmetro entre outras opções. Aprenda como!

Para ativar esta função basta mover o mouse e parar sobre o objeto que deseja obter informações e a janela já aparece. Geralmente são exibidos três informações: color, linetype e lineweight.

O segredo aqui é personalizar o que esta janela irá exibir. Para isso precisamos acessar o menu customize user interface.

CUSTOMIZE USER INTERFACE

desativar-botao-f1-no-autocad-03

Para acessar, basta ir até a  aba Manage e no painel Customization clicar no botão User Interface (ou digitar na linha de comando CUI).

Dentro da janela Customize User Interface. Nesta aba podemos “customizar” o AutoCAD criando ou removendo botões, abas, painéis e o que nos interessa, personalizar o rollover tooltips.

Na aba Customize no campo abaixo de All Customization Files procure por Rollover Tooltips e selecione.

Conferindo medidas com Rollover Tooltips



Com a opção Rollover tooltips selecionada, no lado direito da janela aparecerá as opções de configuração, separados em duas colunas, sendo que a coluna da esquerda exibe os objetos para quem a Rollover tooltips aparece e coluna da direita as informações que a Rollover tooltips apresenta.

Conferindo medidas com Rollover Tooltips

Caso algum objeto não esteja aparecendo na coluna da esquerda o mesmo não será reconhecido, ou seja, se parar o mouse sobre ele a janela rollover tooltips não aparece.

Para resolver isso basta clicar no ícone superior que se encontra na mesma coluna.

Conferindo medidas com Rollover Tooltips

Agora você esta na janela Edit Object Type List. Nesta janela basta marcar a caixa do item que deseja acrescentar na lista (caso esteja faltando algum, no meu caso acabei acrescentando o item Polyline).

Conferindo medidas com Rollover Tooltips

CONFIGURANDO AS INFORMAÇÕES

Para facilitar o nosso exemplo, vamos nos concentrar nos itens Circle, Line e Polyline.

Circle

Selecione na coluna esquerda a opção circle e na coluna a direita marque as opções em Geometry: diameter, circunference e area.

Conferindo medidas com Rollover Tooltips

Line

Selecione na coluna esquerda a opção line e na coluna a direita marque as opções em Geometry: length e angle.

Conferindo medidas com Rollover Tooltips

Polyline

Selecione na coluna esquerda a opção Polyline e na coluna a direita marque as opções em Geometry: area e length.

Conferindo medidas com Rollover Tooltips



Para finalizar clique em Apply e depois em OK.

Conferindo medidas com Rollover Tooltips

CONCLUSÃO

Pronto! Sua Rollover tooltips esta pronta para uso, basta parar o cursor do mouse sobre os objetos e aguardar.

Conferindo medidas com Rollover Tooltips

Se preferir pode desligar funções que não sejam do seu interesse ou até acrescentar outras! Prático não?
