Configurar exibição dos eixos – Revit

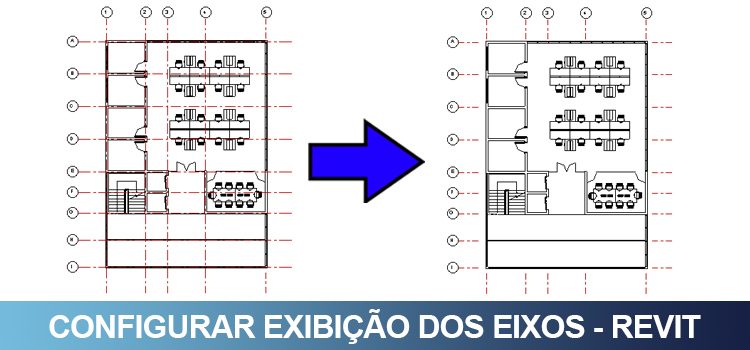

Configurar exibição dos eixos permite que a visualização do seu projeto fique limpa, de maneira que os eixos sejam exibidos apenas ao redor da edificação. Aprenda este recurso agora!

Trabalhar com eixos em um projeto permite uma melhor organização e controle do posicionamento dos principais elementos do seu projeto como paredes, colunas, etc. Porém nem sempre as linhas de eixo precisam ser exibidas dentro da edificação.

Para isso vamos criar uma Família de Eixo personalizada.

CRIAR FAMÍLIA DE EIXO PERSONALIZADA

Para criarmos uma nova Família de Eixo, o processo mais rápido é ir até a aba Arquitetura, painel Dados e clicar em Eixos.

ocultar-exibicao-das-linhas-de-eixo

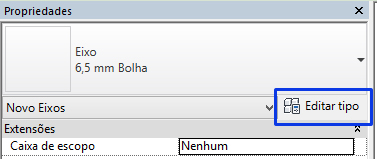

Na sequência, vá até o painel de Propriedades e clique em Editar tipo.

ocultar-exibicao-das-linhas-de-eixo

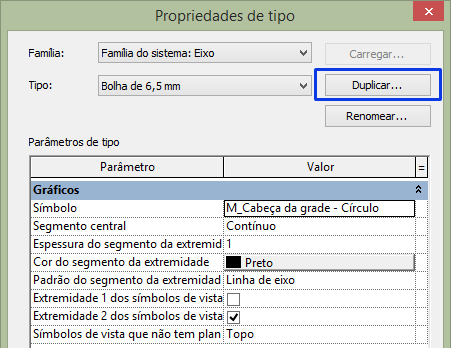

Na janela de Propriedades de tipo clique em Duplicar.

ocultar-exibicao-das-linhas-de-eixo

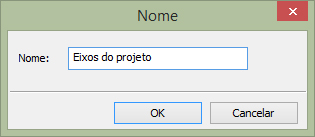

Escolha um nome para o novo estilo de Eixo.

ocultar-exibicao-das-linhas-de-eixo

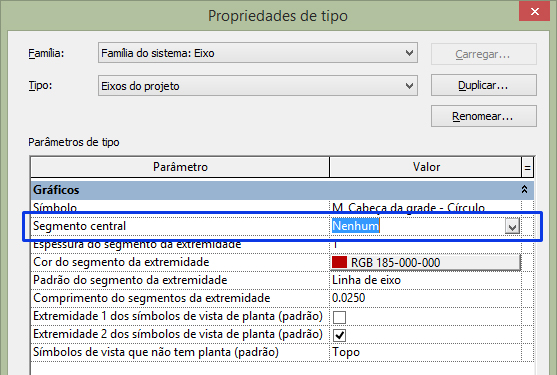

Agora que vem o segredo. No campo Segmento central, altere de Contínuo para Nenhum.

ocultar-exibicao-das-linhas-de-eixo

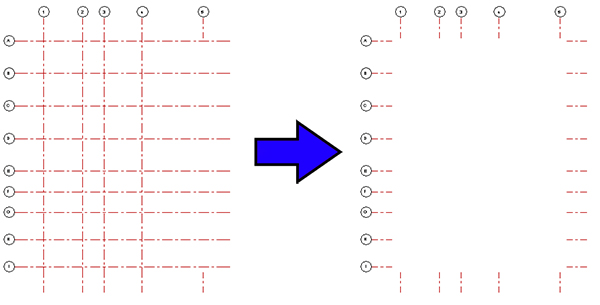

Desta forma os eixos inseridos no seu projeto passarão a serem interrompidos na parte central, voltando a aparecer na extremidade oposta.

ocultar-exibicao-das-linhas-de-eixo

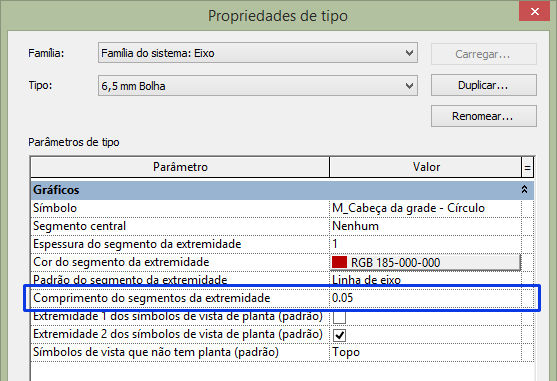

Se quiser é possível controlar o comprimento visível do eixo, para isso basta selecionar qualquer eixo e no painel de propriedades clicar em Editar tipo. Na janela propriedades de tipo localize o campo Comprimento do segmento da extremidade e altere o valor deste campo para o comprimento que julgar adequado.

ocultar-exibicao-das-linhas-de-eixo

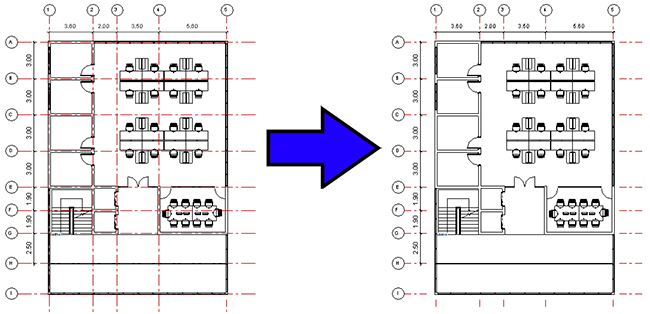

Com isso seu projeto fica limpo, permitindo uma melhor visualização do projeto.

ocultar-exibicao-das-linhas-de-eixo

Pronto! Um simples ajuste dá outra cara para o projeto, deixando o layout limpo sem abrir mão da informação e posicionamento dos eixos.
