Criar objetos similares rapidamente

Criar objetos similares rapidamente é um excelente recurso para quem esta com pressa e precisa criar uma linha, texto ou objeto complementar ao que já existem no projeto. Aprenda agora!

É sempre a mesma história. Estamos detalhando um projeto e encontramos um pequeno erro e resolvemos parar para consertá-lo. As vezes uma linha que ficou faltando, um texto ou mesmo um bloco que precisa ser inserido.

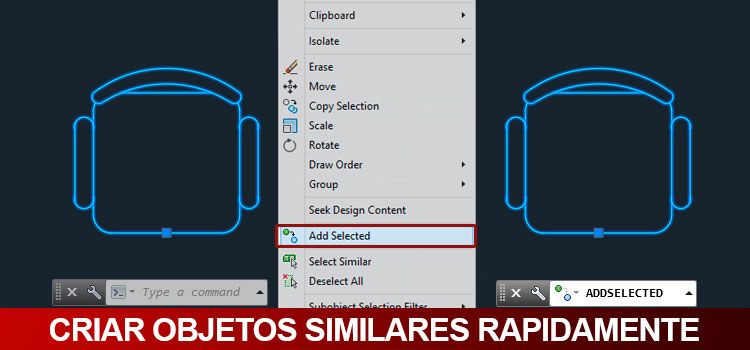

criar-objetos-similares

Apesar de ser um processo comum nos faz além de perder tempo, termos que parar para copiar o objeto, colocá-lo na camada (layer) correto e tudo mais, tudo muito simples. O grande problema é que acabamos por perder o raciocínio ou até mesmo o ritmo. Portanto, quanto mais rápido solucionarmos o problema, melhor!

ADD SELECTED

O comando Add Selected permite que ao selecionar um objeto qualquer, seja possível inserir um novo objeto com as mesmas propriedades do anterior, incluindo cor, layer, tipo de linha, etc. O mais interessante é que ao encerrar o comando essas propriedades são removidas, permitindo que você continue a tarefa que estava executando, de forma muito rápida.

Para ativar o comando, selecione um objeto que servirá de referência e clique com o botão direto do mouse em qualquer local da tela. Localize a opção Add selected.

criar-objetos-similares

Importante! O comando só será exibido se você selecionar um único objeto, selecionando dois ou mais esta opção não aparece.

Após clicar no comando, basta criar o novo objeto! (eu avisei que era rápido! rs!)

criar-objetos-similares

Observe que alinha de comando apresenta a ferramenta necessária para criar o objeto similar.

criar-objetos-similares

Você pode aplicá-lo em diversas situações como: hachuras que ficaram faltando, linhas, blocos, etc. A ideia é justamente não perder tempo!
