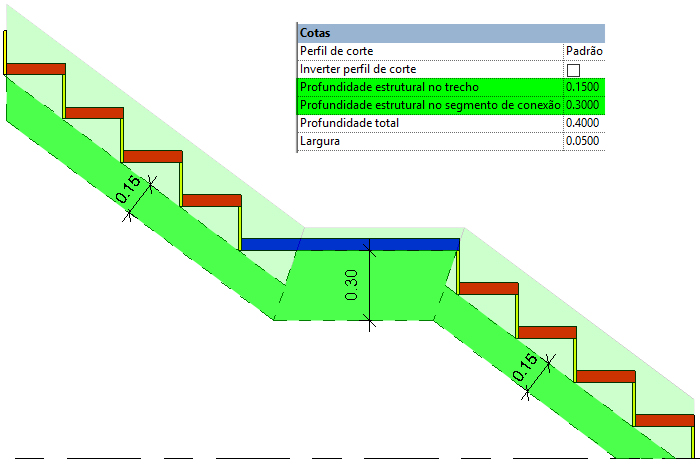

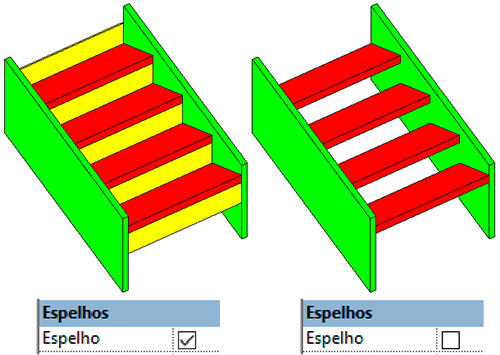

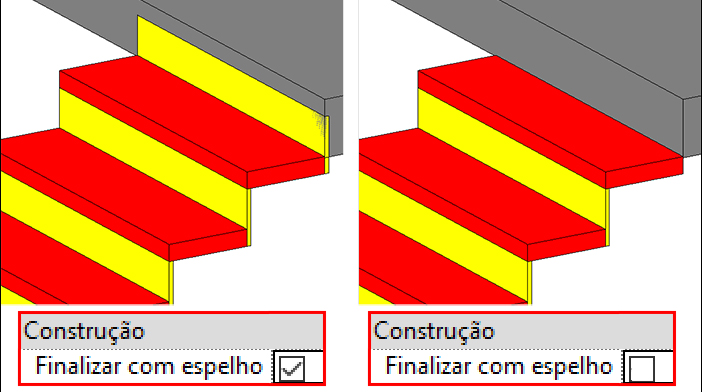

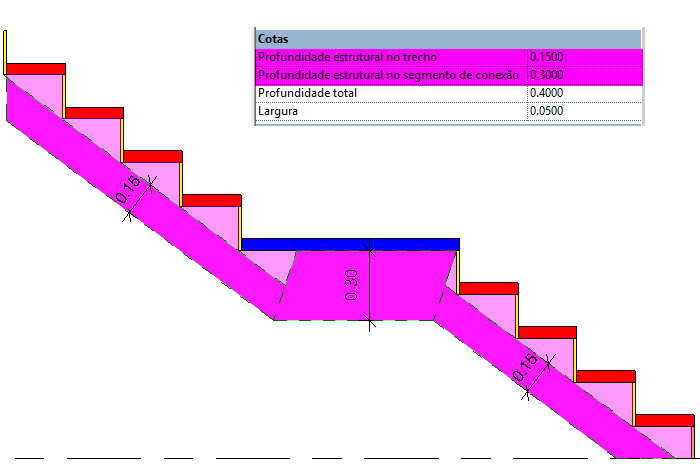

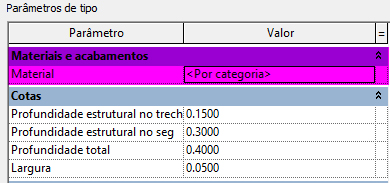

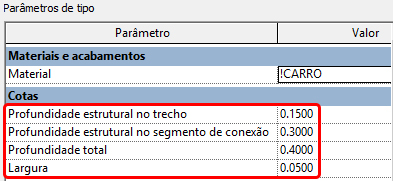

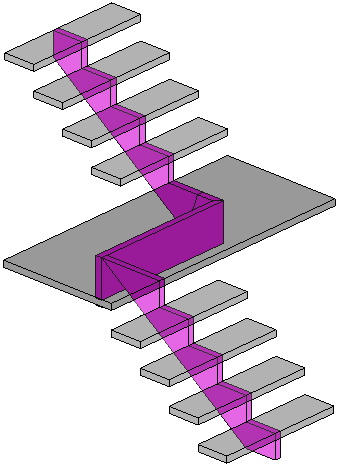

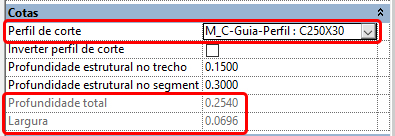

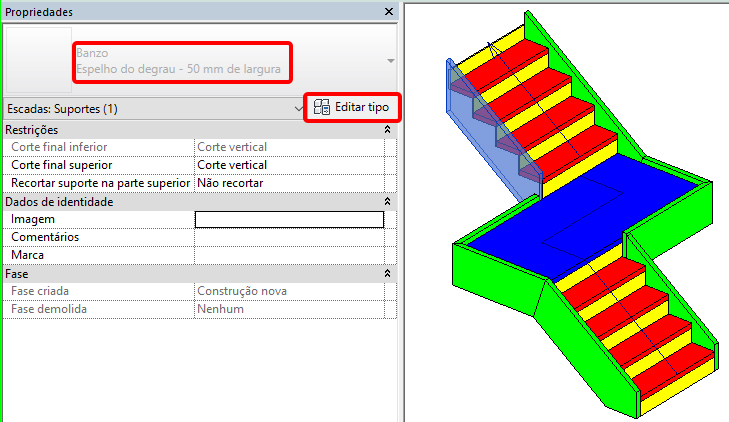

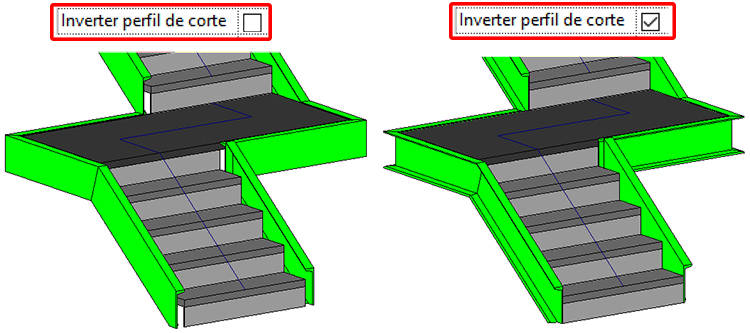

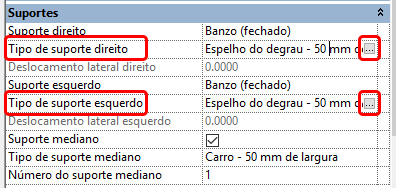

Guia Básico – Escada Montada

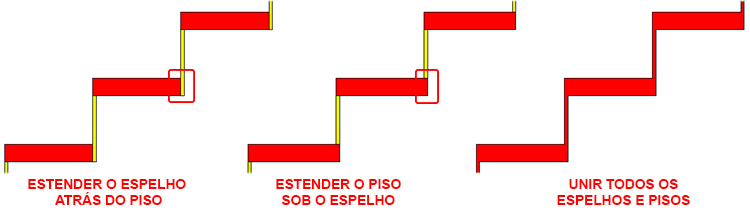

PISOS

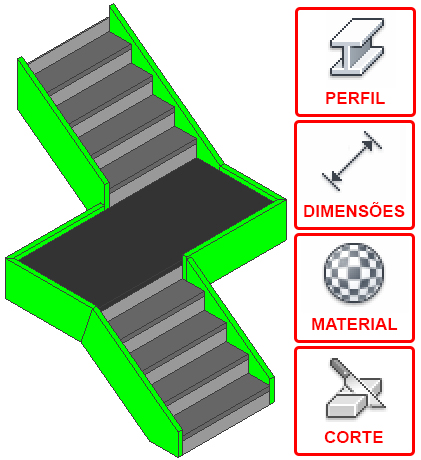

Em um piso, podemos fazer as seguintes modificações: Editar o perfil, as suas dimensões, o material e o bocel.

guia-básico-escadas

O piso faz parte do lance da escada, então precisamos selecioná-lo, para isso selecione a escada e clique em Editar escada.

guia-básico-escadas

Dentro do modo Modificar|Criar escadas, selecione qualquer lance e em seguida clique em Editar tipo.

guia-básico-escadas

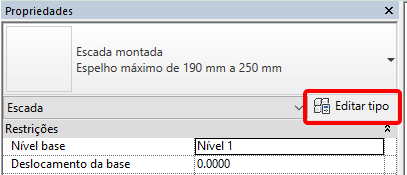

Você também pode acessar esta janela selecionando a escada, clicando em Editar tipo e depois basta ir ao campo Construção. Na opção Tipo de trecho. Clicando dentro do campo, irá aparecer um ícone quadrado com “3 pontinhos”.

guia-básico-escadas

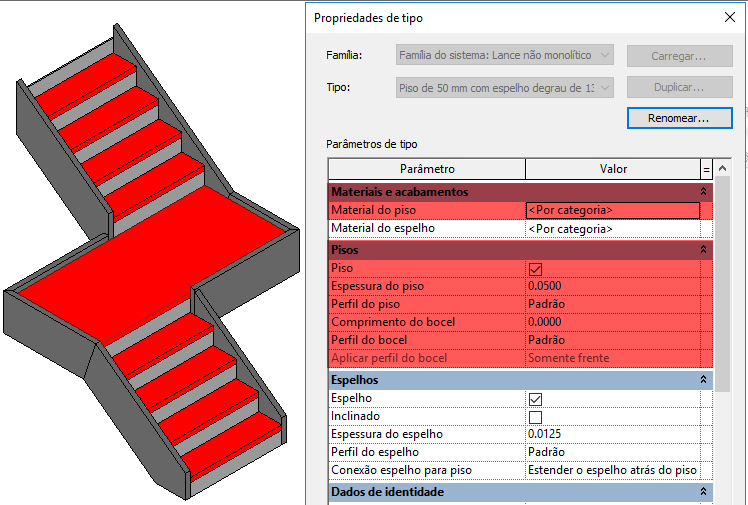

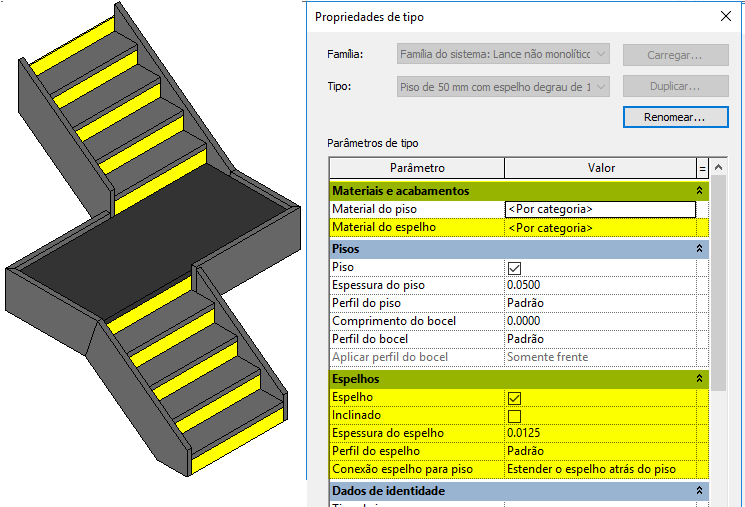

Basta clicar nestes 3 pontinhos para exibir a janela de Propriedades de tipo do piso.

guia-básico-escadas

Ei! Por que você pintou o patamar de vermelho dessa vez?

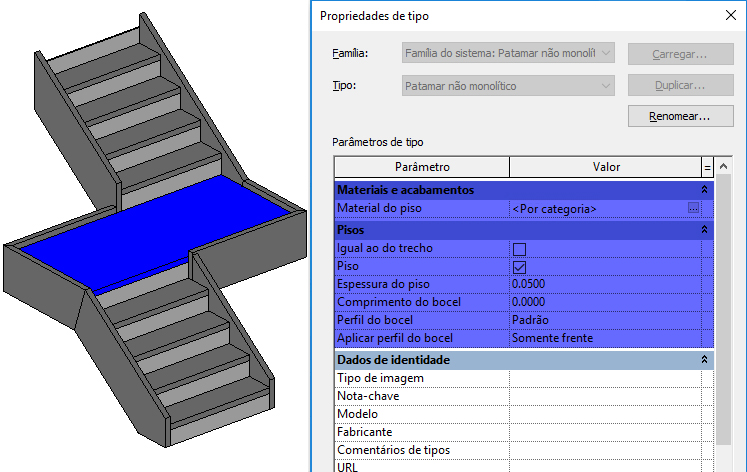

O patamar, por padrão vem configurado para obedecer as mesmas características do piso. Depois vou explicar como personalizar o patamar individualmente, por enquanto vamos nos concentrar no piso.

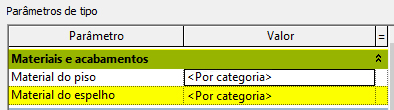

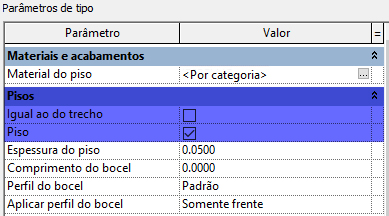

Logo no começo, temos o campo Materiais e acabamentos, onde você pode escolher em Material o tipo que deseja aplicar ao Piso.

guia-básico-escadas

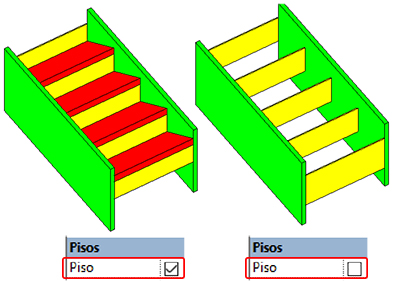

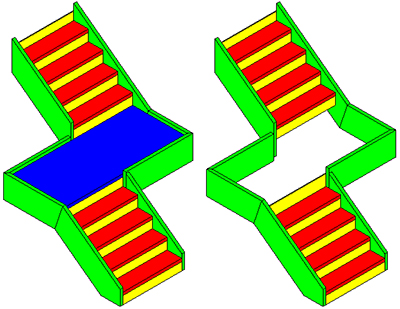

Logo abaixo, temos o campo Pisos, onde a opção Piso permite que sua escada tenha (ou não) pisos.

guia-básico-escadas

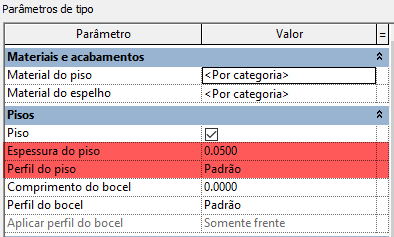

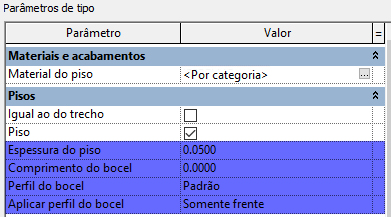

Também é possível controlar a espessura do piso, lembrando que por padrão ele tem um perfil retangular, mas caso precise que o piso tenha um formato diferente, você pode escolher um novo formato no campo Perfil de Piso.

guia-básico-escadas

Lembrando que você pode criar um perfil personalizado, caso os perfis existentes não atendam suas necessidades.

guia-básico-escadas

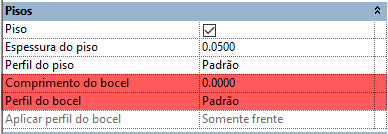

Em seguida os três últimos campos controlam o Bocel.

Mas o que é um bocel?

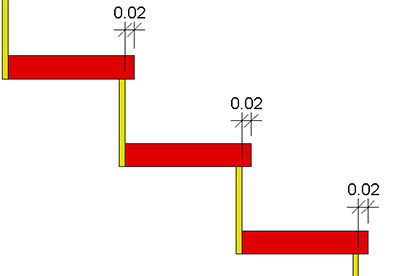

Bocel é um prolongamento do degrau além da face do espelho, lembrando que ao fazer o cálculo do piso (Fórmula de Blondel), ele não é considerado.

guia-básico-escadas

Por padrão uma escada vem sem bocel, ou seja, seu valor está como zero. Porém ao consultarmos a NBR 9077 – Saídas de emergência em edifícios, temos a informação que a escada deve ter no mínimo 1,5cm de bocel ou a quina do degrau deve ter um balanço mínimo de 1,5cm.

guia-básico-escadas

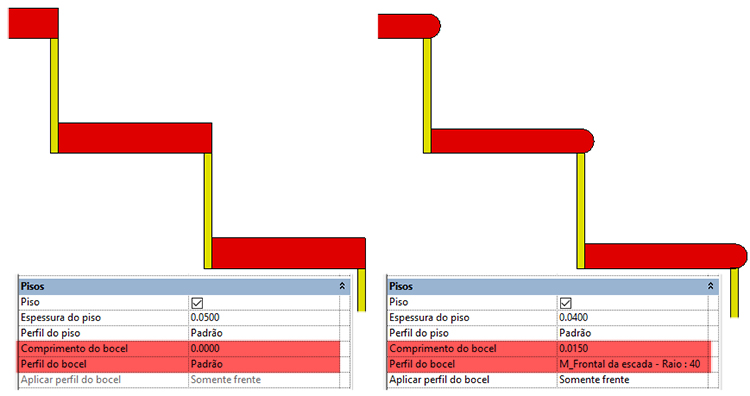

No campo Comprimento do bocel, podemos controlar o comprimento desejado. Já no campo Perfil do Bocel, é possível selecionar um perfil a sua escolha (ou você pode criar um personalizado).

guia-básico-escadas

Com isso podemos atender a norma dos bombeiros de forma eficiente.

guia-básico-escadas

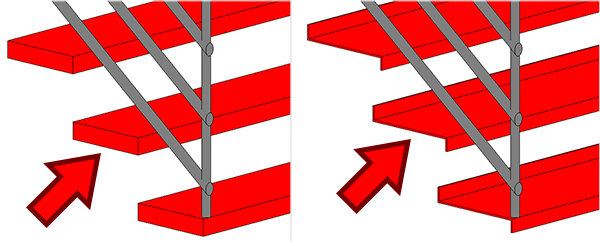

O perfil do bocel que foi selecionado é ativado somente na frente do piso, se quiser é possível configurar para que o perfil se aplique em mais faces do piso, para isso vá ao campo Aplicar perfil do bocel. Observe que existem algumas disponíveis.

guia-básico-escadas

Com isso, você consegue determinar como o bocel é exibido.

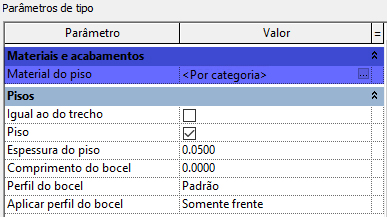

Mas e o patamar?

Calma, eu não esqueci dele. Vamos entender como e o que pode ser personalizado.
