Hachuras ficando sólidas

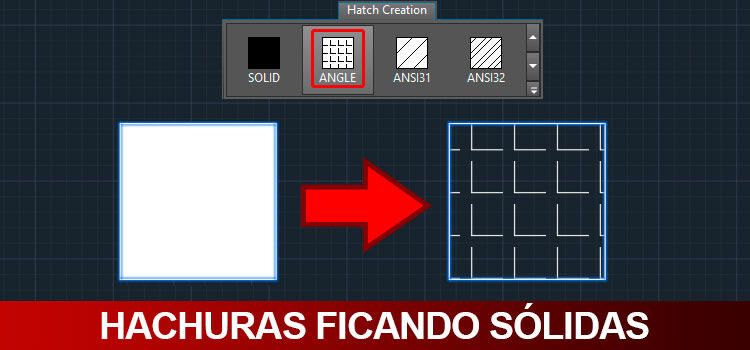

As hachuras estão ficando sólidas no seu projeto, não importa o padrão (pattern) que você escolha? Calma, temos algumas opções para você solucionar o seu problema!

Sem dúvidas, colocar hachuras no AutoCAD é um dos momentos mais tensos do projeto. Fora os eventuais travamentos, áreas não detectadas entre outros, parece que temos um problema relativamente novo, que ao inserir qualquer hachura o preenchimento fica totalmente sólido, independente do padrão (pattern) escolhido.

hachuras-ficando-solidas

Vou explicar como faço para resolver e também outras dicas que encontrei que também funcionam.

QUAL A UNIDADE DO SEU PROJETO?

Antes de qualquer solução, é importante saber a unidade do seu projeto. Eu imagino que você utilize o template Acadiso.dwt que é o template métrico. Este template, por padrão, está configurado para funcionar em milímetros, sendo assim qualquer texto, cota ou hachura não estará “calibrado” para quem trabalha em metros.

Sendo assim, quando você cria um quadrado de 1 x 1 metro o que o AutoCAD entende é que você criou um quadrado de 1 x 1 milímetro! Este quadrado é tão pequeno que a hachura vira um pequeno borrão dentro, por isso “parece” que ficou com um preenchimento sólido.

ALTERNATIVA 01

Nessa alternativa altere a variável de sistema HPMAXAREAS que por padrão vem com o valor 100. Altere o valor para 0 (zero).

hachuras-ficando-solidas

Esta variável controla o tamanho máximo que uma área fechada pode ter de hachura e conforme a distância do zoom que você estiver, ela substitui a hachura por um preenchimento sólido, para poupar processamento gráfico. Apesar de ser a variável de sistema que faz mais sentido para corrigir o problema, não deu resultado comigo.

ALTERNATIVA 02

Nessa alternativa altere a variável de sistema MEASUREMENT de 1 (um) para 0 (zero). Esta variável controla se a unidade utilizada para linhas e hachuras está configurada como métrico ou imperial. O mais estranho é que o valor 1 (um) já corresponde a métrico! Porém quando alterado para imperial (polegadas) digitando 0 (zero), as hachuras voltam a aparecer.

hachuras-ficando-solidas

Lembrando que apesar de ser uma variável de sistema, o comando afeta apenas o arquivo que você está trabalhando, então caso tenha problemas em outro arquivo, será necessário repetir o processo.

Possíveis problemas – dependendo, o padrão de espaçamento das linhas interrompidas do seu projeto (tracejado, traço-ponto, etc) pode ser afetado. Caso isso aconteça utilize o comando LTS e altere o valor padrão 1 para mais ou para menos até corrigir o padrão de espaçamento. Se quiser saber mais sobre como corrigir as linhas interrompidas, clique no link abaixo:

LINHAS TRACEJADAS NÃO APARECEM

CONCLUSÃO

IMPORTATE 01 – Faça este processo e teste o preenchimento em áreas grandes. Em áreas pequenas, por exemplo, 1 metro quadrado ou menos, pode ser que você não consiga visualizar o resultado.

IMPORTANTE 02 – Faça um teste com padrões de hachuras diferentes. Dependendo do padrão de preenchimento, pode ser que você não consiga perceber se o problema foi resolvido.

Como pode ver não existe (ou não encontrei) uma solução 100% eficiente para o problema. Pode ser que resolva a questão para alguns e para outros o problema persista. Caso eu encontre novas soluções ou uma resolução definitiva vou revisando esta publicação.
