Criar família de Identificador de Ambientes

Criar uma família de Identificador de Ambientes personalizada é bem rápido e poupa o trabalho de ficar editando famílias existentes. Apenda agora!

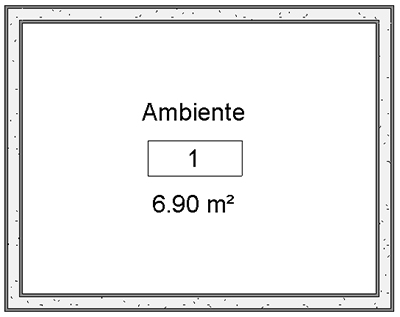

O recurso de identificador de ambientes do Revit é sem dúvidas uma das coisas mais simples e eficientes que o programa nos oferece, porém o Identificado de ambientes padrão do programa deixa a desejar.

criar-identificador-de-ambiente

Mas hoje vamos resolver esse problema.

IDENTIFICADOR DE AMBIENTES PERSONALIZADO

Para criar uma nova família de Identificador de Ambientes vá até o menu de aplicação (R azul) e novo escolha Novo e depois Família.

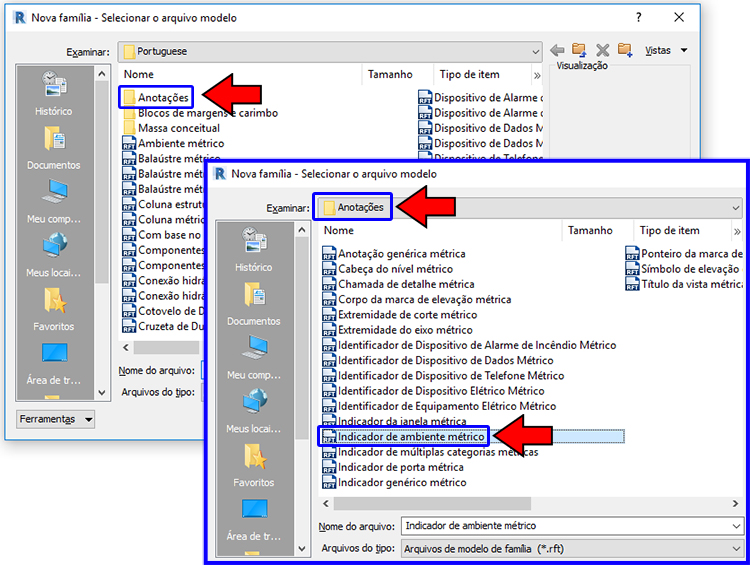

Localize a pasta Anotações e dentro dela seleciona a família Identificador de Ambiente Métrico.

criar-identificador-de-ambiente

Para quem nunca trabalhou com famílias não se assuste, mas a interface é completamente diferente da interface de projeto.

criar-identificador-de-ambiente

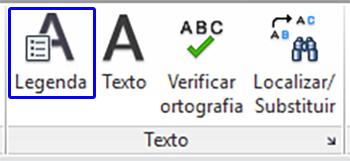

Apesar da diversidade de recursos (que vamos explorar em outras publicações) vamos utilizar uma única ferramenta. Na aba Criar vá até o painel Texto e localize a opção Legenda.

criar-identificador-de-ambiente

Aqui cabe uma explicação. Temos as opções Texto e Legenda, mas qual a diferença entre ambos?

A opção Texto criar um texto fixo, que não sofre alterações. Já a opção Legenda se trata de um texto dinâmico, que mesmo que seja inserido várias vezes no projeto pode ser alterado individualmente ou então o próprio Revit se encarrega de preencher com alguma informação do seu projeto. Para a nossa legenda precisamos identificar o nome do ambiente e sua área em metros quadrados (m²).

Ao clicar na opção Legenda observe que no Campo Propriedades temos uma família de texto com o nome e tamanho 3mm.

criar-identificador-de-ambiente

Nossa meu texto vai ficar pequeno né? Imagina quando eu mudar a escala!

Quando um texto tem 3mm, essa altura corresponde a sua altura quando impressa, independente da escala. O próprio Revit se encarrega de corrigir o tamanho do texto de acordo com a escala que você imprimir.

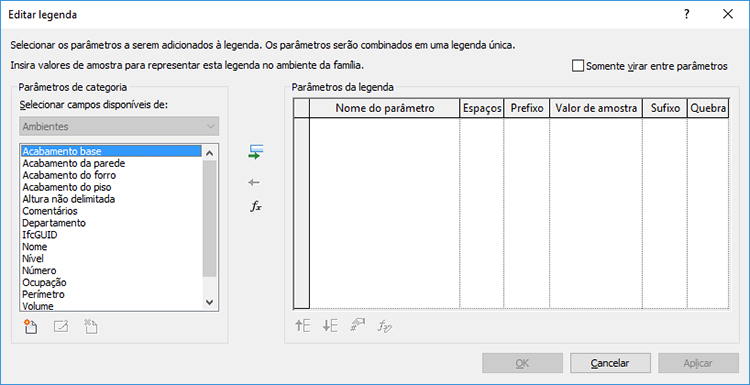

Com a ferramenta Legenda Ativada mova o mouse até próximo de onde você deseja que o texto seja criado e clique na tela. Observe que será exibida a janela Editar Legenda.

criar-identificador-de-ambiente

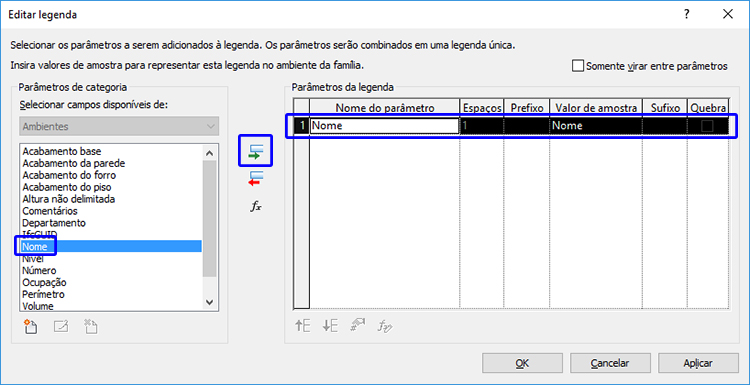

Como estamos trabalhando como Legenda, precisamos definir o que essa legenda irá fazer. Vamos começar pela descrição do ambiente, para isso escolha a opção Nome e depois clique no botão Adicionar parâmetro à legenda.

criar-identificador-de-ambiente

No campo Parâmetros da legenda, vá em Valor da amostra. Este campo é o texto padrão, que aparece antes de inserimos modificarmos o nome. Altere para Ambiente.

criar-identificador-de-ambiente

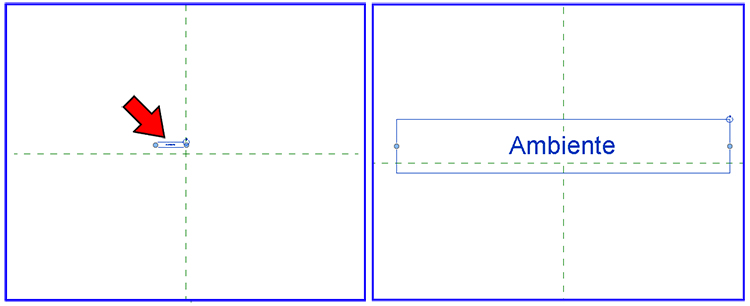

Clique em Ok. Não se assuste se o texto ficar minúsculo, afinal ele tem só 3mm. Reposicione o texto da melhor maneira possível no eixo vertical.

criar-identificador-de-ambiente

Agora que temos o identificador de ambiente, vamos inserir a Legenda para identificar a metragem quadrada (m²) do ambiente.Volte para a aba Criar e no painel Texto clique em Legenda.

criar-identificador-de-ambiente

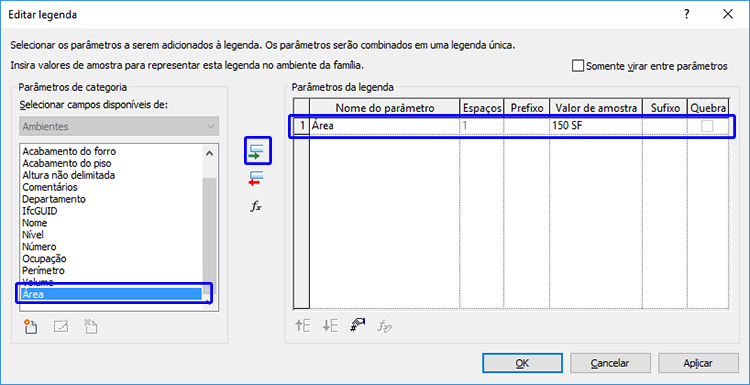

Clique no local onde deseja criar a legenda de para acessarmos novamente a janela Editar Legenda. No campo de Parâmetros de categoria localize e selecione a opção Área.

criar-identificador-de-ambiente

No campo de Valor de Amostra coloque Área e clique em OK.

criar-identificador-de-ambiente

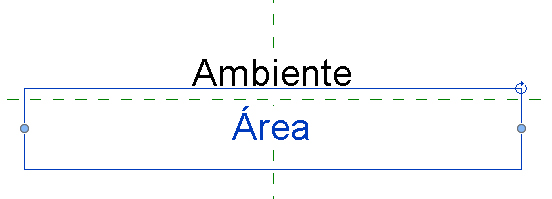

Se necessário reposicione o texto.

criar-identificador-de-ambiente

Antes de inserir no projeto, tome o cuidado de salvar e escolher um nome adequado. Porque se você inserir o identificador e área como está ele irá para o seu projeto com o nome de Família 1, o que é bem ruim. Eu salvei o meu como Ambiente x Área.

Para carregar no seu projeto e fazer um teste, utilize o botão Carregar no Projeto. Ainda vamos fazer alguns ajustes.

criar-identificador-de-ambiente

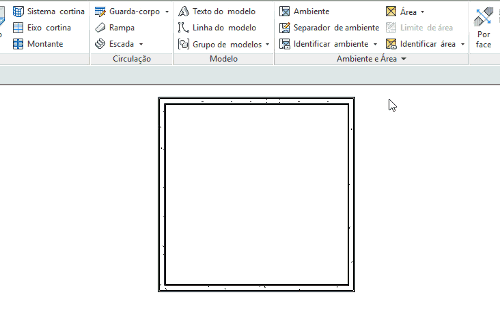

dentro de um ambiente fechado ative a ferramenta Ambiente e insira o novo identificador de ambientes.

criar-identificador-de-ambiente

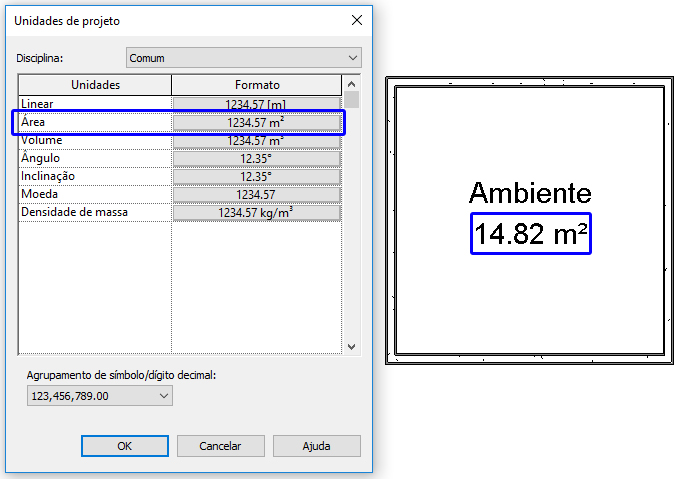

Caso esteja usando o Template padrão do Revit, não se esqueça de alterar as casas decimais da unidade m². Digite UN + enter.

criar-identificador-de-ambiente

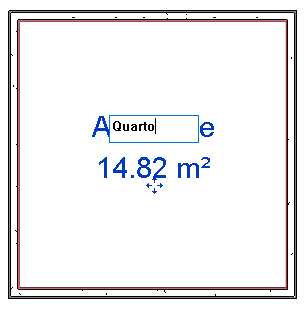

Se quiser alterar o nome do ambiente basta clicar duas vezes sobre o nome Ambiente que o texto será habilitado para edição.

criar-identificador-de-ambiente

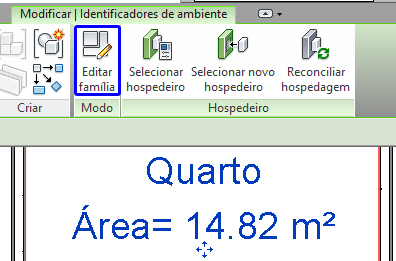

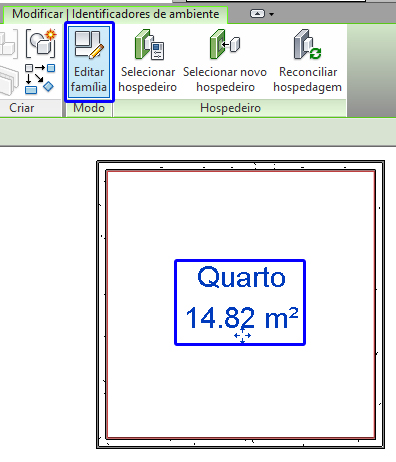

Até esta etapa já deve resolver o seu problema. mas se quiser personalizar um pouco mais vamos lá! Digamos que você queira que antes da área apareça escrito a palavra “Área =” ou “Á.=“. Isso é possível, selecione a família de identificador de ambiente e selecione a opção Editar Família.

criar-identificador-de-ambiente

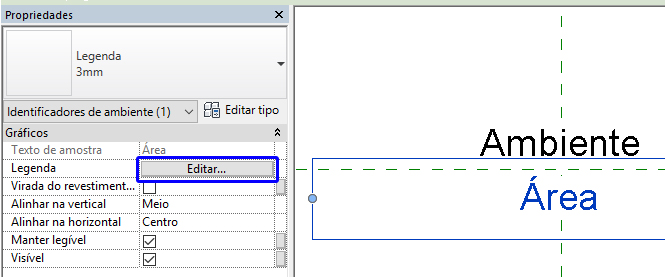

Agora de volta a nossa família selecione a Legenda Área e no painel de Propriedades clique em Legenda= Editar.

criar-identificador-de-ambiente

Observe que você está novamente na janela Editar Legenda. Localize o campo Prefixo e insira o texto desejado, eu vou colocar Área=. Uma dica para o texto não ficar colado demais é colocar depois do = um espaço.

criar-identificador-de-ambiente

Agora salve a família e Carregue novamente no seu projeto.

criar-identificador-de-ambiente

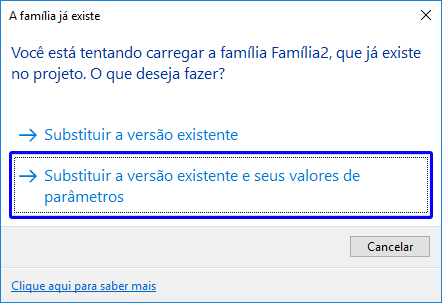

No projeto será exibida a mensagem que a família já existe. Seleciona a opção Substituir a versão e seus valores de parâmetro.

criar-identificador-de-ambiente

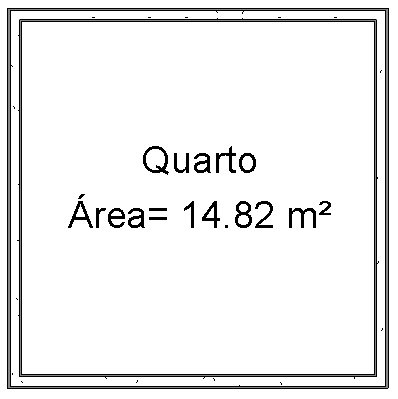

Pronto! Agora o identificador de ambiente está completo!

criar-identificador-de-ambiente

Se quiser dar uma incrementada, você pode incluir o campo de perímetro do ambiente. Selecione a família novamente e clique em editar família.

criar-identificador-de-ambiente

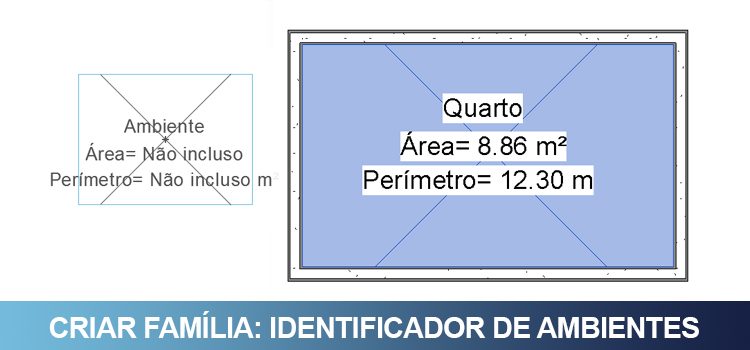

Adicione uma nova legenda e dessa vez vamos escolher a opção Perímetro. No caso do perímetro inclua no campo Prefixo o texto “Perímetro=” e no campo Sufixo o valor m. Para o texto não ficar tão colado coloque um espaço antes do m.

criar-identificador-de-ambiente-25

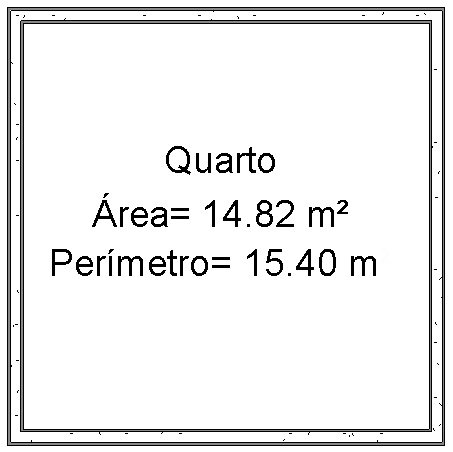

Salve e carregue a família novamente. Insira no projeto e pronto!

criar-identificador-de-ambiente

Qualquer família que você criar o Revit permite editar, reconfigurar e ir personalizando até ficar do jeito que você precisa! Chega de ficar pedindo famílias em grupos, crie as suas!
