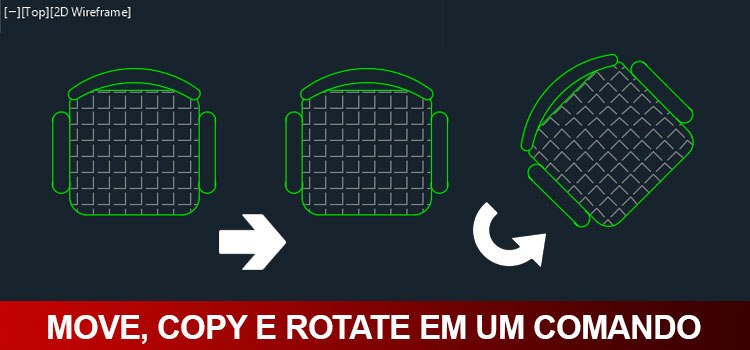

Move, Copy e Rotate em um comando [DICA]

Move, copy e rotate em um comando só! Os comandos mais básico do AutoCAD em um único comando, agilizando o seu trabalho e facilitando o seu dia a dia. Vamos aprender como usar.

Todo projeto desenvolvido no AutoCAD chega na fase de “move para cá, copia para lá e gira esse pra cá” e ficamos numa sequência de comandos repetidos que parece não ter fim. Para isso o AutoCAD disponibiliza o comando (que tem um nome estranho!) mocoro.

Apesar de muito eficiente, este comando pede um pouco de prática para que você consiga usá-lo de maneira eficiente.

Porque?

Simples, para você profissional que já usa os comandos de forma individual (Move, copy, rotate, etc…) provavelmente já ativa estes comandos praticamente sem pensar, então terá que perder o “vício” para usar este comando.

ATIVANDO O COMANDO MOCORO

Este comando é basicamente uma sigla (MOve COpy ROtate), apesar de ter outras funcionalidades embutidas. Vamos entender como ativar o comando.

Para acessar o comando vá até a aba Express Tools e localize o painel Modify. O primeiro botão é o comando mocoro, clique nele (ou digite mocoro e pressione Enter).

move-copy-rotate

Ao clicar no botão a mensagem que temos é Select Object (selecione o objeto), até aqui bem simples, selecione o objeto que deseja editar. No exemplo vamos copiar uma janela e inseri-la em vários pontos do projeto.

Na sequência é solicitado que você clique no Base Point (Ponto de base). O segredo do uso correto esta aqui. Você precisa escolher o melhor ponto de base possível para que a ferramenta funcione de forma eficiente.

move-copy-rotate

Não sabe o que é ponto de base? Imagine que você deseja mover esta janela fisicamente. Para isso você precisa segurar ela certo? Então por onde você vai segurar? Por cima, por baixo, vai pegar ela pelo meio? O lugar que você decidir segurar é o ponto de base.

No caso da janela iremos selecionar uma de suas quinas. Ao selecionar seu ponto de base recebemos outra mensagem, MOCORO [Move Copy Rotate Scale Base Undo] exit.

move-copy-rotate

Temos aqui todas as funcionalidades do comando.

Certo mas qual a vantagem?

Simples, ao finalizar uma opção que você selecione imediatamente ele pergunta se você quer ativar outra opção. Por exemplo, imagine que você copiou uma janela para outro ambiente, porém neste ambiente você precisa que a janela seja além de copiada, que sua posição seja rotacionada. Após fazer a cópia basta selecionar Rotate.

move-copy-rotate

Para um melhor entendimento, vou deixar uma sequência de ações com o comando:

  • Digite mocoro e pressione enter.
  • Selecione o ponto de base e pressione enter.
  • Escolha a opção desejada (move, copy, rotate, scale…)
  • Execute a ação (ex.: ative copy e faça quantas cópias desejar)
  • Para mudar de ação pressione enter e escolha a próxima ação (lembrando, a próxima ação só afeta a última cópia criada.
  • Execute a nova ação (por quantas vezes desejar)
  • Para mudar de ação pressione enter.
  • Para finalizar pressione enter e selecione Exit (ou pressione enter duas vezes).

É bem simples, na verdade o maior problema é o hábito de usar os comandos de maneira individual. Faça um pequeno teste, conforme você for utilizando irá entender melhor (a prática é a melhor aliada para este comando).

Gostaram? Acompanhem nosso site e curtam nossa página! Facebook!

Dúvidas? Comentem!
