Mover com elemento próximo

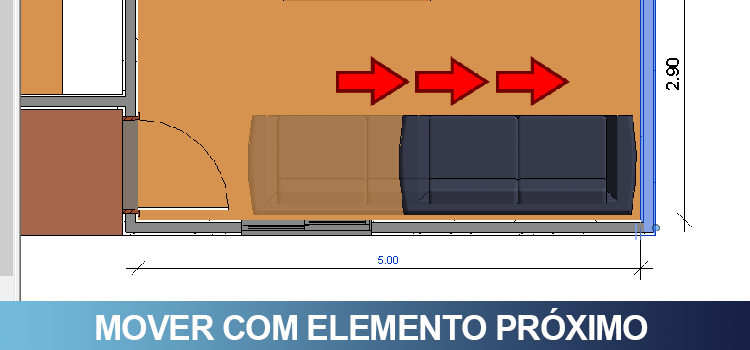

Mover com elemento próximo permite que itens como mobiliário sejam movidos junto com paredes quando as mesmas são reposicionadas, sem precisar ativar uma restrição de geometria! Aprenda agora!

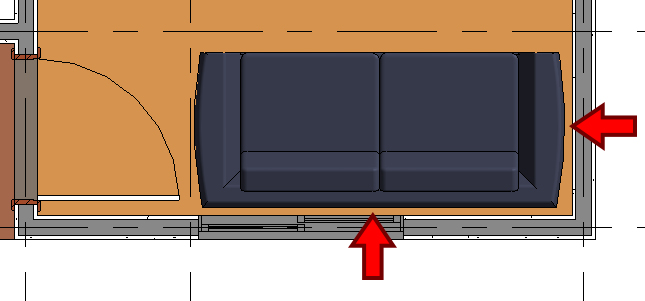

Quando estamos inserindo móveis em um projeto nem sempre desejamos que os mesmos fiquem absolutamente colados nas paredes, podendo ficar desencostados alguns centímetros.

mover-com-elemento-próximo

Porém quando precisamos reposicionar uma parede ou outra começa a dor de cabeça e entramos naquele famoso “dois pra cá, dois pra lá”.

Então vamos resolver este problema de uma maneira bem simples!

MOVER COM ELEMENTOS PRÓXIMOS

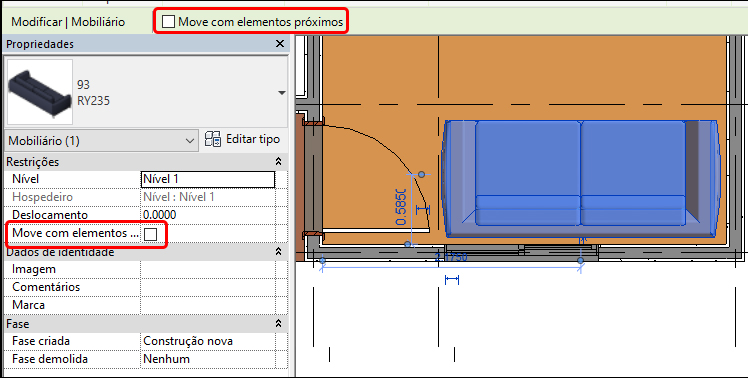

Ao inserir um componente como um mobiliário, observe que ao selecioná-lo, na faixa de opções temos um campo chamado Mover com elemento próximo (este campo também aparece no painel de Propriedades.

mover-com-elemento-próximo

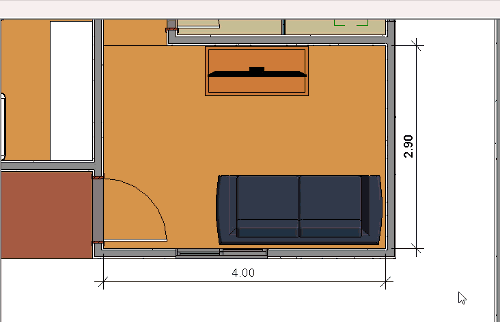

Basta marcar este campo que o mobiliário passa a se mover junto com a parede que for movimentada, respeitando o espaçamento original.

mover-com-elemento-próximo

Algumas observações. Você pode reposicionar o mobiliário se precisar, não se preocupe, o mobiliário continuará se movimentando junto com as paredes que estiverem próximas.

Obviamente não testei todas as possibilidades, mas apenas para apresentar um panorama:

Funciona com:

  • Famílias (componentes) externas
  • Separador de ambiente
  • Limite de área
  • Linhas do modelo

Não funciona com:

  • Famílias hospedadas em paredes ou planos de trabalho
  • Coluna Arquitetônica e pilares estruturais
  • Componentes adaptativos
  • Famílias de sistema (paredes, escadas, etc)
  • Famílias modeladas no local
  • Anotações

Mesmo que fosse exclusivo para mobiliário já é de grande ajuda, facilitando a edição das paredes reduzindo o impacto no layout proposto.

Pronto! Agora sempre que precisar você pode alterar as paredes do seu projeto sem sofrer com alterações de layout!
