Carro em plano inclinado

Carro em plano inclinado pode ser um problema na hora de representá-lo em uma rampa, por exemplo. Mas a solução é mais simples do que imagina. Aprenda agora!

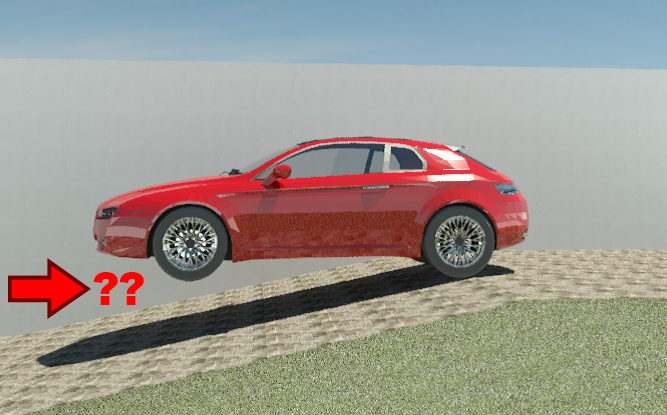

A fachada do seu projeto ficou linda e você teve a brilhante ideia de colocar um carro descendo a rampa da garagem. Pegou aquele carro moderno e bonito, posicionou na rampa e o resultado não foi o esperado.

objetos-em-plano-inclinado

Acredito que sua ideia não seja representar um carro em alta velocidade, saltando uma rampa certo? Então, vamos aprender a resolver esse problema agora!

PLANO INCLINADO X FAMÍLIAS

O problema aqui geralmente pertence a família, por isso é necessário fazer uma correção simples nela. Selecione a família desejada na aba Modificar clique em Editar família.

objetos-em-plano-inclinado

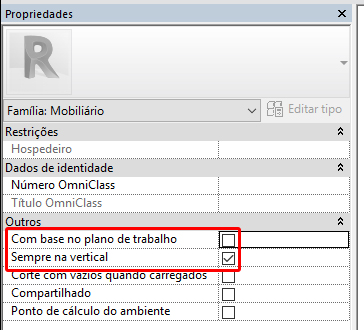

Dentro da família, vá até a janela de Propriedades temos dois campos que podem ser trabalhados: Com base no plano de trabalho e Sempre na vertical.

objetos-em-plano-inclinado

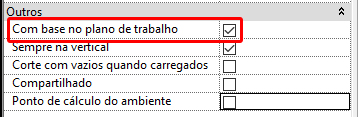

O campo Com base no plano de trabalho controla se a família (o carro) pode ser criada em qualquer lugar do nível na qual você está trabalhando ou, quando ativada, obriga a família a ter um hospedeiro (um piso, por exemplo).

objetos-em-plano-inclinado

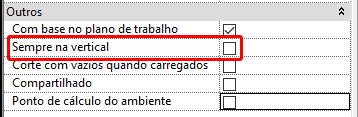

O campo Sempre na Vertical é o que resolve o problema do carro flutuante. Essa opção obriga a família a ficar sempre na vertical, então para evitar que isso aconteça, basta desmarcar esta opção.

objetos-em-plano-inclinado

Pronto! Não esqueça de salvar sua família e carregá-la no seu projeto.

objetos-em-plano-inclinado

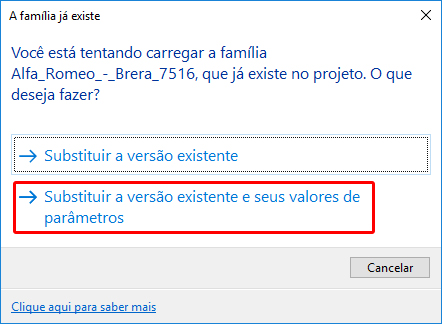

Após carregar, será exibida uma mensagem informando que a família já existe e dando duas opções. Substituir a versão existente e Substituir a versão existente e todos os seus valores de parâmetros. Eu costumo selecionar a segunda para evitar qualquer surpresa.

objetos-em-plano-inclinado

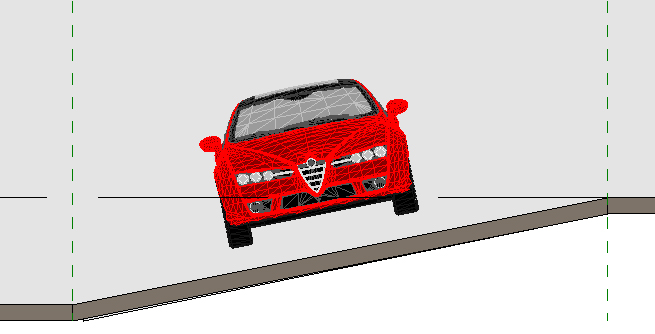

É comum o próprio Revit se encarregar de atualizar a posição do objeto e não dar muito certo.

objetos-em-plano-inclinado

Nesses casos recomendo excluir e reinserir a família. Acaba sendo muito mais prático.

objetos-em-plano-inclinado

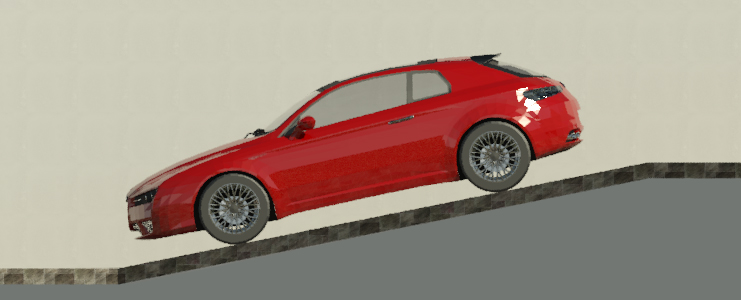

Pronto! Chega de carros flutuando no seu projeto, agora você pode trabalhar com qualquer tipo de plano, inclusive os inclinados!
