Remover restrições geométricas

Remover restrições geométricas é a solução para aquele monte de “quadradinhos” que apareceram do nada no seu projeto. Aprenda a resolver esse problema agora!

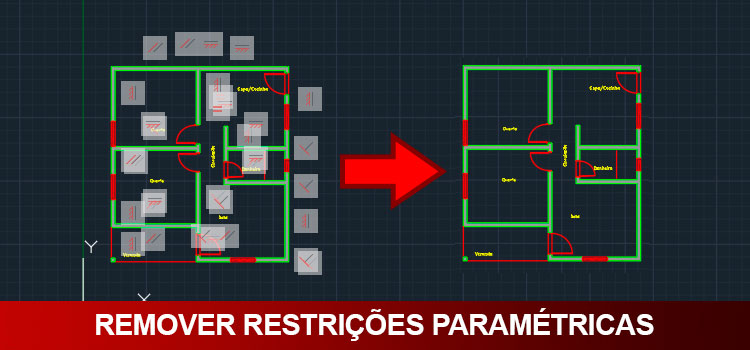

Você está trabalhando no seu projeto, feliz e contente, e quando se da conta o seu projeto está tomado por pequenos quadradinhos.

remover-restrições-paramétricas

De onde vieram? Como se reproduzem?

Vamos entender o que são e como remove-las.

RESTRIÇÕES GEOMÉTRICAS

Esses quadradinhos são restrições geométricas, e você pode inserir ou remover-las sempre que precisar. Essa ferramenta esta disponível na aba Parametric.

remover-restrições-paramétricas

Já fiz uma publicação explicando como utilizar o painel Geometric, que você pode conferir no link abaixo:

RESTRIÇÕES PARAMÉTRICAS DE GEOMETRIA

Mas acho que sua preocupação aqui é como desativar essa ferramenta, então vamos ao que interessa.

DESABILITANDO O INFER CONSTRAINTS

O recomendado é que a ferramenta geometric constraints seja utilizada manualmente, aplicando as restrições conforme sua necessidade, porém, na StatusBar (menu inferior) existe um botão que ativa essa função automaticamente, e que você deve ter ligado ele por acidente.

remover-restrições-paramétricas

Mas esse botão nem aparece na minha StatusBar!

Mesmo não aparecendo, ele pode estar ativado. Para visualizar o botão, vá até o botão Customization, na própria StatusBar, ele fica localizado no canto direito. Clique nele para expandir o menu.

remover-restrições-paramétricas

Verifique se tem um “tique” ao lado da palavra InferConstraints. Se não tiver clique que o botão será exibido na StatusBar. O Recomendado é manter esta opção sempre desligada. Com isso você conseguirá impedir que novas restrições sejam adicionadas ao seu projeto.

remover-restrições-paramétricas

Mas e as restrições que já foram colocadas no meu projeto? Como eu tiro?

REMOVER RESTRIÇÕES GEOMÉTRICAS

Para remover as restrições do seu projeto vá até a aba Parametric e no Painel Manage clique em Delete Constraints.

remover-restrições-paramétricas

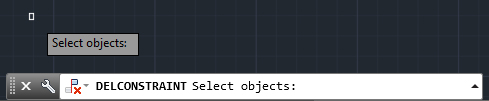

Observe que na linha de comando é exibida a mensagem Select Objects.

remover-restrições-paramétricas

Agora basta você selecionar o seu projeto inteiro e apertar (ENTER). Não se preocupe, nada será deletado além das restrições geométricas.

remover-restrições-paramétricas

Pronto! Agora seu projeto está limpo e sem aqueles quadradinhos assombrando você!
