Trabalhar com grupos no AutoCAD

Trabalhar com grupos no AutoCAD é uma alternativa para projetos complexos ou modelos em 3D, onde vemos que o sistema de camadas (layers) não está dando mais conta. Aprenda agora!

Organização sempre foi um tema muito debatido entre os profissionais de AutoCAD, principalmente por que cada um tem sua metodologia de trabalho. Então o foco não é mudar seu método de trabalho e sim apresentar novas ferramentas para agilizar o seu dia a dia.

E a ferramenta de hoje é a Group (grupos) que permite agrupar objetos mesmo que estes objetos pertençam a camadas (layers) diferentes.

GROUPS

A ferramenta grupos (groups) está localizada na aba Home dentro do Painel Groups.

Dentro do painel Groups temos uma série de ferramentas na qual podemos trabalhar, porém vou mostrar o jeito mais prático de se criar grupos de maneira organizada.

Porque? Tem como desorganizar a criação de grupos?

Na verdade o problema acontece com o método que você usa para criar um grupo. Se você não prestar atenção o grupo pode ser criado sem um nome, o que atrapalha bastante a organização, sendo que o objetivo aqui é organizar e não criar mais problemas.

CRIANDO UM GRUPO

Para criar um grupo temos duas maneiras, vamos analisar cada uma delas:

MÉTODO I

A primeira (que eu acho ruim) é começar clicando no botão Group.

Ao clicar no botão observe que junto do cursor do mouse já aparece a mensagem “Select objetcs or” (Selecione os objetos ou) o que induz você a sair clicando, porém se você observar na linha de comando temos as opções Name e Description (Nome e descrição).

Se você clicar nos objetos desejados e pressionar enter o grupo será criado, porém sem nome o que dificulta a sua localização. Para que o mesmo seja corretamente nomeadoclique na opção Name e digite um nome simples e sem espaços para o grupo que deseja criar.

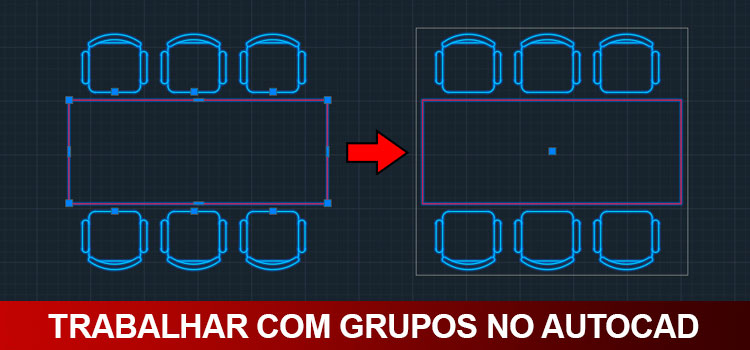

Agora basta selecionar os objetos desejados e ao finalizar pressionar Enter. Observe que sempre que você selecionar um grupo será exibido um único grip centralizado e uma caixa retangular cinza ao redor dos objetos que pertencem ao grupo.

Poxa, mas eu criei um grupo sem nome e agora?

Na verdade seu grupo tem um nome, porém genérico, o que dificulta a identificação do mesmo. Para que você consiga identificar o nome do seu grupo você deve ir ao painel Groups, clicar no submenu e acessar a opção Group Manager.

Na janela Object Grouping observe que não aparece nenhum grupo na lista, mas temos a opção que nos interessa que é a Find Name.

Ao clicar em Find name a janela é fechada, Observe que na linha de comando temos a mensagem Pick a member of a group (Clique em um membro do grupo).

Onde basta clicar em qualquer objeto que pertença ao grupo para que seja exibida a janela Grupo member list com o nome do grupo que você acabou de criar.

Outra opção é ativar o campo Included Unnamed dentro da janela Object Grouping, porém se tiverem diversos grupos sem nome ficará mais difícil saber qual é qual.

Percebeu como é trabalhoso não se preocupar em criar um nome? Bom, vamos ao segundo método (o mais simples e organizado).

MÉTODO II

Para criar grupos de uma maneira mais organizada, utilize a opção Group manager, que fica no submenu do painel Groups.

Na janela Object Grouping é possível realizar diversas configurações para a criação dos grupos, sendo organizadas em 03 (três) categorias: Group Identification (Identificação do grupo), Create Group (Criação do grupo) e Change Group (Modificação do grupo). Vamos explorar cada uma delas.

GRUPO IDENTIFICATION (Identificação do grupo)

Aqui é possível nomear o grupo e inserir uma breve descrição. No campo nome deve-se tomar o cuidado de que não é permitido utilizar espaços, já que o nome do grupo poderá ser utilizado via atalho na linha de comando, que explicarei mais adiante.

Na opção Find Name é possível identificar o nome do grupo clicando em qualquer um dos objetos que pertençam ao grupo, como vimos anteriormente. Já na opção Highlight é possível identificar o grupo selecionado na lista de forma que o mesmo fica com um efeito de “selecionado” na tela.

E a opção Included Unnamed exibe os grupos que foram criados pelo sem se preocupar com o nome. Geralmente são identificados pelo *A e a numeração varia de acordo com a ordem em que foram criados.

Certo mas como faço para criar um grupo?

Após escolher o nome e a descrição vamos para o campo Create group.

CREATE GROUP (Criar grupo)

Como o próprio título diz, aqui criamos nossos grupos. Após escolher o nome correto basta clicar em New.

A janela será fechada e você poderá selecionar os objetos que deseja que façam parte do grupo. Ao finalizar basta pressionar enter.

Pronto! Seu grupo foi criado. Basta observar na lista de grupos.

Observe que ao lado do botão New temos duas opções Selectable e Unnamed. Quando criamos um grupo todos os objetos que fazem parte dele são exibidos como um único elemento, na verdade como um grupo, que se comporta de maneira muito parecida com a de um bloco. Porém é possível agrupar objetos e permitir que eles sejam editados individualmente, para isso você deve marcar a opção Selectable.

Observe que na lista de grupos o grupo que é possível selecionar os objetos individualmente o campo Selectable está marcando No. Desta forma não é possível selecionar todo o grupo apenas clicando. Fique calmo que esta configuração não é permanente, depois vamos ver como fazer alterações.

Já o campo Unnamed permite criar grupos sem nome (coisa que eu não recomendo!).

Agora vamos ver como editar estes grupos no campo Change Group (Editar grupos).

CHANGE GROUP (EDITAR GRUPO)

Aqui podemos fazer diversas alterações nos grupos, mas antes disso observe que o painel de ferramentas está com os botões desligados. Isso acontece por que não há nenhum grupo selecionado, já que o Autocad entende que não há intenção de fazer nenhuma edição. Basta selecionar o grupo que deseja que os botões são habilitados.

Aqui temos diversas opções de edição, permitindo inclusive alterações ou correções de grupos já existentes. Vamos entender cada uma delas.

• REMOVE – Permite remover um ou mais objeto do grupo, sem a necessidade de desagrupar.
• ADD – Permite incluir um ou mais objetos ao grupo selecionado.
• RENAME – Permite renomear o grupo, ótima opção para corrigir grupos sem nome!
• RE–ORDER – Os objetos do grupo são ordenados em sequência, nesta opção é possível alterar a ordem na qual estão organizados.
• DESCRIPTION – Permite editar ou incluir uma descrição ao grupo selecionado.
• EXPLODE – Desfaz grupos existentes.
• SELECTABLE – Altera o modo de exibição do grupo de selecionável ao não selecionável e vice-e-versa.

Certo, mas tem mais alguma vantagem de se trabalhar com grupo? Achei muito parecido com blocos.

Vamos ver isso agora!

TRABALHANDO COM GRUPOS

Ao trabalhar com grupos é possível editar os grupos criados utilizando os seus respectivos nomes, por exemplo, ao ativar o comando Move temos a mensagem: Select Object.

Porém se você pressionar a letra G (Group) e pressionar enter será exibida outra mensagem: Enter Group Name, onde basta digitar o nome e pressionar enter.

Isso faz com que seja possível editar os grupos de maneira muito rápida, o que acaba sendo bem útil em projetos de maior porte, onde precisamos selecionar vários elementos ao mesmo tempo para fazer simples edições.

É possível utilizar diversas ferramentas de edição, o que deixa o processo de trabalho.
