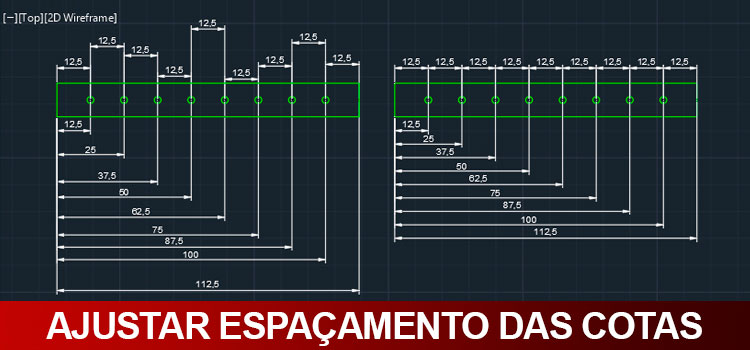

Ajustando cotas rapidamente! Você cotou (dimensionou) todo o seu desenho mas as cotas estão mal distribuídas ou desalinhas? Vamos aprender a resolver isso de maneira rápida!
Colocar cotas no desenho costuma ser um processo cansativo, ainda mais quando precisamos voltar e ficar “alinhando” cota ao lado de cota ou corrigindo espaços desproporcionais. Para isso o AutoCad tem o comando Adjust Space. Para acessa-lo basta à aba Annotate, painel Dimensions e clicar no botão Adjust Space.
Agora temos que tomar alguns cuidados, pois temos duas maneiras de ajustar o espaçamento, sendo para cotas uma ao lado da outra (vamos chamar de linear spacing) e para cotas uma acima da outra (vamos chamar de baseline spacing).
LINEAR SPACING
Quando temos cotas uma ao lado da outra podemos corrigir esta desordem deixando todas no mesmo alinhamento, para isso precisamos definir qual será a cota de referência, ou seja, a cota que manda. Para isso vamos usar o exemplo onde todas as cotas estão desalinhadas.
Para ativar a ferramenta vamos clicar no botão Adjust Space e depois clicamos na cota que vai “mandar”, em seguida devemos selecionar todas as demais cotas e pressionar Enter.
Importante! ao pressionar Enter o comando vai perguntar se queremos que o ajuste seja automático (Auto), neste momento pressione o valor 0 (zero) e Enter.
BASELINE SPACING
O conceito é praticamente o mesmo, clicamos na ferramenta Adjust Space e selecionamos a cota que irá “mandar”, em seguida devemos selecionar todas as demais cotas e pressionar Enter.
Aqui temos algumas opções, sendo a primeira deixar o valor como automático (auto). Com o valor Auto o espaçamento será de 3,75. Ué, mas quem definiu o 3,75?? Esse valor será determinado pelo estilo de cota que você esta utilizando. Para conferir basta ir em Dimension Style, na aba Lines e procurar o campo Baseline Spacing.
Quer dizer que todas as vezes em que eu precise de um valor de espaçamento diferente preciso acessar o Dimension Style? Na verdade não, você também pode no momento em que o comando perguntar se o valor é Auto digite o valor de espaçamento de acordo com sua necessidade.
Chega de corrigir cota por cota, agora você irá perder menos tempo com isso.
Gostaram? Curtam nossa página! Facebook!
Dúvidas? Comentem!
Bom dia André,
Estou com uma duvida no alinhar as cotas.
Quando rotaciono (90 ou 0.01 graus) o texto das cotas pequena (geralmente espessura de parede que não cabe no centro da cota) e logo depois uso o comando de alinhar as cotas, esses texto ficam fixos nas cotas, impossibilitando de posicionar o texto para melhor entendimento sem mexer na cota junto, oque pode ser isso ? Antes de usar o comando de alinhar as cotas isso é possível normalmente. Obrigado pela atenção.
