AutoCAD 3D -Guia básico é o primeiro de uma série de artigos que vai apresentar os recursos 3D disponíveis no AutoCAD. Aprenda agora!
Para muitos profissionais, os recursos 3D do AutoCAD estão na categoria “sei que tem mas nunca usei”, ou acha que os recursos são muito limitados, mas não se engane, o AutoCAD oferece um leque bem robusto de ferramentas para você elaborar os seus projetos.
Mas onde que estão essas ferramentas?
O AutoCAD permite que você selecione diferentes espaços de trabalhos, tanto para projetos em 2D como para projetos em 3D, chamados de Wokspaces.
Workspaces no AutoCAD

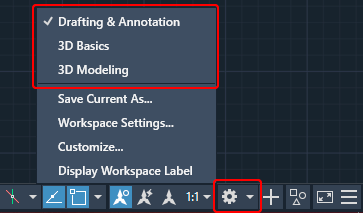

Para alterar o workspace (espaço de trabalho) atual você deve ir até a barra StatuBar (menu inferior direito), clicando no Workspace Switching (ícone da engrenagem). Perceba que temos algumas opções de Workspaces.
O Workspace padrão é o Drafting & Annotation (Desenho e anotações), que nada mais é do que o espaço 2D do AutoCAD como estamos acostumados. Logo abaixo temos mais dois modos o 3D Basics e o 3D Modeling.
Clique sobre o 3D Basics, observe que o menu Ribbon (menu superior) vai “piscar” e teremos novas abas como novos painéis de ferramentas para utilizarmos.

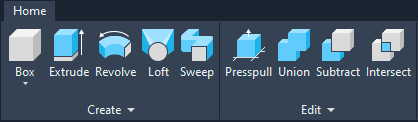

O workspace 3D Basics oferece ferramenta para a modelagem de sólidos 3D, que permitem a criação de geometrias tridimensionais simples.
Vamos dar uma conferida no outro Workspace disponível clicando em Workspace Switching (engrenagem) e selecionando a opção 3D Modeling.
Observe que o Ribbon (menu superior) foi alterado e temos um volume muito maior de ferramentas de modelagem 3D.
Vamos conhecer as possibilidades de modelagem 3D e entender melhor essas opções.
Modelagem 3D: Sólidos, superfícies e malhas

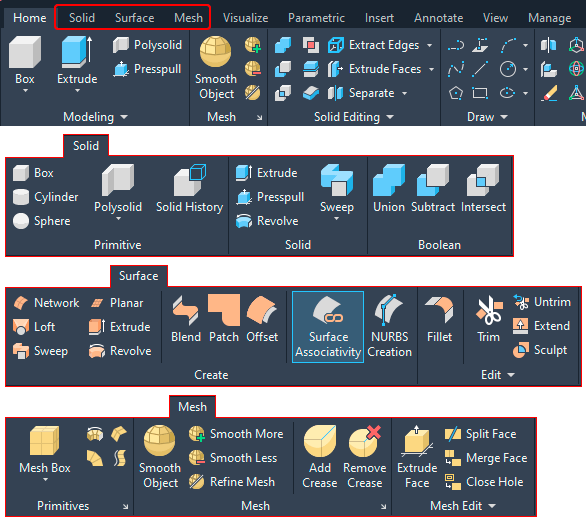

No workspace 3D Modeling temos além da aba Home, três abas: Solid, Surface e Mesh, que são as ferramentas de modelagem 3D que o AutoCAD 3D disponibiliza.
Mas qual a diferença entre eles?
No AutoCAD 3D temos três diferentes formas de trabalhar com geometrias 3D, onde temos:
- Sólidos (Solid) – são formas com volume que permite calcular sua massa e área superficial, além de permitir operações booleanas (subtração, união e interseção).
- Superfícies (Surfaces) – são formas tridimensionais sem espessura, permitindo a criação de formas mais complexas.
- Malhas (Meshes) – são formas tridimensionais sem espessura compostas por vértices (pontos), arestas (linhas) e faces (planos) que oferecem grande flexibilidade de edição, permitindo a criação de formas mais orgânicas.
Desta forma percebemos que de acordo com a complexidade do que se precisa modelar, temos diferentes conjuntos de ferramentas que podem ser empregados no AutoCAD.
Como o workspace 3D Modeling é o mais completo, vou deixar nele para apresentar todos os recursos 3D do AutoCAD.

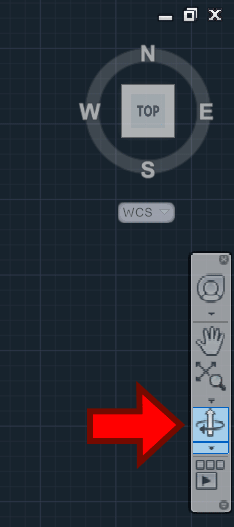

Para manipular projetos em 3D no AutoCAD temos, além dos comandos zoom e pan o comando Orbit (Orbitar). Você pode acessar este comando na Navigation Bar (lado direito da tela).
Observe que o ícone possui uma “seta” na parte inferior, que nos oferece três opções para orbitar o projeto: Orbit, Free Orbit e Continuous orbit.
A opção mais utilizada é a Orbit, que permite girar livremente o seu projeto.

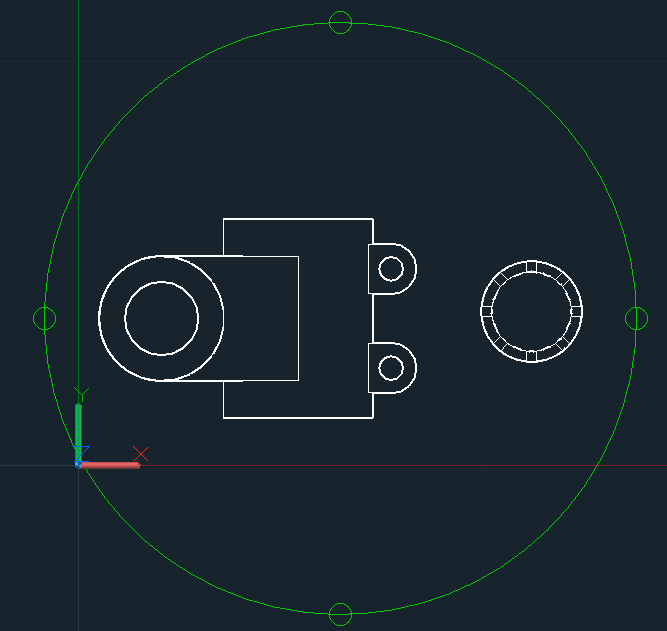

Já a opção Free orbit exibe um círculo verde no centro da tela com 4 círculos menores.
Se você clicar dentro do círculo e arrastar o mouse, o comportamento da ferramenta é o giro de orbit padrão. Se você fizer isso por fora, o giro será como um “volante”, por fim temos os círculos menores, onde o giro será no alinhamento do eixo correspondente.
Por fim temos o Continuous orbit, onde com ao clicar e arrastar o mouse, ao soltar o projeto fica girando como se estivesse flutuando no espaço. Para cancelar o giro basta pressionar Esc.
Apesar de interessante a opção mais utilizada é a primeira, o Orbit, que também pode ser acessada via atalho, para isso mantenha a tecla Shift e o botão de rolagem pressionados ao mesmo tempo e movimente o mouse, com isso podemos girar o nosso projeto sempre que necessário.
Meu desenho ta todo torto, como eu concerto?
Quando você gira o seu projeto, temos uma vista “livre”, em um ângulo qualquer, porém precisamos de vistas “técnicas”, as clássicas Frontal, lateral, superior, etc. Para acessar essas vistas temos duas formas, pela View Controls ou pelo Viewcube.
O View Controls pode ser acessado diretamente na área de trabalho, no canto superior esquerdo. Ele é o segundo botão.
Este botão sempre vai exibir a vista que está ativa. Quando estiver marcando Custom view ele está dizendo que a vista atual é customizada. Clicando sobre ele temos acesso a uma lista completa de todas as vistas ortogonais, além das vistas isométricas.
Nesta lista temos todas as vistas “técnicas”, isto é, vistas ortogonais, que nada mais são do que vistas paralelas. Observe que no final da lista a opção Parallel está marcada. Se quiser, é possível utilizar a vista Perspective, onde passamos a ter a simulação de profundidade com pontos de fuga.
Com a vista em perspectiva ativa é possível inclusive visualizar a linha do horizonte no fundo da tela. Este é um recurso muito interessante principalmente para projetos de arquitetura e interiores.
Outro modo de controlar o modo de exibição da sua vista é pelo Viewcube, que fica no canto superior direito da área de trabalho.
Se você passar o mouse sobre o Viewcube vai notar que determinadas áreas se acendem em azul, indicando que você pode clicar sobre elas. Se você mantiver o botão do mouse pressionado e arrastar o mouse o cubo gira e a tela se atualiza conforme a posição do cubo.

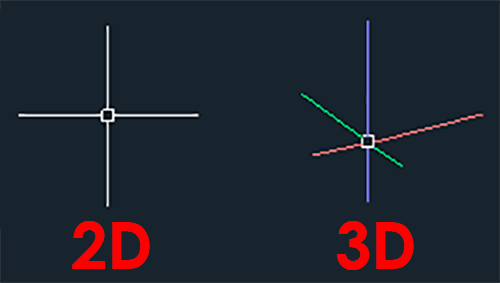

Dica! Sempre que o modo de exibição 3D estiver ativo o cursor do mouse é exibido de uma forma diferente. No modo 2D o cursor tem um formato de cruz com um quadrado no centro. Já em qualquer vista 3D ele exibe os eixos X, Y e Z coloridos.
Modos de exibição no AutoCAD 3D
Ao trabalhar com formas tridimensionais podemos alterar os modos de exibição da vista, conseguindo assim um melhor entendimento do projeto e uma maior riqueza de detalhes.

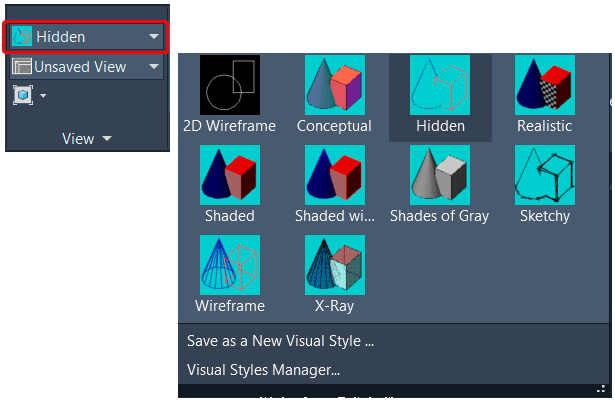

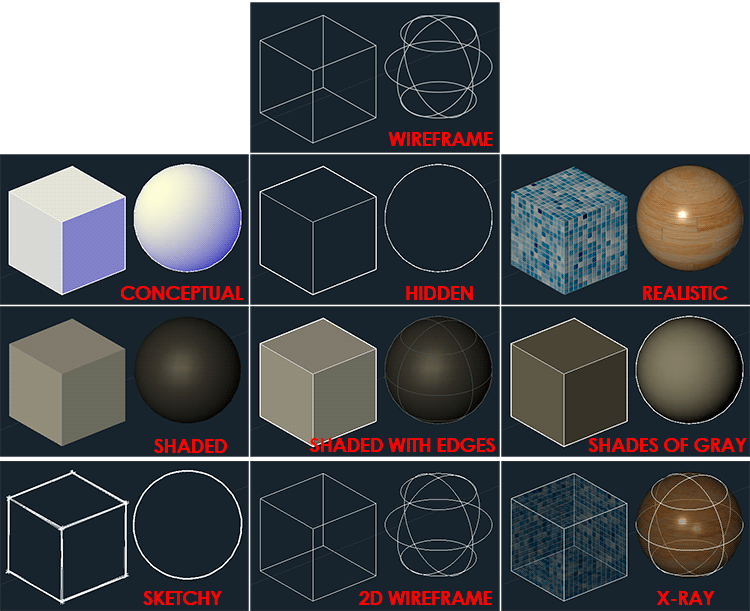

Para isso vá até a aba Home e no painel Visualize clique em Visual Styles. Será exibida uma lista de modos de exibição, onde basta clicar sobre o que melhor atenda suas necessidades.
Cada estilo visual tem suas vantagens e desvantagens, de forma que você pode ficar alterando entre eles conforme sua necessidade.

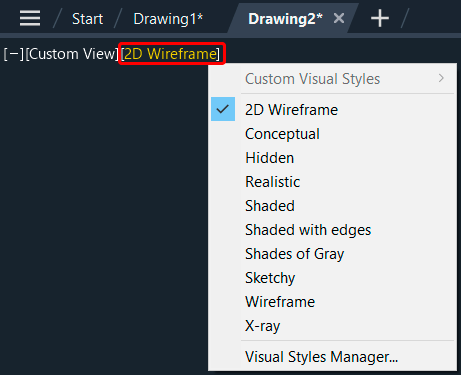

Esses estilos também podem ser controlados diretamente na área de trabalho no botão Visual Styles control, no lado superior esquerdo da tela.
Materiais realistas no AutoCAD 3D

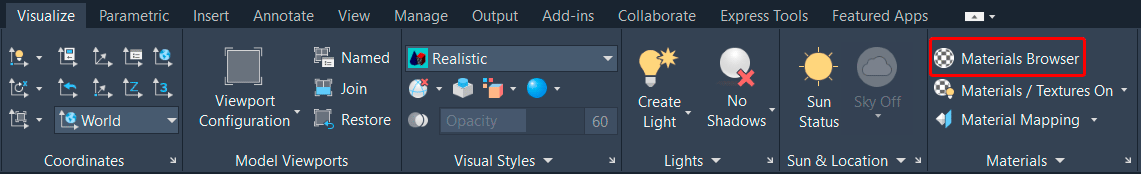

Além da modelagem 3D você também pode aplicar texturas e outros materiais realistas aos objetos do seu projeto. Para isso vá até a aba Visualize e no painel Materials clique em Material Browser.

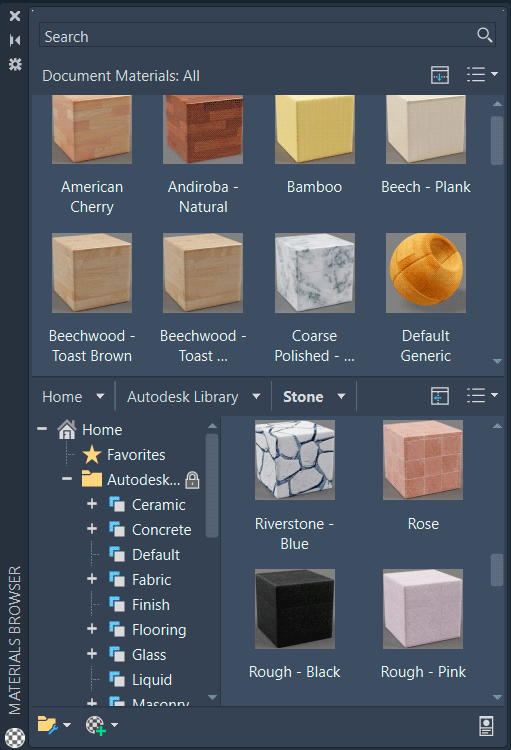

Será exibida uma paleta de ferramenta chamada Material Browser, que nada mais é do que uma biblioteca com diversos tipos de materiais prontos para uso.

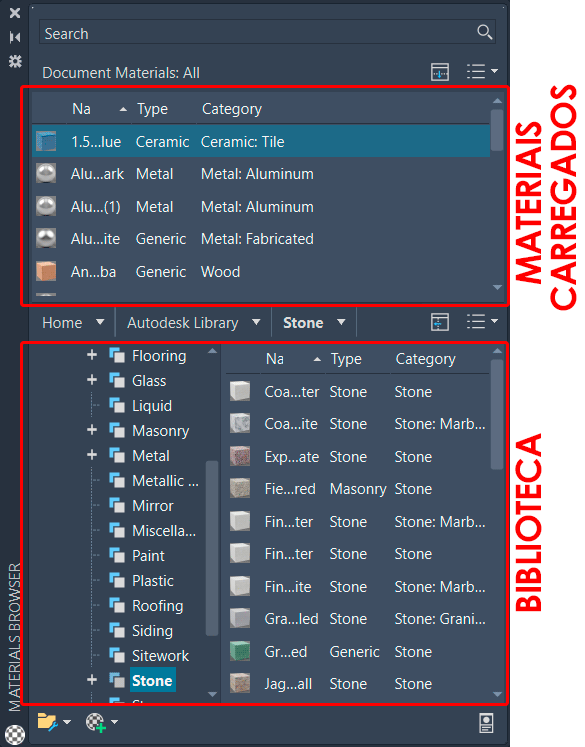

O Material browser é organizado de forma que a parte superior da janela exibe os materiais que já estão carregados no arquivo atual, já na parte inferior temos acesso a Autodesk Library que são materiais que estão na biblioteca, mas também podem ser carregados para o seu projeto.

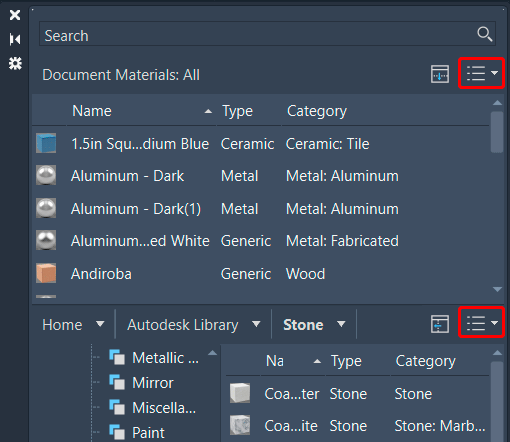

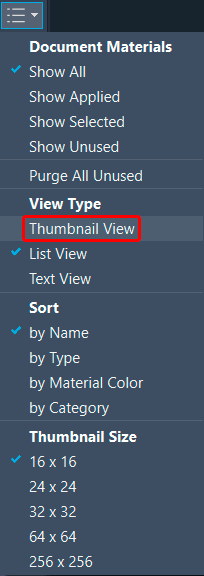

Porém a exibição padrão está em no modo lista, recomendo que altere para Thumbnail (miniatura). Para isso vá até a parte superior direita e clique no botão Change Your View. Observe que o botão aparece tanto nos materiais carregados como na biblioteca.
Clicando sobre ele, no campo View Type clique em Thumbnail.
Repita o processo para a Biblioteca e perceba como fica muito melhor visualizar os materiais.
O processo de aplicação dos materiais é muito simples, basta selecionar o material desejado e arrastar para o objeto que você deseja aplicar o material.
Se você quiser aplicar o material em uma face específica, basta manter a tecla Ctrl pressionada e arrastar o material para a face desejada.
Importante! Para conseguir visualizar os materiais, o modo de exibição da vista precisa ser o Realista!
Iluminação artificial no AutoCAD 3D

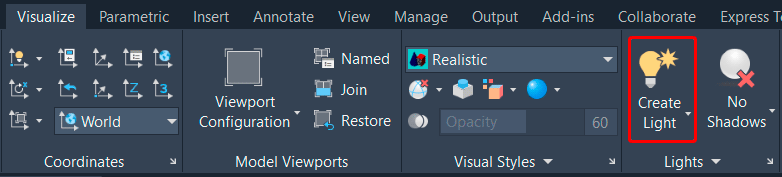

O AutoCAD 3D também oferece uma lista de opções de fontes de luz com diferentes formatos para você aplicar no seu projeto. Para acessá-las vá até a aba Visualize e no painel Lights clique em Create Light.
Observe que ao clicar no botão temos quatro opções de fontes de luz.
Vamos entender o que cada uma delas faz:
- Point – cria um ponto de luz que ilumina em todas as direções.

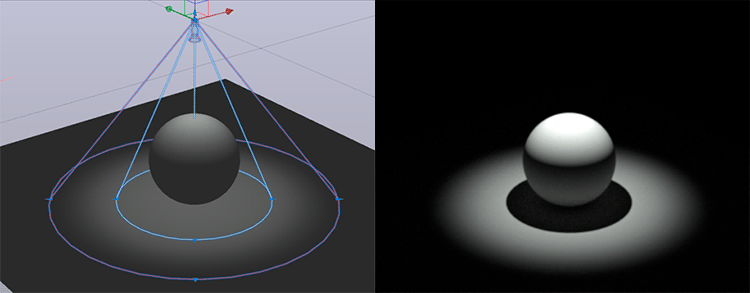

- Spot – cria uma fonte de luz em formato de cone.
- Distant – cria uma fonte de luz a partir de uma direção.
- Weblight – permite utilizar curvas fotométricas como fonte de iluminação.
Um detalhe importante é que ao trabalhar com fontes de luz é necessário desativar a iluminação padrão do AutoCAD.
Como assim?
Por padrão, o AutoCAD utiliza uma luz ambiente “genérica”, que permite que você visualize seu modelo 3D mesmo que ainda não tenha inserido nenhuma fonte de luz, desta forma, ao tentar inserir uma fonte de luz o AutoCAD exibe um alerta.
Basicamente ele está orientando para que você desligue a luz padrão para que ela não cause nenhuma interferência no seu projeto. Quando aparecer essa mensagem basta selecionar a primeira opção.

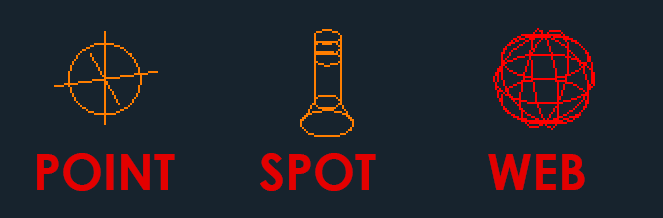

Ao inserir uma fonte de luz, passamos a ter um ícone na tela, que facilita a sua identificação. Apenas a luz Distant light não possui ícone.

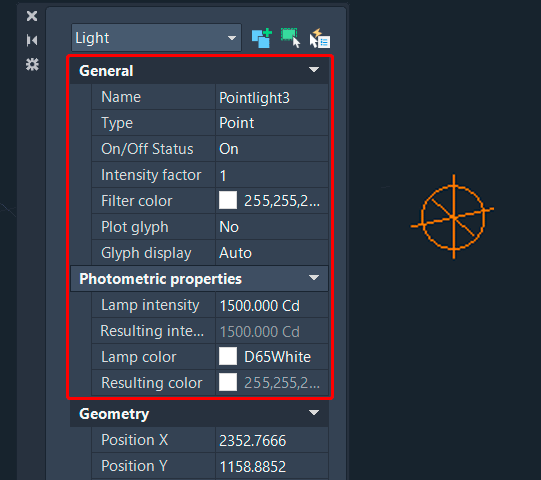

Para configurar sua fonte de luz basta selecionar e abrir o painel Properties (Ctrl + 1).
Aqui é possível ligar ou desligar a luz, definir cor, intensidade e outros parâmetros importantes.
Iluminação natural do AutoCAD 3D

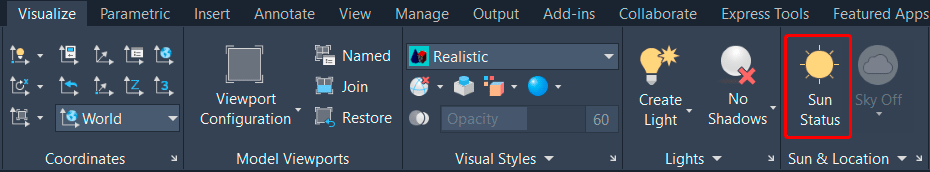

Além de fontes de luz artificial podemos simular a luz do sol no AutoCAD, para isso basta ir até a aba Visualize e no painel Sun & Location temos o botão Sun Status.
A iluminação natural não se resume apenas a iluminação do sol, sendo necessário alguns ajustes. Assim como na iluminação artificial, ao ativar a luz do sol o AutoCAD vai exibir o mesmo alerta sobre a iluminação padrão. basta escolher a primeira opção.

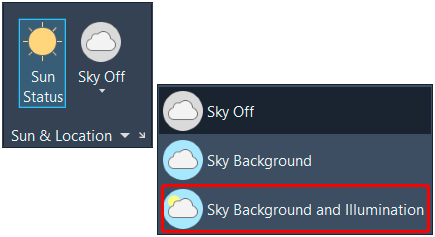

Além da luz do sol é necessário ativar o “céu”. Para isso basta ir até a aba Visualize e no painel Sun & Location temos a opção Sky off (céu desligado). Aqui podemos definir se o céu esta desativado ou desativado. Recomendo a opção Sky Background and Ilumination.

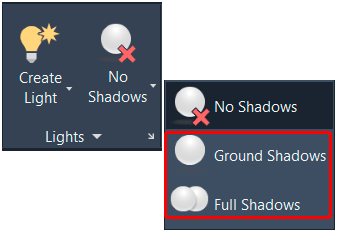

Por fim podemos ativar as sombras, indo até o painel Lights e clicando em Shadows, onde temos as opções:
- No shadows: Sombras desligadas.
- Ground shadows: Sombra no piso.
- Full Shadows: Sombras completa.

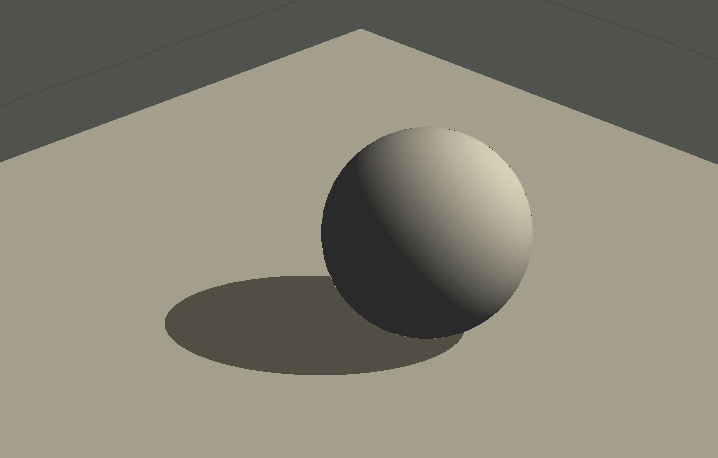

Observe que agora temos a sombra projetada sobre o piso.

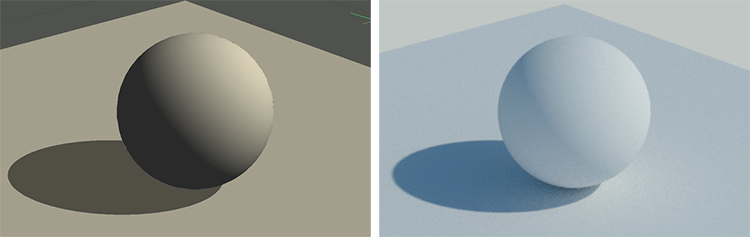

Não se preocupe com a cor da iluminação, pois estamos visualizando a cena de forma simplificada, perceba que quando renderizamos temos um resultado muito melhor.
Renderização no AutoCAD 3D
Não menos importante a renderização no AutoCAD permite a apresentação do seu projeto de forma muito mais realista. Claro que esta é a última etapa, pois os materiais e a iluminação já devem ter sido definidas anteriormente.

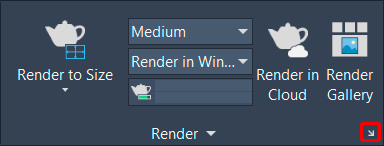

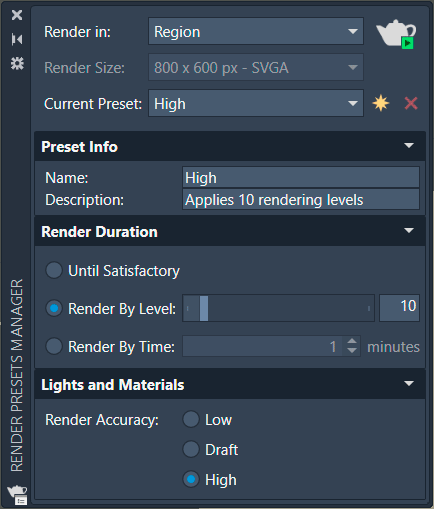

Aqui podemos fazer ajustes de tamanho, proporção, qualidade e inclusive renderizar na nuvem. A forma que eu acho mais prática de trabalhar aqui é abrir a janela Render Preset Manager, clicando na seta no canto inferior direito do painel.
Com isso temos uma paleta de ferramentas que reúne todas as opções de configuração de renderização em um único lugar.
A opção Render in oferece três opções:
- Window: Renderiza a imagem obedecendo um tamanho pré-definido, que pode ser escolhido no campo render size.
- Viewport: Renderiza a tela inteira.
- Region: Permite selecionar uma área da tela (ótimo para renders de teste).

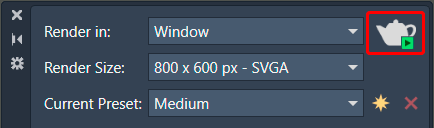

Vou fazer um teste usando a opção Window. Para renderizar basta clicar no ícone da chaleira.

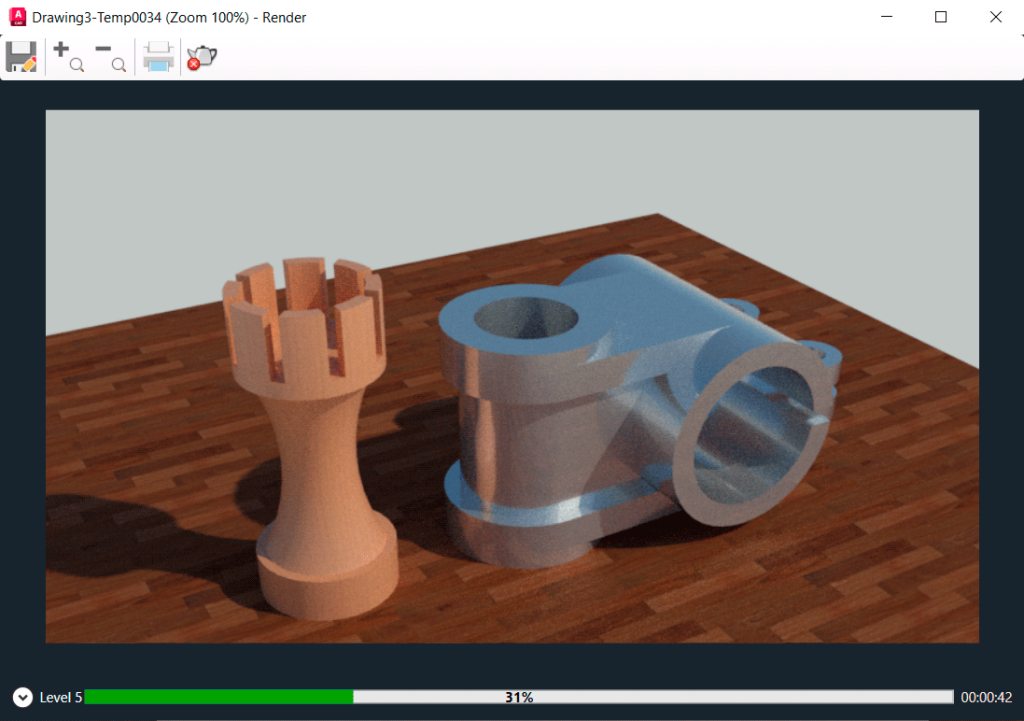

Será exibida a janela Render, onde podemos ver a imagem sendo renderizada. Na parte inferior da imagem é possível visualizar o tempo que será necessário para concluir a renderização. Quando maior a qualidade, maior o tempo necessário.
Conclusão
O AutoCAD 3D oferece um leque imenso de recursos que vão desde a modelagem 3D até a renderização do seu projeto. Todas essas ferramentas serão exploradas em detalhes em outros artigos, então não deixe de acompanhar as publicações.
