AutoCAD 3D – Criando sólidos (Presspull)

AutoCAD 3D – Criando sólidos – Extrusão (Presspull) permitem a criação de formas 3D a partir de desenhos 2D com rapidez e precisão. Aprenda agora!

AutoCAD 3D – Ferramentas Presspull

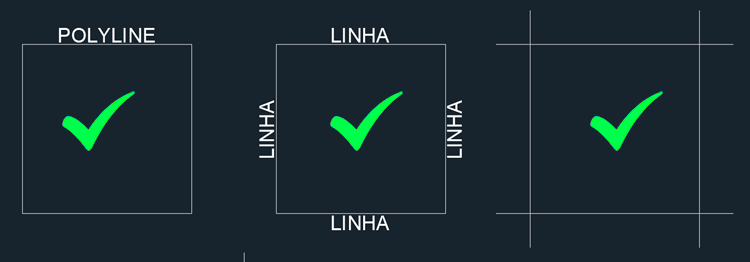

A extrusão Presspull é uma versão “rápida” do Extrude padrão. Com ela podemos criar uma extrusão de um sólido 3D sem a necessidade de uma polyline, basta ter um perímetro fechado.

Caso ainda não tenha lido o artigo sobre Extrusão recomendo que leia ele antes de continuar. Para acessá-lo basta clicar no link abaixo:

AutoCAD 3D – CRIANDO SÓLIDOS (EXTRUDE)

Para acessar a ferramenta presspull vá até a aba Solid e no painel Solid clique em Presspull.

A ferramenta presspull funciona de forma similar ao comando Hatch, onde sempre que você passar o mouse sobre uma área fechada ela irá “acender em azul” indicando que você pode clicar ali e gerar uma extrusão.

E a ferramenta Presspull não se limita a formas 2D para gerar uma extrusão, você pode passar o mouse sobre qualquer face 3D que o AutoCAD irá gerar uma extrusão perpendicular a face selecionada.

Aqui é importante prestar atenção no nome Presspull (Empurrar/Puxar), ou seja, você pode “puxar” uma extrusão de um perímetro fechado e também pode “empurrar” uma extrusão existente.

A ferramenta Presspulll também possui subfunção, no caso a Multiple.

A subfunção Multiple permite fazer mais de uma extrusão ao mesmo tempo.

Você pode definir valores tanto para uma extrusão positiva (Puxar) como para uma extrusão negativa (puxar). Basta digitar o valor desejado após clicar na área desejada e pressionar enter.

Conclusão

A modelagem 3D no AutoCAD utilizando a ferramenta Presspull oferece um amplo leque de possibilidades de modelagem, garantindo além de precisão a liberdade de criação de formas simples ou mesmo complexas.
