Caracteres especiais no AutoCAD são utilizados em diversas situações de projeto então se você tem alguma dúvida de como inserir estes símbolos aproveite e aprenda agora!
Dos mais simples aos mais complexos projetos a presença de caracteres especiais são uma necessidade muito comum, desde um simples símbolo de grau (°) indo até indicações de diferente (≠) ou mesmo uma letra grega como o omêga (Ω).
Para solucionar este problema dentro do AutoCAD temos alguns caminhos, vamos conferir.
Caracteres especiais no AutoCAD
O AutoCAD segue o padrão Unicode Consortium, consórcio de empresas de informática que atribuiu nomes numéricos (Code points) a mais de 1 milhão de caracteres.
Em geral os caracteres especiais são escritos em notação hexadecimal, acrescentando o prefixo “U+” a cada número, por exemplo: U+03A3 (Σ).
Certo, mas como eu uso isso no AutoCAD?

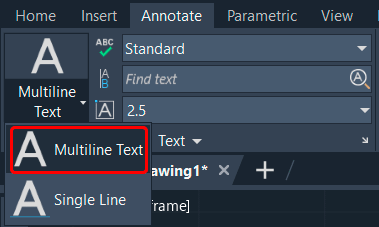

O primeiro passo é criar um texto indo até a aba Annotate e no painel Text clicando em Multiline Text.
Clique em qualquer lugar da tela e arraste o mouse para criar uma caixa de texto.

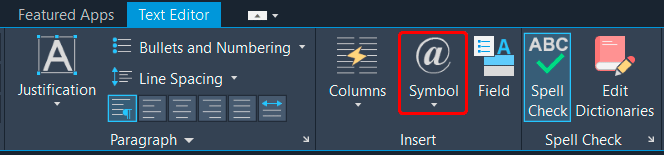

Ao finalizar será exibida a aba Text Editor, onde no painel Insert temos o botão Symbol.

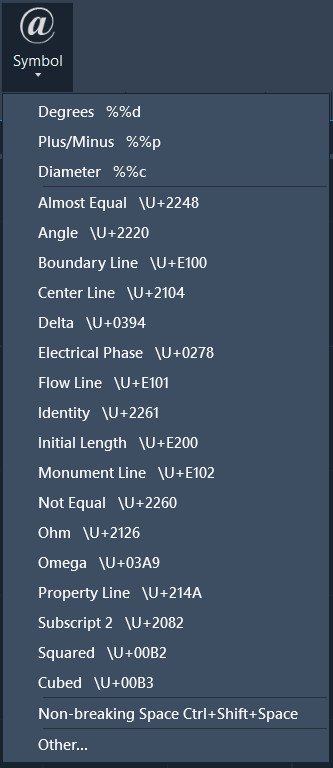

Observe que temos uma imensa lista de opções, porém temos um pequeno problema, o primeiro é que estão em inglês e o segundo é que mesmo que estivessem em português não temos uma “amostra” para conferir qual símbolo precisamos.

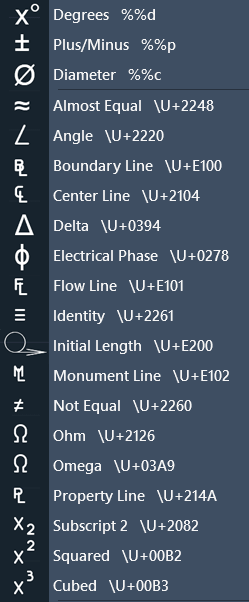

Para facilitar a sua vida vou colocar o que cada um deles significa na imagem abaixo:
Você deve ter observado que lá no final temos uma opção chama Non Breaking Space (Espaço rígido ou espaço fixo).
Usamos este recurso em algumas situações específicas em que precisamos de um espaço dentro de um parágrafo em que não queremos uma quebra de linha automática.
Eu acho que não entendi…
Imagina que você esta escrevendo um parágrafo onde temos “100 km”. Se este texto estiver no final da linha o “100” vai ficar na linha atual e o “km” vai ser quebrado e inserido na linha seguinte.
Para evitar isso, podemos usar o Non-breaking space, que vai separar o texto mas impedir que ele seja quebrado para a próxima linha.
Você deve ter observado também que ao lado de cada símbolo especial temos o seu valor Unicode.
O AutoCAD entende o Unicode como um atalho, então se tiver algum símbolo que você utilize com certa frequência, talvez valha a pena memorizar o atalho para ganhar velocidade nos seus projetos.
Eu costumo usar com frequência o símbolo de diâmetro em meus projetos (∅), então basta digitar o atalho %%C que imediatamente o AutoCAD insere o símbolo no meu texto.
É importante que ao utilizar os atalhos você digite o atalho completo que começa pela barra invertida (\) e o símbolo de mais (+) seguido do valor que pode conter letras e números a depender do tipo de símbolo que você precisa.
Para facilitar a sua vida vou deixar abaixo uma tabela com a descrição, símbolo e respectivo atalho.
| NOME | SÍMBOLO | ATALHO |
| Grau | x° | %%d ou \U+00B0 |
| Tolerância mais / menos | ± | %%p ou \U+00B1 |
| Diâmetro |  | %%c ou \U+2205 |
| Quase igual | ≈ | \U+2248 |
| Ângulo | ∠ | \U+2220 |
| Linha limite | BL | \U+E100 |
| Linha central | ℄ | \U+2104 |
| Delta | Δ | \U+0394 |
| Fase elétrica | ɸ | \U+0278 |
| Linha de fluxo | FL | \U+E101 |
| Identidade | ≡ | \U+2261 |
| Comprimento inicial | \U+E200 | |
| Linha de monumento | ML | \U+E102 |
| Não igual | ≠ | \U+2260 |
| Ohm | Ω | \U+2126 |
| Omega | Ω | \U+03A9 |
| Linha de Propriedade/placa | ⅊ | \U+214A |
| Subscrito 2 | x₂ | \U+2082 |
| Quadrado | x₂ | \U+00B2 |
| Ao cubo | x³ | \U+00BE |
Se o caractere especial que você está procurando não aparecer na lista, você pode ir novamente ao botão Symbol e selecionar a última opção, Other.

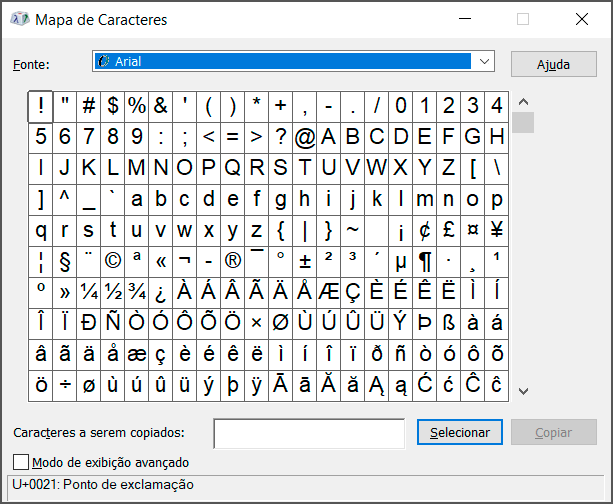

Você será direcionado a janela Mapa de caracteres, onde temos acesso a todos os caracteres disponíveis no windows.
Mapa de caracteres é uma ferramenta presente em qualquer sistema operacional como o Microsoft Windows, que permite inserir símbolos e caracteres especiais nos seus arquivos e documentos.

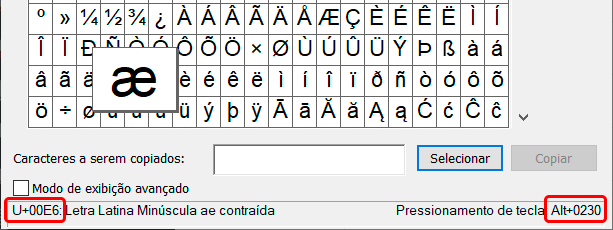

Na parte superior você pode escolher qual a fonte vai utilizar e qual caractere deseja utilizar. Observe que ao selecionar qualquer caractere no campo inferior temos o seu respectivo Unicode a esquerda e seu atalho a direita.
Desta forma você consegue inserir absolutamente qualquer tipo de caractere no seu projeto!
Conclusão
Caracteres especiais no AutoCAD atendem a demandas específicas porém não há nenhum segredo no uso deste simples recurso.
