Coluna arquitetônica e parede. Desunir estes elementos é um processo bem simples mas que pode gerar algumas dúvidas, principalmente para profissionais que ainda estão se familiarizando com o Revit. Aprenda agora!

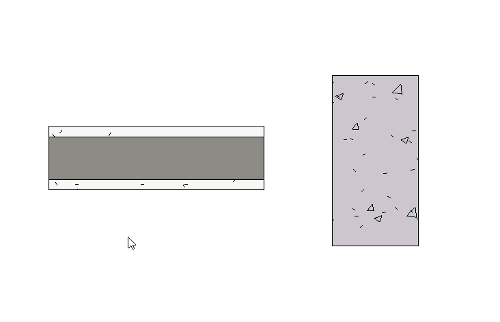

No Revit, quando trabalhamos com colunas arquitetônicas, ao encostar uma parede sobre a coluna, o acabamento da parede arquitetônica é incorporado a coluna, preservando suas dimensões, porém padronizando os materiais de ambos.
Porém, nem sempre isso é bem vindo, uma vez que de acordo com cada projeto temos necessidades diferentes. Em alguns casos seu projeto precisa que a coluna permaneça com os materiais que você configurou para a mesma.
Nestas situações, você pode desunir, as geometrias, porém isso pode gerar resultados não desejados, então vamos testar e avaliar as soluções que podem ser adotadas.
DESUNIR PAREDE E COLUNA ARQUITETÔNICA

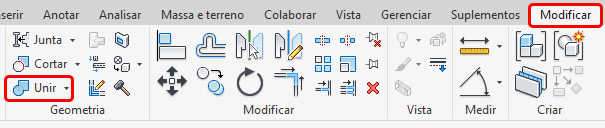

Para desunir a coluna da parede, vá até a aba Modificar e no painel Geometria, encontre a opção Unir.
Ao lado da opção Unir, temos uma seta que ao clicar sobre ela, expande o menu exibindo outras opções.
Vamos começar com a opção Desunir Geometria.

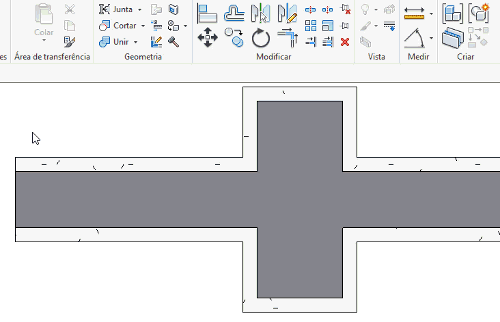

O processo é bem simples, basta clicar na coluna que imediatamente a mesma é separada da parede.
Mas vamos analisar o resultado. A coluna não foi exatamente “separada” da parede. Ela foi na verdade ignorada. A parede passa através da coluna, gerando uma sobreposição. Este não é o processo recomendado, uma vez que o material que está “atravessado” na coluna será contabilizado em uma extração de quantitativos.
Mas como eu resolvo isso então?

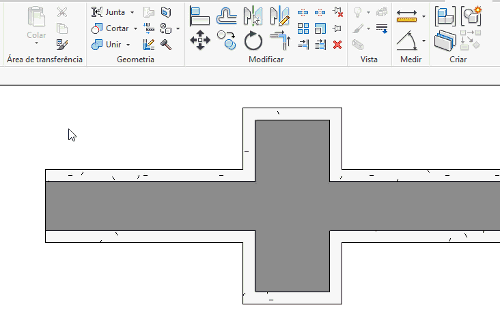

É aí que entra a opção Alternar ordem da união. Volte para a aba Modificar, painel Geometria e clique em Alternar ordem da união. Agora clique sobre a coluna e depois sobre a parede.
Observe que agora a coluna foi separada da parede e a parede fica interrompida no ponto onde a coluna está posicionada, que é o resultado correto.
Mas e o quantitativo de materiais? Ele entende isso?

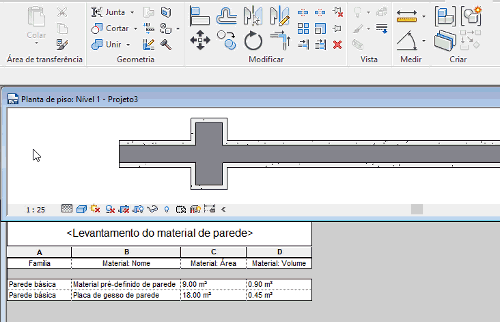

Entende sim! Observe no exemplo como os valores são alterados assim que a parede e a coluna tem sua ordem de união alteradas.
Desta forma conseguimos solucionar o problema das uniões entre paredes e colunas.
Mas e se eu quiser que as colunas não façam mais isso?

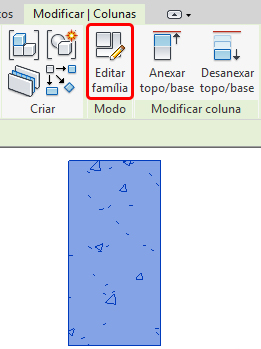

Neste caso é necessário editar a família. Selecione a coluna que deseja editar e clique em Editar família.

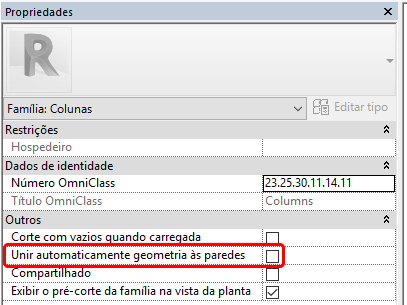

Com a família aberta, vá até o painel de Propriedades no campo Outros desmarque a opção Unir automaticamente geometria às paredes.
Ao finalizar salve o arquivo e clique para Carregar no projeto.
Pronto! Agora a coluna não será unida automaticamente a parede, poupando trabalho de ficar corrigindo as uniões.
Gostou? Assine nossa Newsletter e seja avisado por e-mail quando saírem novas publicações!
Curtam nossa página! Facebook! E não esqueça de fazer uma avaliação da página!
Participem do nosso grupo! Grupo QualifiCAD
Dúvidas? Comentem!
Bom dia…
Fiz um projeto arquitetonico no revit e inseri o estrutural através de um modelo em IFC.
Meu problema é que nao posso usar a opção unir entre os elementos estruturais e as paredes do arquitetonico, ficando um por cima do outro (sobrepostos).
Como eu poderia resolver isso??
Obrigado desde ja.
Olá Lorenzo,
Pelo que pesquisei até o momento, você não conseguirá fazer alterações relacionadas ao IFC, mas somente no seu modelo. O problema aqui é que o Revit entende o arquivo IFC como um elemento único, dificultando esse tipo de ajuste e recortes. Caso eu obtenha alguma solução compartilho aqui.
Um abraço!
Boa tarde, Lorenzo e Luis.
O revir cria um arquivo apenas para o IFC atualmente. E nesse arquivo você poderá abrir e editar o IFC facilmente, caso queira excluir, mover, criar….
