Criar blocos no AutoCAD é um dos processos mais importantes para a organização de qualquer projeto, que apesar de muito simples, demanda de alguns cuidados importantes. Caso ainda tenha alguma dúvida neste processo aproveite e aprenda agora!
Os blocos são um dos mais importantes recursos dentro do AutoCAD, oferecendo um melhor controle, organização e inclusive minimizando o tamanho dos arquivos. Desta forma é essencial que todo profissional saiba como criar blocos no AutoCAD.
Desta forma vou apresentar um passo a passo incluindo os principais cuidados no processo de criação de um bloco.
O que é um bloco no autoCAD?

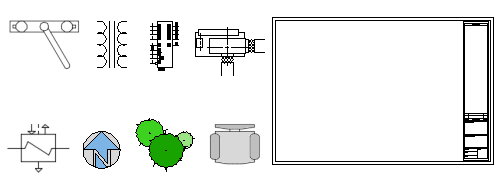

No AutoCAD, blocos são um conjunto de geometrias que se comportam como um único objeto. Um bloco possui um nome próprio (que você pode definir) e só pode ser editado através de ferramenta Block Editor.
A partir do momento em que um conjunto de geometrias é transformado em um bloco, ele fica “armazenado na memória do arquivo”, ou seja, o que temos na tela é uma referência deste bloco.

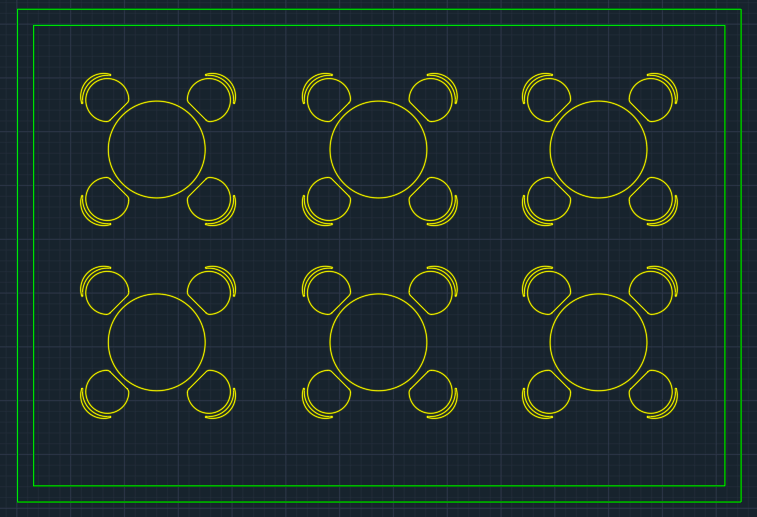

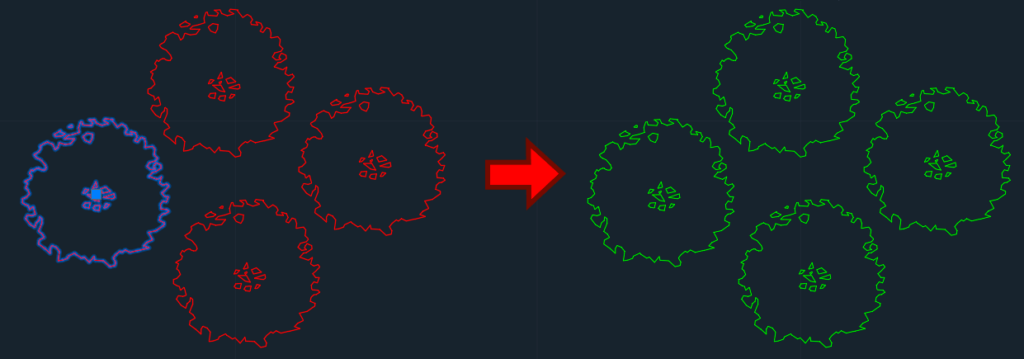

Desta forma ao inserir múltiplas vezes o mesmo bloco o AutoCAD entende que todas as cópias são referências do bloco original, de forma que para o arquivo é como se o seu projeto tivesse um único bloco, o que reduz drasticamente o tamanho do arquivo.
Para alterar um bloco é necessário entrar no modo de edição do bloco (Block Editor), o que além de proteger o bloco de edições acidentais se mostra como uma vantagem, uma vez que ao editar o bloco original, todas as cópias são imediatamente alteradas.
Antes de criar um bloco precisamos nos preocupar com alguns detalhes, a começar pela unidade do seu arquivo.
Unidade do arquivo
O fluxo de trabalho mais comum no AutoCAD é simplesmente abrir um novo arquivo e sair desenhando freneticamente, o que particularmente pode gerar alguns problemas.

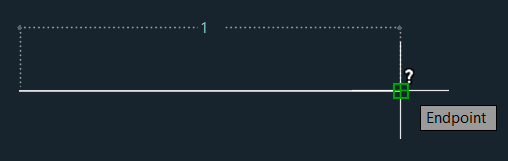

O primeiro ponto a se levar em consideração é a unidade de medida que você esta trabalhando. Eu costumo trabalhar em metros, ou seja, quando eu desenho uma linha com 1 unidade de comprimento ela representa uma linha de 1 metro de comprimento.
Porém um arquivo padrão do AutoCAD, geralmente o acadiso.dwt vem com a unidade padrão como milímetros, ou seja, caso algum elemento seja importado para o seu projeto, ou o seu projeto for exportado para outro software, a conversão será realizada em milímetros.

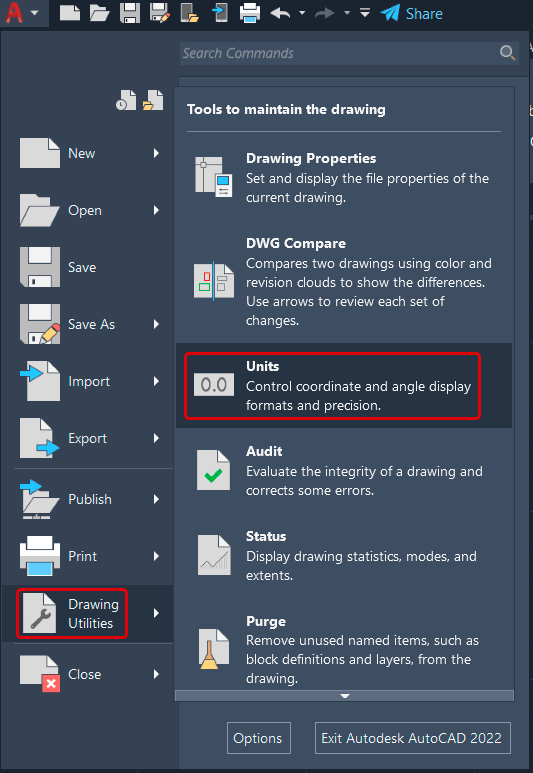

Isso pode dar uma dor de cabeça gigante, então sempre corrija as unidades do seu projeto. Para fazer isso vá até o botão Application Menu (canto superior esquerdo), Clique em Drawing Utilities e clique na opção Units.

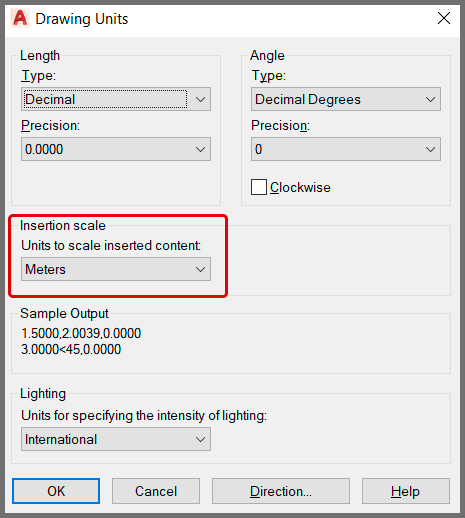

Na janela Drawing Units observe o campo Insertion Scale, onde logo abaixo temos (Units to scale inserted content – unidade para dimensionar o conteúdo inserido), ou seja, aqui você define a escala de qualquer elemento que for inserido no seu projeto (inclusive blocos).
Este campo também serve como base no processo de carregar o seu arquivo em outros softwares, como Revit, 3DS Max, Sketchup, etc. Em resumo, se quiser evitar problemas, indique a unidade de medida que esta sendo utilizada no seu projeto.
Se quiser saber mais sobre o sistema de unidades do AutoCAD, vou deixar o link de um artigo completo no link abaixo:
CONFIGURAR UNIDADES NO AUTOCAD
Como criar um bloco no AutoCAD?
Apesar da variedade de possibilidades de configuração de um bloco, precisamos basicamente de três etapas:
- Nome – defina o nome do bloco.
- Objetos – selecione os objetos que fazem parte do bloco.
- Ponto de base – defina o base point do bloco.
Todos os demais itens são recursos de personalização do bloco, então agora que você já sabe o que precisa vamos criar o nosso bloco.
O primeiro passo é ir até o botão Application Menu (canto superior esquerdo), Clique em Drawing Utilities e clique na opção Units.

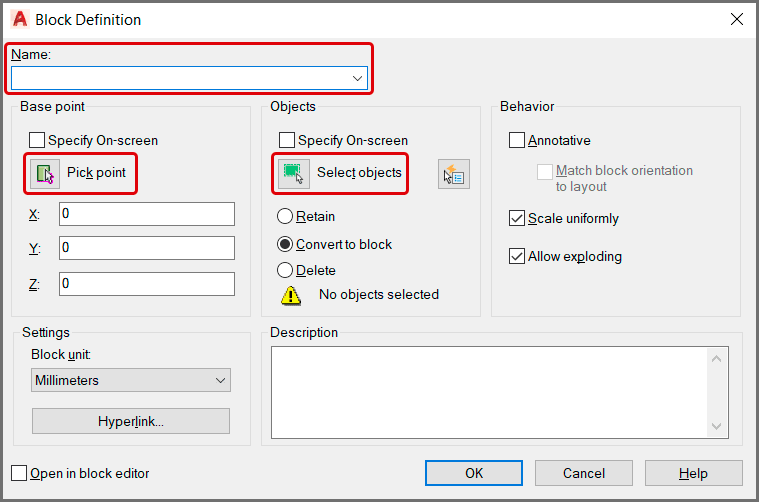

Com isso temos acesso a janela Block Definition, onde vamos precisar nos preocupar com apenas as três informações que vimos acima.

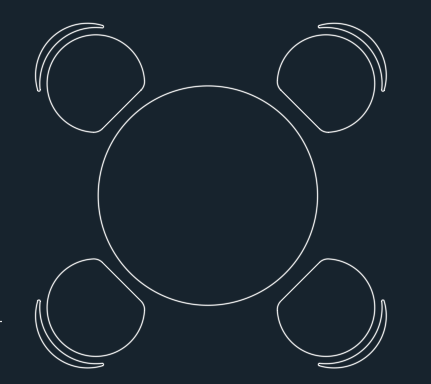

Para criar o bloco vou usar uma mesa, assim temos vários elementos que poderão ser reunidos em um único bloco.

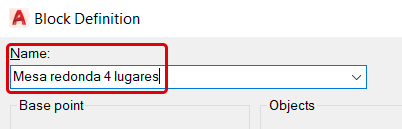

Eu costumo começar pelo nome, lembrando de escolher um nome adequado e que não seja simples demais. Sempre observe as características do objeto ao nomeá-lo. Vou chamar de Mesa redonda 4 lugares.

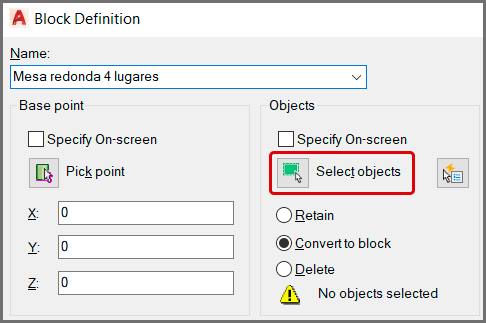

Em seguida podemos ir para a etapa de selecionar os objetos que vão fazer parte do bloco, para isso clique no botão Select objects.
Você vai observar que a janela será fechada. Não se assuste, basta selecionar os elementos que fazem parte do bloco e quando finalizar, pressione Enter para retornar a janela Block Definition.

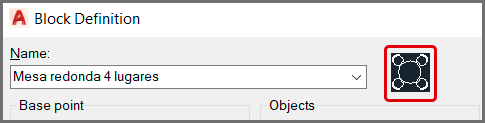

Dica! Sempre olhe a caixinha ao lado do nome. Após a etapa de selecionar objetos será exibida uma miniatura do bloco, isso lhe dá uma ideia se a seleção foi feita corretamente.
Por fim temos a última e mais importante etapa, definir o ponto de base. O ponto de base nada mais é do que o local por onde o cursor do mouse vai “segurar o bloco” para inserir no seu projeto. Basicamente é um ponto de referência.
Para isso você deve ir até o campo Base point e clicar em Pick Point.
Não se assuste quando a janela for fechada, basta indicar o ponto desejado. Tome o cuidado de escolher um ponto estratégico.
Ao clicar no ponto de base desejado você será direcionado de volta para a janela Block Definition, onde basta clicar em ok para confirmar.

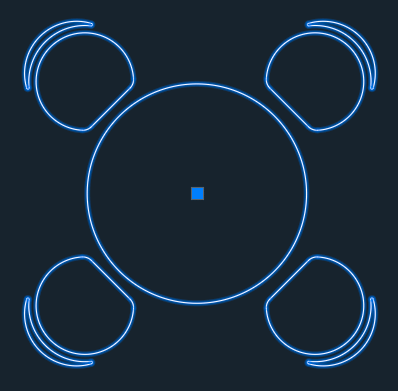

Em um primeiro momento, você não vai notar diferença, mas se você selecionar qualquer item da geometria vai perceber que ela agora é um único objeto, inclusive o único grip (quadradinho azul) está exatamente no local onde você escolheu como ponto de base.

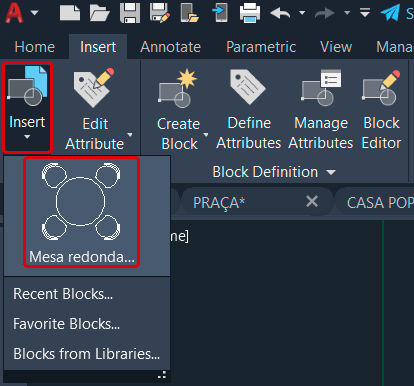

Pronto! Seu bloco está criado! Se quiser inserir outras cópias do mesmo bloco basta ir até a aba Insert e no painel Block clicar em Insert. Observe que o bloco já está disponível para uso.
Agora você pode criar quantos blocos você quiser, otimizando tempo e mantendo o seu projeto perfeitamente organizado.
Certo, mas se só preciso de três informações,
para o que servem todos aqueles campos?
É justamente isso que vamos conferir a seguir.
Blocos – Cuidados importantes!

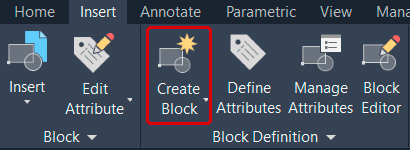

Para criar um bloco no AutoCAD o primeiro passo é definir quais geometrias farão parte do seu bloco. Definido quais elementos farão parte do seu bloco vá até a aba Insert e no painel Block Definition localize o botão Create Block e clique na opção Create Block.

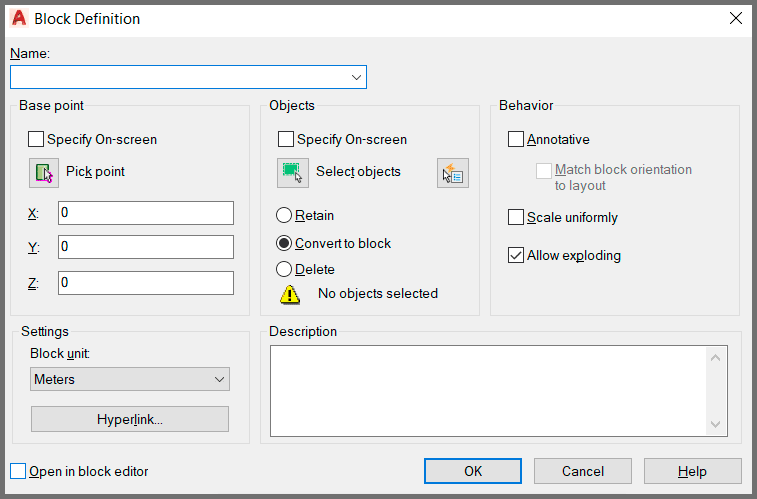

Você será direcionado para a aba Block Definition, onde temos uma série de opções para configurar o nosso bloco.
Vamos conhecer cada um dos campos e como eles impactam na criação do seu bloco.
Name
O primeiro campo, Name, serve para definir o nome, que apesar de bem óbvio merece muita atenção.
Você deve escolher um nome que identifique de forma clara o seu bloco. Evite nomes genéricos como Bloco1, Bloco2, etc. Porque até você descobrir que o Bloco37 é uma mesa e o Bloco74 é um sofá você acaba perdendo tempo demais.
Também evite nomes muito básicos como “mesa”, “cadeira”, etc. Para explicar este ponto, vou precisar de um contexto melhor. Imagine que você tem um projeto com um bloco chamado “MESA”, que é redonda e tem quatro cadeiras.

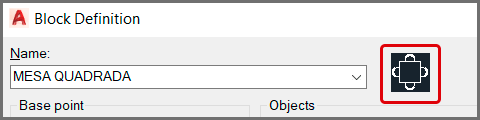

Digamos que eu quero carregar um novo bloco, de uma mesa quadrada, porém o nome deste bloco também é MESA. Observe que temos dois blocos diferentes com o mesmo nome.

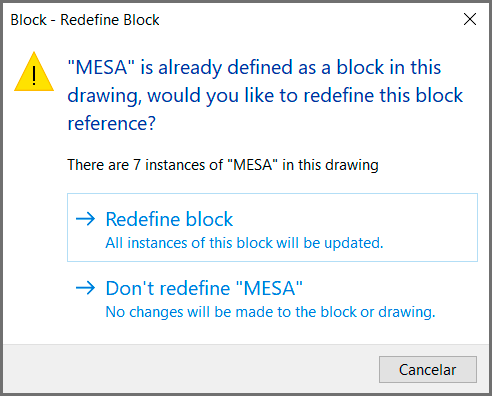

Quando este bloco for carregado para um projeto em que o nome já esta sendo utilizado, o AutoCAD entende que você esta “recarregando” o mesmo bloco, porém com alguma atualização. Quando isso acontece, o AutoCAD exibe uma mensagem de alerta.
“MESA já está definido como um bloco neste desenho, você gostaria de redefinir este bloco”. Após isso temos duas escolhas:
- Redefinir o bloco – isso faz com que todos os blocos existentes sejam substituídos pelo bloco que você está tentando carregar.
- Não redefinir o bloco – o AutoCAD vai reinserir o bloco que você já tem, ou seja, a mesa redonda.
Aí para resolver isso você teria que inserir o bloco em ouro desenho, renomear corretamente e depois carregá-lo novamente, ou seja, uma baita dor de cabeça. Em resumo, nomeie adequadamente os seus blocos.
Base point
O campo Base point, ou Ponto de base, define como o bloco será inserido no desenho, que nada mais é do que o ponto onde o cursor do mouse irá “segurar” o bloco.
Quando um bloco é inserido no seu projeto temos diferentes contextos, então escolher corretamente o ponto de base pode oferecer um ganho de velocidade na etapa de inserir blocos no projeto.
Por exemplo, um vaso sanitário costuma ficar encostado na parede, já uma mesa redonda fica mais fácil de posicionar em um ambiente se o ponto de base for no centro da mesa.
Este cuidado agiliza o processo de colocação dos blocos no projeto. Claro que para alguns tipos de bloco o ponto base não faz muita diferença, porém é fundamental que você sempre deixe o ponto de base em algum ponto próximo a geometria.
Mas porque essa preocupação?
Simples, observe que para escolher o ponto de base do bloco temos que indicar a sua localização com base em coordenadas, que por padrão estão zeradas, ou seja, se você não indicar a localização do bloco, o AutoCAD vai entender que a localização dele é a coordenada zero!

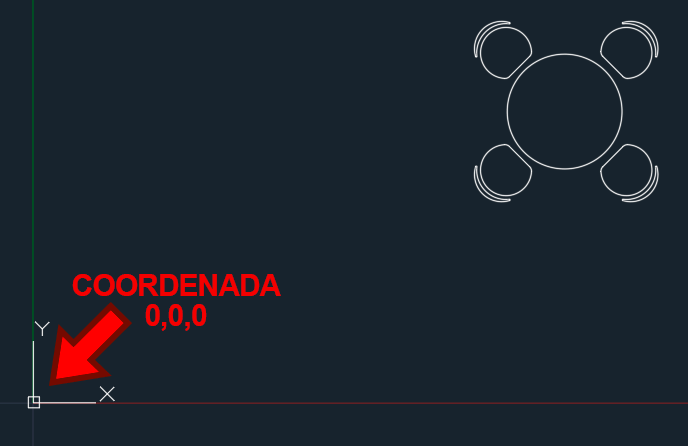

Vou dar um exemplo, observe a imagem abaixo, onde temos uma mesa e podemos ver no canto a coordenada 0,0,0 do AutoCAD.
Se você criar um bloco sem informar a localização dele, o AutoCAD vai entender que o seu ponto de base é a coordenada 0,0,0, ou seja, é por ali que o cursor do mouse vai “segurar” o bloco. Observe a distância entre o bloco que está sendo inserido e o cursor do mouse.
Para evitar este problema precisamos indicar a localização exata do ponto onde o cursor do mouse vai “segurar” o bloco. Apesar de serem coordenadas, algo que soa complicado, o processo é bem simples, você não precisa digitar nada, basta clicar no botão Pick point.
Ao clicar em Pick Point a janela Block definition irá se fechar, mas não se preocupe, isso acontece para que você possa ir com o mouse e clicar no local onde deseja fixar o Base point.
Observe que os valores foram preenchidos automaticamente. Não se preocupe com a quantidade de casas decimais, é apenas a “precisão” do AutoCAD.
Objects
No campo Objects precisamos selecionar os objetos que vão fazer parte do nosso bloco, para isso algumas opções são disponibilizadas.
A opção mais prática é o botão Select objects, onde ao clicar no botão a janela é fechada e podemos clicar nos elementos que vão fazer parte do bloco. Ao finalizar a seleção pressione Enter.
Observe que ao finalizar, ao lado do campo nome, é exibida uma miniatura do bloco, o que já os dá uma ideia do resultado.
O campo Objects ainda conta com outra opção de seleção, no caso a Quick select (filtro de seleção rápida).
Particularmente não costumo utilizar este recurso para a criação de blocos, mas se quiser saber mais sobre a ferramenta Quick Select vou deixar o link abaixo:
Mas ainda resta uma informação no campo Objects que deve ser definida. O que fazer com as linhas que usamos para criar o bloco? Observe que temos três opções.
- Retain – o bloco é criado e salvo “na biblioteca”, porém as linhas permanecem no desenho;
- Convert to Block – o bloco é criado e as linhas são removidas e substituídas pelo bloco criado (opção mais indicada!).
- Delete – o bloco é criado e salvo “na biblioteca” e as linhas são removidas, ou seja, você vai precisar inserir o bloco no desenho após a criação.
A opção padrão, Convert to block, é a mais recomendada. Eu particularmente não costumo fazer alterações aqui.
Behavior
Behavior é um campo que oferece algumas opções para definir o “comportamento” do seu bloco.
O campo Annotative permite que o bloco tenha seu tamanho alterado proporcionalmente em relação a escala que o projeto estiver utilizando. Caso não saiba trabalhar com escalas anotativas, vou deixar o link de algumas publicações sobre o tema logo abaixo:
O campo Scale uniformity define se ao alterar a escala do bloco a alteração será uniforme ou se é possível deformar o bloco. Essa alteração não é realizada com a ferramenta Scale, mas sim na janela Properties (Ctrl + 1).
Já o campo Allow Exploding controla se é possível explodir o bloco ou não. É um recurso interessante quando não queremos explodir o bloco por acidente.
Settings
No campo settings podemos alterar a unidade do bloco e configurar Hyperlinks.
O campo Block units permite alterar a unidade em que o bloco será alterado, que particularmente recomendo manter com a mesma unidade do arquivo, para evitar maiores problemas no arquivo atual.

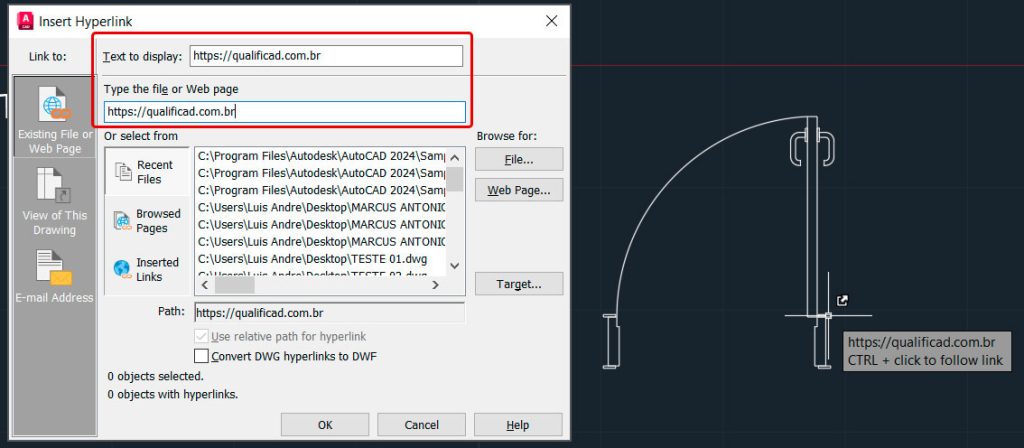

O campo Hyperlink permite incluir um link ao bloco, que ao pressionar a tecla Ctrl e clicar sobre o bloco o link é ativado e abre o conteúdo do link, que pode ser uma planilha, uma imagem, etc.
Se quiser aprender a configurar Hyperlinks vou deixar o link para uma publicação completa sobre o assunto:
TRABALHAR COM HYPERLINKS NO AUTOCAD
Description

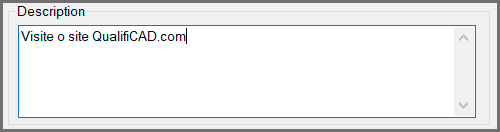

O campo Description, como o nome já entrega, permite inserir uma breve descrição do Bloco.

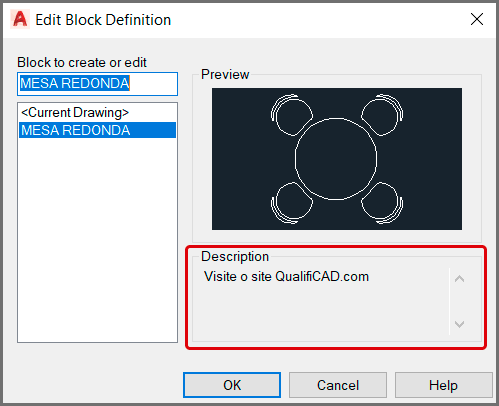

Essa informação será exibida ao acessar a janela de edição Block Editor.

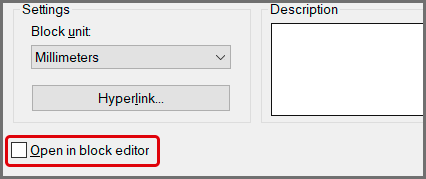

Por fim, no canto inferior da tela temos o campo Open in Block Editor. Basicamente ao terminar a criação do bloco ele ativa o modo de edição do Bloco.

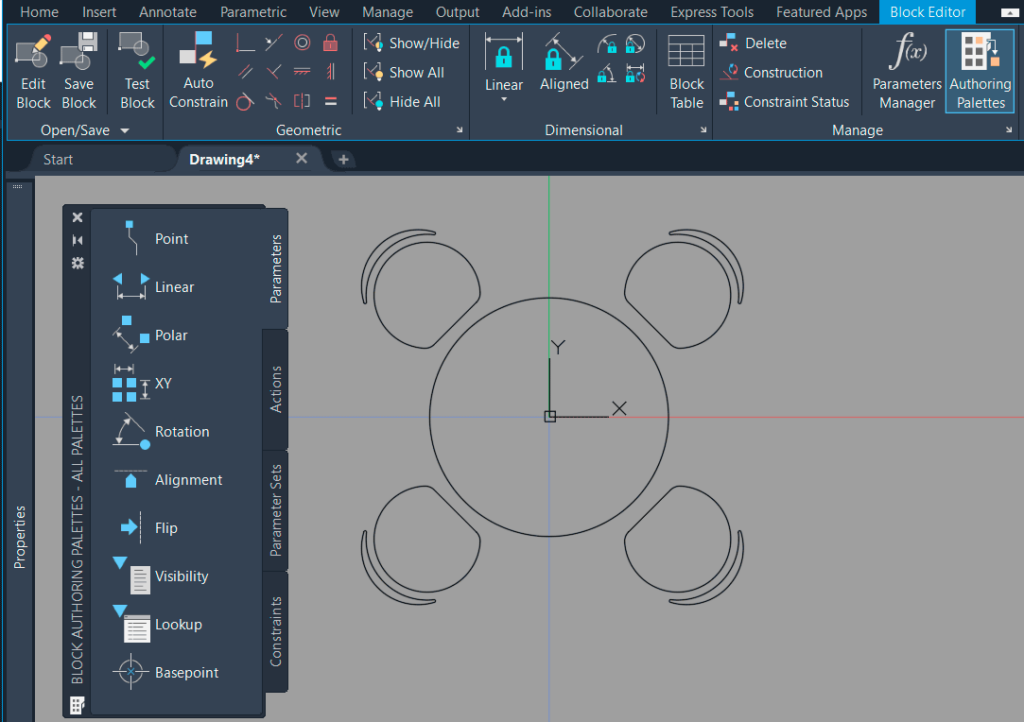

Em um primeiro momento pode parecer bobagem criar um bloco e já ter que editá-lo, mas para quem trabalha com blocos dinâmicos isso pode ser bem útil.
Não sabe trabalhar com Blocos dinâmicos? Vou deixar um link para que você saiba o que é e como criar um:
Conclusão
Blocos são um dos mais fundamentais recursos para qualquer profissional que domine o AutoCAD, então a ideia aqui é apresentar os conceitos básicos e avançados para a criação de um bloco!
