Editar texto da cota oferece recursos interessantes que permitem complementar as informações de medidas do seu projeto, aproveite e aprenda agora!
Provavelmente você já deve ter clicado por acidente no texto de uma cota e se deparado com uma janela com uma série de informações.
Provavelmente você deve ter fechado a janela e seguido com o seu projeto. Mas a ferramenta Texto da cota permite a personalização do texto da sua cota, então vamos conferir o que é possível fazer com este recurso.
EDITAR TEXTO DA COTA
Antes de mais nada, tenha em mente que a proposta desta ferramenta é adicionar informações a cota e não fazer alterações no valor. Lembre-se que a proposta do Revit é trabalhar com precisão, então evite alterar os valores reais das dimensões.

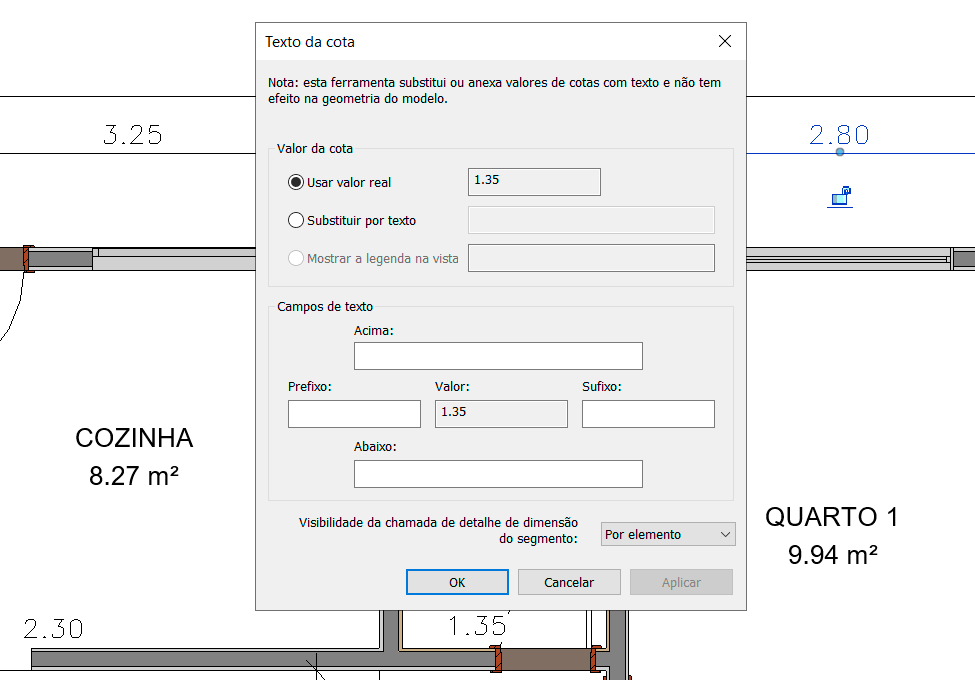

Para alterar o texto de uma cota, basta selecionar a cota desejada e clicar duas vezes sobre o valor numérico, que a janela Texto da cota será exibida.

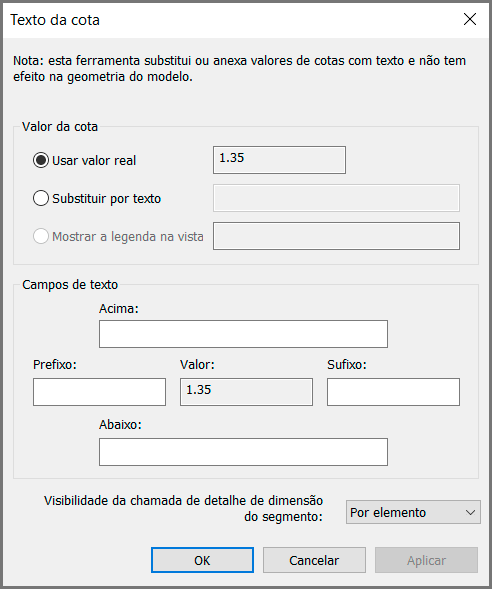

Logo no início temos um alerta, informando que as alterações realizadas nesta janela não afetam a geometria, ou seja, se você tiver, por exemplo, uma cota de uma parede exibindo o valor de 2.49, não ache vai conseguir alterar este valor para 2.50 e consequentemente a parede será ajustada.

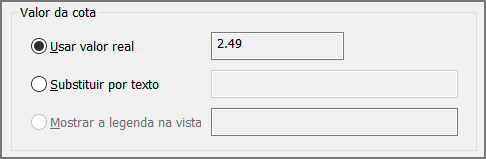

O primeiro campo que temos se refere ao Valor da cota, onde temos algumas opções disponíveis.
Por padrão, a configuração é Usar valor real, ou seja, o valor da cota é exibido normalmente. Mas podemos substituir por um texto.
Posso colocar um valor diferente para a cota?

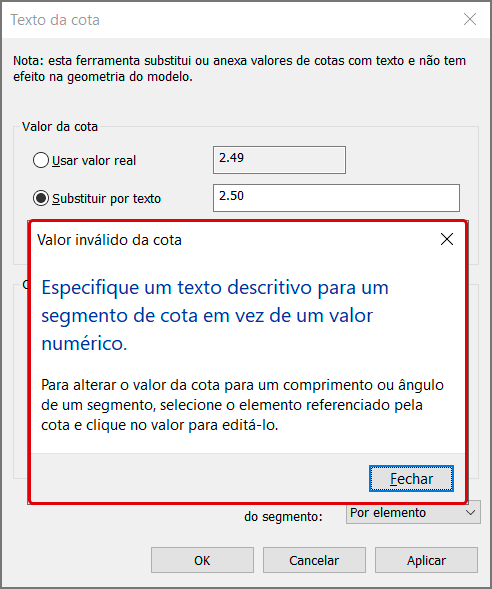

Como disse logo acima, não faça isso. Se a cota não tem o valor que você gostaria, corrija a geometria, não fique colocando valores “falsos” no seu projeto. Fora que se você tentar colocar um valor numérico, o Revit exibe um alerta.

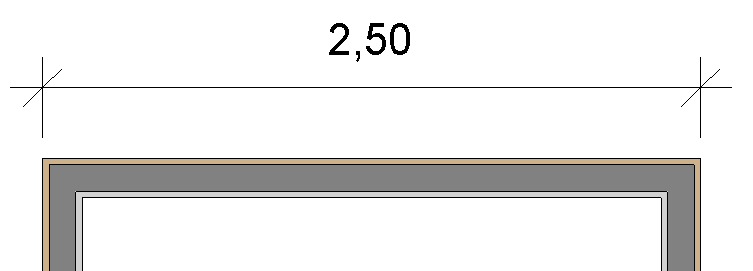

Basicamente o Revit esta avisando que para alterar efetivamente uma medida você deve alterar a geometria e não o valor exibido. Porém é possível contornar isso, colocando a casa decimal da medida com vírgula ao invés de ponto.
Mas recomendo fortemente que você não faça isso, pois além de não exibir um valor real, ao alterar a geometria o valor não será atualizado, onde você pode ter sérios problemas na etapa de execução do projeto.
Então eu não devo usar essa opção?

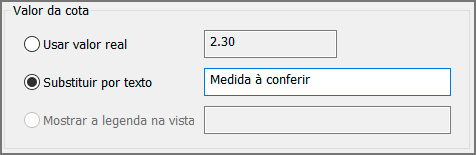

Você pode usar sem problemas, mas com outro propósito, por exemplo, quem aí nunca foi numa obra fazer uma medição e esqueceu de alguma cota importante?

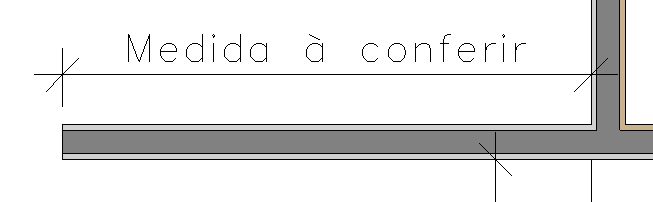

Você pode simplesmente alterar o valor que você “não tem certeza” e deixar marcado para ser conferido in-loco.

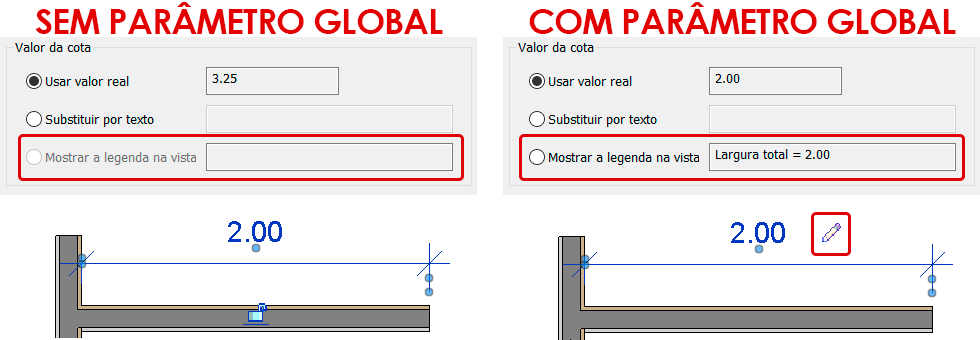

Já a opção Mostrar a legenda na vista só será exibida se a cota selecionada tiver um parâmetro global atribuído a ela.

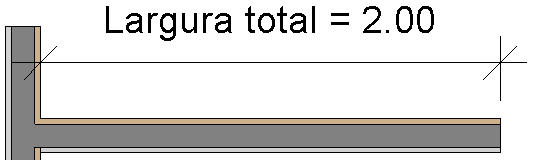

A opção Mostrar a legenda na vista vai exibir o nome do parâmetro global seguido de igual e o respectivo valor.
Particularmente não acho interessante, pois você precisa escolher bem o nome do parâmetro para não ficar confuso, mas não deixa de ser uma opção interessante.

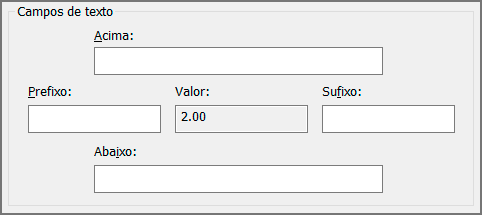

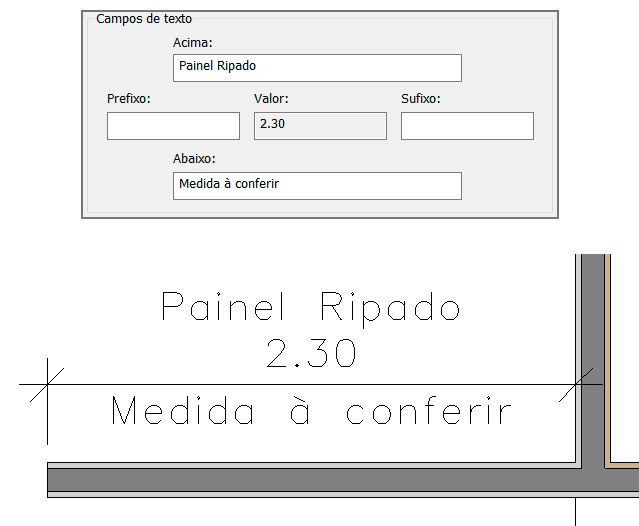

Logo abaixo temos a área Campos de texto, que nos permite escrever “ao redor” do valor numérico. Observe que cada campo esta posicionado e indicando a posição que o texto vai aparecer em relação ao valor.
Os campos são bem intuitivos, então vai depender da sua necessidade “o que” e “onde” será escrito, mas o leque de possibilidades é bem extenso.
Claro que este recurso exibe bom senso, afinal ficar poluindo cotas com textos não é a melhor prática, mas em alguns casos pode resolver alguns probleminhas chatos.

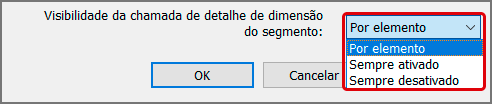

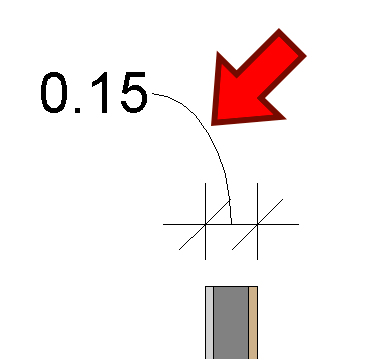

Na parte debaixo da janela temos o campo Visibilidade da chamada de detalhe de dimensão do segmento, que é a linha que é exibida quando movemos o texto de uma cota.
Observe que no campo temos três opções: Por elemento, sempre ativado e sempre desativado.
Basicamente o que as opções fazem é:

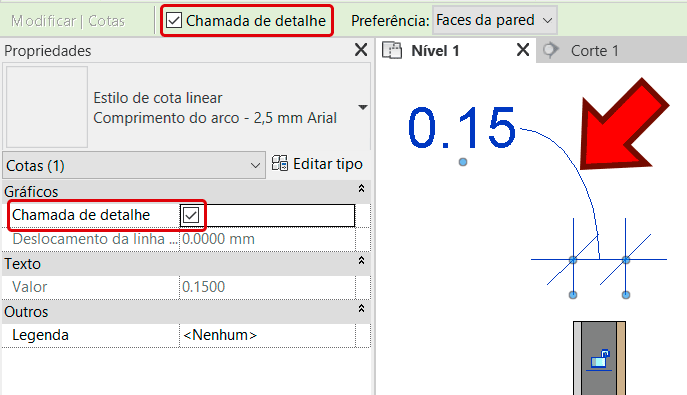

- Por elemento – A chamada de detalhe será exibida se estivar habilitada na faixa de opções ou na janela de Propriedades.
- Sempre ativado – A chamada sempre será exibida independente da configuração na faixa de opções ou janela de Propriedades.
- Sempre desativado – A chamada de detalhe nunca é exibida.
CONCLUSÃO
Editar texto da cota é uma janela com recursos muito simples mas que podem fazer a diferença nas cotas do seu projeto, acrescentando informações e observações importantes para os profissionais envolvidos no projeto.
