Excluir uma família no Revit não é um processo complicado, mas mesmo assim muitos profissionais ficam perdidos quando se deparam com essa situação, pensando nisso fiz essa publicação para que você não sofra mais com esse problema! Confira!
Inserir uma nova família no seu projeto é um processo muito simples e rápido, mas e o processo inverso? Quando eu quero excluir uma família do meu projeto?
Excluir família do seu projeto é muito simples, inclusive já fiz uma publicação ensinando a fazer uma “faxina” no seu projeto removendo todos os elementos desnecessários do seu projeto, confira no link abaixo:
Mas para facilitar vou mostrar duas formas simples de fazer isso, onde na primeira vamos utilizar a ferramenta Eliminar não utilizados.
ELIMINAR NÃO UTILIZADOS
A ferramenta Eliminar não utilizados permite, como o próprio nome já diz, remover todos os elementos que não estão sendo utilizados no seu arquivo.
Apesar de parecer uma ideia genial fazer isso precisamos tomar muito cuidado. Pois isso só é seguro de ser feito quando o projeto foi concluído e temos certeza que não vamos precisar de mais nenhum elemento que já não tenha sido inserido no projeto.
Se você ainda estiver na etapa de desenvolvimento do projeto muito provavelmente diversas famílias que ainda não foram utilizadas serão inseridas no projeto futuramente, então ao realizar uma “limpeza completa” você vai precisar carregar manualmente estas famílias de volta para o projeto.

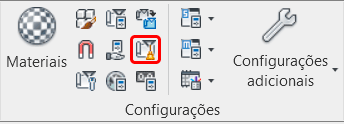

Mas se você tomar cuidado a ferramenta Eliminar não utilizados pode ser uma boa solução. Para acessá-la vá até a aba Gerenciar e no painel configurações clique sobre o botão Limpar não utilizados.
Será exibida a janela Eliminar não utilizados, onde temos uma lista com todas as categorias presentes no arquivo.

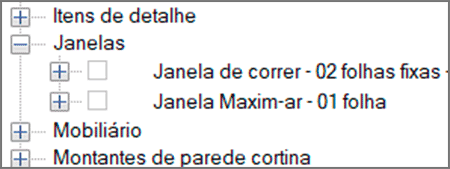

Observe que que ao lado de cada categoria temos um símbolo de “+” e clicando sobre ele são exibidas todas as famílias que não estão sendo utilizadas.

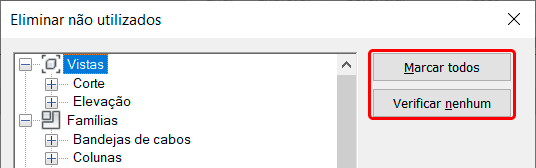

As famílias que não são exibidas nesta lista estão em uso, isto é, estão inseridas no projeto. Na lateral direita da janela temos as opções Marcar todos e Verificar nenhum.
Como o objetivo é remover uma única família você deve clicar na opção marcar nenhum, para não correr o risco do Revit excluir todas as famílias que ainda não foram inseridas no projeto.

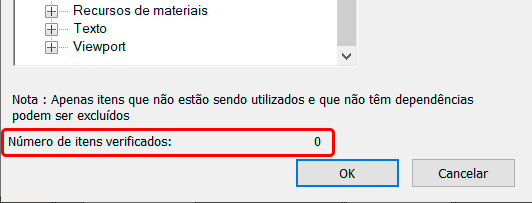

Você pode conferir a quantidade de famílias que foram marcadas na parte inferior da janela, onde temos um campo indicando Número de itens verificados.
Agora você precisa localizar a categoria correspondente a família que você deseja excluir, expandir a caixa e selecionar a família desejada.
Localizada a família basta você clicar em Ok. A janela será fechada e a família já terá sido removida do seu projeto.
Mesmo sendo muito simples o processo você precisa localizar a família desejada manualmente, o que pode ser trabalhoso, principalmente quando são famílias de anotação, onde qualquer deslize uma família importante é removida!
Desta forma vamos à segunda forma, pelo Navegador de projetos
EXCLUIR FAMÍLIA PELO NAVEGADOR DE PROJETOS
No navegador de projetos, além de termos acesso a todas as vistas do projeto, também temos um campo chamado Família, que exibe uma lista com todas as categorias de famílias que foram previamente carregadas no projeto atual.
Clicando no ícone de “+” a janela se expande e exibe todas as categorias e suas respectivas famílias disponíveis para uso no projeto atual.
Assim como na janela Eliminar não utilizados, precisamos localizar a família que desejamos excluir, porém temos uma vantagem: você pode fazer uma busca pelo nome da família.
Para isso basta clicar com o botão direito na palavra Famílias que será exibido uma lista de opções. Selecione a opção Pesquisar.
Será exibida uma pequena janela chamada Pesquisar no Navegador de projetos. Aqui basta você digitar o nome da família desejada e clicar em Próximo.
Mas porque esse botão “Próximo”?
Simples, para que você consiga ir “pulando” de um resultado para o outro, agilizando o processo de localização da família desejada.

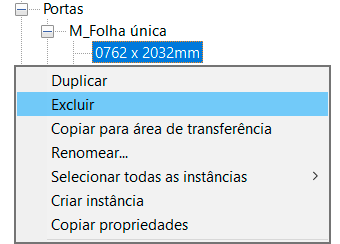

Quando localizar a família que deseja remover clique com o botão direito sobre ela e selecione a opção Excluir.
Pronto! Família excluída!

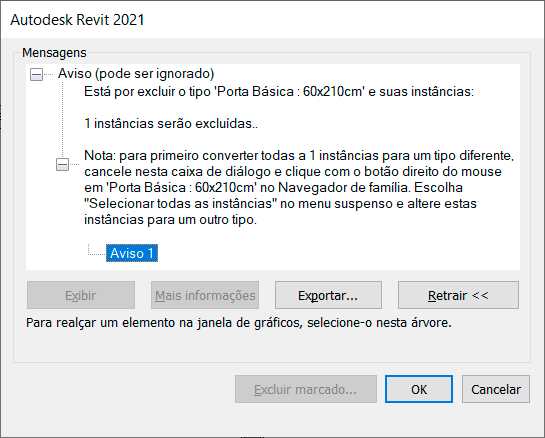

O único cuidado que deve ser tomado aqui é que esta lista contem todas as famílias presentes no arquivo, independente de estarem em uso ou serem dispensáveis. Tanto é que ao tentar remover uma família que está em uso o Revit emite um alerta.
Com isso você não corre o risco de remover alguma família que esteja em uso no seu projeto.
CONCLUSÃO
É muito importante remover famílias dispensáveis ao projeto, pois além de ocupar um espaço desnecessário deixando o arquivo pesado, deixa a lista de famílias imensa, dificultando a localização de famílias que são realmente importantes.
Tem alguma dúvida do processo de remoção de famílias? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
