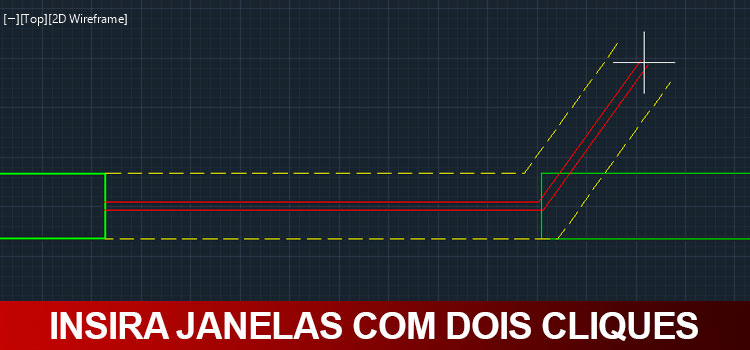

Insira janelas com dois cliques

Insira janelas com dois cliques no seu projeto! Você pode configurar diferentes linhas para o vidro e o peitoril, ganhando tempo e agilizando seu projeto! Aprenda agora!

Quem trabalha com projetos sabe o tempo que leva para ficar colocando janela nos vãos, criando linha por linha e dando Offset na medida correta. Então, ao invés de ficar nesse processo lento e demorado que tal usar um tipo de linha especial?

CRIANDO LINHAS PARALELAS

No AutoCAD é possível trabalhar com um tipo de linha paralela chamada Multiline, onde com este recurso você pode criar estilos de linhas paralelas variando de duas até dezesseis linhas! A ferramenta não está disponível no menu Ribbon, portanto teremos que acessa-la digitando ML (Multiline) e pressionando Enter.

Note que ao clicar na tela o AutoCAD cria duas linhas paralelas, porém espaçadas a 20 unidades de distância, ou seja, se você está trabalhando em metros, são 20 metros! Mesmo que você utilize as opções disponíveis na linha de comando, não será possível editar este espaçamento.

O que eu faço então?

Calma, basta você criar o seu estilo de linha, para isso digite na linha de comando MLSTYLE e pressione Enter, para acessar a janela Multiline Style.

Nesta janela é possível criar um estilo de linha, o que facilita muito já que as espessuras de paredes onde você irá inserir a janela podem ser variadas, você pode criar janelas de acordo com o tipo de parede, janela 15cm, janela 20cm, e por aí vai.

Primeira recomendação, não altere o estilo Standard. Isso gera problemas do tipo que se você copiar um estilo de multiline para outro projeto com o nome Standard, o AutoCAD irá identificar que este nome já esta sendo usado e usara a configuração padrão, fazendo com que você tenha que configurar tudo de novo. Crie seu próprio estilo clicando em New, para acessarmos a janela Create New Multiline Style.

Aqui você deve apenas escolher o nome do estilo de multiline, lembrando que o mais recomendado é escolher um nome de acordo com a espessura de parede que vai aplica-lá, no exemplo, criaremos uma para uma parede de 15cm, logo usaremos o nome Janela_Parede_15cm, lembrando que esta janela não aceita espaços. Clicando em Continue, iremos para a próxima janela, a New Multiline Style.

Nesta janela, você pode configurar as dimensões da sua janela, porém antes vamos entender como funciona uma Multiline.

ESPAÇAMENTO DA MULTILINE

Para configurar uma multiline devemos considerar que temos como base um eixo imaginário onde as demais linhas devem ser criadas acima ou abaixo deste eixo, desta forma devemos utilizar valores positivos ou negativos na criação da linha. De acordo com a unidade de medida que trabalhamos, devemos tomar alguns cuidados com as unidades que estamos trabalhando, por exemplo, na unidade metros, para uma linha de 1 centímetros devemos inserir o valor 0,01.

Para configurar nossa janela de 15cm vamos determinar que o vidro terá 2cm de espessura e a janela, obviamente, 15cm. Para isso será necessário dividir esses valores pela metade, de forma que a janela fique centralizada. Para adicionar os valores você deve ir ao campo Add para adicionar uma nova linha e digitar o valor desejado no campo Offset. Para cada nova linha deverá repetir o processo.

Para nossa janela de 15cm devemos inserir os seguintes valores:

• 0.075
• 0.01
• -0.01
• -0.075

Desta forma teremos uma janela com espessura total de 15cm e um vidro com 2cm. Para ter uma ideia de como esta sua configuração clique em Ok para sair da janela Modify Multiline Style e para voltar basta clicar em Modify.

Não esqueça de ao finalizar selecionar o estilo criado ativa-lo selecionando e clicando em Current.

Agora basta testar a linha e ver como ficou. Digite na linha de comando ML e pressione Enter. Antes de sair clicando observe que na linha de comando temos algumas opções: Justification, Scale e Style.

Clique na opção Justification e selecione a opção zero (para centralizar a multiline), depois clique em Scale e altere o valor para 1 (para manter a proporção). Pronto, agora é só inserir a multiline.

Precisa personalizar mais? Então vamos lá!

PERSONALIZANDO UMA MULTILINE

É comum em um projeto você precisar que as linhas do vidro e o peitoril fiquem com cores diferentes, pensando nisso a ferramenta oferece algumas configurações, porém temos que tomar um cuidado muito importante.

Toda configuração deve ser feita antes de qualquer linha ser inserida no projeto!!

Mas porque??

Infelizmente, a ferramenta não permite edições posteriores. A Autodesk bem que poderia dar uma repaginada nesta ferramenta, adicionando novos recursos, mas…

Bom, então vamos entender as opções que temos:

Color: Permite que você escolha uma cor diferente para as suas linhas. Basta selecionar a linha e alterar no campo color para a cor desejada.

Linetype: Permite que você escolha um estilo de linha. Basta selecionar a linha e alterar no campo color para o estilo desejado.

Existem outras opções de configuração, mas não geram bons resultados em janelas. Elas serão explicadas em uma próxima publicação.
