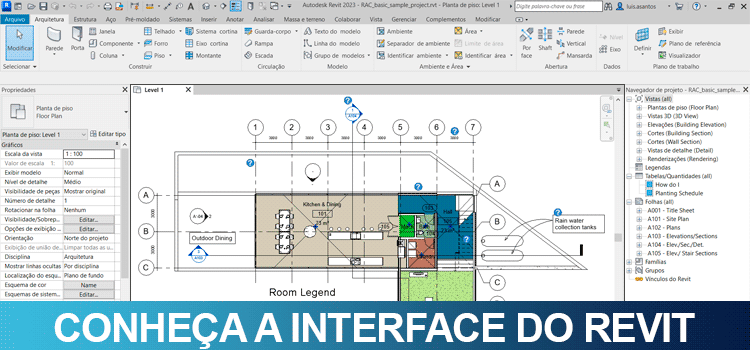

A interface do Revit é simples e intuitiva, mas você sabe o nome de cada um dos conjuntos de ferramentas e seus principais recursos? Se você esta dando os primeiros passos no Revit este artigo vai te ajudar a se localizar nesta incrível ferramenta, aprenda agora!
O Revit é um software com uma interface intuitiva e muito bem organizada, mas para quem está dando seus primeiros passos ou mesmo profissionais já habituados com o programa é fundamental entender como as ferramentas são organizadas e distribuídas na sua interface.
Interface do Revit – Início

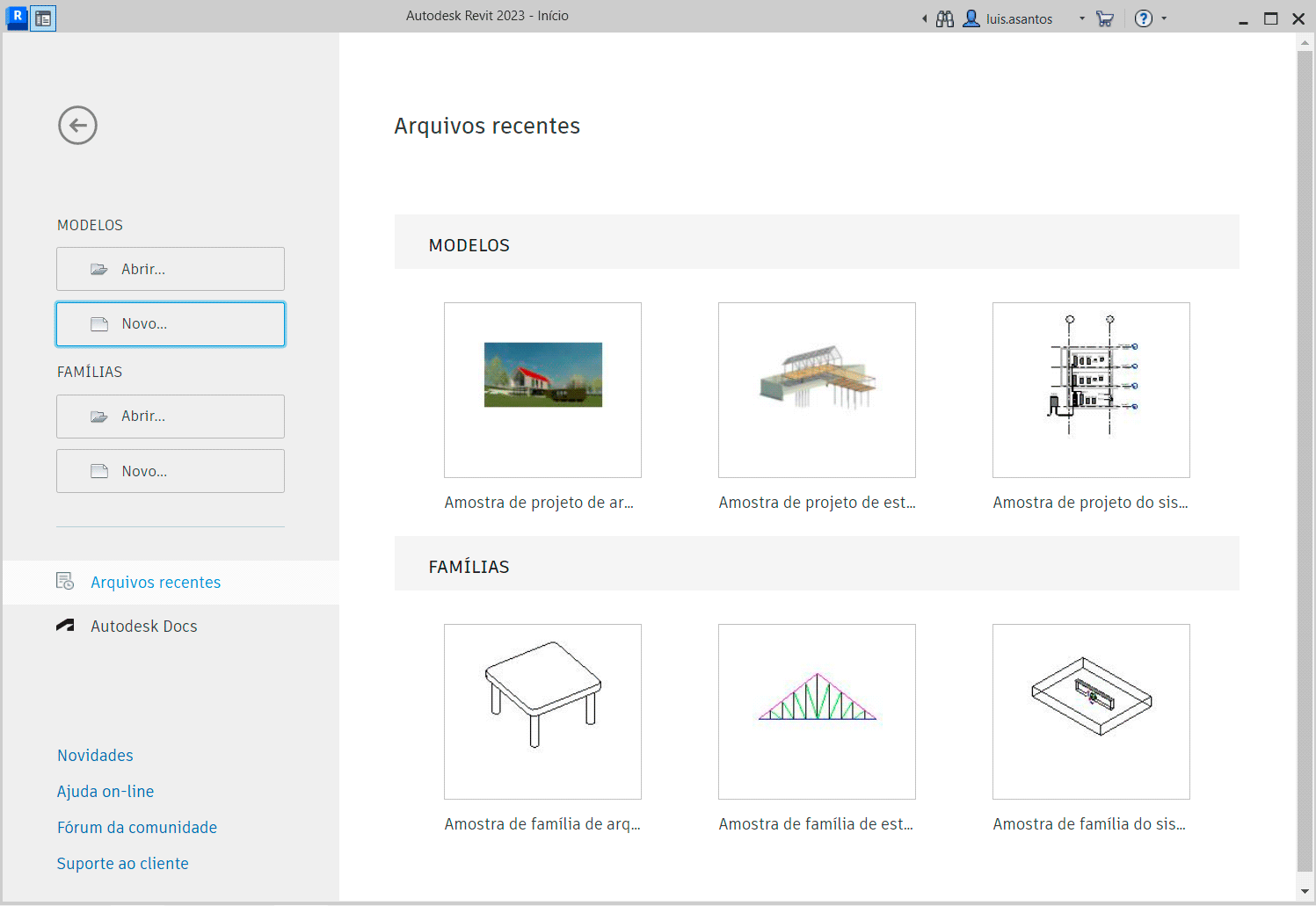

Ao iniciar o Revit somos apresentados a tela de início, onde gerenciamos os arquivos que estão sendo trabalhados dentro do Revit.

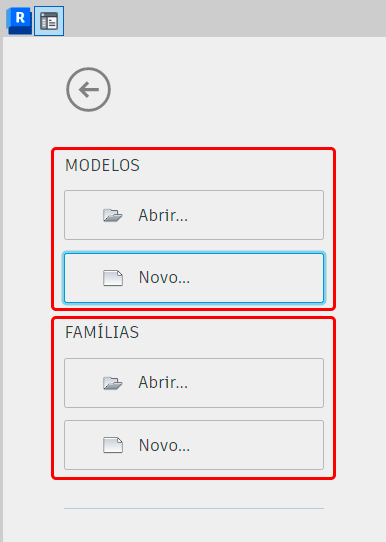

Aqui a organização é simples, na coluna a esquerda podemos selecionar se vamos trabalhar com um modelo ou uma família.
A opção Abrir permite acessar um arquivo que você já estava trabalhando e a opção Novo permite selecionar um novo modelo de arquivo.
Mas o que é um arquivo modelo?
Modelos são arquivos pré-configurados para o desenvolvimento de um projeto. O Revit permite que você desenvolva projetos de diversas disciplinas (arquitetônico, estrutural, elétrico, hidráulico, etc.) de forma que podemos recorrer a um arquivo “modelo”.

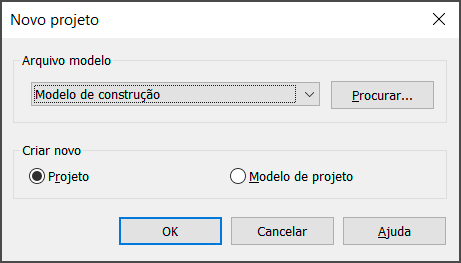

Ao clicar em Novo somos apresentados a janela Novo projeto, onde podemos selecionar um arquivo de modelo para iniciar o nosso projeto.

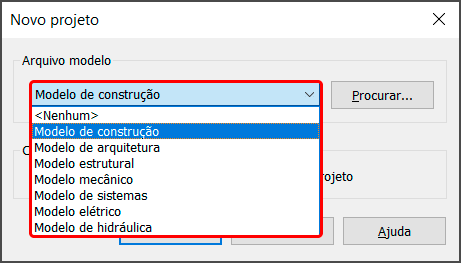

Como o Revit permite o desenvolvimento de projetos de múltiplas disciplinas (Arquitetura, estrutura, elétrica, hidráulica, etc), é importante selecionar a opção mais adequada a sua necessidade. Você também pode usar a opção Procurar caso tenha algum arquivo de modelo de sua preferência.
Já no campo Família ao clicar em Abrir podemos editar um arquivo de família ou clicando em Novo podemos criar uma nova família personalizada.
E o que são famílias?
Segundo o próprio Revit, podemos entender que uma família é: “um grupo de elementos com um conjunto comum de propriedades de parâmetros e uma representação gráfica relacionada“.
Se quiser saber mais sobre famílias, vou deixar o link de um artigo completo sobre este tema:

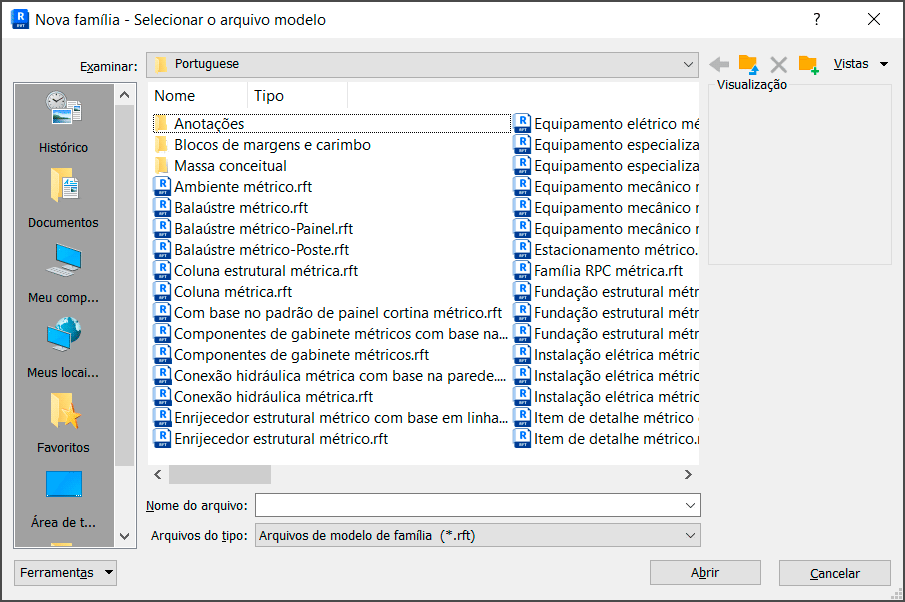

Ao clicar em Novo somos direcionados a janela Nova família que conta com uma ampla biblioteca de arquivos de modelo para serem utilizados.
Aqui é fundamental escolher o modelo correto, afinal temos opções tanto para objetos 3D como para elementos 2D como anotações, folhas, legendas, etc.

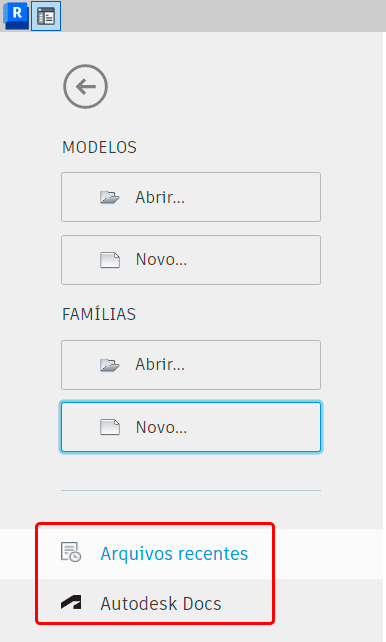

Um pouco mais abaixo temos as opções Arquivos recentes e a Autodesk Docs.

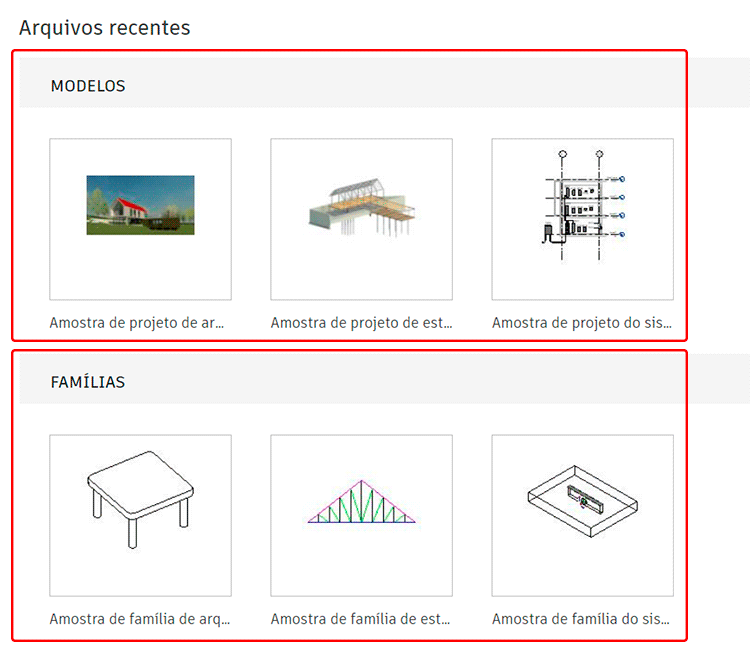

A opção Arquivos recentes exibe na área central da tela os últimos arquivos que foram editados, organizando o espaço entre Modelos (que são os projetos que foram editados recentemente) e Famílias (que são os “blocos” que foram editados recentemente).
Lembrando que os arquivos exibidos no campo Arquivos recentes são arquivos que foram salvos localmente, isto é, no seu computador.

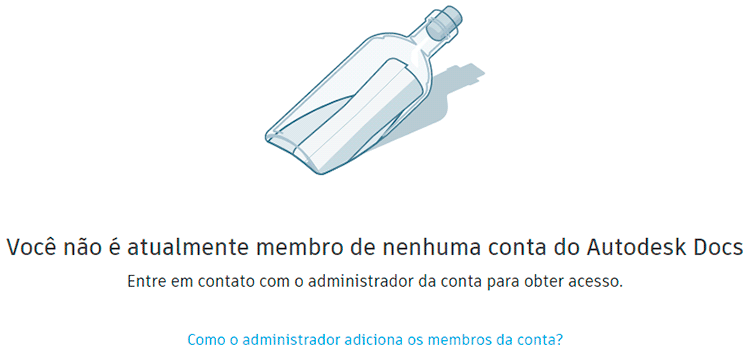

Já o campo Autodesk Docs permite que você tenha acesso a arquivos salvos na nuvem através do serviço Autodesk Construction Cloud. Caso você não possua uma conta no Autodesk Docs irá aparecer apenas um ícone e uma notificação informando que você não é membro.

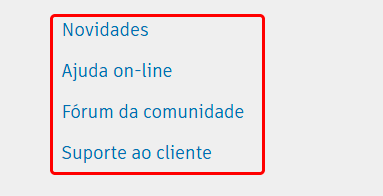

Por fim temos alguns links para acesso rápido a alguns serviços da Autodesk como novidades, fórum da comunidade e suporte.
Agora que conhecemos a tela inicial do Revit podemos ir para a tela principal, que é quando acessamos ou criamos um novo arquivo.
Interface Revit – Área de trabalho e ferramentas
Independente do modelo (Template) selecionado, temos a mesma interface de trabalho para o desenvolvimento de um projeto dentro do Revit.

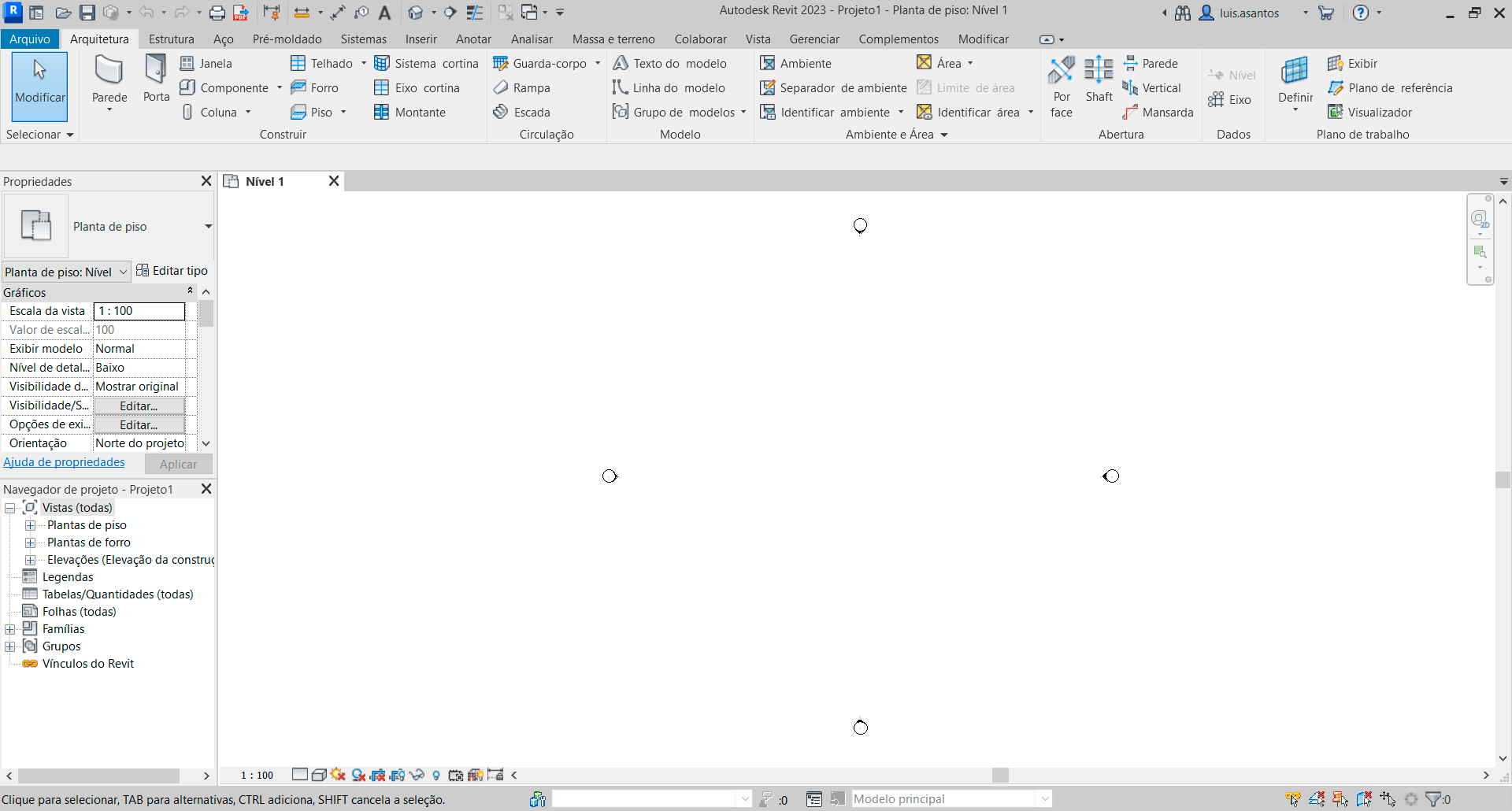

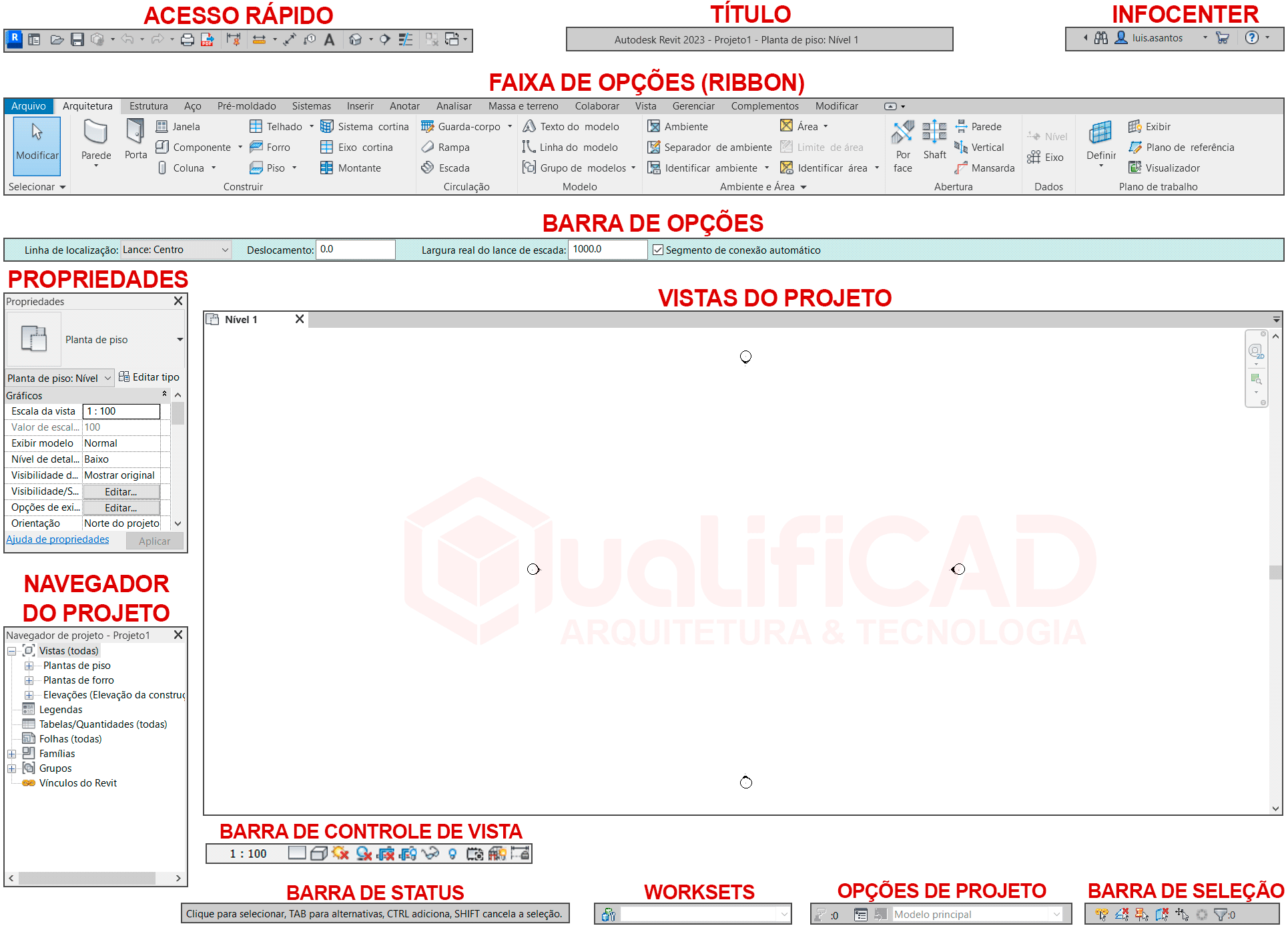

Para um melhor entendimento eu fazer uma vista explodida da janela do Revit e colocar os nomes dos campos, painéis e conjuntos de ferramenta (clique para ampliar a imagem).
Agora vamos entender o que é possível fazer com cada um destes conjuntos de ferramentas.
Barra de Acesso rápido
Na barra de acesso rápido temos acesso contém aquele conjunto de ferramentas básico de qualquer programa, como Salvar, abrir, desfazer, refazer, imprimir, etc. Além dessas ferramentas temos diversos atalhos de ferramentas do programa como cotas, textos, vista 3D, etc.
A proposta dessa aba é justamente ganhar velocidade durante o desenvolvimento do projeto, acessando importantes ferramentas de forma simples e rápida, onde podemos inclusive personalizar as ferramentas que são exibidas nesta barra.

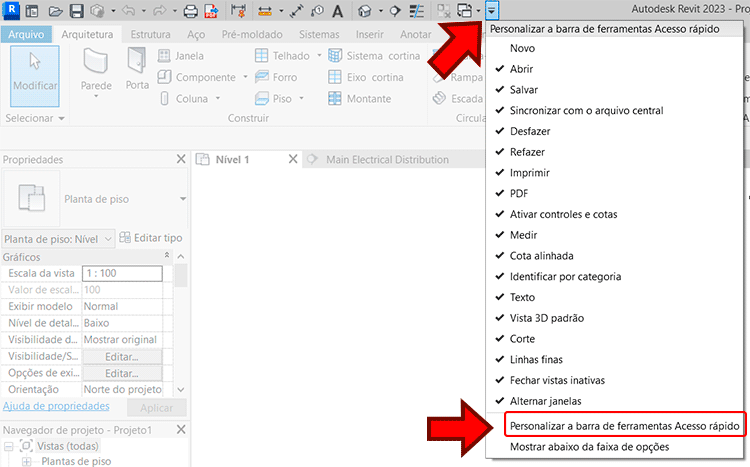

Para personalizar a barra de acesso rápido basta ir até o último botão para expandir as opções e clicar em Personalizar barra de ferramentas de acesso rápido.

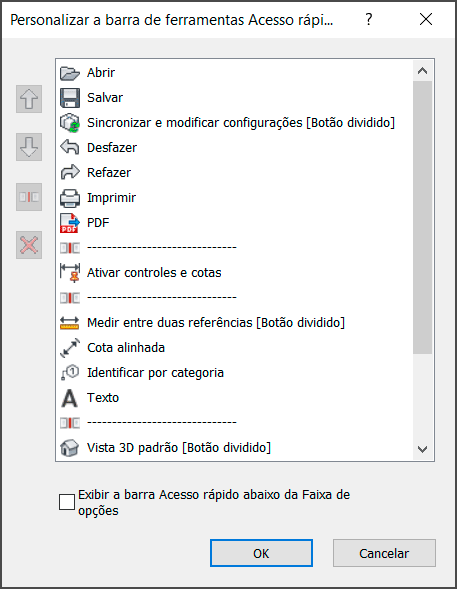

Na janela Personalizar a barra de ferramentas de acesso rápido você pode alterar a ordem em que as ferramentas são exibidas, inserir espaçadores ou mesmo remover ferramentas.
Mas e se eu quiser adicionar uma ferramenta?

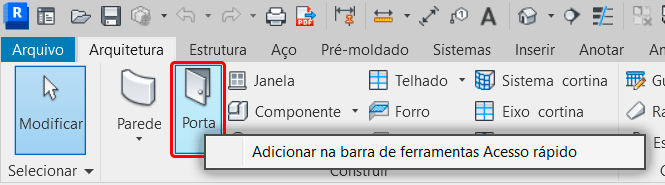

Mais simples ainda, basta ir até a ferramenta desejada, clicar com o botão direito e selecionar a opção Adicionar na barra de acesso rápido.
Imediatamente a ferramenta é adicionada a barra de Acesso rápido.
Título do arquivo
Não exatamente uma barra de ferramentas, mas no topo da tela, bem ao centro são exibidas informações importantes do seu arquivo.
Temos três, porém importantes informações aqui, a iniciar pela versão do Revit, seguido do Nome do arquivo e por fim a vista ativa deste arquivo.
Em um primeiro momento pode parecer bem tudo bem óbvio, mas o Revit permite que você consiga visualizar mais de um arquivo ao mesmo tempo, desta forma podemos conferir rapidamente qual nome do arquivo e qual a vista esta ativa no momento.
Infocenter
O Infocenter permite acessar diversos recursos online relacionados ao Revit.

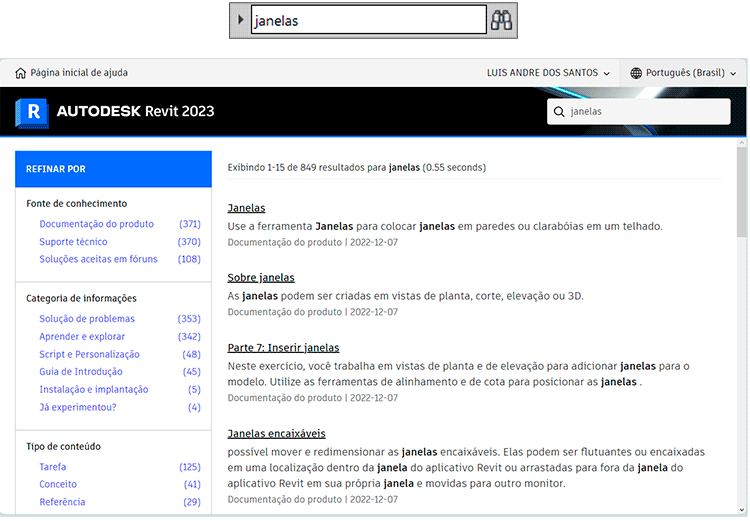

Observe que temos um campo de busca, onde você pode pesquisar por alguma ferramenta que você tenha alguma dúvida, de forma que você é imediatamente direcionado ao site de Ajuda do Revit, que irá exibir tutoriais e dicas relacionadas a ferramenta pesquisada.
Você também consegue acessar a Autodesk App Store para baixar plugins (pagos ou gratuitos), além da possibilidade de acessar o Fórum do Revit em português, onde você pode postar suas dúvidas.

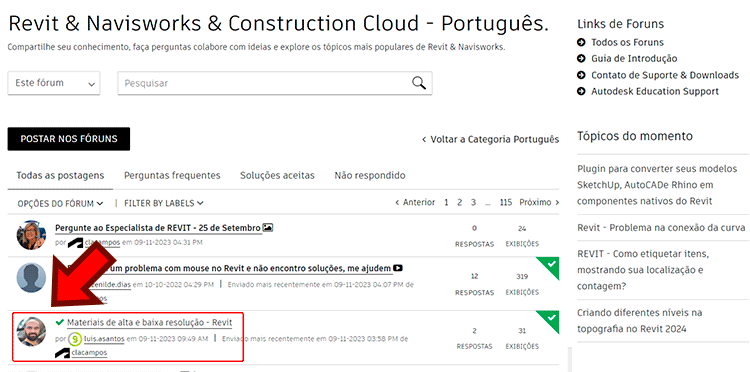

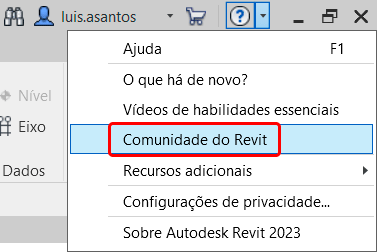

Eu faço parte do fórum e estou sempre por lá ajudando a galera.
Faixa de opções – Ribbon

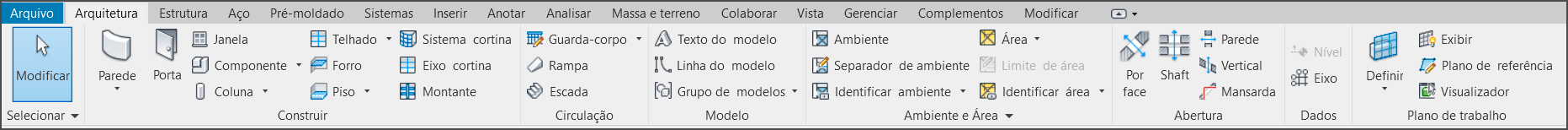

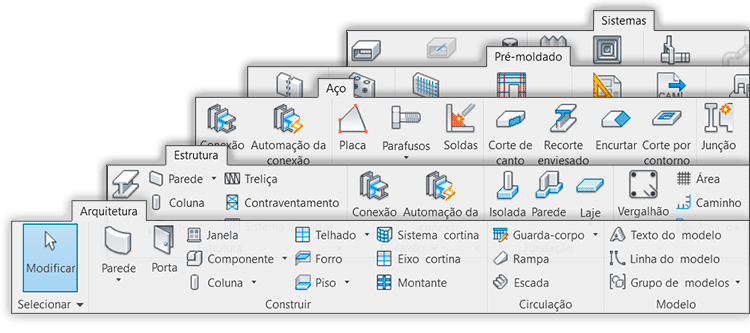

A faixa de opções é organizada em uma sequência de abas, onde cada uma reúne um conjunto específico de ferramentas.
A faixa de opções disponibiliza todas as ferramentas necessárias para o desenvolvimento do seu projeto.
Cada aba é organizada em diferentes painéis, que são nomeados por assunto, facilitando muito a localização das ferramentas.

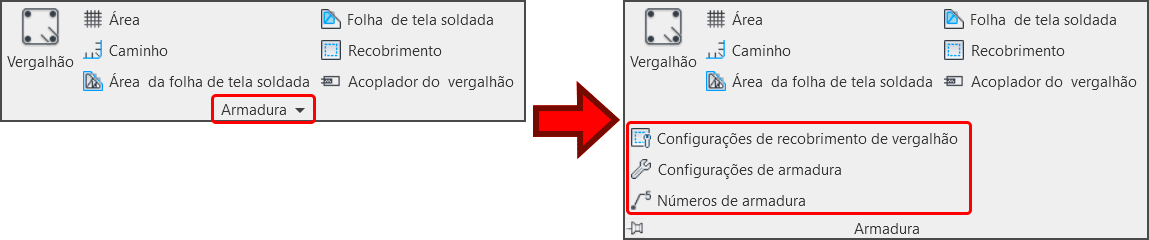

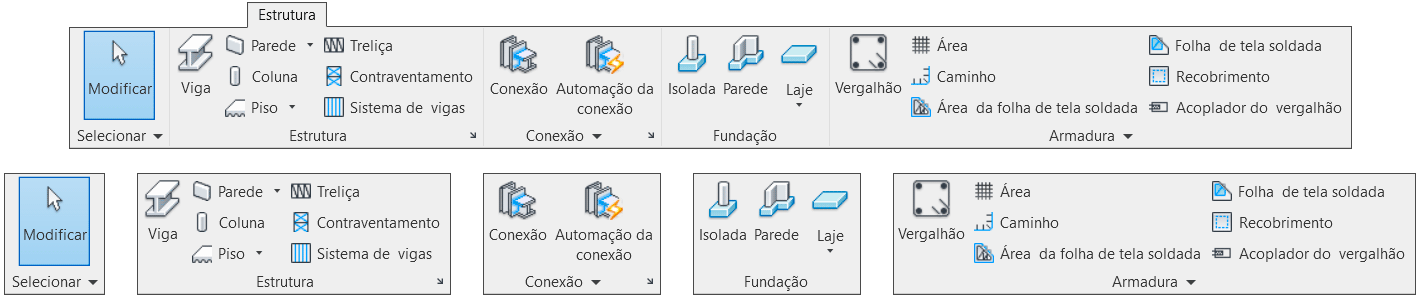

Alguns painéis podem ser expandidos, mostrando ferramentas e recursos relacionados.

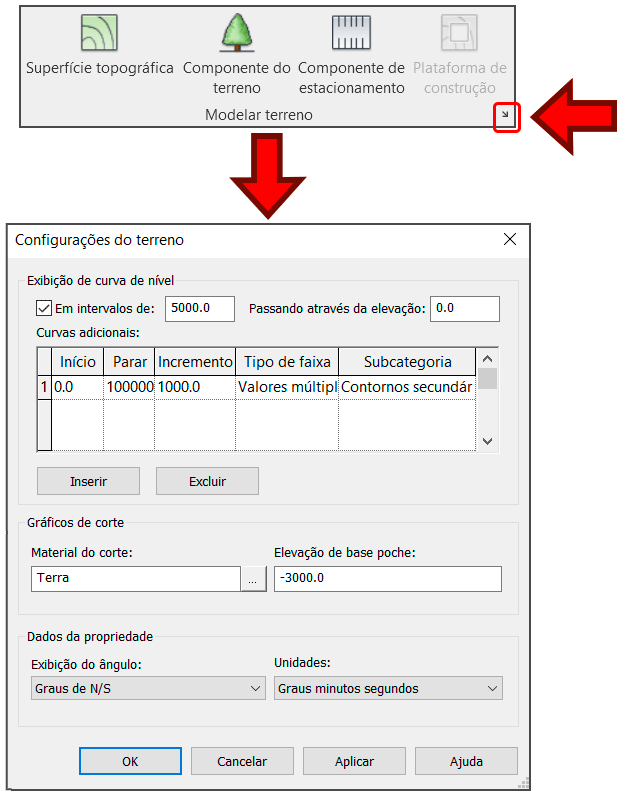

Em outros temos uma seta que abre uma caixa de diálogo para definir configurações relacionadas.
Por fim temos ferramentas que demandam de um conjunto de configurações para o seu correto funcionamento, de forma que o Revit adiciona uma nova aba de ferramentas “temporária”, conhecida como aba de contexto.

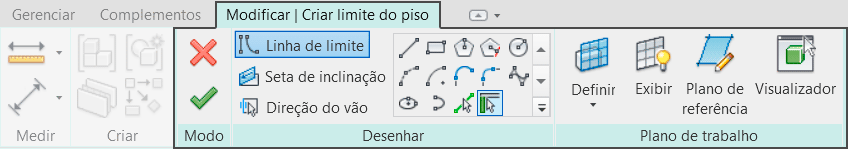

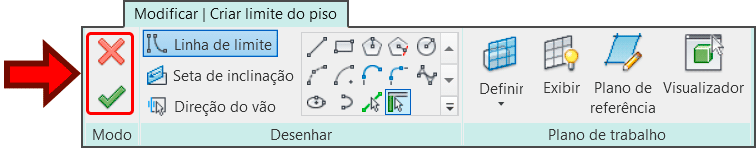

As abas de contexto são coloridas, indicando que a aba é temporária. Outro aspecto importante é que geralmente esta aba “bloqueia” as demais ferramentas, ou seja, você precisa finalizar ou cancelar a ferramenta em uso para que as demais sejam liberadas novamente.

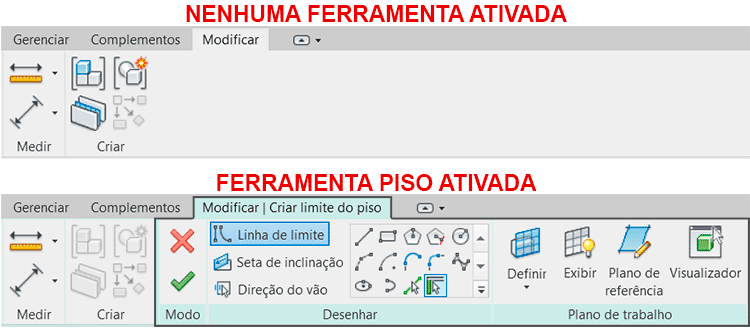

A aba Modificar merece atenção especial, uma vez que quando não estamos com nenhuma ferramenta ativada, ela exibe recursos básicos de edição, porém ao ativar uma ferramenta, você é direcionado para esta aba, onde temos novos recursos de edição.
Barra de opções

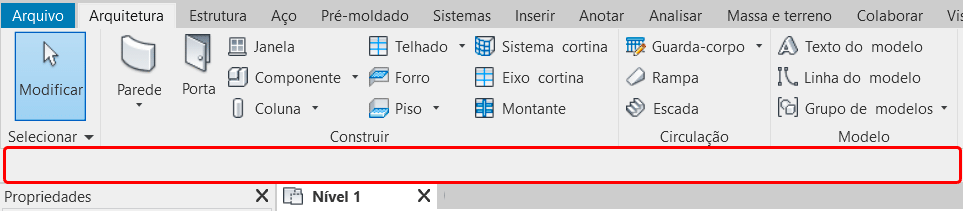

A barra de opções é um espaço logo abaixo da Faixa de opções, que em um primeiro momento está vazio.
Porém conforme você ativa determinadas ferramentas, opções adicionais de configuração da ferramenta serão exibidas.
A barra de opções é um importante recurso para a correta configuração de diversos recursos dentro das ferramentas da Faixa de opções.
Paleta de Propriedades

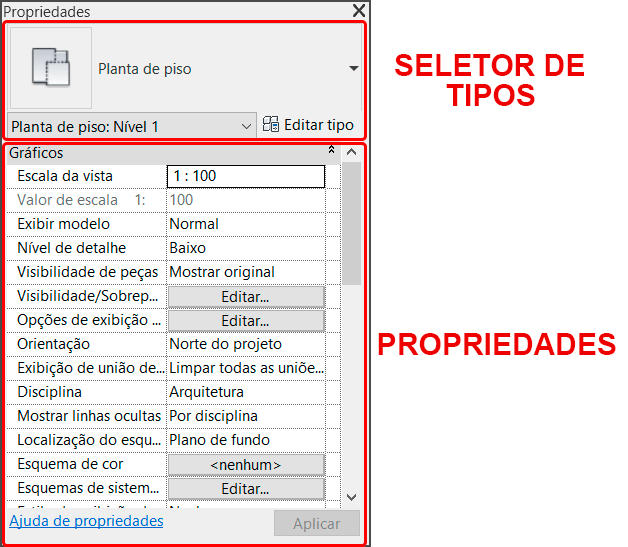

A paleta de Propriedades é composta por um seletor de tipos que identifica o tipo de família que está selecionado e fornece uma lista suspensa com todos os outros tipos disponíveis, além de ser possível visualizar e modificar os parâmetros que definem as propriedades dos elementos.
A paleta de Propriedades tem três “modos” de funcionamento, que são com objetos selecionados e sem objetos selecionados.
Como assim três modos?

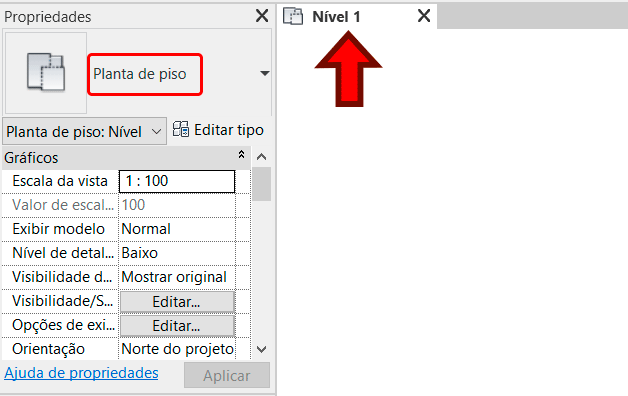

Quando não há nenhum objeto selecionado ou ferramenta ativada, ela exibe as propriedades da vista atual. Por exemplo, não selecionei nem ativei nada, então as informações exibidas são da Planta de piso: Nível 1.
Os outros dois modos são quando ativamos uma ferramenta, que podemos chamar de modo criação e quando selecionamos um objeto, que podemos chamar de modo edição.

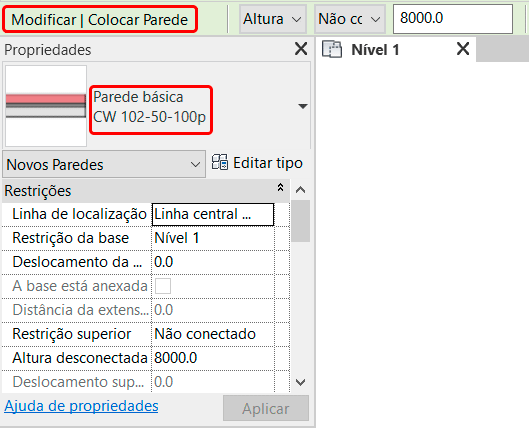

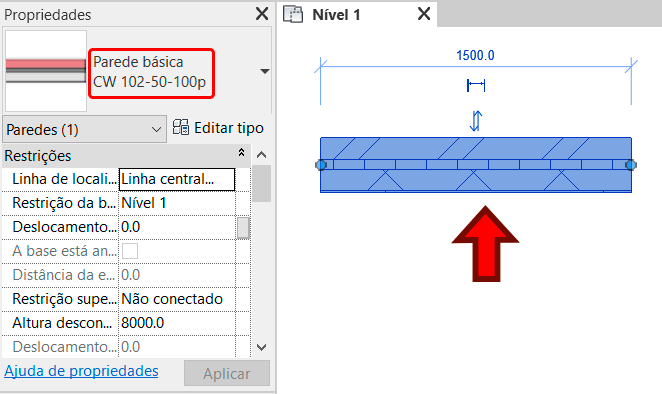

Ao clicar em uma ferramenta qualquer, por exemplo, a parede, temos acesso aos tipos disponíveis de parede e suas respectivas propriedades. Aqui você pode escolher um novo tipo de parede para ser inserido no seu projeto e ajustar suas características no campo de propriedades.
Já ao selecionar uma parede existente no projeto, as propriedades exibidas passam a ser as da parede selecionada, de forma que podemos alterar o tipo de parede selecionada e também as suas características no campo de Propriedades.
Estes “modos” de funcionamento são muito simples, porém fundamentais para o bom uso da paleta de propriedades.

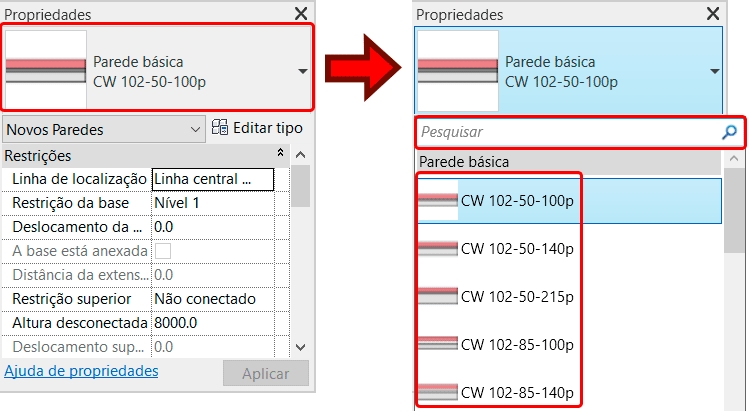

Não menos importante, temos o seletor de tipos, onde podemos escolher dentro de uma lista suspensa, onde você pode usar a opção de rolagem ou o campo de pesquisa para localizar a opção que você precisa.

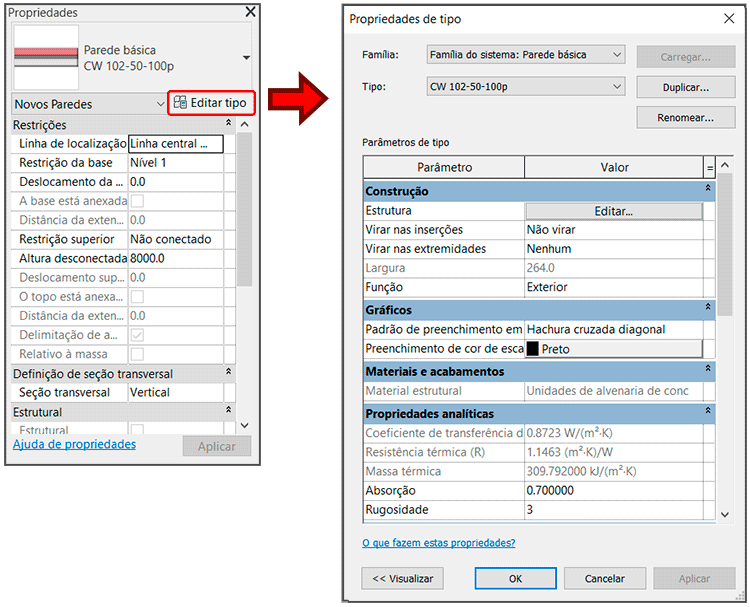

Logo abaixo do seletor de tipos temos efetivamente as propriedades do elemento selecionado. Lembrando que no Revit temos propriedades de tipo e propriedades de instância.
Se você não sabe a diferença ou ainda faz confusão com a relação entre Tipo e Instância, vou deixar o link de um artigo completo sobre o tema:
Dentro da paleta de propriedades temos acesso as informações de instância da família, ou seja, apenas a família que está sendo criada ou que está selecionada será afetada pelos ajustes aqui realizados. Se quiser alterar as propriedades de tipo clique em Editar tipo para acessar a sua janela.

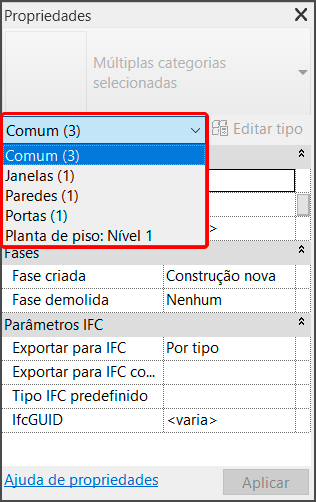

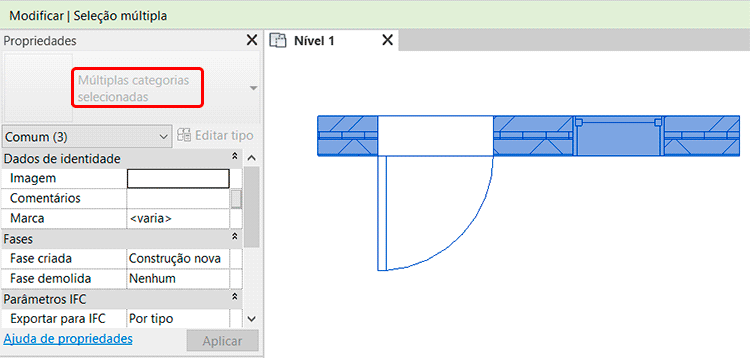

Quando selecionamos objetos de diferentes tipos é exibida a mensagem de múltiplas categorias selecionadas.
Nestes casos, apenas as propriedades em comum de todas as categorias serão exibidas, mas você pode usar o Filtro de Propriedades e escolher qual categoria deseja editar.

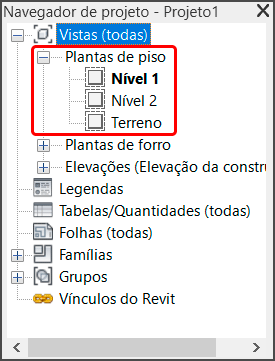

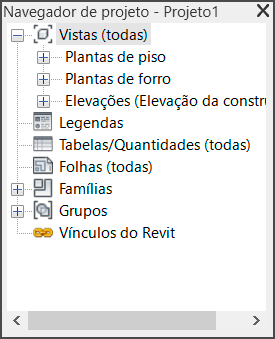

O Navegador de projeto exibe, de forma hierárquica, todas as vistas, tabelas, folhas, grupos e outras partes do projeto atual.
Projetos de grande porte podem ter centenas de de informações, que são organizadas e agrupadas por categorias, que podem ser contraídas ou expandidas clicando no “+” do lado esquerdo de cada categoria.

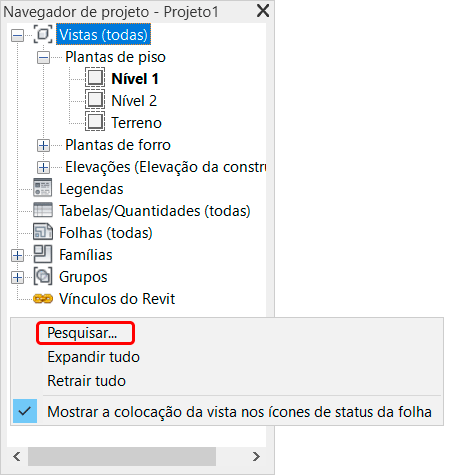

Também é possível localizar o que você precisa fazendo uma busca. Em versões anteriores a 2024 é necessário clicar com o botão direito e selecionar a opção Pesquisar.
Já na versão 2024 o campo de busca foi incorporado ao topo do Navegador de projeto.
A forma como as categorias e assuntos são organizados no Navegador de projeto é personalizável, então se quiser aprender a customizar o seu Navegador vou deixar o link de um artigo completo sobre o tema:
NAVEGADOR DE PROJETOS PERSONALIZADO
Vistas do projeto – Área do desenho
A vista do projeto corresponde a sua área de trabalho no Revit, que pode conter desenhos, folhas e tabelas.

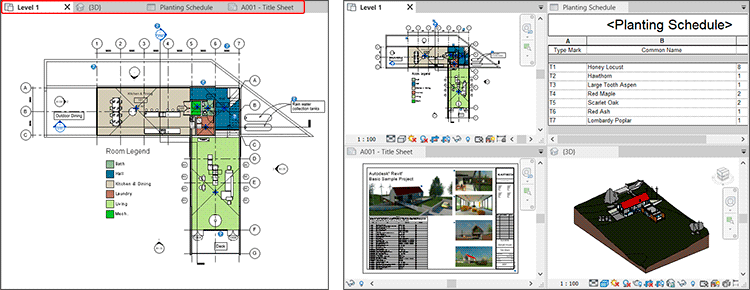

O Revit permite que múltiplas vistas sejam exibidas simultaneamente, de forma que podem ser organizadas em guias ou lado a lado.
Se quiser saber mais sobre como gerenciar a exibição das janelas do seu projeto, vou deixar um link para um artigo completo sobre este assunto:

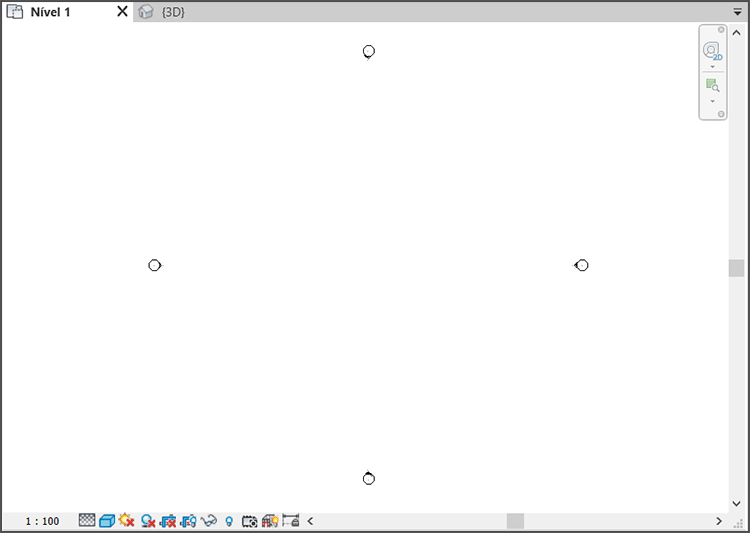

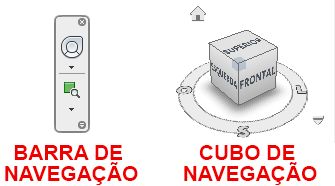

De acordo com o tipo de vista temos diferentes ferramentas de navegação. Em vistas técnicas (planta, corte, elevação, etc.) temos uma barra de navegação mais simples, já em vistas 3D, temos o cubo de navegação (View cube) com um leque maior de recursos.
Barra de controle de vista

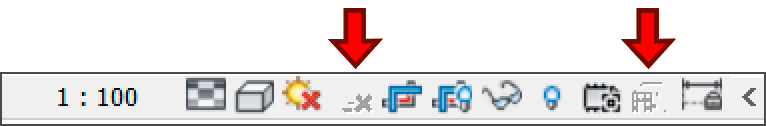

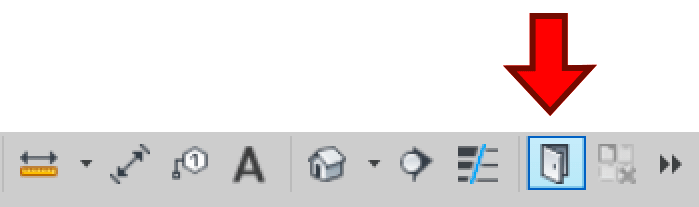

A barra de controle de vista oferece uma série de controles de exibição da vista atual.
Todos os recursos exibidos na barra de controle de vista afetam exclusivamente a vista atual, sendo possível personalizar diversos aspectos que vão desde escala de impressão, nível de detalhes, cores entre outros.
Para que a configuração aplicada a uma determinada vista seja aplicada a outra é necessário a criação de modelos de vista. Se quiser saber mais sobre modelos de vista vou deixar um link de um artigo completo sobre o tema:

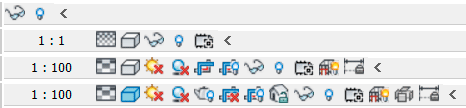

De acordo com o tipo de vista ativado podemos ter mais ou menos opções dentro da barra de controle de vista.
Uma outra situação comum é quando alguns campos estão “bloqueados”, de forma que não podemos editar aquela funcionalidade.

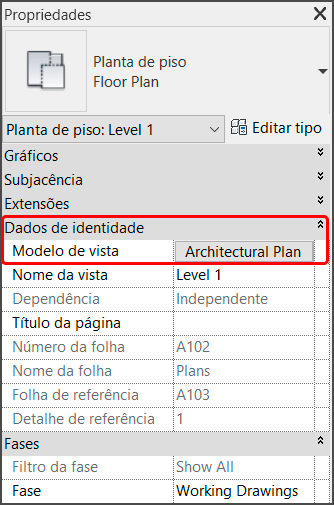

Isso acontece quando temos um modelo de vista aplicado, sendo necessário editar o modelo de vista ou liberar estes campos. Para conferir se tem algum modelo de vista ativado basta ir a paleta de propriedades, no campo Dados de identidade.
Barra de status
Este campo efetivamente dá nome a barra, aqui são exibidas informações relacionadas ao projeto e ferramentas que estão sendo utilizadas.
A barra de status passa despercebida pela maioria dos profissionais, porém nela temos informações dos objetos selecionados, atalhos de ferramentas, progresso de processos em andamento e diversas outras opções.
Se quiser saber mais sobre a barra de status vou deixar o link de um artigo completo sobre essa ferramenta:
Worksets
Worksets é um recurso do Revir para trabalho colaborativo, onde um projeto pode ser subdividido em partes, de forma que cada Workset é uma coleção de elementos de construção (paredes, portas, janelas, etc.) ou elementos gráficos (vistas, folhas, tabelas, etc.).
Os Worksets são partes do arquivo, que como tal, podem ser abertos, fechados ou gerenciados de forma totalmente independente.
Opções de projeto
Opções de projeto permite que você apresente diferentes soluções de um mesmo projeto sem a necessidade de se criar novos arquivos.
Este é um recurso muito prático quando estamos nos estágios iniciais do projeto e determinados elementos precisam ser aprovados pelo cliente. Se quiser saber mais sobre esta ferramenta, vou deixar o link para um artigo completo sobre este recurso:
Barra de seleção
A barra de seleção controla as diferentes formas de selecionar os diferentes elementos presentes no seu projeto.
Aqui podemos definir quais elementos do projeto são selecionáveis ou não. Apesar de ser extremamente simples, uma correta configuração dessas opções pode agilizar muito o seu fluxo de trabalho, principalmente quando estamos com projetos grandes e com um volume muito grande de objetos.
Se quiser saber mais sobre a barra de seleção, vou deixar o link de um artigo completo sobre este conjunto de ferramentas:
Conclusão
Conhecer bem a interface do Revit é fundamental tanto para iniciantes bem como profissionais mais experientes, de forma que possam tirar o máximo de proveito possível das ferramentas que o Revit nos oferece.
