Plano de inserção no Promob permite definir em qual superfície o módulo será hospedado, facilitando a organização do seu projeto!
Dentro do Promob, os módulos nunca ficam “flutuando”, mas sim hospedados a um plano de inserção que nada mais é do que a associação do módulo a uma superfície, que passa a ser o seu plano de trabalho.

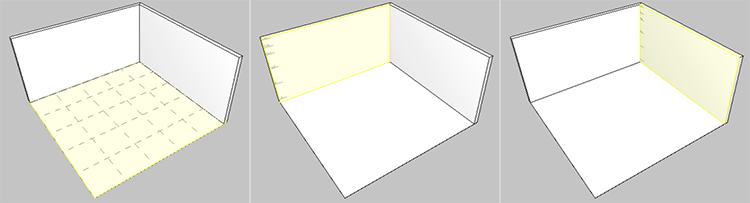

Para identificar que uma superfície foi reconhecida como um possível plano de inserção, ao arrastar um módulo para dentro do projeto o Promob exibe um “plano amarelo” sobre a superfície, indicando que o módulo pode ser hospedado ali.

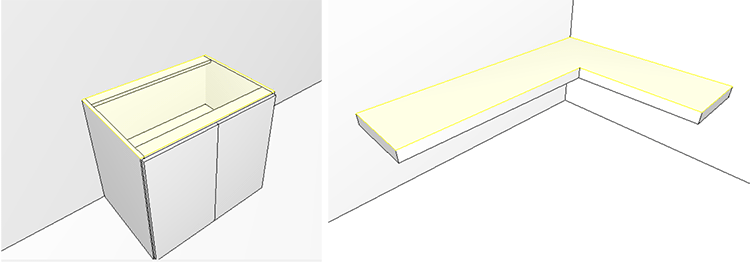

A primeira coisa que pensamos quando falamos de um plano para hospedar um módulo são paredes ou pisos, qualquer item presente no projeto pode ser considerado um plano de inserção, como geometrias ou até mesmo outro módulo.
Ao arrastar um módulo sobre uma superfície ela é imediatamente transformada em um plano de inserção, porém é comum você passar o mouse na “superfície errada”, então para trocar de plano de inserção, mova o mouse para a superfície desejada e clique com o botão direito do mouse.
Inserido o módulo, perceba que ele fica “contido” dentro da superfície, isto é, ele pode ser arrastado e reposicionado, porém sua movimentação se limita ao tamanho da superfície.
Mas e se eu coloquei o módulo na superfície errada?
Dá sim, basta selecionar o módulo, arrastar para a superfície correta e clicar com o botão direito para trocar de superfície.

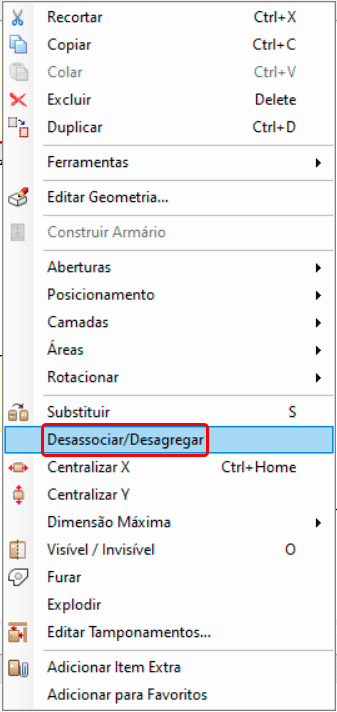

No Promob, o principal “plano de trabalho” é o chão, desta forma é possível “resetar” o plano de inserção. Para isso selecione o módulo desejado e clicando com o botão direito escolha a opção Desassociar/Desagregar.
No exemplo abaixo, observe que a parede que era o plano de trabalho original estava e amarelo e ao Desassociar o módulo o piso passou a ficar amarelo.
Não vi muita diferença depois de desassociar o módulo.

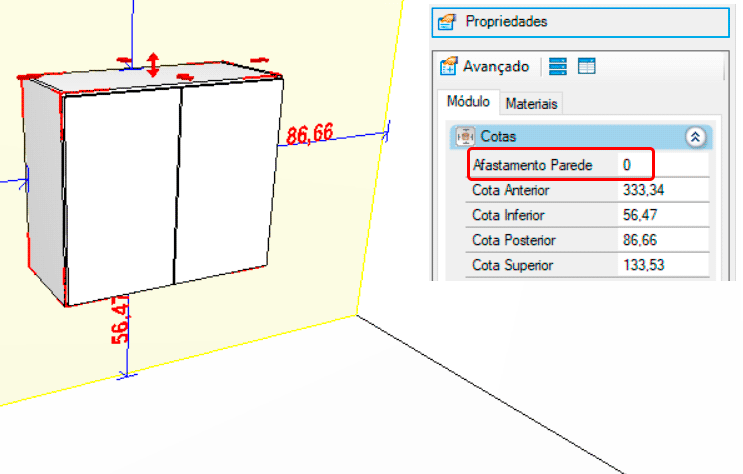

Ao ativar o comando de desassociar, o Promob irá respeitar a posição original do módulo, porém suas propriedades passam a ficar associadas ao piso. Por exemplo, na posição original, observe que o plano de inserção é a parede e temos no painel de Propriedades o campo Afastamento parede.

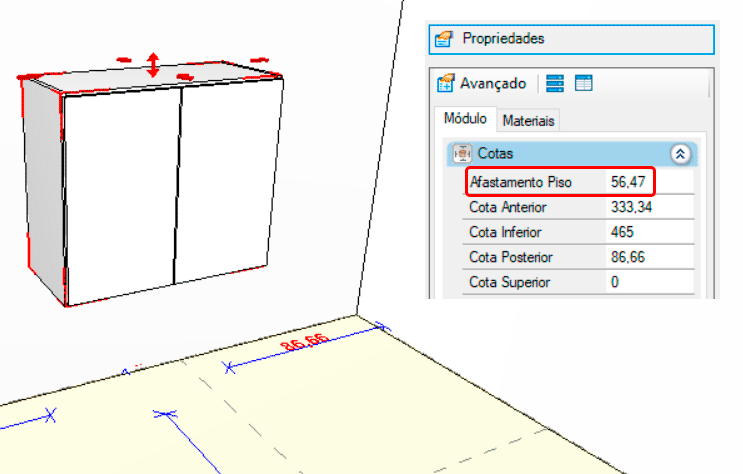

Após desassociar o módulo, ao selecioná-lo o piso é exibido como o novo plano de trabalho e no painel de Propriedades temos no lugar de Afastamento parede o campo Afastamento piso.

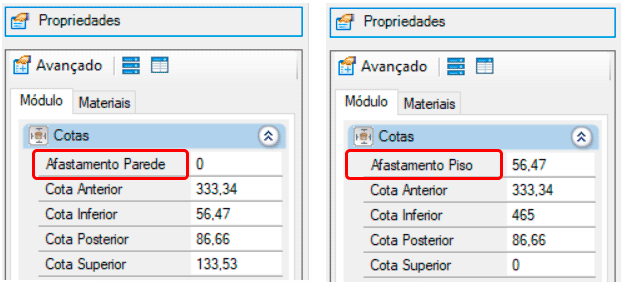

Comparando as duas janelas de Propriedades perceba que o campo Afastamento piso mudou para Afastamento parede e temos o valor automaticamente preenchido, para que você não precise corrigir a localização do módulo.

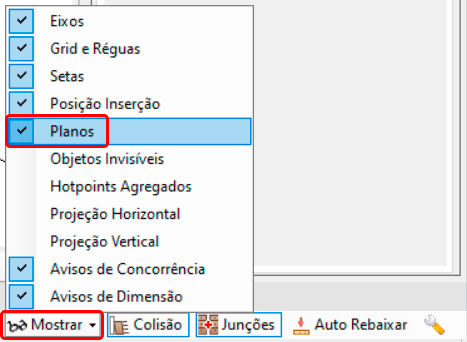

Caso o plano de inserção não esteja sendo exibido (em amarelo), você pode conferir no canto inferior direito da tela, dentro da opção Mostrar. O campo Plano de inserção precisa estar com um “check”.
Conclusão
O plano de inserção no Promob é um recurso indispensável para o correto posicionamento e organização do seu projeto dentro do Promob!
