Portas, janelas e aberturas no Promob são a base de qualquer projeto, então é fundamental que você consiga inseri-los corretamente. Aprenda agora!

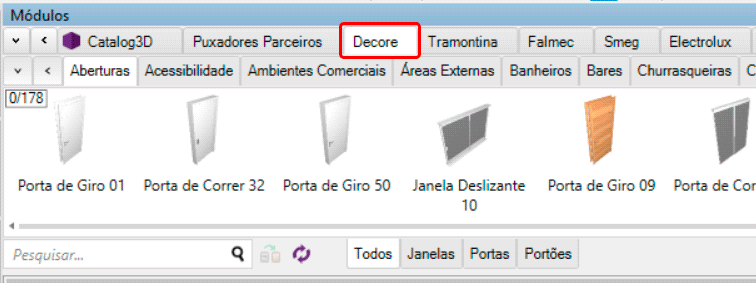

No Promob temos uma ferramenta exclusiva para a criação de paredes, porém na etapa de inserir portas e janelas, devemos ir até a aba módulos, dentro da categoria Decore.

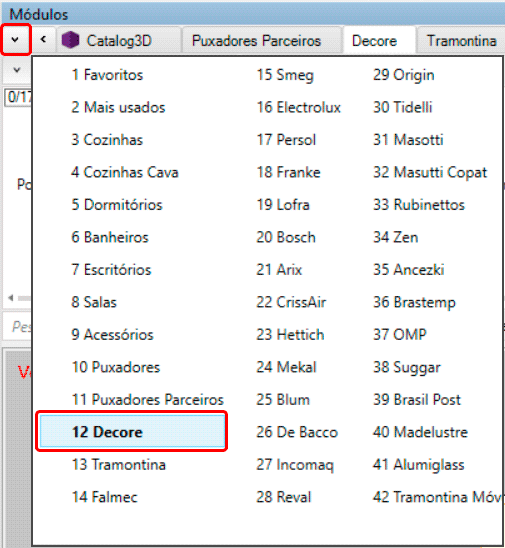

Se estiver com dificuldades de encontrar a categoria Decore, basta ir até o primeiro botão no canto superior direito do painel Módulos e clicar para exibir a lista completa de Bibliotecas, ali você vai encontrar a Família Decore.

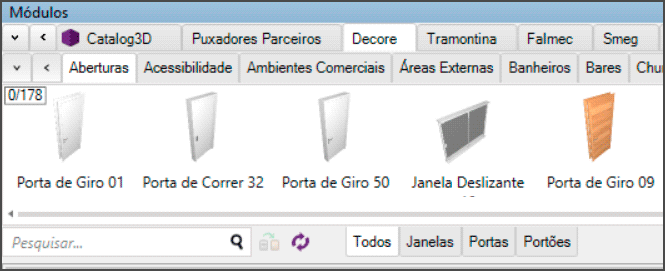

Dentro da aba Decore a primeira Família de módulos que temos é a de Aberturas, onde já conseguimos visualizar algumas portas e janelas a disposição.

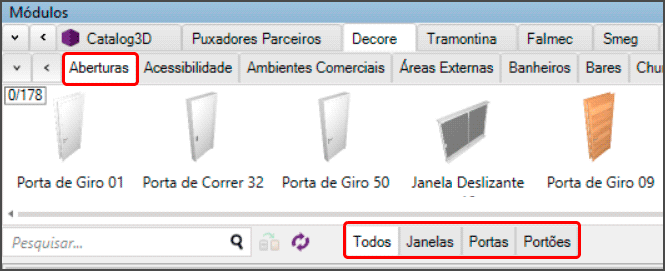

Porém observe que na barra inferior temos sub-famílias, que organizam as Aberturas como Janelas, portas e portões, facilitando a localização do que você precisa, porém dá pra melhorar.

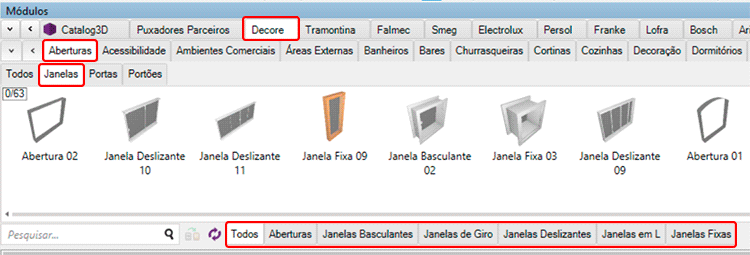

Se você clicar na guia Janelas, vai perceber que temos outra “camada” de subcategorias, classificando e organizando as janelas por tipologia.
Este processo vale tanto para janelas, como para portas e portões, facilitando muito a localização de qualquer tipo de módulo. Se quiser saber mais sobre a organização de módulos do Promob e outras informações, vou deixar o link de um artigo completo que fiz sobre inserir módulos do Promob.
Janelas no Promob
Para inserir uma porta ou janela é o mesmo processo que fazemos com um módulo qualquer. Basta selecionar a porta ou janela e arrastar para a parede desejada.
Mas aqui temos um detalhe importante que é sobre a face interna e externa da parede.
Como assim?

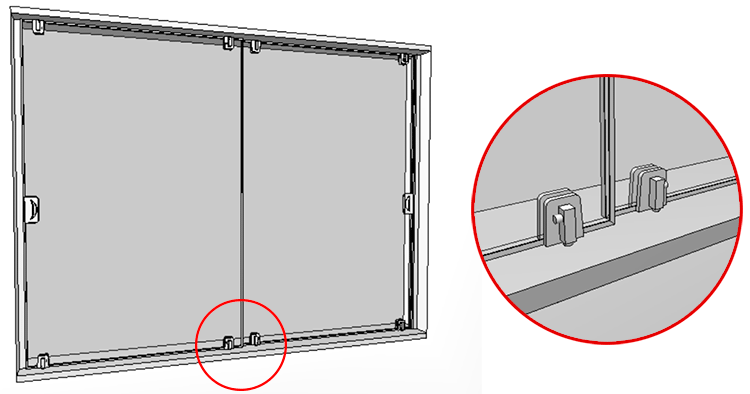

Tanto uma porta como uma janela possuem um lado “correto” para serem inseridos. Por exemplo, uma janela precisa ficar com seus trincos de fechamento para o lado interno do ambiente.
Mas e se eu colocar do lado errado? Já era?

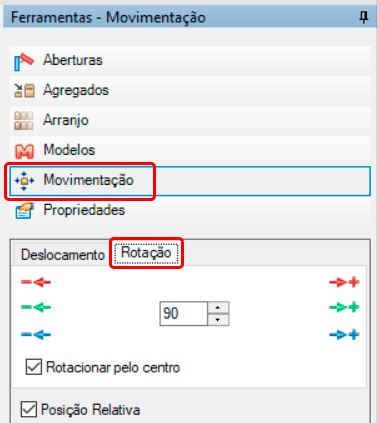

Calma, dá para resolver. Basta selecionar a porta ou janela e no painel de Propriedades (Lateral direita da tela) localizar o campo Movimentação e clicar na aba Rotação.
Quando falamos de rotação de um elemento o Promob vai permitir girar nos três eixos (X, Y e Z) e vai preservar a posição original do objeto.

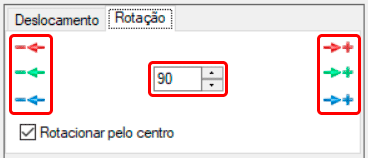

Observe que temos dentro da aba Rotação setas coloridas indicando o Eixo de rotação:
- Vermelho – Eixo X
- Verde – Eixo Y
- Azul – Eixo Z
Já ao centro temos o valor da rotação, que por padrão tem o valor de 90°.
Achei complicado isso…

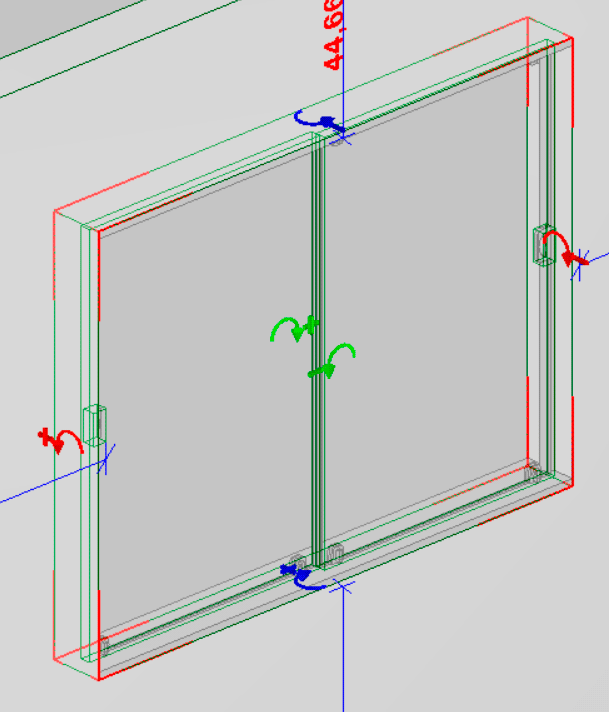

Relaxa, é mais fácil fazer as modificações diretamente na tela. Observe que os eixos são exibidos em pontos estratégicos.
Mas para facilitar ainda mais, se preocupe apenas com o eixo Z (azul) e evite alterar o valor padrão de 90, pois valores inferiores só vão aumentar a quantidade de cliques para corrigir a janela.
Com o valor de 90° com dois cliques no eixo azul e a janela já está corrigida. Mas para evitar esse problema tome o cuidado de inserir as janelas sempre pelo lado interno dos ambientes.
Agora vamos fazer alguns ajustes na nossa janela, que podem ser de Cotas ou Dimensões.
Como assim? Ambos não são a mesma coisa?

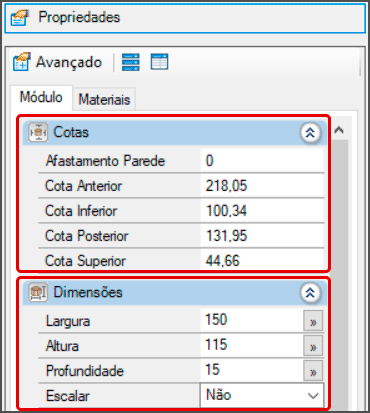

Na verdade não. No Promob cada campo cuida de um assunto diferente, tanto é que são campos separados, que podemos conferir no painel de Propriedades.

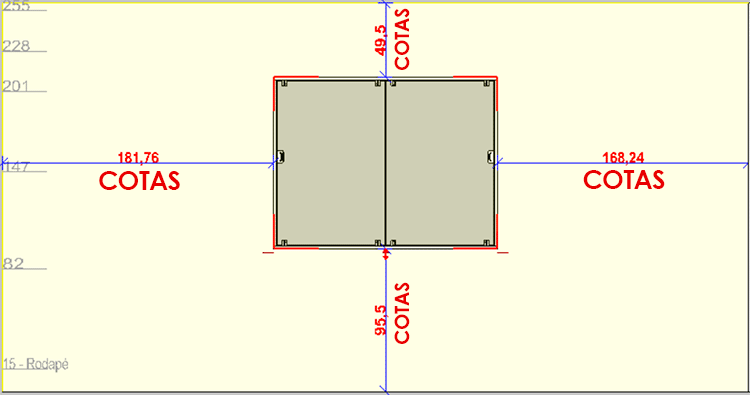

O campo Cotas cuida do posicionamento da janela em relação a parede em que ela foi inserida.
Já o campo Dimensões controla o tamanho efetivo da sua janela.

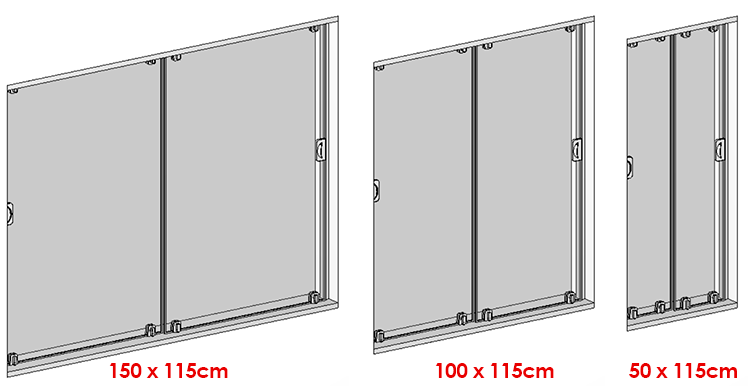

Observe que quando alteramos as medidas de uma janela os ajustes são proporcionais, de forma que não já nenhum tipo de “deformidade” na geometria, o que deixa os modelos muito mais versáteis para o uso em seus projetos.

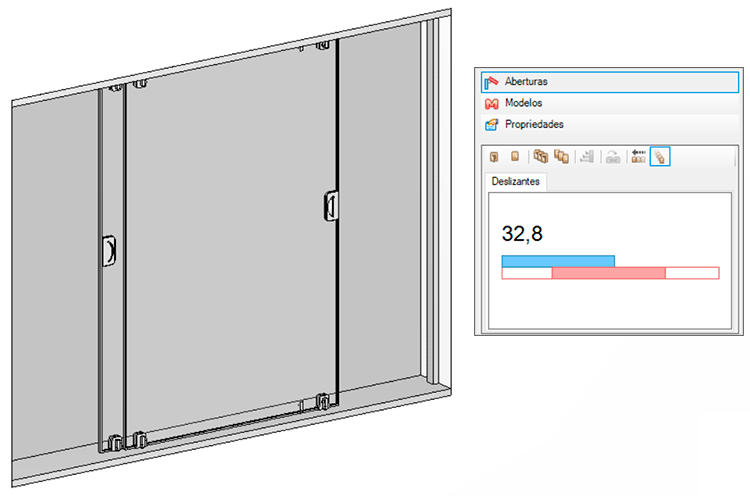

Outro aspecto interessante é que podemos abrir essas janelas. Para isso vá até a janela de Propriedades e no campo Aberturas temos uma imagem que mostra o sistema de abertura da janela, onde podemos definir o percentual de abertura.
Portas no Promob

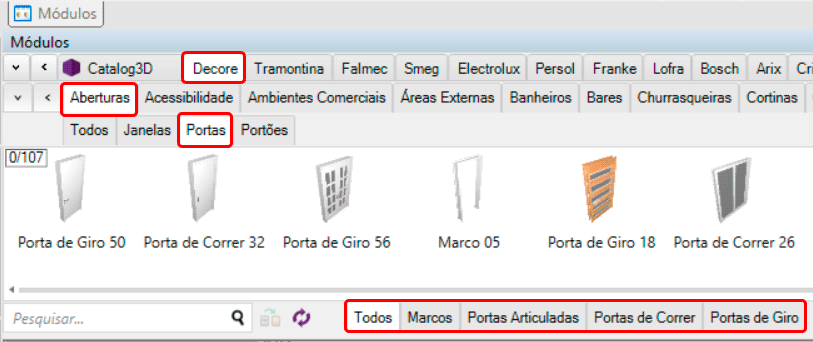

Portas no Promob possuem um sistema bem similar ao das janelas, onde basta acessar a janela de Módulos, onde temos a categoria Decore, família Aberturas e sub-família Portas.
Para inserir uma porta o processo é o mesmo que utilizamos para inserir um módulo, basta escolher o modelo desejado e arrastar para uma parede.

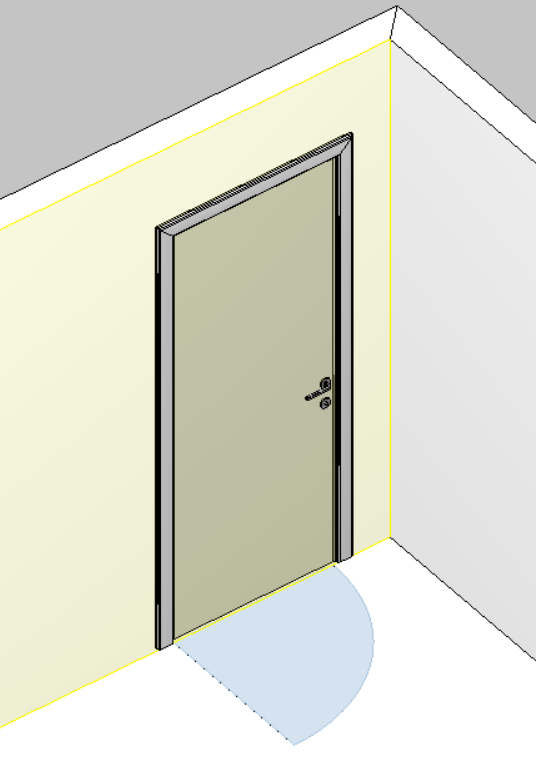

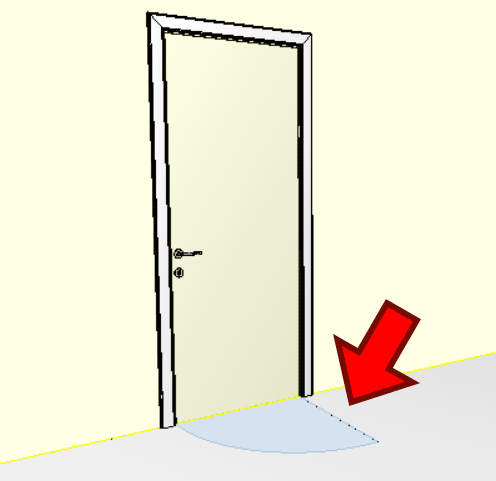

Não se esqueça de inserir as portas pelo lado interno dos ambientes, para não ser necessário fazer a rotação da porta. Observe que nas portas temos uma representação em azul no piso, que permite identificar o sentido de abertura da porta.
Em alguns casos o sentido de abertura da porta não ficará do lado correto, sendo necessário fazer um ajuste.

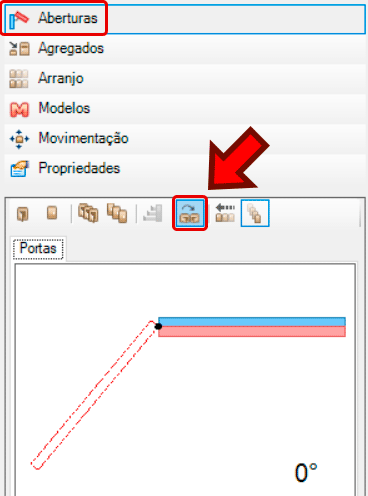

Para corrigir o sentido de abertura você pode ir até o painel de Propriedades e no campo Aberturas clicar sobre o ícone Inverter selecionado.
Mas e se a porta estiver abrindo para o lado errado da parede?
O processo é o mesmo que adotamos para a janela. Selecione a porta e em Propriedades localize o campo Movimentação e clique na aba Rotação.
Agora basta fazer a rotação no eixo Z (azul) e posicionar a porta corretamente.
Certo, mas e se eu quiser uma abertura simples na parede?
Aberturas

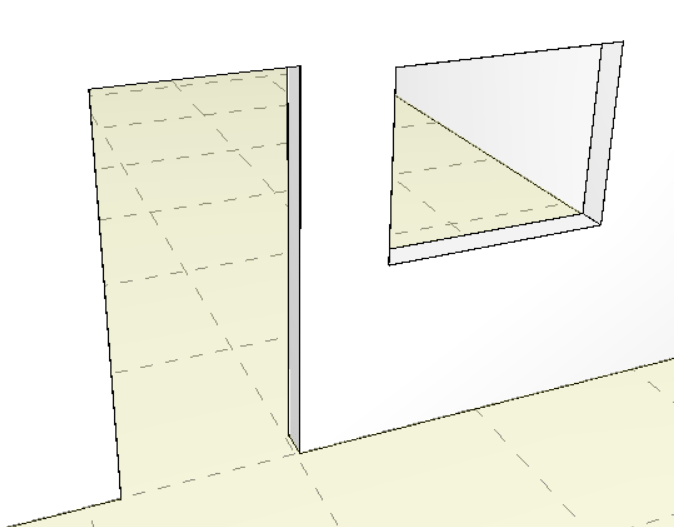

Uma situação muito comum em qualquer projeto é a necessidade de aberturas como portas e janelas porém sem nenhuma “estrutura” como batentes ou acabamentos.
As aberturas, tanto para portas como para janelas, está disponíveis junto das portas e janelas normais, basta selecionar o modelo correto.

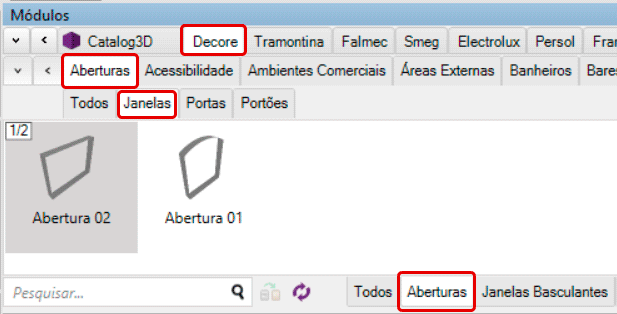

Para localizar uma abertura de janela vá para a aba Decore, família Abertura, sub-família Janelas e por fim sub-família Aberturas.

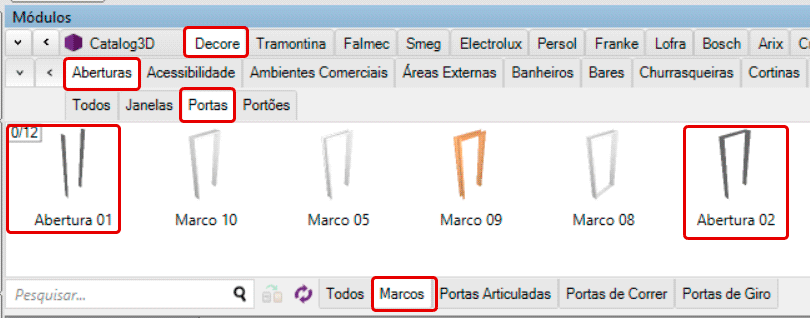

Já para portas, vá para a aba Decore, família Aberturas e em portas localize a sub-família Marcos. Neste caso são as opções Abertura 01 e Abertura 02.
Agora você pode inserir qualquer tipo de abertura em seus projetos.
Conclusão
Portas, janelas e aberturas são um dos recursos mais básicos do Promob, portanto é fundamental que você tenha um completo domínio destas ferramentas!
