Recorte de profundidade no Revit é um recurso que controla a exibição de elementos que não estão perpendiculares a vista, que podem gerar alguns problemas de interpretação do projeto. Aprenda a configurar agora!

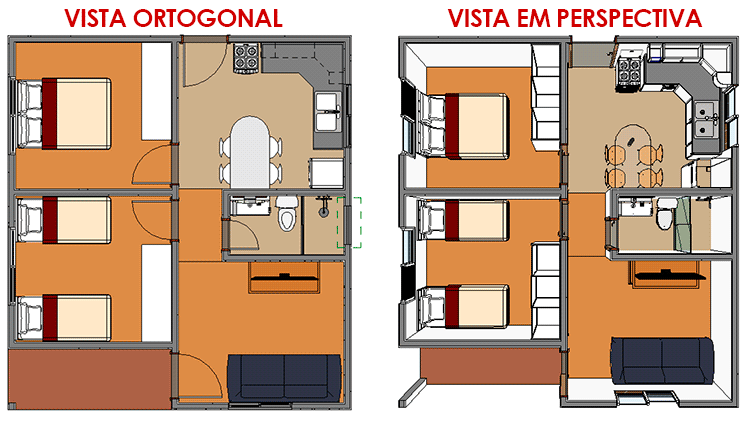

Quando trabalhamos com vistas técnicas em um projeto utilizamos vistas ortogonais, isto é, sem o efeito de profundidade.
![Recorte de profundidade no Revit 2 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-02.png?quality=100&f=auto)
Isso vale tanto para vistas em planta como vistas em corte ou elevação, pois permitem um melhor entendimento das informações do projeto, só que para obtermos um resultado adequado precisamos nos preocupar com o recorte de profundidade.
Mas o que é o recorte de profundidade?

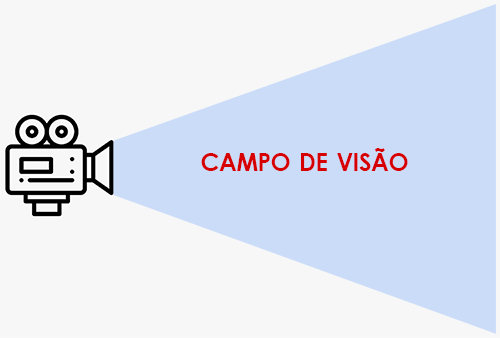

A forma mais simples de entender o recorte de profundidade no Revit é imaginar uma câmera que possui um campo de visão “infinito”.
![Recorte de profundidade no Revit 3 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-03.png?quality=100&f=auto)

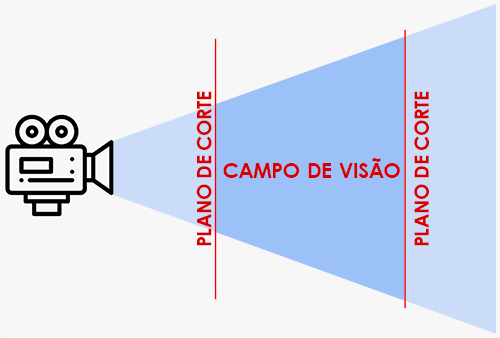

Agora, ao invés de utilizarmos todo o alcance de profundidade da câmera, vamos definir um “intervalo” para este campo de visão, onde temos um plano perpendicular bem próximo da câmera e outro mais distante.
![Recorte de profundidade no Revit 4 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-04.png?quality=100&f=auto)

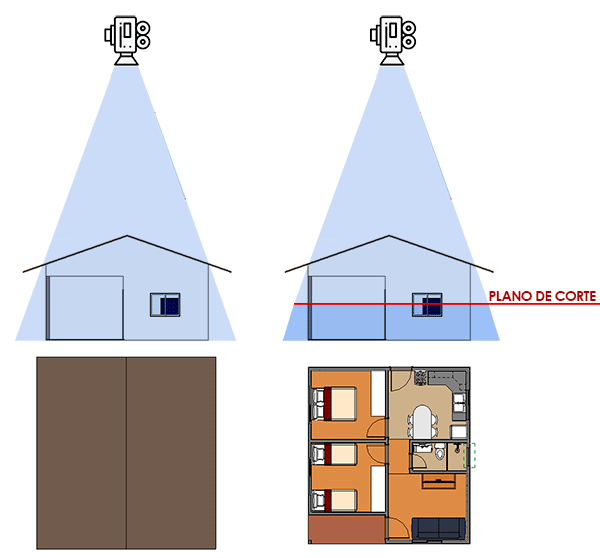

Estes planos de corte tem a capacidade exibir os objetos que estão dentro do campo de visão a partir do plano de corte. Por exemplo, imagine posicionar esta mesma câmera sobre uma casa, com a visão de cima para baixo. Se o plano de corte atravessar a casa teremos a capacidade de visualizar a parte interna da casa.
![Recorte de profundidade no Revit 5 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-05.png?quality=100&f=auto)

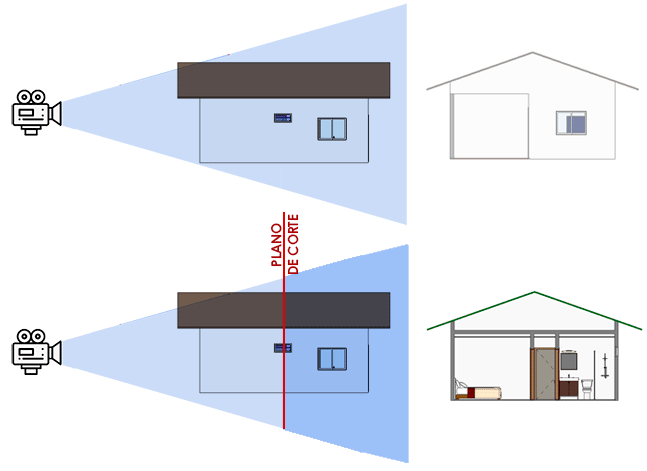

Isso vale para uma visualização em planta como também para vistas em elevação, de forma que podemos especificar exatamente o que vai ficar dentro do campo de visão.
![Recorte de profundidade no Revit 6 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-06A.png?quality=100&f=auto)
Estes são conceitos básicos para o entendimento de uma planta baixa e cortes em um projeto, mas em alguns casos nos deparamos com elementos inclinados no projeto como telhados, paredes e outros elementos construtivos.
Dependendo de como estes elementos foram cortados sua exibição pode ficar confusa, o que implica em fazer uma configuração diretamente na vista para melhorar o seu entendimento, para isso podemos recorrer a ferramenta Recorte de profundidade.
Recorte de profundidade

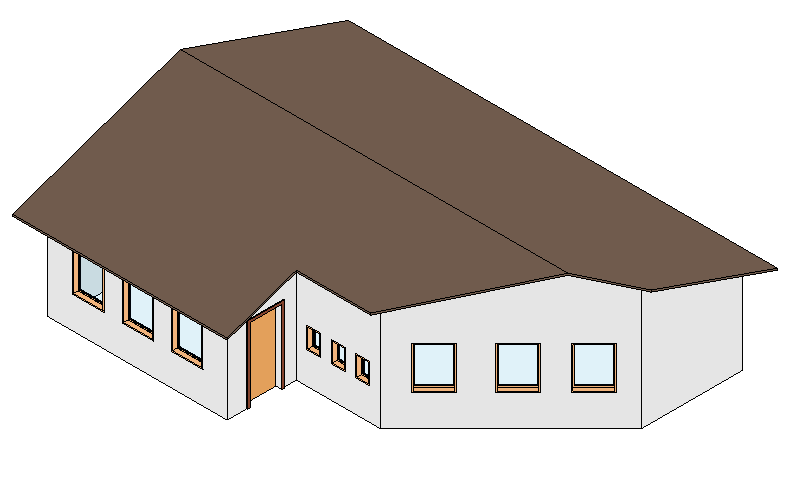

Conforme vimos podemos trabalhar com a ferramenta Recorte de profundidade em elevações ou plantas, desta forma começar com uma elevação de uma casa com telhado duas águas e parede inclinada.
![Recorte de profundidade no Revit 7 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-07.png?quality=100&f=auto)

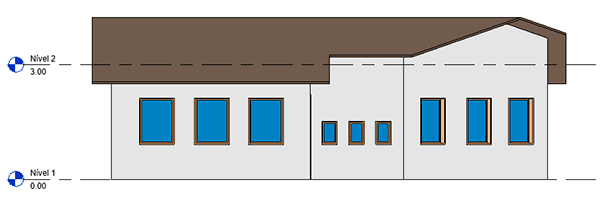

Ao criar uma elevação frontal da edificação a configuração padrão do Recorte de profundidade é para exibir a edificação sem recorte, onde temos um campo de visão total.
![Recorte de profundidade no Revit 8 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-08.png?quality=100&f=auto)
Mas como que configura o Recorte de profundidade?

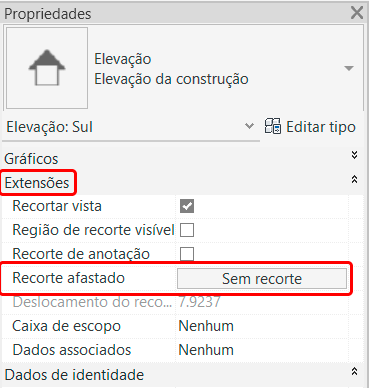

Basta ir até a paleta Propriedades e no campo Extensões localize a opção Recorte afastado.
![Recorte de profundidade no Revit 9 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-09.png?quality=100&f=auto)

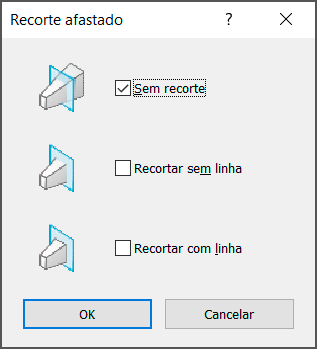

Clicando dentro da opção Recorte afastado (no botão sem recorte) será exibida a janela Recorte afastado.
![Recorte de profundidade no Revit 10 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-10.png?quality=100&f=auto)
Como mencionado logo acima, a forma de exibição padrão é Sem recorte, porém temos outras duas opções, Recortar sem linha e Recortar com linha.

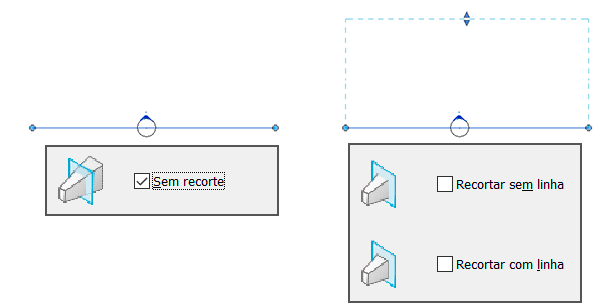

A partir do momento em que selecionamos uma ´das opções com recorte, o símbolo de elevação (quando selecionado) passa a exibir uma “caixa de recorte”.
![Recorte de profundidade no Revit 11 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-11.png?quality=100&f=auto)

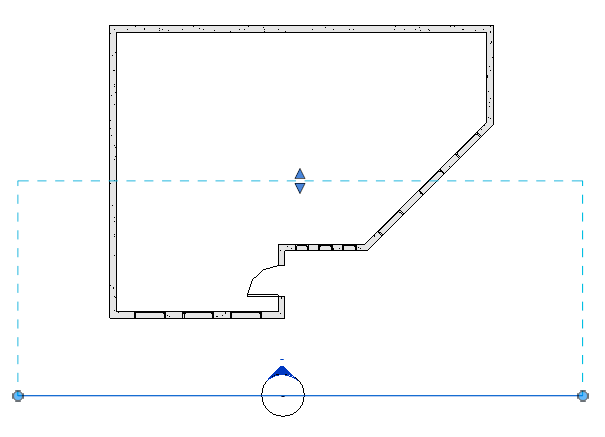

Esta “caixa” corresponde ao limite do nosso campo de visão, desta forma se posicionarmos a caixa de forma a “cortar” a edificação” a visualização se limita a parte da casa que ficar dentro do campo de visão.
![Recorte de profundidade no Revit 12 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-12.png?quality=100&f=auto)

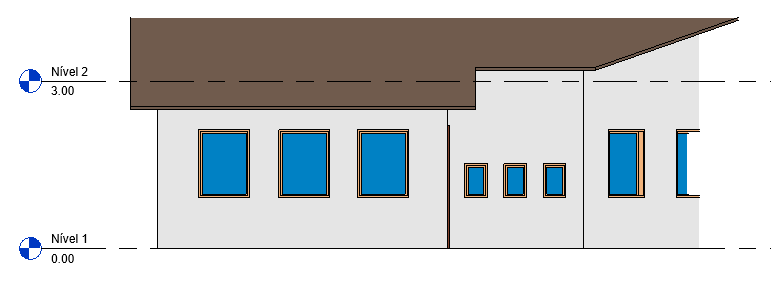

No recorte da imagem acima posicionei a caixa de recorte de forma que a finalizasse em uma parede inclinada, com isso o resultado é uma visão cortada da edificação.
![Recorte de profundidade no Revit 13 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-13.png?quality=100&f=auto)

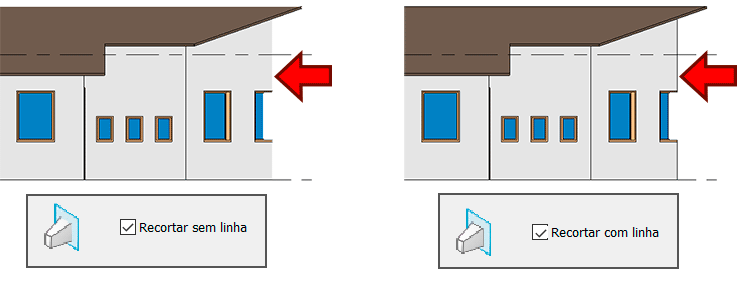

A opção ativada foi a Recorte sem linha. Caso ative a opção Recorte com linha os elementos cortados receberão uma linha delimitando a área do recorte.
![Recorte de profundidade no Revit 14 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-14.png?quality=100&f=auto)

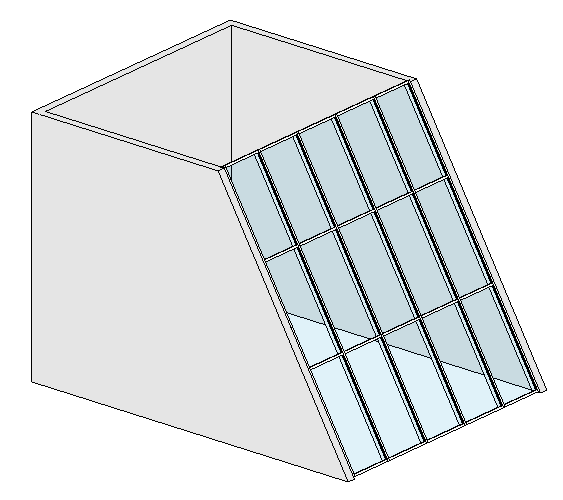

Uma outra situação onde estas opções podem ser ativadas são em vistas de planta onde temos elementos que tenham planos inclinados.
![Recorte de profundidade no Revit 15 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-15.png?quality=100&f=auto)

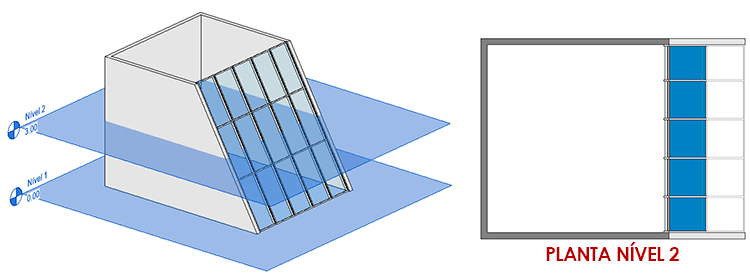

Em uma visão de planta baixa convencional a região de recorte está configurada como “sem recorte”.
![Recorte de profundidade no Revit 16 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-16.png?quality=100&f=auto)

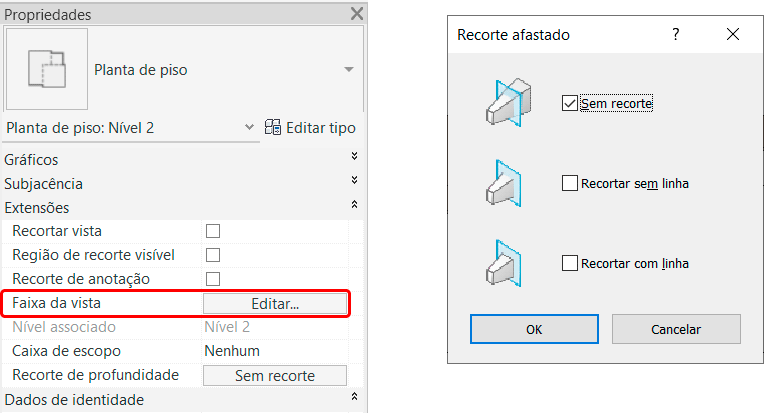

Em uma vista de planta, na paleta de Propriedades a ferramenta muda o nome para Recorte de profundidade, mas as opções são as mesmas.
![Recorte de profundidade no Revit 17 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-17.png?quality=100&f=auto)

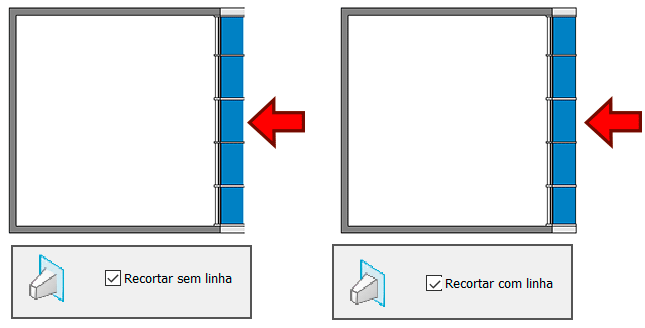

Com isso podemos escolher entre as opções de Recorte com e sem linha.
![Recorte de profundidade no Revit 18 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-18.png?quality=100&f=auto)

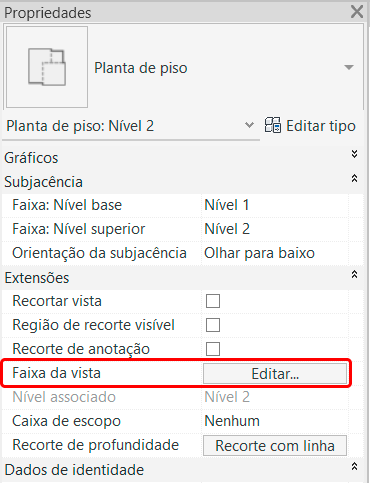

Diferente de uma elevação onde podemos alterar a profundidade de corte diretamente no símbolo de elevação, em uma planta a profundidade de corte está associada a altura da Faixa de vista. Para acessar esta janela vá até a paleta Propriedades e clique em faixa de vista.
![Recorte de profundidade no Revit 19 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-19.png?quality=100&f=auto)

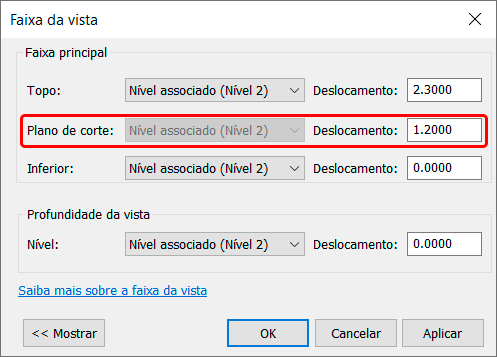

Na janela faixa de vista o valor que define a profundidade do corte é o que está no campo Plano de corte.
![Recorte de profundidade no Revit 20 recorte-de-profundidade](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/05/recorte-de-profundidade-20.png?quality=100&f=auto)
Importante lembrar que este ajuste afeta a faixa de vista por completo, então recomendo cautela quando fizer qualquer tipo de alteração.
Conclusão
A ferramenta Recorte de profundidade é um recurso que controla a exibição de elementos que não estão perpendiculares a vista, onde você tem liberdade de definir a melhor forma de exibição.
