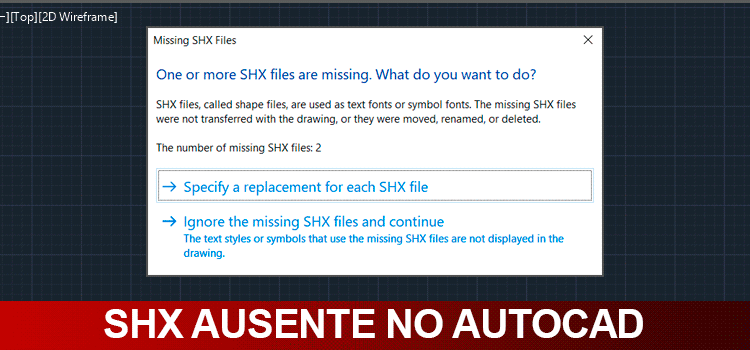

Mensagem SHX ausente no AutoCAD é uma mensagem que aparece em alguns arquivos e se você não sabe o que fazer esse artigo é para você! Aprenda agora!

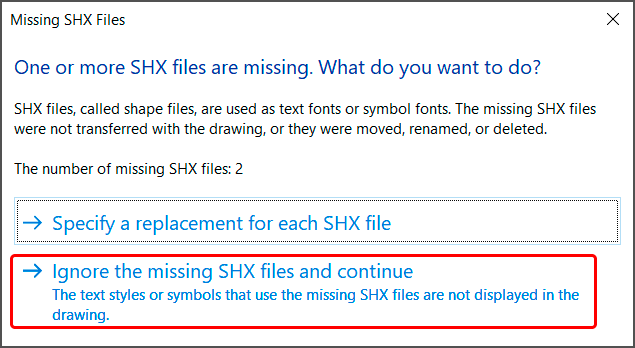

Você esta trabalhando e quando abre um arquivo qualquer no AutoCAD se depara com a seguinte mensagem:

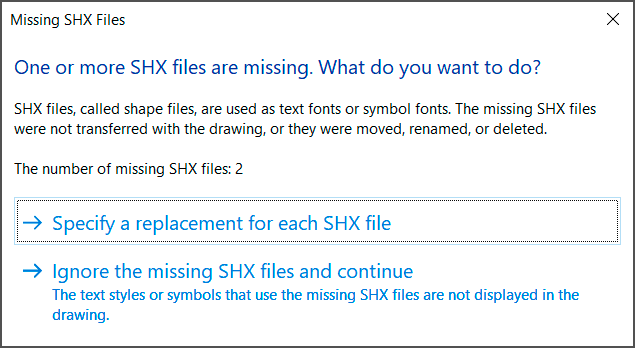

“Um ou mais arquivos SHX estão ausentes. O que você quer fazer?”
Acho que o primeiro passo é entender o que é esse tal de arquivo SHX.
O que é um arquivo SHX no AutoCAD?
Um arquivo SHX é uma forma compilada ou um arquivo de fonte que define a forma dos caracteres e símbolos usados no AutoCAD. A sua aplicação mais comum é armazenar fontes, símbolos e formas personalizadas usadas em projetos.
No AutoCAD os arquivos .SHX são usados para exibir um estilo de fonte específico, a representação de símbolos personalizados ou para tipos de linhas em um projeto.
Certo, mas e a mensagem de erro?
Esse erro geralmente ocorre em arquivos que não foram desenvolvidos dentro do AutoCAD, por exemplo, arquivos de topografia, que foi desenvolvido em um software especializado e convertido para o formato DWG.
Outra situação é com arquivos que foram desenvolvidos em outro idioma, como por exemplo o chinês, que possui um alfabeto próprio, o que implica que precisamos de um arquivo .SHX (ou TTF) com esses caracteres para que seja possível visualizar os textos do projeto corretamente.
Certo, mas como eu resolvo isso?
Carregar arquivo SHX
Caso você tenha o arquivo SHX é possível carregá-la. Se o arquivo SHX estiver na mesma pasta em que o arquivo, o AutoCAD irá encontrá-lo, mas caso a mensagem persista, você pode carregá-lo manualmente.

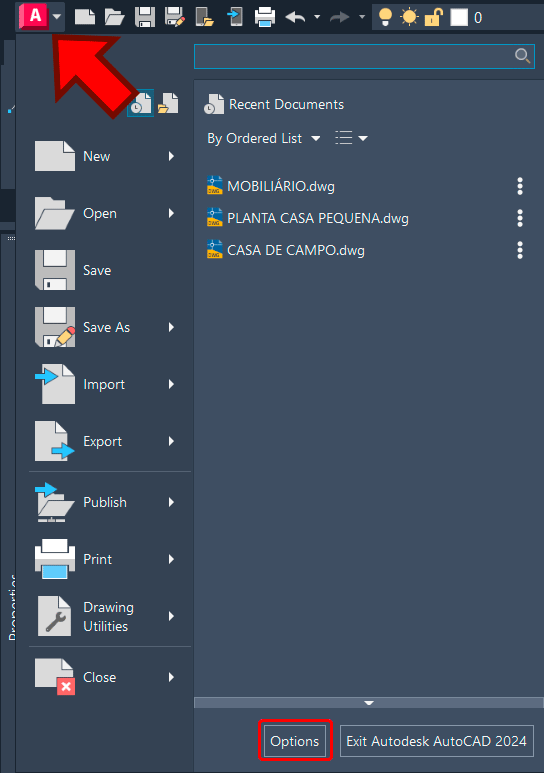

Para acessar a pasta correta vá até o botão Application Button (“A” vermelho no canto superior esquerdo da tela), e clique em Options.

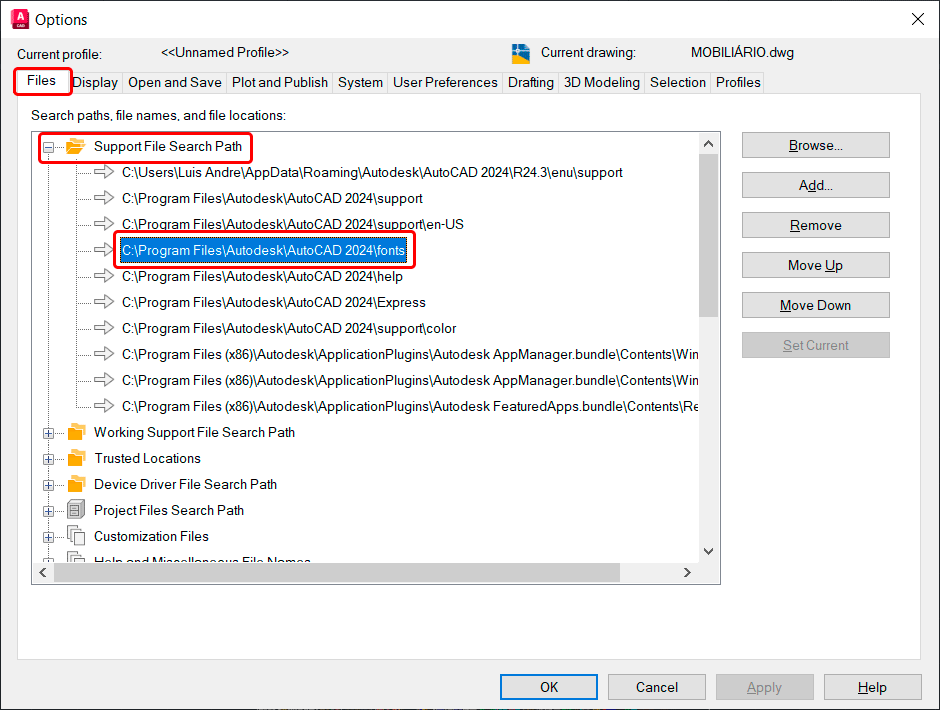

Na janela Options vá até a aba Files e na opção Support Files Search Path clique no “+” para expandir e localize o caminho para a pasta Fonts.

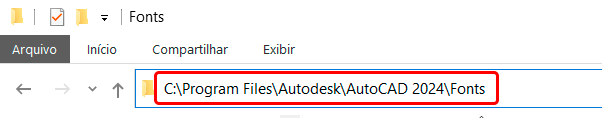

Aqui o que precisamos e do “endereço” da pasta. No seu computador abra uma pasta e digite exatamente este caminho indicado para acessar esta pasta.

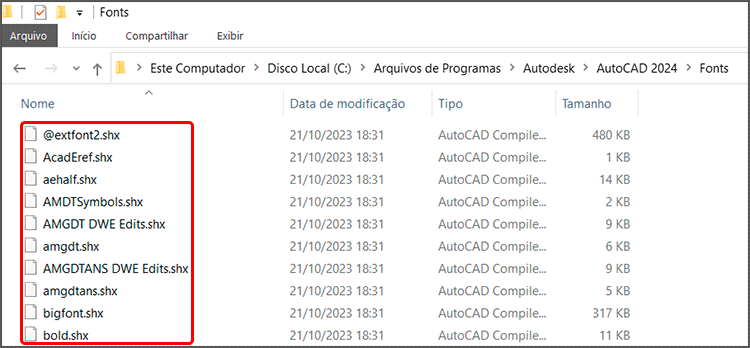

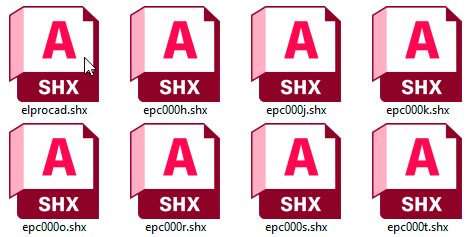

Observe que a pasta esta cheia de arquivos SHX. Agora basta você colar o arquivo SHX que veio junto do arquivo para que o AutoCAD consiga ler e parar de exibir esta mensagem.
Se necessário, finalize o AutoCAD e abra novamente.
Substituir arquivo SHX

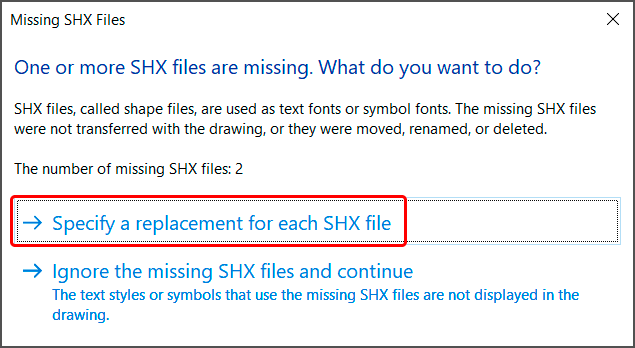

Caso você não tenha o arquivo SHX você pode substituir esta fonte por outra. Para isso, quando você abrir o arquivo e receber a mensagem de alerta, clique na opção Specify a replacement for each SHX file (Especifique um substituto para cada arquivo SHX).

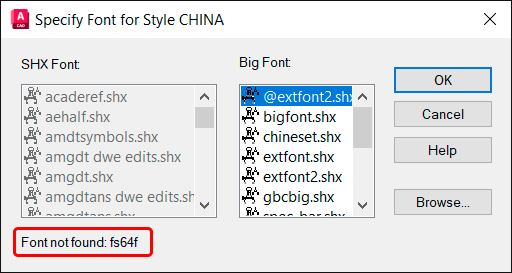

Será exibida a janela Specify font for style, onde podemos Escolher uma opção de fonte para substituir a que não foi encontrada. Observe que temos as colunas SHX Font e Big Font. Já na parte inferior da tela temos o nome da fonte que não foi encontrada.
Qual a diferença entre SHX Font e Big Font?
Antigamente uma fonte SHX não oferecia suporte para idiomas asiáticos, situação anterior ao Unicode (consórcio de empresas de informática que atribuiu nomes numéricos (Code points) a mais de 1 milhão de caracteres).
Desta forma, a Big font é uma versão “mais robusta” para suportar a complexidade de alguns caracteres. Como no meu caso a fonte “perdida” se enquadra neste cenário, a coluna SHX font está indisponível. Vou escolher uma fonte qualquer apenas como exemplo e clicar em ok.
Se mais alguma fonte estiver indisponível a janela será exibida novamente até você substituir todas as fontes. Ao finalizar o arquivo é iniciado.
Mas e se eu escolher ignorar o problema?

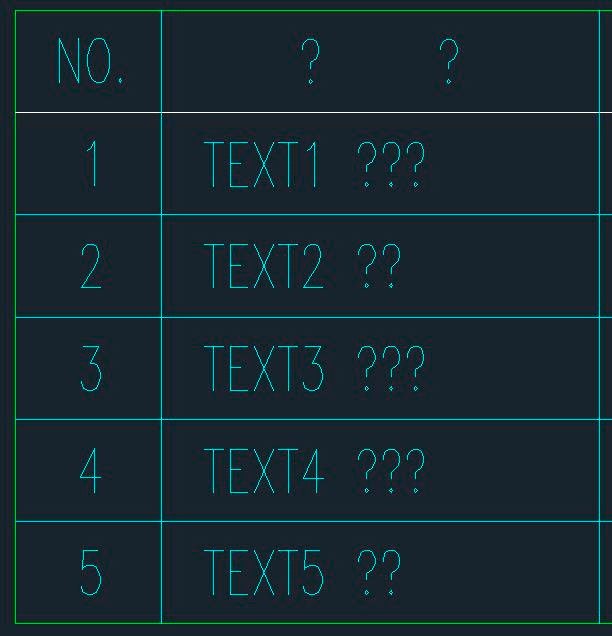

O AutoCAD vai optar por não exibir o texto ou substituir o texto por “interrogações”.
Você também pode fazer uma busca na internet pela fonte que não foi encontrada e carregá-la como explicado na etapa anterior, solucionando definitivamente o problema.
Conclusão
Solucionar o problema da mensagem SHX ausente não é complicado e elimina de uma vez por todas a mensagem de alerta que aparece sempre que você abre o seu projeto.
