Telhado Revit – Borda, é uma ferramenta para configurar o acabamento do beiral do telhado, então se você tem dúvidas de como usar este recurso, essa publicação é para você! Aprenda agora!
No Revit temos um conjunto muito importante de ferramentas para a etapa de acabamento de um telhado, no caso a Sofito, Borda e Calha.
Todos estes recursos são destinados a etapa de acabamento, então se você ainda esta modelando o seu telhado, recomendo que leia outras publicações que fiz para auxiliar no processo de desenvolvimento do seu telhado, vou deixar os links abaixo:
TELHADO NO REVIT – GUIA BÁSICO
MADEIRAMENTO DE TELHADO – REVIT
Para a publicação não ficar muito extensa, vamos nos concentrar na ferramenta Borda (Fascia), Então se quiser conferir a publicação anterior que explicou em detalhes a ferramenta Sofito, confira no link abaixo:
BORDA (FASCIA)

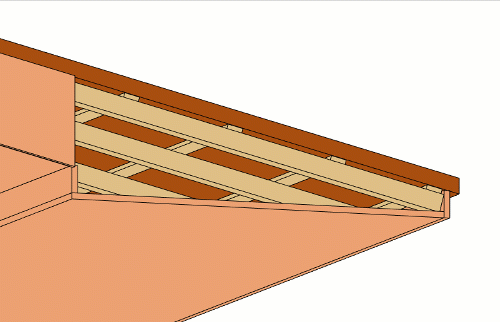

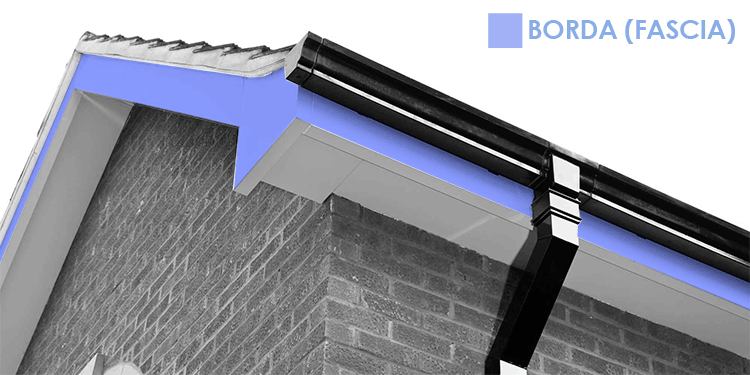

Borda, também conhecida como fascia (do latim: borda ou fita), é uma guarnição vertical instalado na “borda” do telhado funcionando como uma “tampa” para o feixe de caibros do madeiramento do telhado, oferecendo além de proteção, um acabamento mais fino.
Para apresentar a ferramenta, vou utilizar o mesmo projeto utilizado para apresentar a ferramenta Sofito, dando assim continuidade na etapa de acabamento das bordas do telhado.

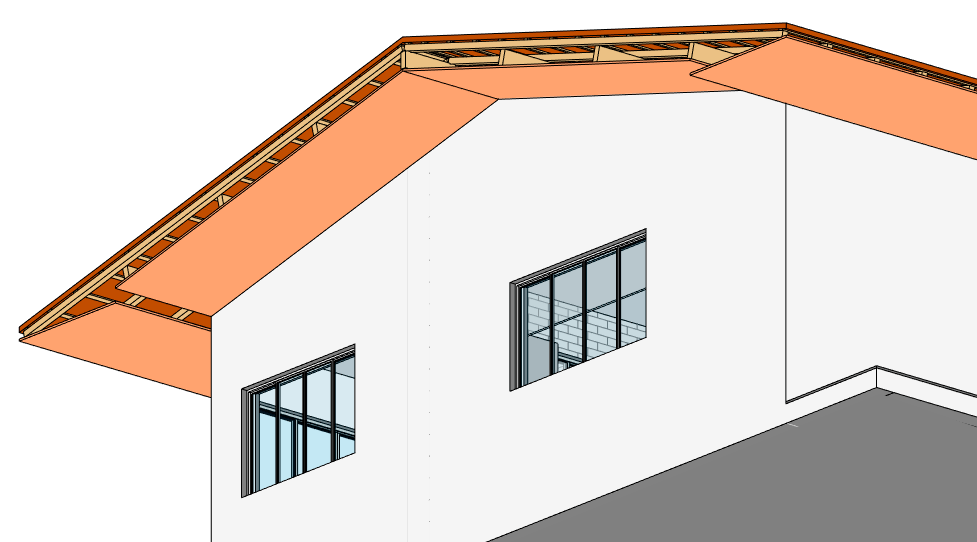

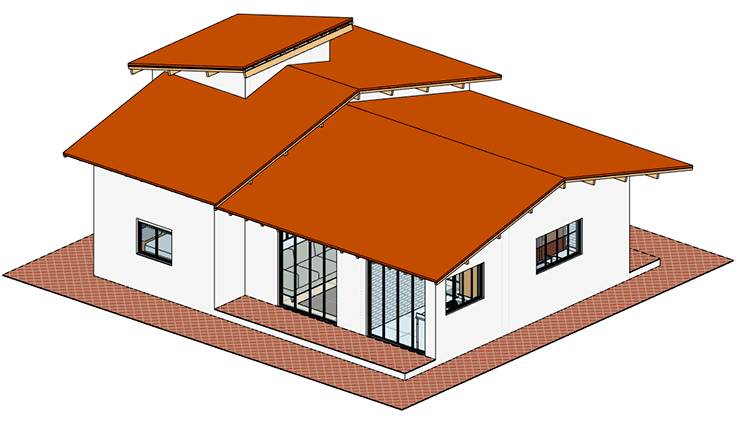

Observe que na parte inferior do telhado já temos o sofito devidamente criado, mas lembrando que dependendo da proposta você não precisa necessariamente ter um sofito na parte inferior, você pode usar a borda como um acabamento simples mesmo.

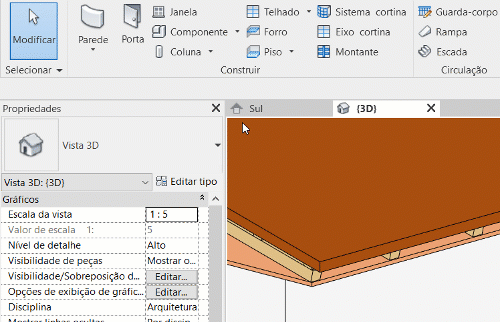

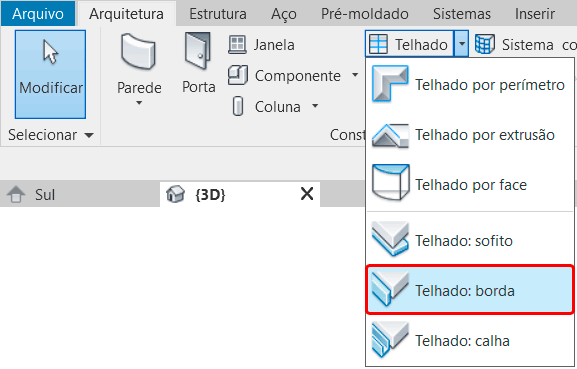

Para acessar a ferramenta Borda, vá até a aba Arquitetura e no painel Construir localize a ferramenta Telhado e na seta ao lado da ferramenta clique para expandir as opções. Uma delas é a ferramenta Borda.
A ferramenta Borda, diferente do sofito, trabalha com perfis. Por padrão temos a família Borda, que dentro dela podemos selecionar qual o perfil será utilizado, que pode ser visualizado na aba Propriedades, clicando em Editar tipo.

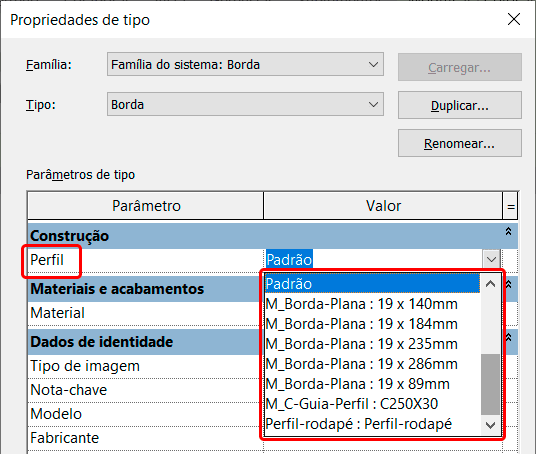

Na janela Editar tipo temos um campo chamado Perfil, onde podemos selecionar uma das opções disponíveis.
Provavelmente sua dúvida aqui é: e se eu quiser criar o meu próprio perfil? Sim, é possível, mas para não deixar a publicação extensa demais, vou deixar um link com o passo a passo para o processo.
CRIAR PERFIL DE VARREDURA PERSONALIZADO
Em um mesmo telhado é comum a necessidade do uso de diferentes tipos de perfis, o que implica na necessidade de duplicar a família de borda. Para simplificar a apresentação da ferramenta vou utilizar duas medidas.

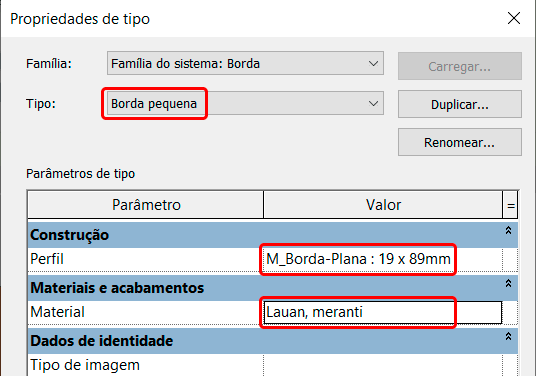

O primeiro passo será duplicar a família de Borda, renomeando para Borda pequena. Em seguida vou selecionar a opção de perfil M_Borda-plana: 19 x 89mm e também vou utilizar o mesmo material que foi utilizado no Sofito.

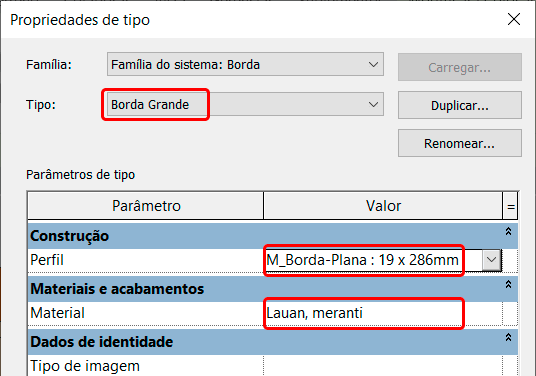

Em seguida, duplico a família de Borda novamente, agora com o nome de Borda grande, selecionando o perfil M_Borda-Plana: 19 x 286mm. Também vou utilizar o mesmo material.
Finalizada a criação das famílias de borda, podemos iniciar sua colocação.

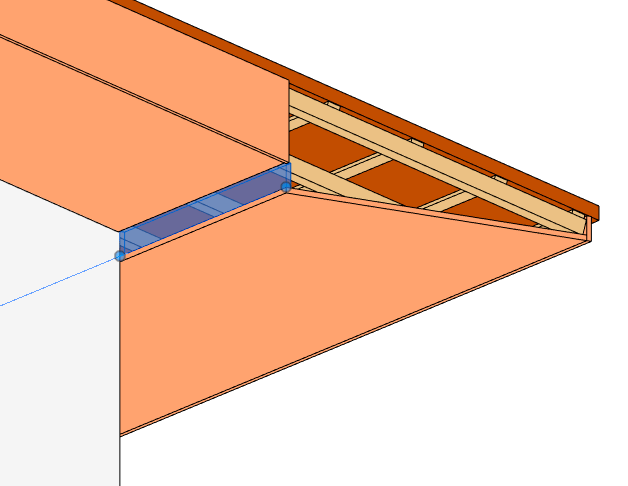

O processo é muito simples, ao passar o mouse em qualquer extremidade do telhado o Revit identifica a extremidade com uma linha azul. Basta clicar para adicionar a borda desejada.

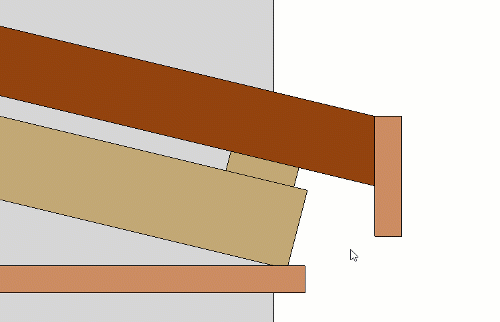

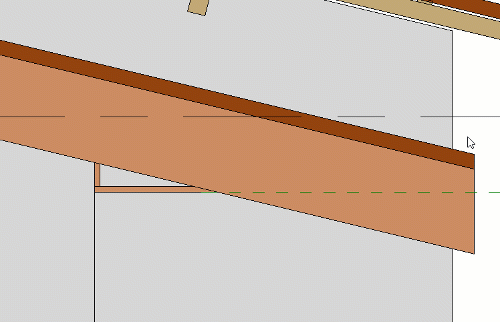

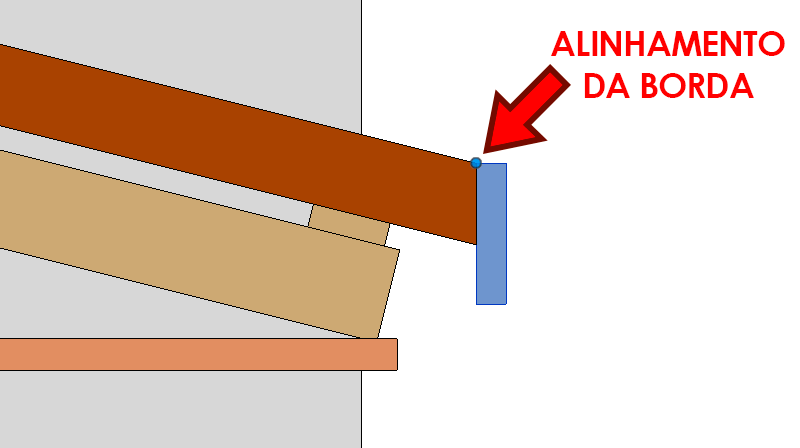

Um detalhe importante é a localização da colocação do perfil de borda. Por padrão o Revit posiciona ele encostado na extremidade superior ou inferior da espessura do telhado. Fica mais fácil visualizar em uma vista de elevação.

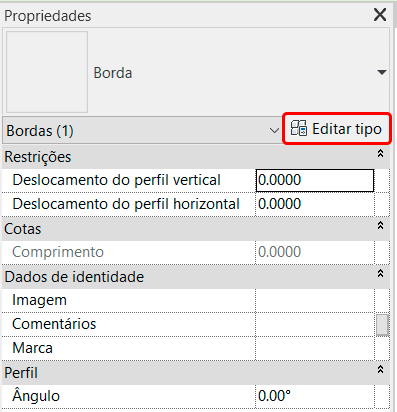

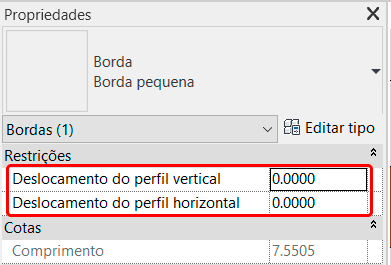

Para reposicionar a borda você pode selecionar a Borda e na aba Propriedades temos o campo Restrições, onde você pode alterar dois campos: Deslocamento do perfil vertical e Deslocamento do perfil horizontal.

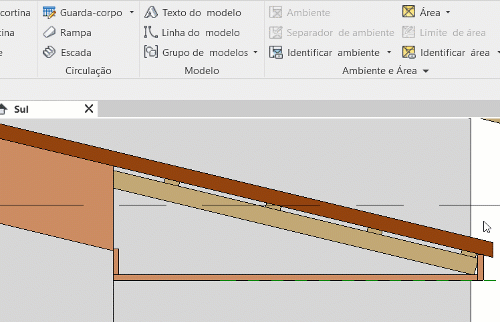

Apesar dos campos serem bem precisos, eu particularmente recomendo que utilize uma vista de elevação e os comandos Mover e Alinhar para uma maior precisão.

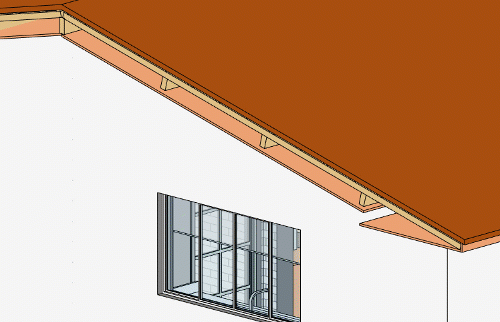

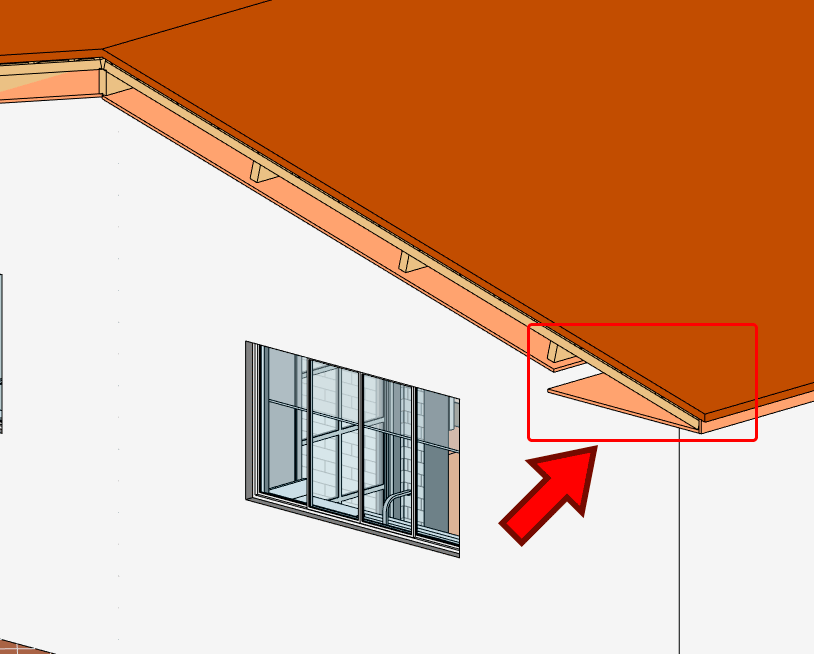

Também é possível inserir Bordas em sofitos, por exemplo, no meu projeto tenho uma face interna que precisa de um fechamento, ela também pode ser fechada com a ferramenta Borda.
Um outro detalhe importante é que muitas vezes precisamos fazer ajustes na Borda, principalmente na sua extremidade. No telhado que estou trabalhando preciso que a quina do telhado tenha um desenho diferente.
O primeiro passo será inserir a Borda, que em um primeiro momento vai recobrir toda a lateral.
A partir do momento em que temos uma Borda inserida no nosso telhado, podemos fazer alguns ajustes para um melhor acabamento.
MODIFICAR BORDAS

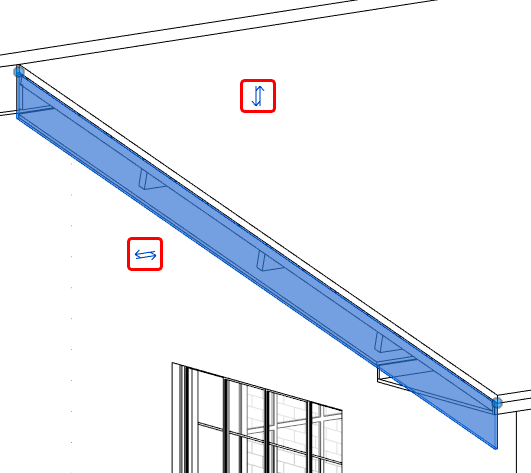

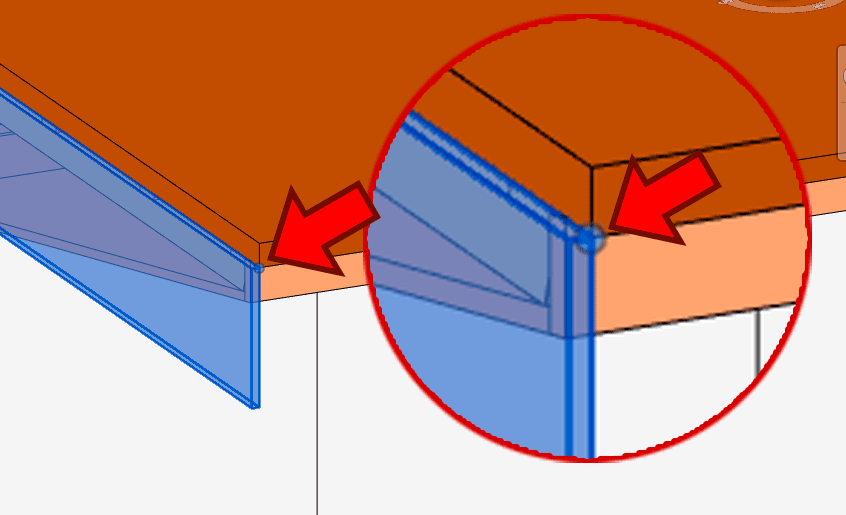

A primeira coisa a ser compreendida aqui é que uma Borda é baseada em uma linha, onde o perfil é extrudado por toda a sua extensão. Para identificar a localização desta linha basta selecionar a Borda que foi criada que é possível visualizar uma “bolinha azul” nas suas extremidades.
Essa linha também funciona como eixo de espelhamento, uma vez que um perfil pode contar com “alças de espelhamento”, que permitem inverter o sentido da Borda.
Ao clicar nessas alças a Borda será invertida com base na sua linha de eixo.

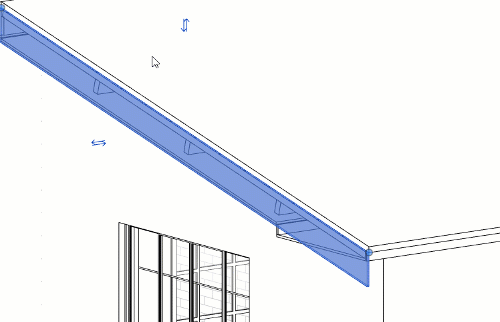

Você também pode usar a “bolinha azul” para alterar a extensão da Borda.
Além destas opções, também podemos adicionar ou remover segmentos. Basta selecionar um segmento de Borda e na aba Modificad|Bordas e clicar na opção Adicionar/remover segmentos.
Para adicionar o segmento, basta clicar na opção Adicionar/Remover segmentos. O segmento pode ser reposicionado dentro da extensão da borda em que foi aplicado. Para remover devemos clicar novamente em Adicionar/Remover segmentos e clicar no segmento a ser removido.
Este é um excelente recurso quando temos algum eventual obstáculo e a Borda do telhado precisa ser interrompida.

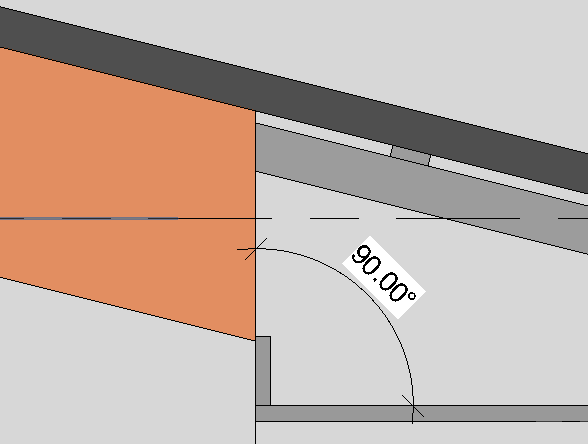

Já com a ferramenta Modificar Chanfro, podemos editar o acabamento da extremidade da Borda. Por padrão, o perfil de Borda finaliza em um ângulo vertical, independente da inclinação do telhado.
Para alterar o acabamento da extremidade da Borda, selecione a borda e na aba Modificar|Bordas clique em Modificar Chanfro.

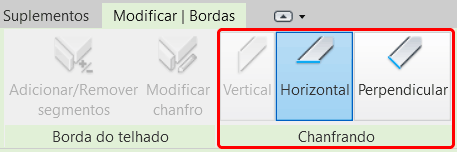

Observe que após clicar em Modificar Chanfro, temos um novo painel de ferramentas, chamado Chanfrando.
A opção Vertical esta desligada porque a Borda já esta com o acabamento vertical, então podemos modificar para um padrão Horizontal ou Perpendicular. Lembrando que o corte é realizado a partir da linha do perfil (da bolinha azul).
Com essas ferramentas já é possível solucionar uma série de problemas, mas ainda assim não conseguimos abrir mão de uma importante ferramenta, a criatividade.
Para solucionar a quina do telhado utilizei as bordas pequena e grande combinadas, sendo que a borda grande eu fiz um corte na horizontal. isso poupou o trabalho de ter que modelar uma família no local.

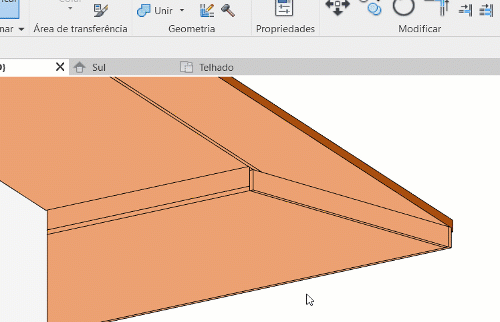

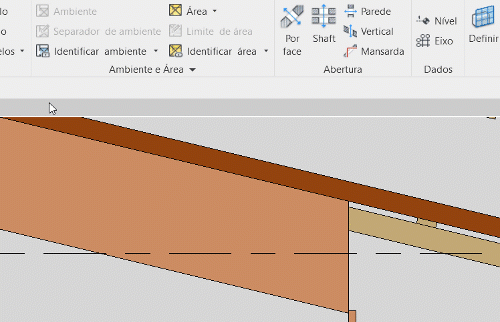

Algo que pode incomodar são as “emendas” dos perfis de borda. Para solucionar isso você pode usar a ferramenta Unir geometria, assim as emendas são eliminadas.
CONCLUSÃO
A ferramenta Borda de telhado permite configurar o acabamento do seu telhado de forma simples e rápida, criando além de uma proteção do madeiramento um acabamento refinado.
