Telhado Revit – Sofito, é uma ferramenta para configurar o acabamento do beiral de um telhado, que apesar de simples, pode geral uma série de dúvidas para diversos profissionais. Então esta publicação vai apresentar todos os detalhes desta ferramenta. Aprenda agora!
No Revit temos um conjunto muito importante de ferramentas para a etapa de acabamento de um telhado, no caso a Sofito, Borda e Calha.
Mas como apresentado acima, são recursos para a etapa de acabamento, então se você ainda esta desenvolvendo o seu telhado, vou deixar o link de algumas publicações relacionadas a criação de telhados que podem ajudar você nesta etapa.
TELHADO NO REVIT – GUIA BÁSICO
MADEIRAMENTO DE TELHADO – REVIT
Para a publicação não ficar muito extensa, vamos nos concentrar na ferramenta Sofito, mas antes disso vamos analisar os tipos mais comuns de telhados.
TELHADO
Um telhado tem por função servir de cobertura de uma edificação contra intempéries, sendo uma delas a chuva, que além de impedir que a chuva caia dentro da edificação é necessário que o telhado possua uma inclinação mínima para escoar a água da chuva.
Além de uma inclinação adequada, precisamos pensar no que será feito com a água que corre pelo telhado, que deve ser coletada e conduzidas de forma apropriada, desta forma o tipo de telhado definido na edificação tem total impacto nesta decisão.
Sendo assim, temos alguns cenários para definir como a água da chuva será captada, onde temos dois tipos mais comuns de telhado (pensando a nível Brasil), telhado embutido e telhado aparente (com beiral).
TELHADO EMBUTIDO

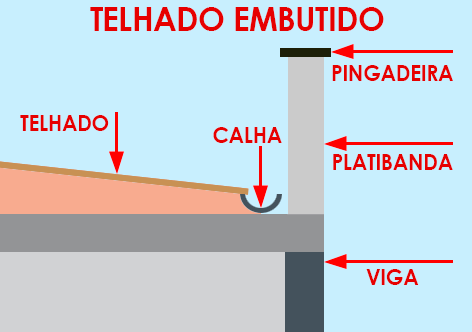

Um telhado embutido consiste em uma cobertura que fica escondida atrás de uma parede que chamamos de platibanda.
Apesar de ser um telhado relativamente mais barato, pois pode ser feito com telhas de fibrocimento e uma estrutura mais leve, temos que ter cuidado redobrado na captação de água da chuva, pois infiltrações ou vazamentos podem gerar sérios problemas.
TELHADO COM BEIRAL

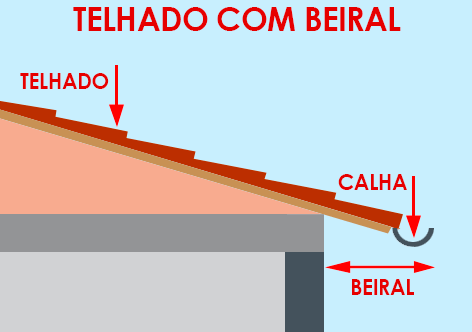

Um beiral é um prolongamento do telhado para além das paredes externas da edificação, fazendo com que a queda de água da chuva não escorram pelas paredes.
Neste tipo de telhado temos alguns cuidados a serem tomados em relação ao acabamento do beiral, uma vez que além da canalização da água da chuva através de uma calha, precisamos fazer um fechamento da sua parte inferior, evitando a entrada de insetos ou mesmo ninhos de aves.
ACABAMENTO DO TELHADO
Independente do tipo de telhado, precisamos tomar cuidado com o tipo de acabamento que será realizado, onde o Revit nos oferece um leque de ferramentas muito prático para esta etapa do seu projeto, que são:
- SOFITO – Acabamento da parte inferior do beiral.
- BORDA (FASCIA) – Acabamento vertical da borda do telhado.
- CALHA – perfil ou cano que conduz a água da chuva de um telhado.
Nesta publicação vamos explorar a ferramenta Sofito, como usar e como criar seu próprio sofito personalizado. Para isso vou utilizar um projeto com telhado com beiral, assim poderemos explorar todas os recursos da ferramenta sofito.
SOFITO
Sofito é o acabamento inferior do beiral de um telhado, que além de ocultar a estrutura do telhado que fica aparente, protege o telhado e impede a entrada de insetos e aves, que acabam por fazer ninhos dentro do telhado.
Um primeiro passo antes de desenhar o sofito é analisar o tipo de sofito que será criado, pois em alguns casos precisamos de um sofito em um beiral “reto” e um sofito em um beiral “inclinado”.
Para um melhor entendimento, vou mostrar como fazer os dois tipos.
SOFITO RETO

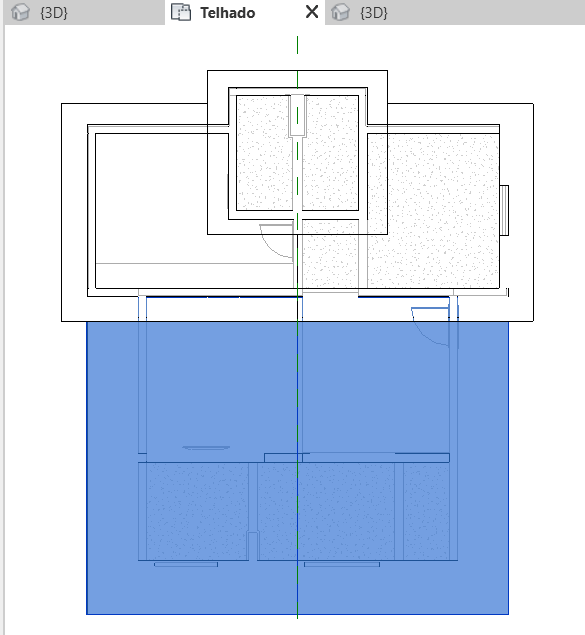

O primeiro passo para a criação do sofito é ir para a mesma vista onde o telhado foi criado, no meu caso é o Nível 2, porém renomeei para Laje. Observe que no meu projeto tenho 3 telhados, então vou pegar um deles, no caso o maior de duas águas.

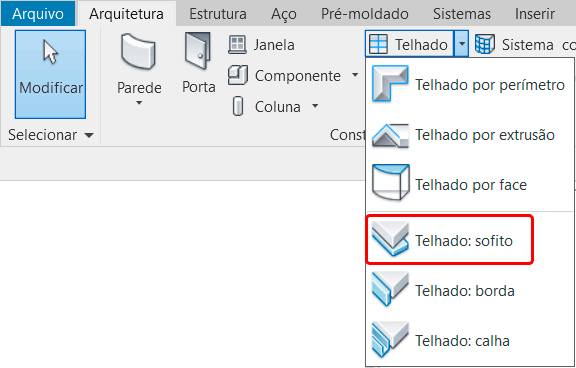

Para acessar a ferramenta Sofito, vá até a aba Arquitetura e no painel Criar clique na seta ao lado da ferramenta Telhado. Serão exibidas as opões disponíveis e na parte inferior tempos o campo Sofito.
Ao ativar a ferramenta Sofito o Revit entra no modo Croqui, onde precisamos desenhar o Sofito. Mas antes disso precisamos personalizar a família de sofito.

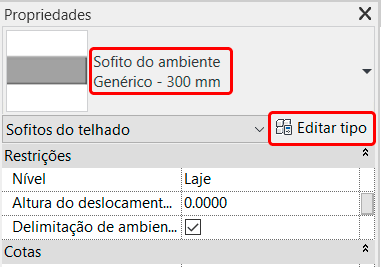

Observe na aba Propriedades que a família de sofito disponível tem 300mm de espessura. Clique em Editar tipo para criarmos uma versão com uma espessura menor.

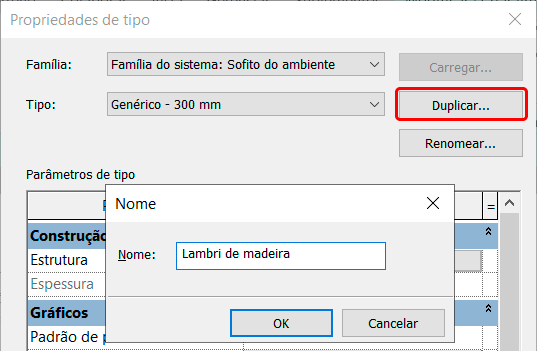

Na janela Editar tipo clique em Duplicar e escolha um nome adequado. No meu caso vou chamar de Lambri de madeira, que é um painel muito utilizado em paredes ou forros.

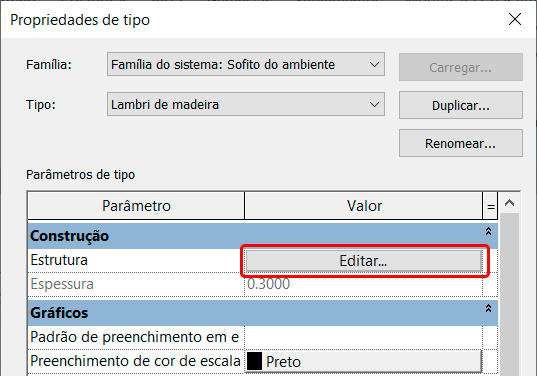

O Sofito tem um sistema similar as ferramentas paredes e pisos, trabalhando com camadas. Então para personalizar as camadas do seu sofito vá ao campo Estrutura e clique em Editar.

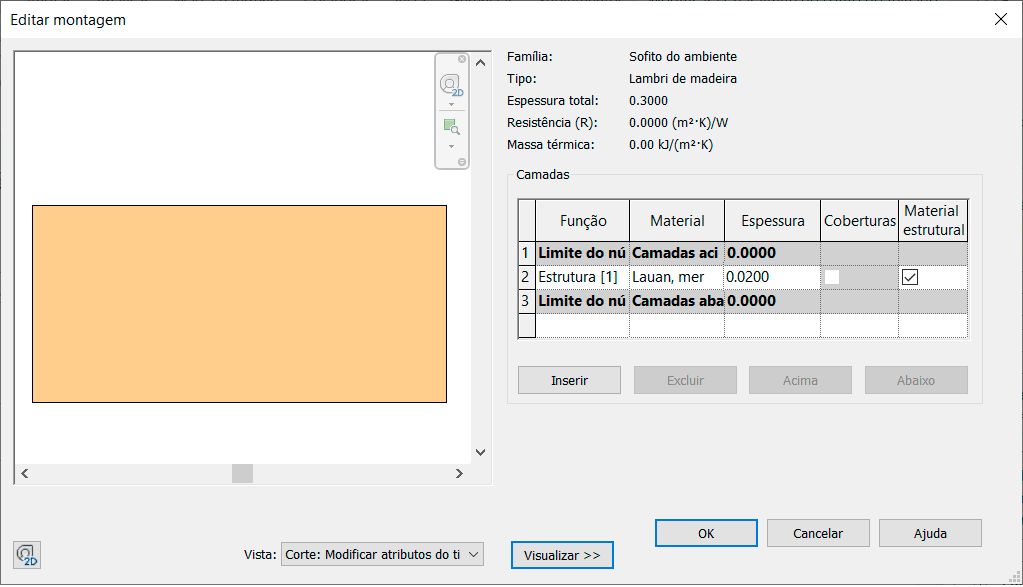

Na janela Editar montagem você pode definir o número de camadas e a espessura do seu sofito. Vou escolher um material de acabamento de madeira e alterar a espessura para 2cm, mantendo uma única camada.
Finalizadas as configurações clique em ok e vamos voltar para o nosso projeto. No meu exemplo vou desenhar o sofito nas suas extremidades, uma vez que são os segmentos retos do meu telhado.

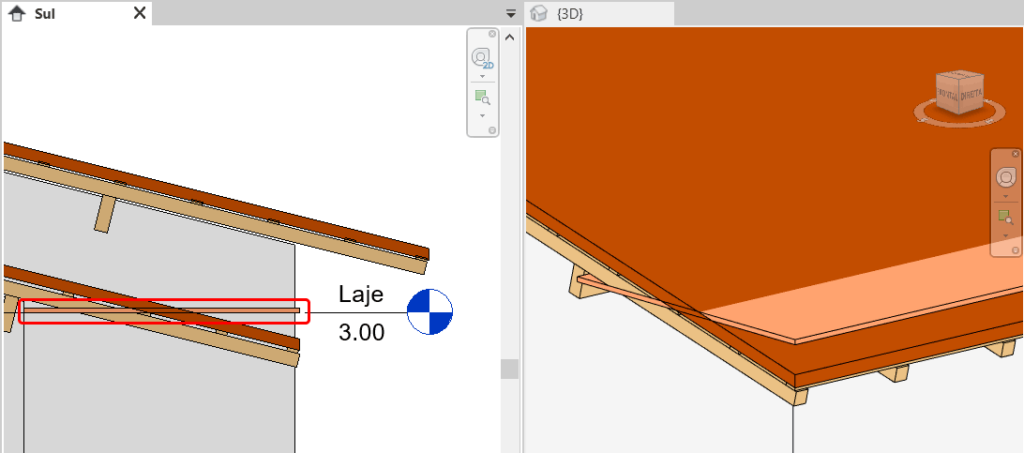

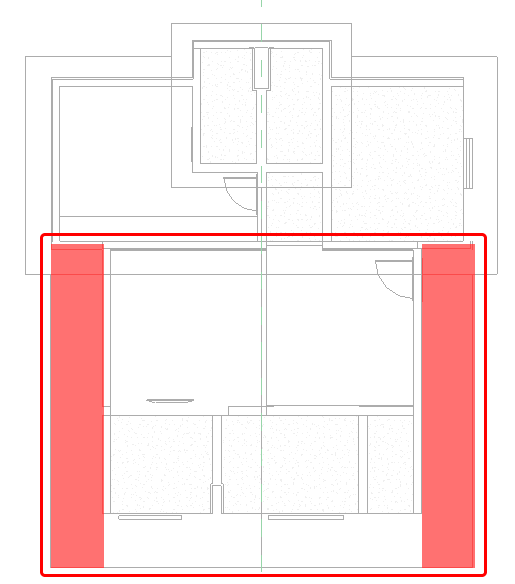

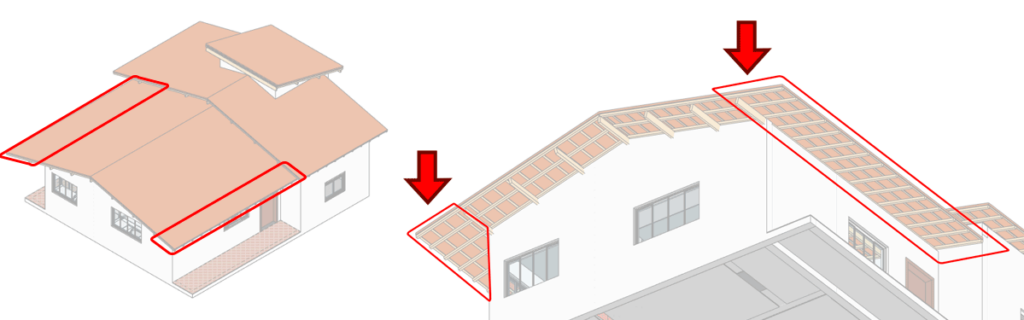

Como eu acho que a imagem da vista do telhado ficou um pouco confusa, fiz mais uma imagem com outros ângulos de onde o sofito será criado, para facilitar o entendimento.

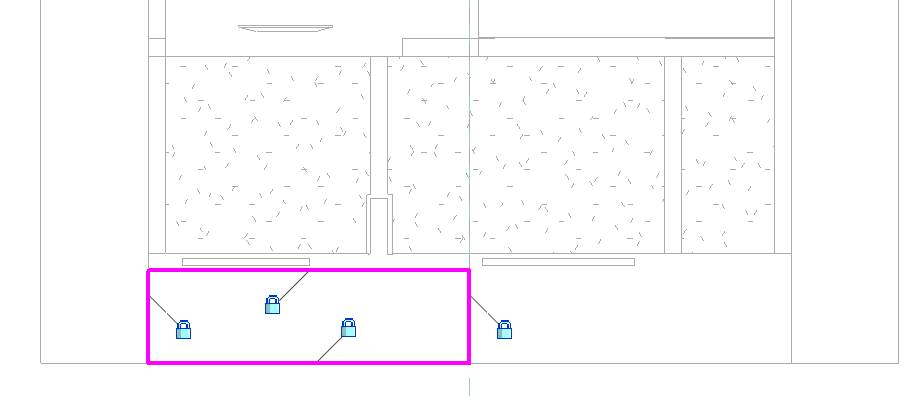

Nesta etapa vamos utilizar as ferramentas de desenho, onde podemos usar a ferramenta linha ou retângulo, sendo muito importante tomar o cuidado de colocar o cadeado para restringir as linhas onde for possível.
Mas qual a necessidade dos cadeados?

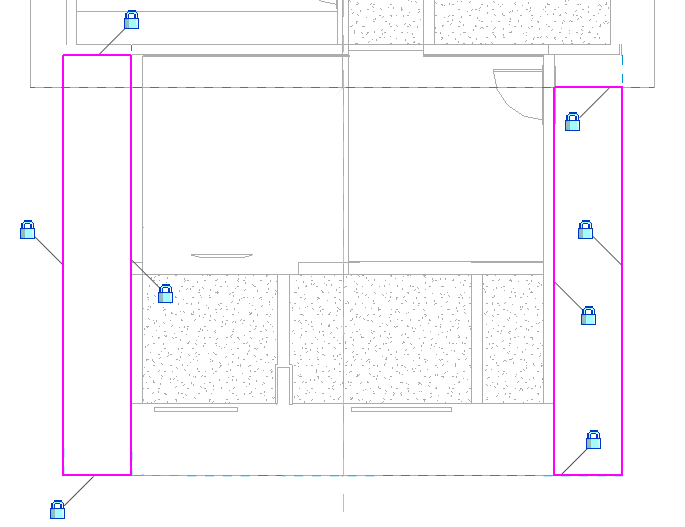

Os cadeados vão restringir o sofito em relação ao telhado, desta forma, caso o telhado ou as paredes sejam reposicionadas, o sofito vai acompanhar a alteração, poupando o trabalho de redesenhar todo o sofito.

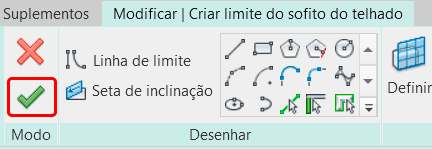

Observe que por se tratar de um telhado de duas águas, eu desenhei ambos os lados de uma única vez. Então, após concluir o desenho não se esqueça de ir até a aba Modificar|Criar limite do sofito do telhado e no campo Modo confirmar o desenho.
Agora vamos aos ajustes. No meu caso o sofito ficou atravessado em relação ao telhado. Isso aconteceu devido a borda do meu telhado ser um pouco mais baixa do que o nível da laje (nível 2).

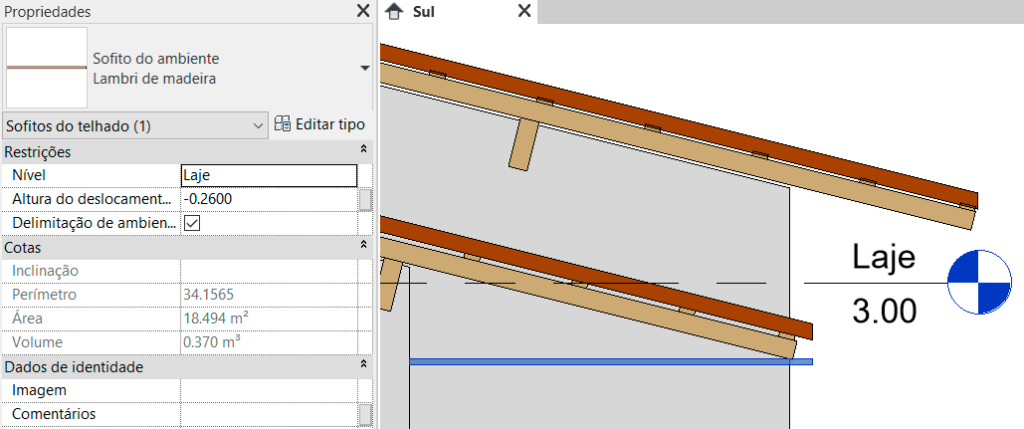

Isso pode ser facilmente resolvido selecionado o sofito e na aba de Propriedades utilizar a opção Deslocamento.

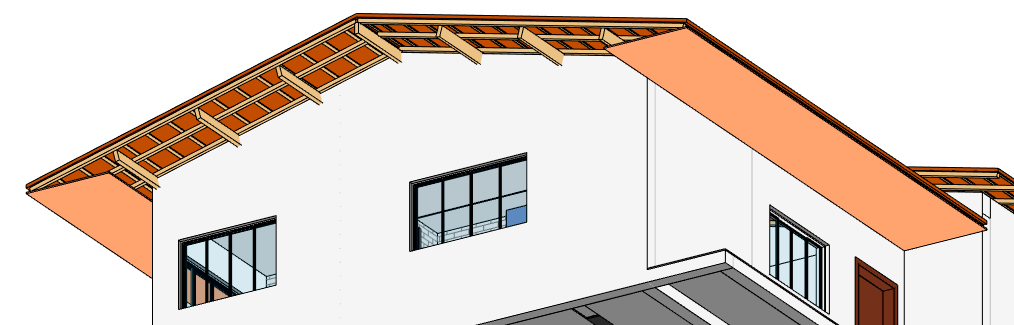

Observe que no meu caso o valor -0,26m foi o suficiente. Recomendo que sempre utilize a vista 3D para conferir o resultado.

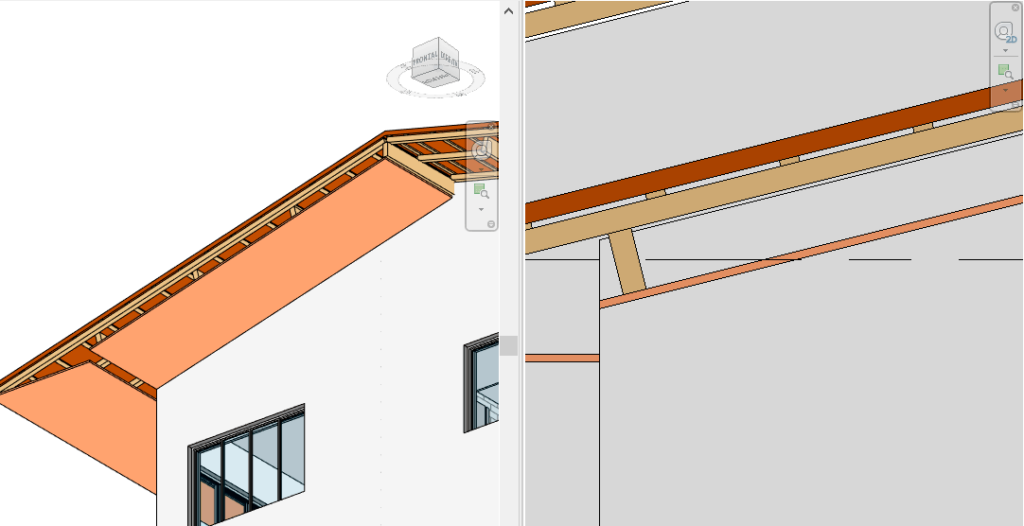

O acabamento de topo será resolvido com a ferramenta Borda em uma etapa mais adiante, mas por enquanto vamos nos concentrar no Trecho do sofito inclinado.
SOFITO INCLINADO
O procedimento para a criação do sofito inclinado é o mesmo utilizado no sofito reto, porém temos uma etapa adicional para configurar a inclinação. Desta forma vou retornar para a vista da laje e ativar a ferramenta Sofito.
Na vista do telhado vou desenhar apenas um dos trechos inclinados. Isso é necessário devido o sofito ter inclinações em direções diferentes.

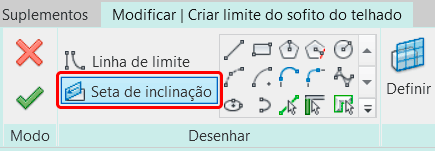

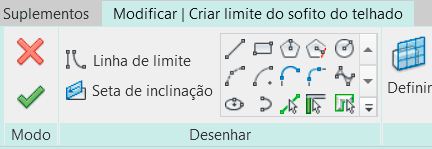

Antes de finalizar precisamos definir a inclinação. Para isso vá ate á a aba Modificar|Criar limite do sofito do telhado e clique em Seta de inclinação.

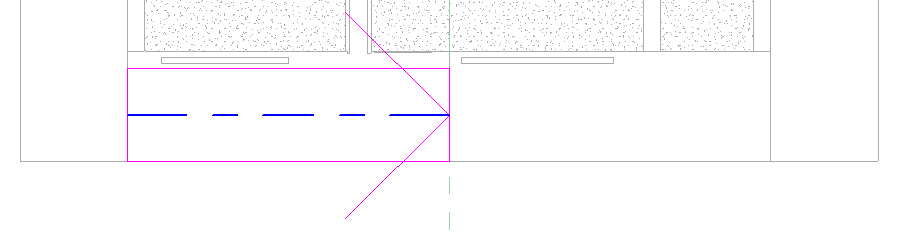

Clicando na ferramenta Seta de inclinação você precisa desenhar uma linha onde a ponta da seta corresponde ao “trecho mais alto” da inclinação.
A configuração padrão de inclinação do sofito consiste em controlar a altura da extremidade final, que fica bem difícil de deixar com a mesma inclinação do telhado, então vamos fazer alguns ajustes aqui.

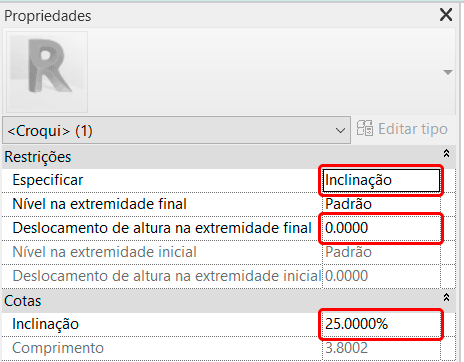

Para definir a inclinação conforme o seu telhado recomendo que selecione a seta e no painel Propriedades, altere o campo Especificar para Inclinação e no campo Inclinação insira o mesmo valor que foi utilizado para a inclinação do telhado.
Não se esqueça de deixar o campo Deslocamento de altura na extremidade final zerado.
Assim como no trecho reto vou precisar ajustar a altura do Sofito. No meu caso vou deixar o sofito abaixo da linha das Terças do telhado.

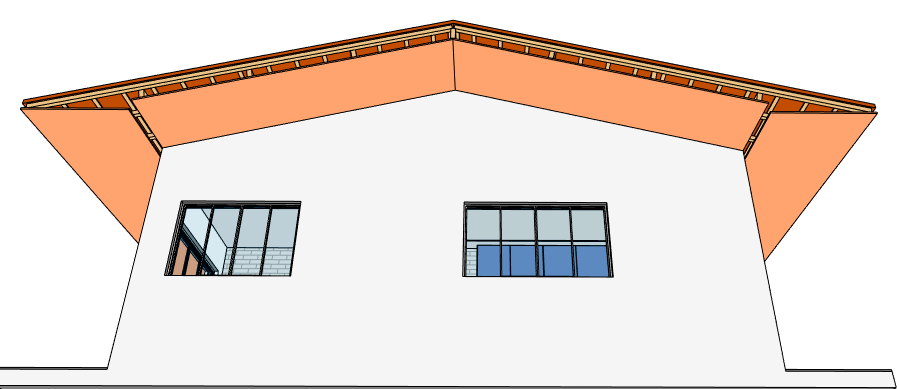

Para o outro trecho inclinado, por ser simétrico, não é necessário redesenhar, você pode usar a ferramenta espelhar e fazer uma cópia.
CONCLUSÃO
A ferramenta sofito permite criar um fechamento na parte inferior do beiral do telhado, proporcionando além de proteção, um padrão refinado de acabamento para o telhado do seu projeto.
