Texto aparecendo com retângulo no PDF é um problema que alguns profissionais estão encontrando quando fazem uma impressão em PDF usando o AutoCAD 2016. Aprenda a resolver esse problema!
A partir do AutoCAD 2016 foram implementados novos recursos de criação de PDF’s que permitiram melhorias principalmente na resolução da imagem do PDF em situações com imagens 3D e renderizações.

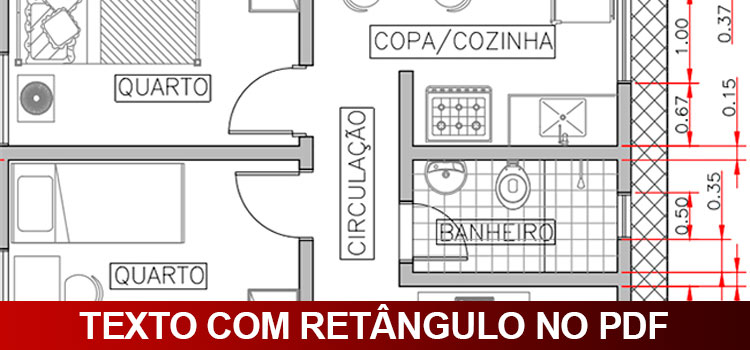

Mas o que alguns profissionais se depararam ao imprimir seu projeto foi o aparecimento de um retângulo ao redor de todos os textos ou valores numéricos do PDF. Todos os casos que ocorreram esse problema o visualizador de PDF é o Foxit Reader.
Esse retângulo na verdade estão indicando que há observações naqueles campos, mas você não colocou nenhuma observação!
Para resolver esse problema é preciso ter o Service Pack 1 de atualização do Autocad. Geralmente esse Service Pack já veio instalado junto com seu AutoCAD mas caso não tenha basta fazer o download:
Clique aqui para acessar o site: AutoCAD 2016 Service Pack 1
Mas como eu vou saber se eu tenho esse Service Pack? Simples, se você o comando a seguir não funcionar é porque você não tem o Service Pack instalado.
Removendo o retângulo ao redor do texto
O processo é simples, digite na linha de comando EPDFSHX e pressione Enter. Será solicitado que você entre com o novo valor que deve ser alterado para 0 (zero).
Pronto! a partir de agora o retângulo não irá mais aparecer ao redor do texto do seu projeto impresso em PDF. A alteração foi feita em uma em uma variável de sistema logo essa alteração fica vinculada ao seu AutoCAD, ou seja, todos os arquivos que você gerar PDF a partir de agora não aparecerão mais com o retângulo.
Gostaram? Salvem o Qualificad no seu favoritos e não esqueça de curtir nossa página!
Dúvidas? Comentem!
