Trim e Extend – Voltar ao modo clássico

Trim e Extend voltar ao modo clássico é a solução para a galera “das antigas” que não se adaptou a atualização que essas ferramentas receberam. Aprenda agora!

Trim e Extend – Modo atual

A partir da versão 2021 do AutoCAD os comandos Trim e Extend sofreram uma atualização simplificando o seu funcionamento. Para quem esta aprendendo o AutoCAD ficou ótimo, mas para os profissionais mais antigos essa atualização dividiu opiniões.

Na versão “clássica” ao ativar o comando Trim tínhamos uma sequência de etapas que era a seguinte:

1. Ative comando Trim.
2. Selecione a linha (ou linhas) de limite.
3. Pressione Enter.
4. Clique nas arestas que deseja cortar.

Hoje em dia é um processo que está tão automatizado na minha cabeça que eu nem penso mais, eu olho o que tenho que cortar e as mãos já sabem o que fazer.

Mas à partir do AutoCAD 2021 tivemos uma atualização, onde não precisamos de todas essas etapas, o AutoCAD simplesmente “corta o que estiver no caminho”.

Na versão clássica da ferramenta, ao ativar o comando Trim, ao pressionar Enter na etapa de seleção a função “cortar tudo” era ativada, e a ferramenta funcionava igual a essa atualização, ou seja, uma etapa a menos.

Mas isso não é bom?

Depende do contexto. Para cortar arestas simples é ótimo. Mas quando precisamos cortar uma linha de om determinado comprimento pode não ser tão bom. Vou dar um exemplo simples. Observe a imagem abaixo.

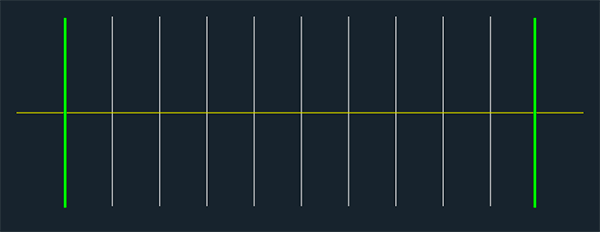

Imagine que eu precise cortar a linha amarela, porém esse corte vai acontecer entre as linhas verdes. No modo “clássico” da ferramenta, basta ativar o comando Trim, selecionar as linhas verdes, pressionar enter e clicar na linha amarela, simples assim.

Na versão atual, sem fazer nenhuma configuração, eu preciso cortar cada um dos “pedaços” internos. O que dependendo da complexidade do desenho, gasta-se um tempo desnecessário.

Pra usar o recurso da versão clássica na versão atual, ao ativar a ferramenta Trim você precisa ir até a linha de comando e selecionar a opção Cutting Edges (Arestas de corte). O que não é muito prático.

Já para a ferramenta Extend é a mesma coisa. Ao ativar a ferramenta qualquer linha pode ser estendida, porém ela para no primeiro “obstáculo”. Se quiser escolher a linha de limite, ao ativar a ferramenta Extend você deve ir até a linha de comando e clicar em Boundary Edges.

Caso você prefira o modo clássico das ferramentas Trim e Extend, é só acompanhar o processo de configuração a seguir.

Trim e Extend – Modo clássico

O AutoCAD sempre oferece uma forma de se ativar ferramentas no modo clássico, e com o comando Trim e Extend não seria diferente.

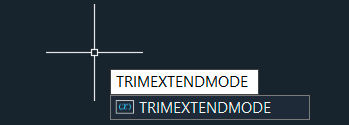

Para voltar ao modo clássico com as ferramentas Trim e Extend você precisa digitar a variável de sistema TRIMEXTENDMODE.

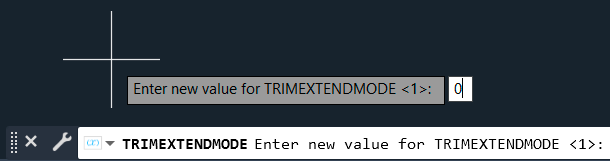

Ao ativar este comando basta alterar o valor para zero (0).

Visualmente não terá nenhuma alteração, mas a partir de agora, ao ativar o comando TRIM ou EXTEND, o AutoCAD vai funcionar como “antigamente”.

Isso resolve o problema para os devotos do “TRIM-ENTER-ENTER”.

Mesmo assim, recomendo que você tente usar a nova versão do comando Trim e Extend, com pouco tempo você consegue se acostumar e perceber uma série de vantagens no seu uso.

Conclusão

A nova versão do comando Trim e Extend oferece uma série de vantagens, mas se você não conseguiu se adaptar é possível ativar o modo clássico de forma simples e rápida.

Tem alguma dúvida como ativar o modo clássico do comando Trim e Extend ou alguma outra sugestão? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
