Variáveis de sistema são responsáveis pelos principais “fenômenos estranhos” que acontecem no seu AutoCAD, como janelas que não abrem ou comandos que não respondem como deveriam. Aprenda a resolver este problema!
Uma das grandes vantagens do AutoCAD são os atalhos. Existem atalhos para praticamente todas as ferramentas (que são muitas) e quando não existem podemos criá-los. Porém esta vantagem pode ser tornar um problema quando ativados por acidente desconfigurando alguma funcionalidade importante, principalmente se for uma variável de sistema.
Mas antes vamos entender o que são e como monitorá-las.
VARIÁVEIS DE SISTEMA
As variáveis de sistema são configurações que controlam o comportamento de certos comandos. Geralmente os atalhos que você usa no seu dia a dia iniciam alguma atividade ou abrem janelas para configurar alguma ferramenta.

Diferente dos atalhos, as variáveis de sistema controlam o comportamento padrão de determinados comandos, o que deixa qualquer profissional maluco, já que a ferramenta ou funcionalidade deixa de responder da maneira padrão e parece que a “bruxa esta solta” no seu AutoCAD!
Para dar um panorama mais amplo vou mostrar logo abaixo alguns problemas de variável de sistema e suas respectivas soluções.
PROBLEMAS DE VARIÁVEL DE SISTEMA
FILEDIA – Controla a exibição das caixas de diálogo, por exemplo a janela na qual você salva seu arquivo. Seu valor correto é 1, caso altere para 0 (zero), ao invés de abrir a caixa Save Drawing você terá que digitar o caminho do windows na linha de comando.

PICKFIRST – Controla se você pode selecionar objetos antes de iniciar o comando. Por exemplo, se você selecionar um circulo e ativar o comando move o AutoCAD entende que você deseja movimentar o circulo selecionado. Seu valor correto é 1, caso alterado para 0 (zero) você será obrigado a selecionar o circulo novamente.
Em versões mais antigas do AutoCAD, deixar o valor como zero geravam outros problemas como não permitir digitar atalhos abreviados como M + Enter para move. Você precisava digitar MOVE + Enter.
MIRRTEXT – Controla o espelhamento do Texto ao usar o comando mirror. Seu valor correto é 0 (zero) e caso alterado para 1 o texto será espelhado, o que nos atrapalha bastante.

SDI – Controla como os arquivos serão abertos no AutoCAD. Seu valor padrão é 0 (zero), caso altere para 1 cada vez que abrir um novo arquivo ao invés do AutoCAD acrescentar uma aba, será aberto outro AutoCAD.
PICKADD – Controla a seleção de objetos, onde ao selecionar os objetos eles vão sendo acrescentados a seleção de objetos. Seu valor padrão é 2, caso alterado para 0 (zero) ao clicar no segundo objeto o anterior é “descelecionado”, ou seja, você perde as seleções anteriores.

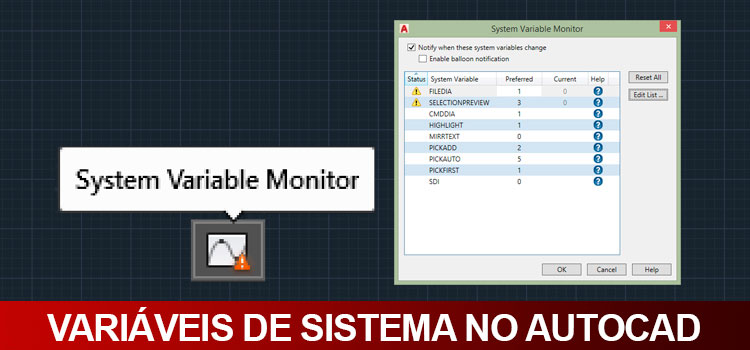

Existem diversas variáveis de sistema, por isso o AutoCAD implementou em suas últimas versões o System Variable Monitor (Monitor de variáveis de Sistema) onde sempre que uma variável importante tiver seu valor alterado um ícone irá aparecer na sua StatusBar.

Clique no ícone. Caso o ícone não esteja aparecendo (o que é um bom sinal) digite SYSVAR e pressione Enter.

Na janela System Variable Monitor é possível conferir o comportamento das principais variáveis de sistema e caso alguma delas estiver configurada de maneira incorreta será exibido um ícone de alerta ao seu lado.

Temos duas colunas importantes a observar a Preferred (Preferível) e a Current (Atual). Onde na janela Preferred está indicado o valor recomendado e na janela Current o valor atual. Se você clicar duas vezes no valor da janela Preferred é possível alterá-lo.

É importante observar que estas variáveis exibidas na janela System Variable Monitor não são todas as disponíveis e apenas as principais. Caso deseje incluir outras de sua preferência basta clicar no botão Edit List.

Ao clicar você tem acesso a lista completa.

Para incluir ou remover variáveis basta utilizar os botões centrais.
Espero que esta ferramenta ajude em sua “caça as bruxas” no AutoCAD removendo qualquer fantasma que esteja assombrando o seu programa.
Gostaram? Curtam nossa página! Facebook!
Participem do nosso grupo! Grupo Facebook!
Dúvidas? Comentem!
Olá Luis André, o que pode estar acontecendo com o autocad, que faz com que ele trave hora sim hora não durante o processo do autosave?
Ele trava por cerca de dois minutos, e não responde a nenhum comando. Daí quando aparece a mensagem do auto save na barra de comandos ele volta a funcionar normalmente.
Também quando inicio o programa ele abre normalmente em 15 segundos até a tela de boas vindas, mostrando os arquivos recentes, mas tem hora que ele demora muito para exibir os arquivos recentes, e fica por cerca de 1minuto em espera até que aparecem os arquivos recentes.
Agradeço se puder me ajudar>
Abraços!!!!
Olá Cássio,
Se o AutoCAD não apresentava estes problemas pode ser que seja melhor você rodar uma recuperação ou reinstalar o programa. Eu suspeito que ele esteja tendo problema de localizar algum dos arquivos da pasta onde ele está instalado, por isso ele fica “procurando e procurando” estes arquivos.
Tente fazer isso, se ainda tiver problemas entre em contato.
Um abraço!
Olá, estou com um problema mas não sei se é em relação a variável do sistema, quando for o caso como faço para saber que valor usar? ele me notificou no selectionpreview. O que me ocorre é que em qualquer operação que faço no CAD não tenho uma pré-visualização de onde vai ficar um objeto quando copiado, por exemplo, somente aparece quando dou o ponto final.
Olá Sinara,
Geralmente as variáveis tem 2 opções, em alguns casos mais. Porém o que recomendo é analisar o impacto delas no seu projeto. Você percebeu algum problema? Se não, pode continuar trabalhando normalmente.
Um abraço!
