DESENHO E EDIÇÃO

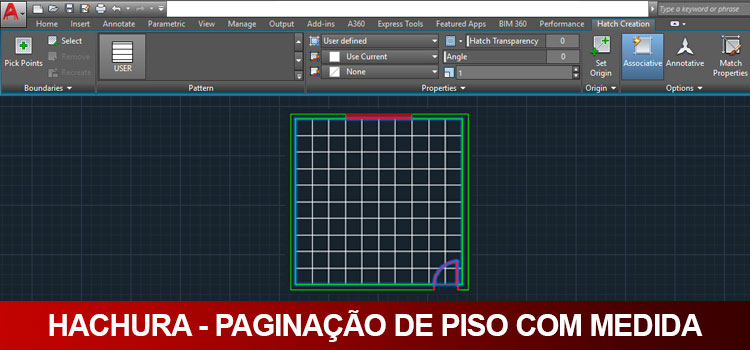

Hachura – Paginação de piso com medida

Sabia que é possível fazer paginação de piso usando o comando hachura? Bom, pelo menos paginação quadrada! Mas isso já resolve boa parte dos problemas. Vamos aprender como fazer!

Quando precisamos utilizar um padrão de hachura (pattern) que se pareça com piso quadrado recorremos ao padrão NET.

hachura-paginação

Porém este padrão não tem um “tamanho” propriamente dito, mas sim um aspecto quadriculado. Sendo assim não temos uma medida precisa. É mais ou menos como se o padrão de hachura NET fosse um adesivo de papel de parede.

Mas eu preciso desenhar um piso com uma medida correta, como eu faço?

Neste caso temos que recorrer a outro padrão de hachura, o USER.

hachura-paginação

Mas antes precisamos entender a diferença do padrão USER para os demais padrões (patterns).

O QUE É UMA HACHURA?

Uma hachura é um preenchimento aplicado em uma área delimitada ou um objeto com uma hachura-padrão, preenchimento solido ou um gradiente.

Os padrões (patterns) disponibilizados pelo AutoCAD apesar de boa parte ser composta por padrões de linhas acabam se comportando como imagens.

Como assim?

Simples, imagine que um padrão de hachura é como um azulejo. Para preencher uma determinada área eu vou colocando mais e mais azulejos até completar toda a área determinada. Com o azulejo temos o seguinte resultado:

hachura-paginação

Agora se usarmos o padrão de hachura NET o resultado será o seguinte:

hachura-paginação

Na imagem posicionei como o azulejo mas no AutoCAD não teríamos o “rejunte”, mas acho que agora você tem uma ideia melhor do conceito.

No AutoCAD, dentro do comando Hatch, no painel Properties temos o campo Scale. Neste campo quando alteramos o valor estamos alterando o tamanho do padrão de hachura, ou seja do “azulejo”.

hachura-paginação

Logo o Valor 1 encontrado no campo Scale corresponde ao tamanho original do padrão de hachura. Logo podemos considera-lo como 100%, sendo assim valores maiores ou menores afetam apenas o tamanho do padrão inteiro e não o espaçamento das linhas.

E o padrão USER, o que ele faz de diferente?

No caso do padrão de hachura USER o campo Scale passa a informar intervalo entre as linhas, sendo assim, podemos utilizar este padrão para criarmos uma paginação de piso. Mas vamos entender como configura-lo corretamente.

PADRÃO DE HACHURA USER

Ao aplicar o padrão USER você notará que teremos apenas linhas horizontais.

hachura-paginação

Para ativar as linhas verticais precisamos acessa o sub-menu de propriedades. Neste campo iremos ativar o botão Double.

hachura-paginação

Pronto! Agora o padrão esta quadriculado.

hachura-paginação

Mas o correto é que a paginação de parede se inicie alinhado com uma das paredes. Para isso devemos corrigir o ponto de origem no painel ORIGIN.

hachura-paginação

Clicando no botão Set Origin, devemos clicar no ponto onde queremos que a paginação de piso se inicie.

hachura-paginação
Ponto de origem no canto da sala

Agora para determinar o tamanho de cada “azulejo” do seu piso basta indicar a dimensõ no campo Scale. Nossa sala tem a dimensão de 5 x 5m vou colocar um piso de 0,50 x 0,50m.

hachura-paginação

Pronto! Paginação de piso de 0,50 x 0,50m iniciada no canto da sala próximo a porta. Fácil não?

Gostaram? Curtam nossa página! Facebook!

Dúvidas? Comentem!

Autor

Luis André

Luis André

LUIS ANDRÉ é Designer Industrial, Arquiteto e Ilustrador nas horas vagas. Graduado em Design Industrial, Arquitetura e Urbanismo e mestrando em BIM (Modelagem da Informação da Construção). Atua como arquiteto na construção civil e também é professor em um Centro de Treinamento Autorizado Autodesk (ATC).
Criou o blog para compartilhar conhecimento e aprimorar iniciantes ou profissionais quanto aos diversos recursos do AutoCAD, REVIT e SKETCHUP.

14 Comentários

  1. Alessandra
    19 de maio de 2016 at 15:37 — Responder

    Boa tarde,
    Como faço para criar uma Hachura de um revestimento de .90X.60?
    Atenciosamente,
    Alessandra

    • 20 de maio de 2016 at 09:10 — Responder

      Alessandra,

      Infelizmente, este recurso só permite hachuras quadradas. Quaisquer outros formatos devem ser feitos com linhas mesmo.

      Um abraço!

      • Flavio
        11 de julho de 2017 at 21:11 — Responder

        andre tem como fazer outros padroes tbm

  2. Lucas Di Menezes
    9 de junho de 2016 at 12:51 — Responder

    Dá pra criar hachura retangular sim. Basta criar uma primeira, sem marcar o ”double” com uma das medidas (ex: 90) e depois uma outra hachura, também sem marcar o ”double” e colocar na segunda medida (ex: 60). Depois marque o ”set origin” no mesmo lugar para as duas hachuras.

    • 9 de junho de 2016 at 18:45 — Responder

      Olá Lucas,

      Boa solução. Não havia pensado nessa possibilidade.

      um abraço!

  3. Barbara
    2 de outubro de 2016 at 22:40 — Responder

    O meu cad e 2016, a opção de double aparece pra mim, mas. Mas não consigo clicar , tenho que habilitar alguma coisa antes de usar o double ??

    • 3 de outubro de 2016 at 07:29 — Responder

      Olá Barbara,

      Para a opção double ficar disponível vc deve selecionar o padrão de hachura USER.

      Um abraço!

  4. antonio pinho
    25 de janeiro de 2017 at 15:59 — Responder

    olá boa tarde, como faço para criar uma hachura que represente um deck?

    • 26 de janeiro de 2017 at 10:08 — Responder

      Olá Antônio,

      Para este tipo de hachura será necessário baixar e instalar um padrão de hachuras com esse acabamento. Porém não será possível trabalhar com medidas reais neste caso, a única hachura que permite isso é a User.

      Espero ter ajudado,

      Um abraço!

  5. WERNER KISCHKA
    17 de abril de 2017 at 15:37 — Responder

    GOSTARIA DE SABER COMO MODIFICO A HACHURA CLICANDO NO RETANGULO TIPO MIDLINE PARA PARTIR A LINHA E CRIAR UMA OUTRA INFLEXÃO

    • 19 de abril de 2017 at 09:00 — Responder

      Olá Werner,

      Não sei se entendi corretamente mas acho que você quer criar uma paginação diferente da quadrada, certo? Então, esse é um dos problemas deste recurso, só e possível criar este tipo de paginação. Uma possibilidade é vc fazer uma sobreposição de paginações. Faça uma só com linhas horizontais na medida que precisa e depois entre com outro por cima criando as verticais.

      Espero ter ajudado.

      Um abraço!

  6. Vitor
    4 de maio de 2017 at 15:28 — Responder

    Parabéns pelo tutorial! Ele já estava ótimo fazendo quadrados. Depois das perguntas dos comentários que solucionou padrões retangulares ficou perfeito! Obrigado!

  7. Tatiane Kelly
    23 de outubro de 2017 at 18:01 — Responder

    A melhor explicação. Obrigada!

  8. Rita Cruz
    3 de dezembro de 2017 at 15:28 — Responder
