Aberturas de portas e janelas no Blender

Criar aberturas para portas e janelas no Blender é mais simples do que você imagina, inclusive você nem precisa se preocupar em ficar recortando a malha da parede, o que otimiza o seu projeto e o tempo de modelagem! Aprenda agora!

Na etapa de modelagem de paredes as aberturas de portas e janelas sempre são sempre uma preocupação, uma vez que é necessário ter muita atenção para o seu correto posicionamento, fora quando temos revisões que consomem um tempo precioso.

aberturas-de-portas-e-janelas

Mas e se eu disser para você que é possível você modelar as paredes sem preocupação e só depois inserir as aberturas de portas e janelas? E o melhor, elas podem ser movidas e redimensionadas sem nenhum sofrimento!

O processo é bem simples, sendo que o primeiro passo é ativar um Add-on.

O QUE É UM ADD-ON?

Um add-on é uma complemento ou extensão de software criado por terceiros, que adiciona novos recursos ou funcionalidades ao programa. Geralmente estes add-ons são criados pelos próprios usuários do programa, buscando incluir novos recursos ou melhorar o fluxo de trabalho.

O Blender possui uma infinidade de add-ons, que também são conhecidos como plugins, que podem ser gratuitos ou pagos. O Blender já conta com uma lista de plugins que estão instalados, porém não estão ativados.

ADD-ON – OBJECT: BOOL TOOL

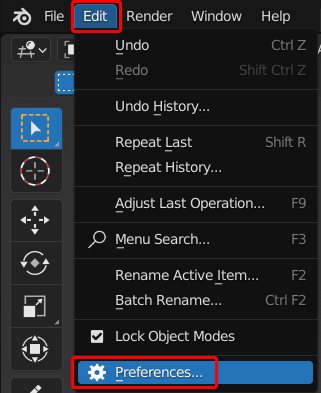

Para ativar um plugin no Blender vá até a aba Edit e clique no campo Preferences.

aberturas-de-portas-e-janelas

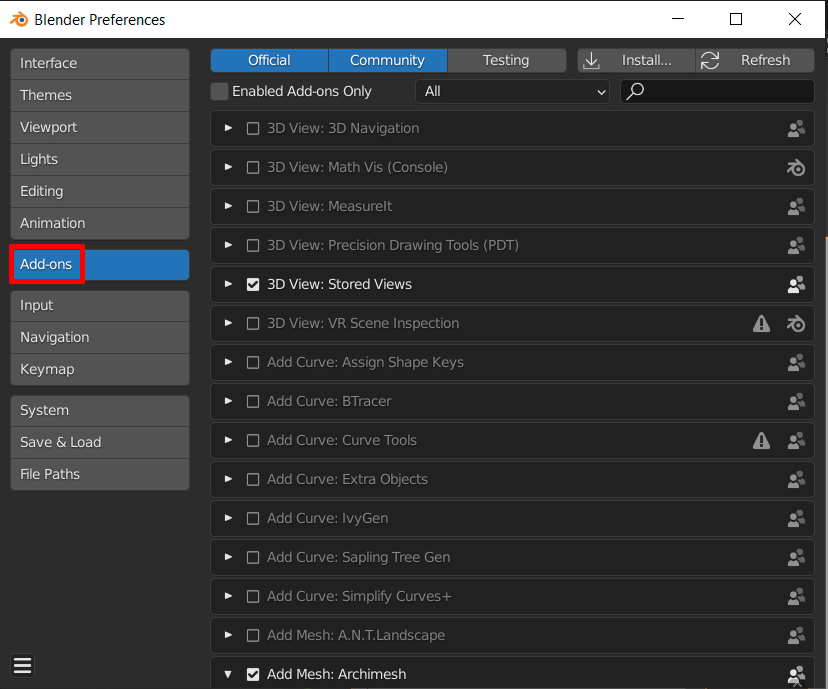

Na janela Blender preferences localize o campo Add-ons.

aberturas-de-portas-e-janelas

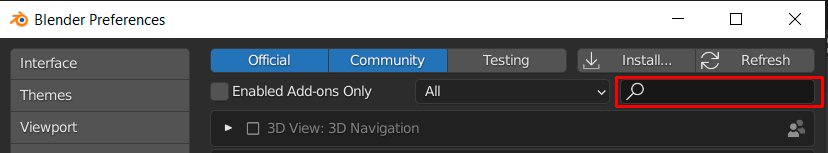

Aqui temos acesso a uma imensa lista de Add-ons, cada um com uma funcionalidade específica. No campo superior temos um campo de busca.

aberturas-de-portas-e-janelas

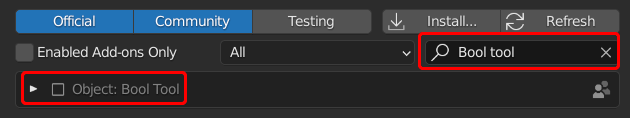

Clique no campo de busca e digite Bool tool.

aberturas-de-portas-e-janelas

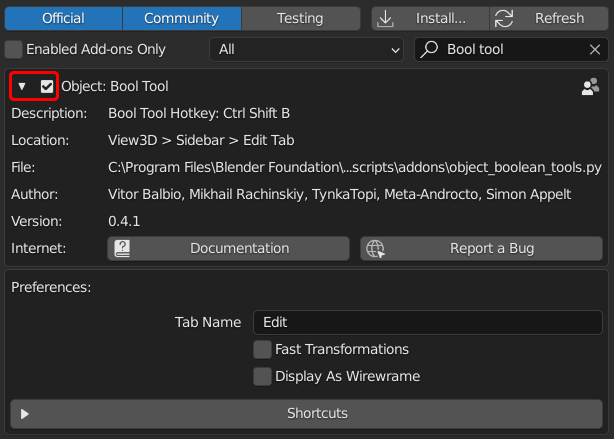

Será exibida a ferramenta Object: Bool Tool. Observe que o Add-on está desativado. Marque a caixa para que ele fique habilitado. Se você clicar na seta do lado esquerdo o painel irá se expandir e exibir mais informações sobre a ferramenta.

aberturas-de-portas-e-janelas

Agora que o Add-on está ativado, pode fechar a janela e vamos aprender a criar as aberturas de portas e janelas!

CRIANDO ABERTURAS DE PORTAS E JANELAS NO BLENDER

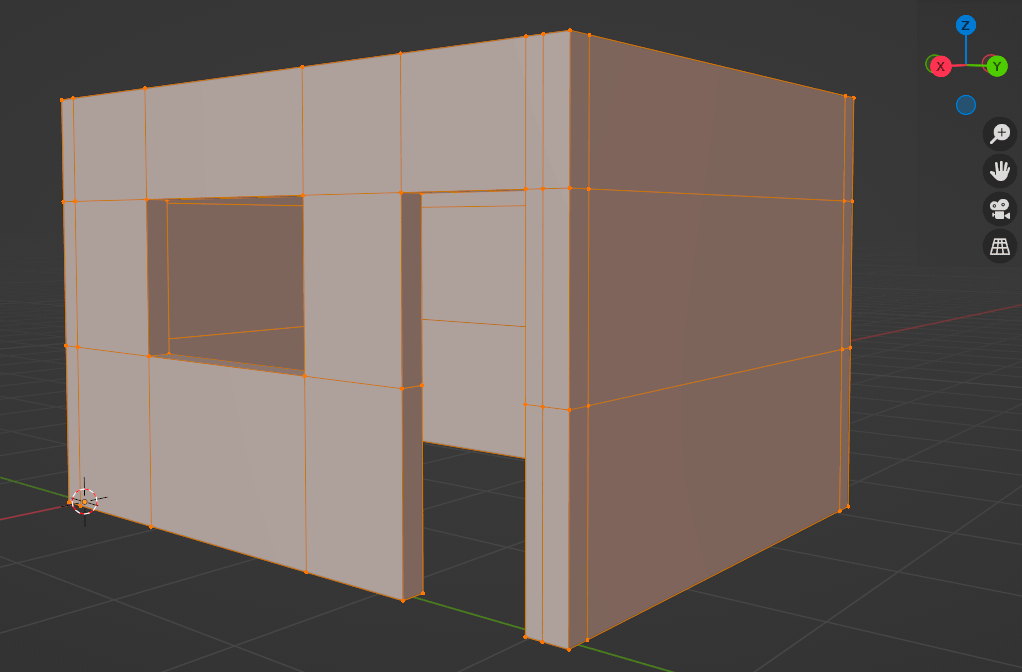

Obviamente, o primeiro passo é a criação das paredes onde vamos executar as aberturas. Neste caso não será necessário elaborar uma malha complexa, então podemos fazer paredes “lisas”, sem subdivisões.

aberturas-de-portas-e-janelas

Paredes criadas vamos preparar nossas aberturas.

CRIANDO A GEOMATRIA DA ABERTURA

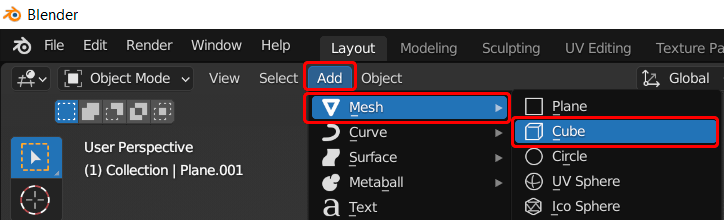

Para este exemplo vou iniciar com uma abertura de janela. Para isso vou inserir um cubo na cena, que pode ser feito de duas formas: acessando o menu superior Header, clicando em Add > Mesh > Cube.

aberturas-de-portas-e-janelas

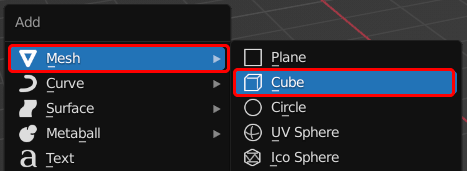

Ou pressionando Shift + A, que ativa o menu Tool Box diretamente na tela, onde podemos clicar em Mesh > Cube.

aberturas-de-portas-e-janelas

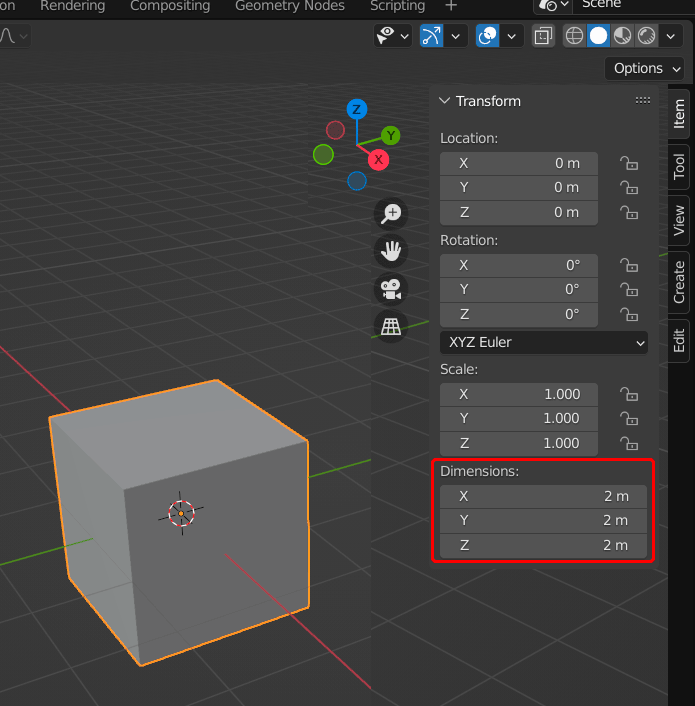

Inserido o cubo na tela, precisamos redimensioná-lo, tarefa que pode ser realizada no painel Sidebar, dentro da aba Item. O painel localizado a direita da área de trabalho, caso não esteja visível, pressione a tecla N.

aberturas-de-portas-e-janelas

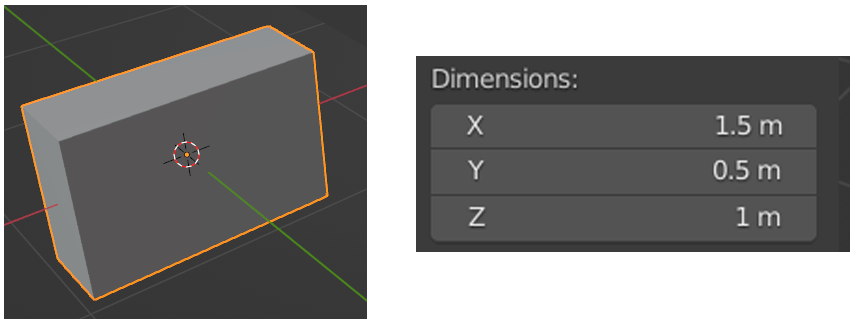

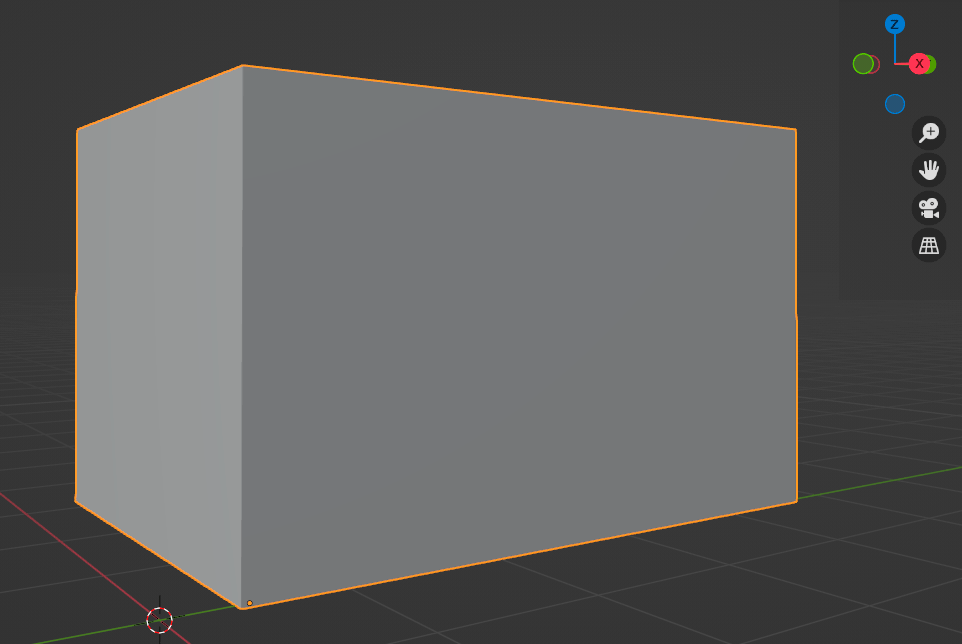

Para que fique com as dimensões da nossa janela, que vou usar os valores 1,50 x 1,00m. Uma dica importante! Sempre deixe a espessura do cubo maior do que a espessura da janela. No meu caso vou deixar com 0,50m.

aberturas-de-portas-e-janelas

REPOSICIONANDO O GIZMO

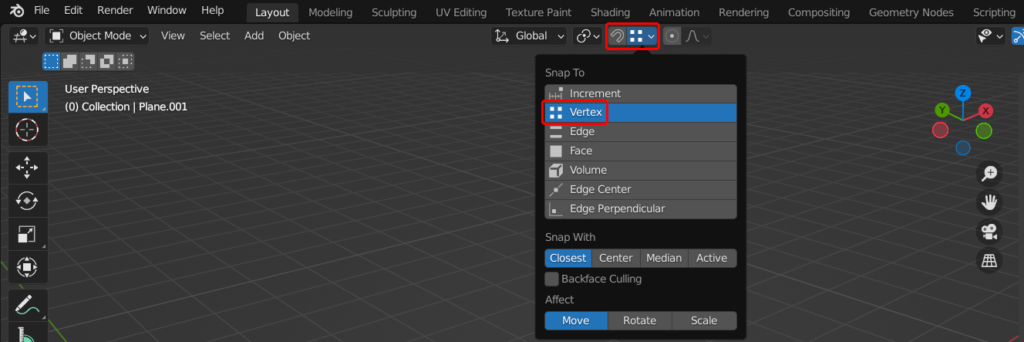

Para facilitar o posicionamento correto da janela, recomendo que altere a posição do Gizmo do objeto. O primeiro passo para isso é ativar o Snap Vertex, onde basta ir ao menu Snapping, localizado no centro do menu superior (Header).

aberturas-de-portas-e-janelas

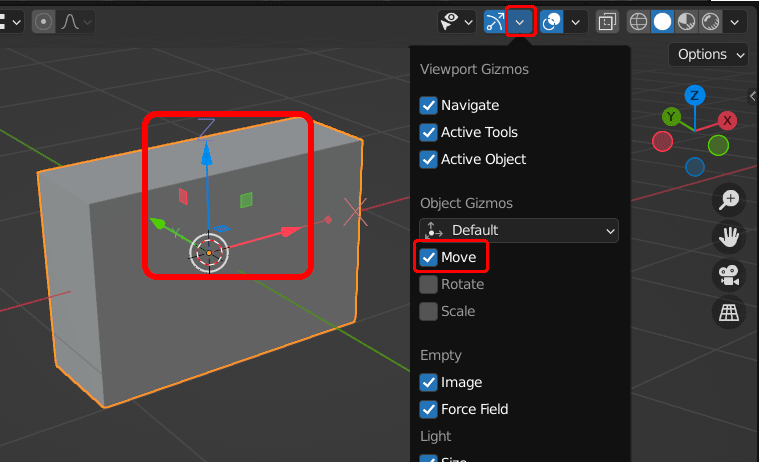

Ativado o Snap Vertex, vou ativar a exibição do Gizmo Move, para facilitar a visualização. No menu superior, a direita, localize o botão Gizmos. Clique sobre ele e marque a opção Move.

aberturas-de-portas-e-janelas

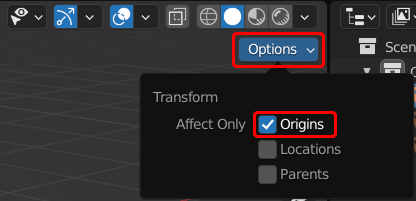

Por fim, ainda no menu superior (Header), clique em Options e em Transform marque a opção Move. Esta é a opção que permite reposicionar o Gizmo, inclusive ao finalizar o reposicionamento do Gizmo é necessário voltar a este campo e desabilitar esta função.

aberturas-de-portas-e-janelas

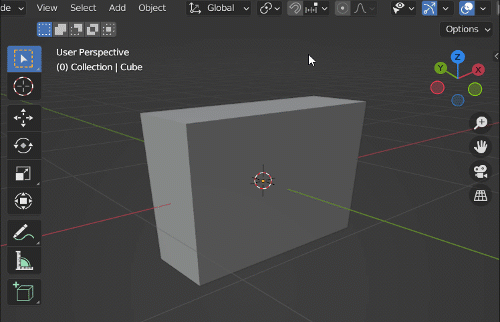

Agora sim podemos reposicionar o Gizmo. O processo é bem simples, basta ativar o comando Move, manter o mouse pressionado sobre o gizmo e arrastar para a quina, lembrando de manter o Ctrl pressionado para ativar a ferramenta Snap Vertex, que irá detectar a quina do cubo.

aberturas-de-portas-e-janelas

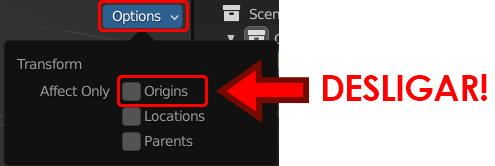

Importante! Volte ao menu Options e desligue o Transform Origins Move.

aberturas-de-portas-e-janelas

CRIANDO A ABERTURA NA PAREDE

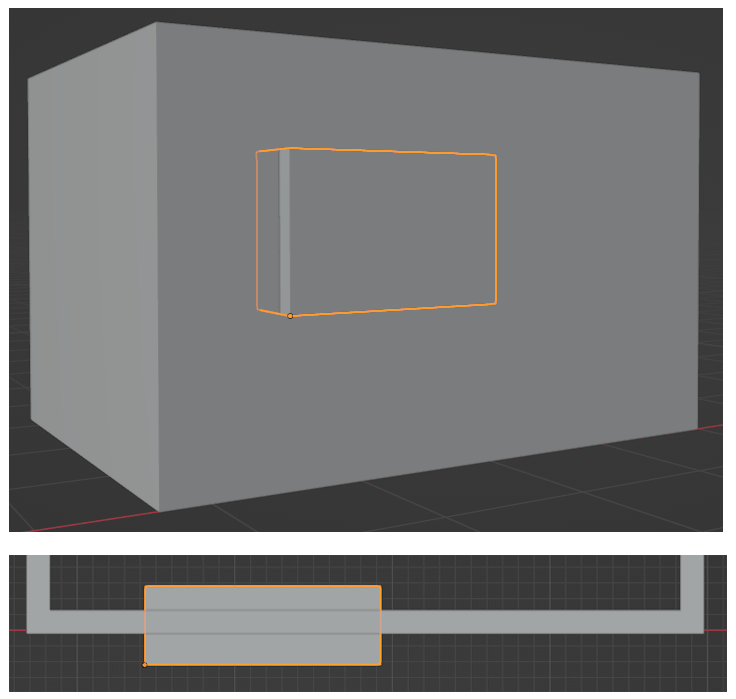

Mova o cubo para a posição onde será sua janela. Lembre-se de deixar o cubo atravessando a parede em ambos os lados (interno e externo).

aberturas-de-portas-e-janelas

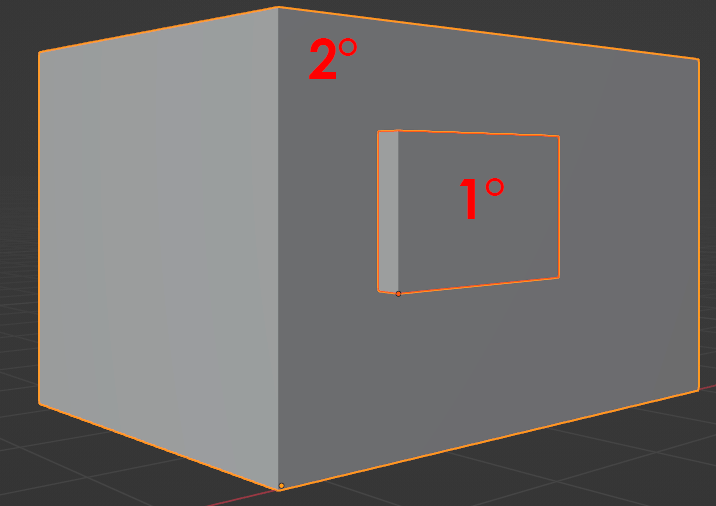

Agora vamos usar as ferramentas do Add-on Bool Tool. O primeiro passo é selecionar os objetos na sequência correta. Primeiro selecione o cubo de abertura, em seguida mantenha a tecla Shift pressionada e clique sobre a parede.

aberturas-de-portas-e-janelas

Vá até a Sidebar (painel lateral direito) e observe que temos uma nova opção, chamada Edit. Clique sobre ela para expandir e exibir as novas ferramentas.

aberturas-de-portas-e-janelas

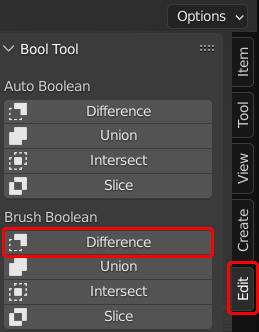

Agora basta ir até o campo Brush Boolean e clicar no opção Difference.

aberturas-de-portas-e-janelas

Você também pode usar o atalho Ctrl – (Tecla control mais o sinal de menos [-] do teclado numérico.

aberturas-de-portas-e-janelas

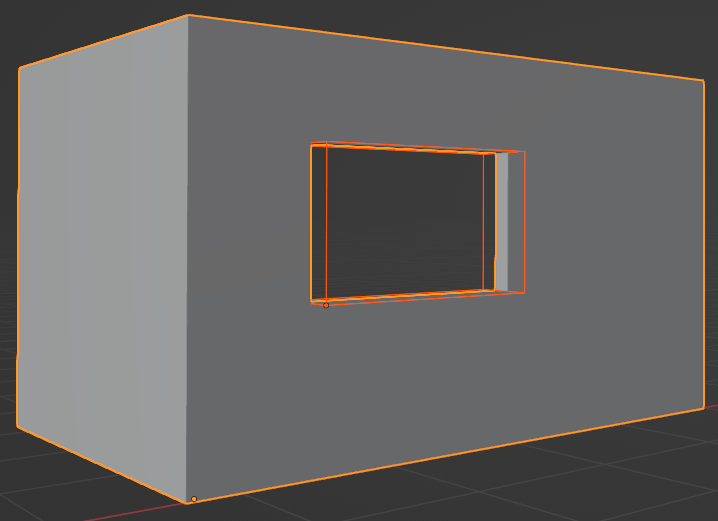

Observe que agora temos uma caixa em forma de arame e uma abertura em nossa parede. Caso você esteja preocupado com o resultado da renderização, fique tranquilo, a “caixa de arame” não aparece na renderização.

aberturas-de-portas-e-janelas

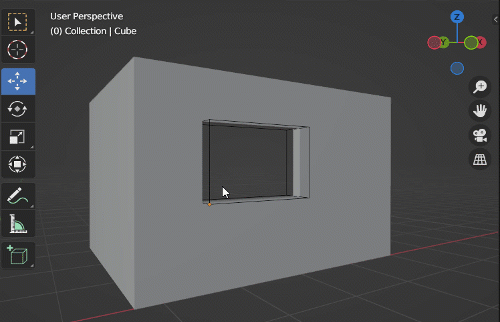

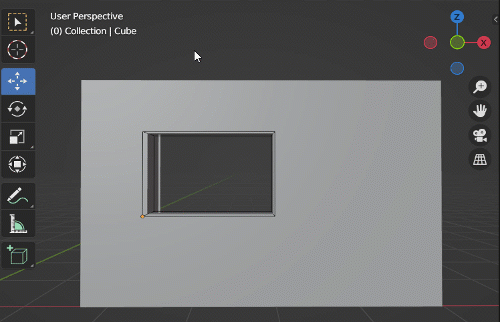

Uma outra vantagem é a facilidade para reposicionar a abertura. Basta selecionar a caixa e mover conforme a sua necessidade.

aberturas-de-portas-e-janelas

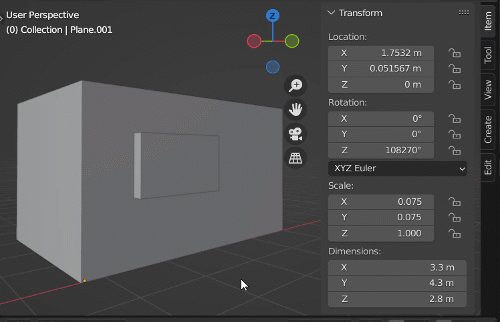

Também é possível redimensionar a abertura. Você pode usar a ferramenta escala ou, se quiser maior precisão, entrar no modo de sub-objeto e mover os vértices.

aberturas-de-portas-e-janelas

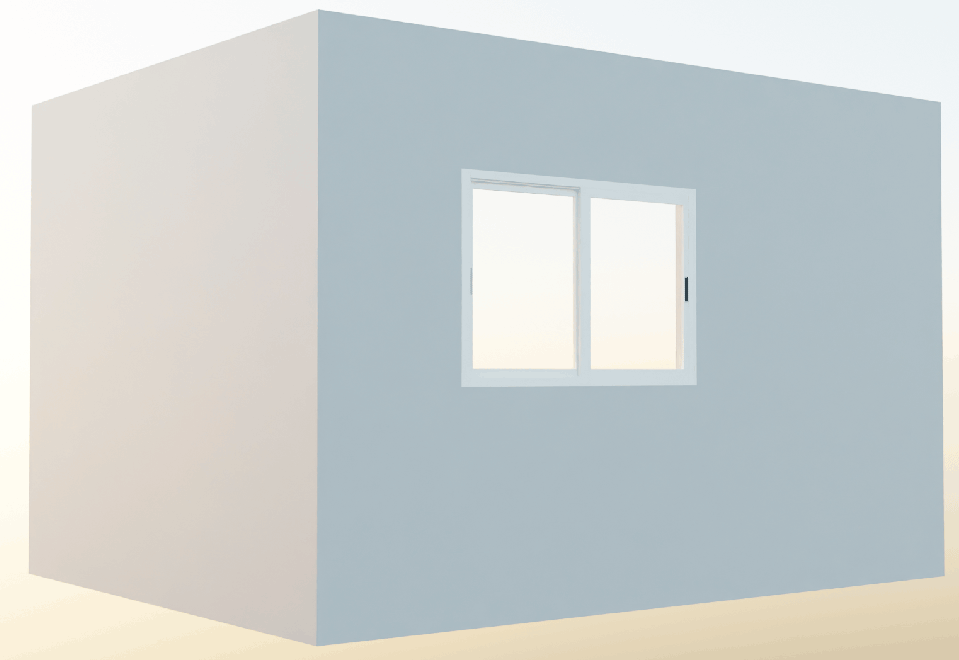

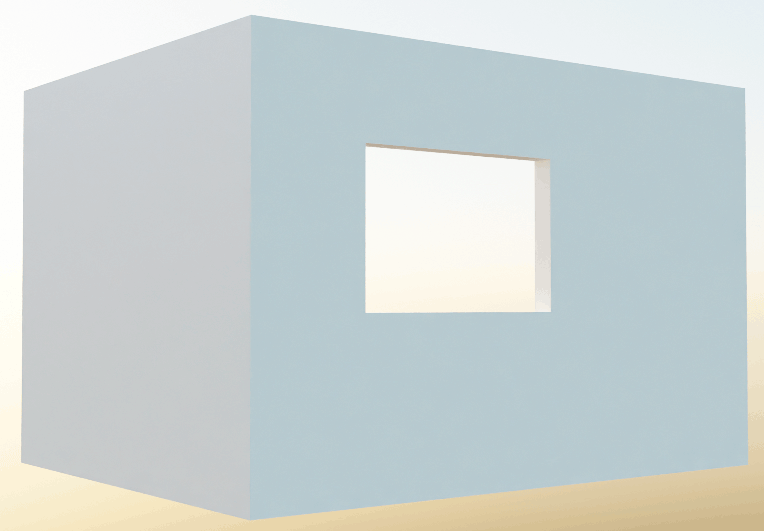

Abertura pronta agora basta inserir a sua janela! Fiz um teste simples de render e tudo ok com nossa janela!

aberturas-de-portas-e-janelas

O mais interessante aqui é que este processo pode ser utilizado para diversos elementos que necessitem de aberturas como: portas, janelas, luminárias de embutir, claraboias e muito mais!

CONCLUSÃO

Criar aberturas para portas e janelas não precisa ser uma completa dor de cabeça! Este processo se mostra além de simples, muito flexível, principalmente quando temos alterações ou correções no projeto.
