ALIGN – Alinhando objetos no AutoCAD

ALIGN – Passando vergonha ou apuros porque não sabe usar o comando Align? Já sofri como você e hoje vamos aprender a usar este comando de uma vez por todas!

Sabe aqueles comandos que você não sabe usar direito e quando precisa dele fica passando por maus bocados? Já sofri assim com o comando Align. O comando ALIGN alinha um objeto em relação a outro objeto, tanto em 2D como em 3D. Para ativá-lo precisamos informar quais são os pontos de origem e quais são os pontos de destino.

align-alinhando-objetos-no-autocad
Para ativar o comando vá ao menu Modify (no sub-painel) ou digite na linha de comando AL.

Temos que indicar quais pontos de origem e quais pontos de destino.

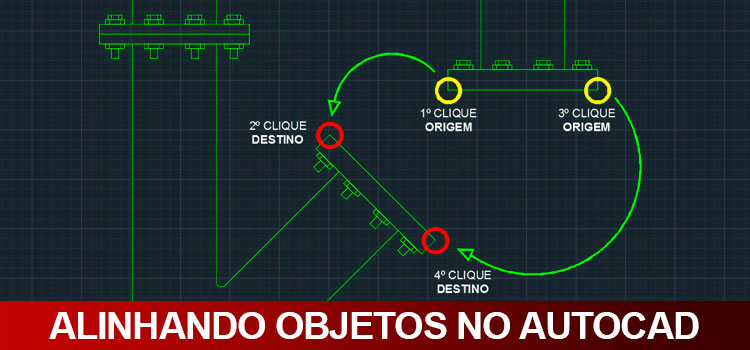

A sequência é bem simples, para desenhos 2D clicamos em quatro pontos:

  • Clique no primeiro ponto de origem.
  • Clique no ponto de destino (para onde o primeiro ponto de origem vai).
  • Clique no segundo ponto de origem.
  • Clique no ponto de destino (para onde o segundo ponto de origem vai).
align-alinhando-objetos-no-autocad
Comando ALIGN escolhendo SCALE como NO!

Ao finalizar o AutoCAD vai abrir uma janela perguntando “usar escala baseado no alinhamento dos objetos?” Basta pressionar Enter para escolher que não. Mas o que ele quer dizer com essa pergunta?

Simples, se a distância entre os pontos de origem e os pontos de destino for maior ou menor o AutoCAD pode alterar o tamanho do objeto ativando o comando Scale. Para isso, basta escolher a opção YES.

align-alinhando-objetos-no-autocad
Comando ALIGN escolhendo SCALE como YES!

Viram? O objeto foi alinhado e redimensionado. Eu raramente preciso redimensionar o objeto após o alinhamento, mas é interessante saber que caso precise é possível!

Gostaram? Curtam nossa página!

Dúvidas? Comentem!

23 comentários em “ALIGN – Alinhando objetos no AutoCAD”

  1. Uma duvida,
    Eu consigo fazer um arranjo de um desenho em determinado espaço com alguma função automática?

    Ex. diversas peças em uma área pré determinada (200x200mm)
    Digamos que tenho diversas peças de diferentes formas geométricas gostaria que ela se encaixasse automaticamente na área determinada.

    O autocad faz isso? recomenda algum software?

    Responder
    • Olá Giovane,

      No seu caso a sua necessidade é algum software de aproveitamento de corte. Existem alguns no mercado, por exemplo, o CorteCerto. Ele trabalha tanto com chapa como com perfil. Mas dê uma pesquisada que existem vários, inclusive estrangeiros com preços bem camaradas.

      Um abraço!

      Responder
  2. Por favor eu preciso ter ativada a linha que alinha os objetos, mas essa que é natural do programa.. como essa tracejada que aparece quando você vai realizando o procedimento do seu exemplo. Com ela geralmente podemos colocar um objeto no mesmo niver de outro etc.
    mas ela sumiu..
    Como faço para ativar de novo ela?

    Responder
  3. É possível fazer um alinhamento com essa ferramenta e utilizar a adequação de escala em apenas um eixo? por exemplo: alinho um objeto a uma linha maior no eixo X mas quero que ele mantenha a altura (eixo Y).

    Grato

    Responder
  4. Tem como utilizar o comando para os eixos w e y e não modificar o z? Pois quando utilizo este comando as cotas
    dos pontos desconfiguram ficam diferentes do que realmente são.

    Responder
  5. pô cara tenho q desenhar um furo numa peça com inclinaçao de 45 graus, porém quando faço a linha tracejada com essa inclinaçao ela fica irregular ao resto do desenho gostaria de fazer as linhas do furo em conformidade com o resto da peça, voces poderiam me ajudar?

    Responder
  6. boa tarde trabalho com o programa dispan cad ele e um complemento ao cad….minha duvida e…tenho uma peça na elavação +300mm e outra na elevação 0,00mm preciso que elas se alinhem sem que se unam pois sera criada uma outra peça no angulo formado para unir as duas

    Responder
  7. Este comando “align” quando utilizado em um arquivo topográfico geralmente “deforma” ou “perde” as características do objeto “alinhado”.
    Gostaria de saber o porquê e qual a solução para corrigir este problema.
    Agradeço a resposta, muitissimamente!
    Obrigado.

    Responder
    • Olá Marcus,

      O que pode estar acontecendo é que você esta usando o comando em linhas que estão fora do eixo Z, ou seja, a referência para o align esta em 3d, então quando você finaliza o comando ele não deforma, mas ele gira o desenho, dando a impressão de deformação.
      Tente achatar o desenho antes de usar o comando align.

      Um abraço!

      Responder
