Alinhar texto das cotas pequenas

Alinhar o texto das cotas pequenas pode ser um problema, principalmente se temos uma grande quantidade de cotas em um pequeno espaço. Mas não se preocupe, temos algumas opções para resolver este problema!

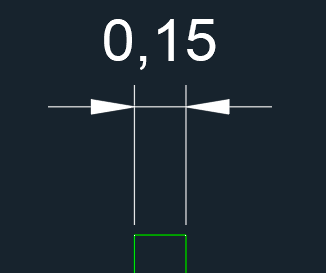

Provavelmente você já passou pela situação de ter uma dimensão muito pequena e o texto (valor numérico) não ter espaço suficiente para ficar inserido em sua posição correta. Quando isso acontece o AutoCAD reposiciona o texto e nem sempre temos um resultado adequado.

alinhas-texto-cotas-pequenas

Saiba que isso pode ser configurado manualmente ou de forma automática. Para isso você deve fazer um ajuste dentro do estilo de cota que você criar. Vamos aprender como resolver.

ALINHAR TEXTO DE COTAS

Para fazer este alinhamento, você deve editar o estilo de cota que você está trabalhando. Para isso vá até a aba Annotate e clique no painel Dimension Style.

alinhas-texto-cotas-pequenas

Ao clicar na opção Dimension Style vá até o campo Manage Dimension Styles.

alinhas-texto-cotas-pequenas

Na janela Dimension Style Manager confira na aba Styles se o estilo que está ativado é o correto (que você deseja alterar) e clique em Modify.

alinhas-texto-cotas-pequenas

Agora você terá acesso a todas as abas da janela Modify Dimension Style. A aba que nos interessa aqui é a aba Fit. Clique na aba Fit para ativá-la.

alinhas-texto-cotas-pequenas

O campo que nos interessa é o Text placement (Posicionamento do texto). Observe que temos 3 opções sendo que obrigatoriamente uma delas deve estar ativada.

alinhas-texto-cotas-pequenas

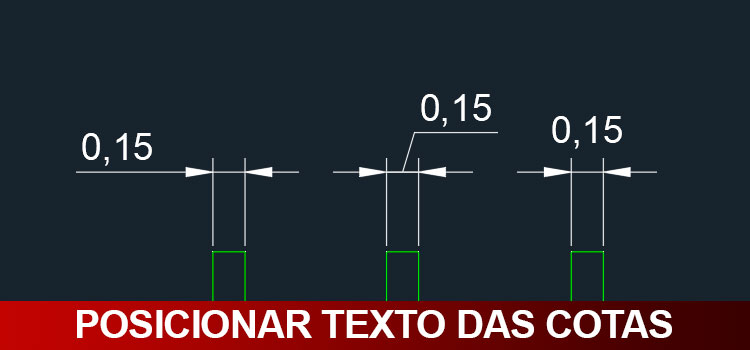

A diferença entre os três campos é bem simples. Na Opção Beside the dimension line o texto fica posicionado ao lado da linha de cota. Esse “lado” é determinado de acordo com o segundo clique, sendo que se você clicar da esquerda para a direita o texto ficará a direita. Se clicar da esquerda para a direita o texto ficará a direita.

alinhas-texto-cotas-pequenas

Na opção Over Dimension line, with leader, o texto é posicionado acima da linha de dimensão, porém com uma linha de chamada adicional para indicar a qual local pertence aquela medida.

alinhas-texto-cotas-pequenas

E por fim a opção Over dimension line, without leader, faz o texto flutuar um pouco acima da linha de dimensão (opção que particularmente não gosto muito, mas enfim).

alinhas-texto-cotas-pequenas

Você pode tanto escolher uma dessas configurações como padrão bem como independente da escolha pode selecionar o valor número e posicioná-lo onde preferir. Claro que dependendo da configuração escolhida no campo Text Placement podemos ter resultado não desejados.

alinhas-texto-cotas-pequenas

Pronto! Agora você pode alterar a posição do texto das cotas pequenas conforme sua necessidade.
