Aparar várias linhas de uma única vez ao invés de ficar “catando milho” pode resolver boa parte dos seus problemas e economizar um tempo valioso! Aprenda agora!
Quem trabalha com o AutoCAD sempre tem que ficar aparando um monte de linhas com o comando Trim, porém na maioria das vezes isso acaba sendo um processo lento e cansativo.
Pensando nisso o AutoCAD desenvolveu a ferramenta EXTRIM, que é bem simples de utilizar. Vamos ver como usar e em que situações ela pode ser mais eficiente.
ATIVANDO A FERRAMENTA EXTRIM
Para entender melhor a ferramenta vamos apenas rever como o comando TRIM convencional funciona. Basicamente você ativa o comando Trim e em seguida é solicitado para que você indique o objeto que vai servir de base para aparar a aresta. Após selecionar o objeto você pressiona Enter e clica na aresta que deseja aparar e para finalizar pressione Enter.
Certo mas e esse tal EXTRIM?

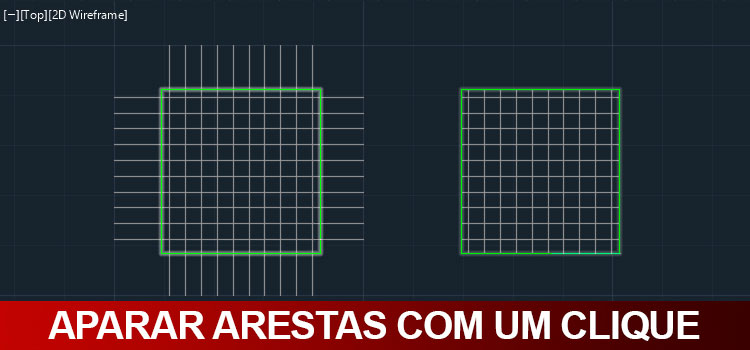

Digite EXTRIM e pressione Enter. Na sequência você deve selecionar o objeto que servirá como base. Assim que efetuar a seleção será exibida na linha de comando a seguinte mensagem: Specify the side to trim on ( ou traduzindo, especifique o lado que deseja efetuar o Trim). Basta selecionar o lado desejado e pronto! todas as arestas que estavam do lado indicado foram aparadas!
Se a área indicada for uma polyline fechada fica melhor ainda já que desta forma quando você tiver que especificar o lado será o lado interno ou externo.
Essa ferramenta simples agiliza aquele tempo que você perde aparando linha por linha, desta forma, você emprega o seu tempo em algo mais importante.
Gostaram? Coloquem o site no seu favoritos e curtam nossa página! Facebook!
Dúvidas? Comentem!
No Autocad 2014 quando digito “Extrim” ele dá como comando inválido. Existe alternativa para usar o comando nessa versão?
Vitor,
Talvez sua versão do AutoCAD não esteja com a aba express tools instalada. Vá até o painel de controle, instalar remover programas, clique com o botão direito no Autocad e clique em desinstalar/alterar. Na janela que abrir selecione adicionar/remover recursos localize a opção express tools, marque esta opção e clique em atualizar.
Isso deve resolver.
Muito bom o blog! Estudei Autocad no Senac Lapa-Tito, mas esqueci muita coisa, pela falta de prática. Agora o blog tá me ajudado muito. Vlw!
ESTOU USANDO O AUTO CAD 2016, NÃO ESTOU CONSEGUINDO USAR O TRIM CORRETA MENTE, AO INVÉS DE APAGAR AS PARTES QUE EU QUEIRA ESTA APAGANDO TUDO EX: A LINHA INTEIRA.
Olá André,
Esse problema é com o Trim ou o Extrim? Isso acontece só com essa ferramenta ou com as demais?
Acredito que possa ser um erro de variável de sistema.
Um abraço!
Olá, estou usando o autocad2013 e descobri que quando usa o XLINE, o trim não funciona corretamente.
Ele apaga a linha inteira, aí vc da um ctrl+z, refaz o trim e ele apaga uma parte da linha, volta e faz de novo, aí ele apaga corretamente…
A cada tentativa, ele funciona de um jeito.
Trocando xline por linha normal, o trim funciona perfeitamente…
Todo o desenho está na cota Z=0.
bom dia, não estou conseguindo usar o comando trim no autocad 2016., ele não apaga nada,
sempre usei o 2010 no meu curso, entretanto não tem mais o 10 pra comprar e comprei o 2016!
como faço? me ajudem!
Olá MArcus.
O comando TRIM ou EXTRIM não está funcionando? qual a mensagem de erro?
Um abraço!
Boa noite!
Já perdi horas cortando curvas de nível com o comando TRIM.
O EXTRIM corta todas de uma vez, e o melhor de tudo, sem travar o Autocad!
Grata!
MUIIITOOO OBRIGADO CARA AJUDOU D+
Tem alguma ferramenta que faz o inverso do EXTRIM?
Olá Lucas,
Não sei se entendi, você quer uma ferramenta que faça o extend?
Um abraço!
Queria saber se tem uma ferramenta que extenda linhas e ou polilinhas até um outro objeto, sem ter que ir selecionando elas como é o caso do extend.
Tem um software que trabalho que roda dentro do c3d, e nele tem uma ferramenta assim.
Gostaria de saber se tem uma nativa da propria Autodesk.
