Aprenda a usar a aba properties

Aprenda a usar a aba properties e fazer alterações rápidas e precisas nos objetos do seu projeto! Aprenda agora!

Cada tipo de geometria existente no AutoCAD tem características próprias, ou melhor dizendo, tem suas propriedades. O AutoCAD disponibiliza uma aba exclusivamente para gerenciar estas características, a aba Properties.

aprenda-a-usar-a-aba-properties

Dependendo do tipo de alteração que você precisa fazer no seu projeto, há informações que só aparecem nesta aba, então vamos entender como ativar o que recursos ela nos oferece.

ATIVANDO A JANELA PROPERTIES

Para ativar a aba Properties você devi ir até a aba Home e no painel Properties clicar na “setinha” no canto inferior direito. Ou pressionar CTRL + 1.

aprenda-a-usar-a-aba-properties

Ao ativar a aba ela provavelmente estará “flutuando” em algum lugar da tela, já que a janela tem o formato de Tool Palette.

aprenda-a-usar-a-aba-properties

Eu costumo posicioná-la em uma das laterais da tela, porém temos algumas possibilidades. Na lateral da janela Properties temos os botões Auto-hide e properties (sim, a aba propriedades tem propriedades. rs!).

aprenda-a-usar-a-aba-properties

O Auto-hide permite compactar a janela Properties, de forma que ela só seja exibida ao passar o mouse sobre ela.

aprenda-a-usar-a-aba-properties

A opção Properties (engrenagem dentro da aba Properties) abre uma lista com alguns ajustes disponíveis.

aprenda-a-usar-a-aba-properties

Vamos entender o que cada um faz:

  • Move – Permite reposicionar a janela em qualquer lugar da tela.
  • Size – Permite redimensionar a janela.
  • Close – Fecha a janela.
  • Allow Docking – Permite que a janela seja ancorada nas laterais.
    • Anchor Left – Ancora a janela a esquerda.
    • Anchor Right – Ancora a janela a direita.
  • Autohide – Oculta a janela, de forma que ela só será exibida ao passar o mouse sobre ela.
  • Transparency – Controla a transparência da janela.

Para que a janela ocupe o mínimo de espaço possível escolha a opção Anchor left. Observe que além da janela ficar fixa na lateral ela só será exibida ao passar o mouse sobre ela.

aprenda-a-usar-a-aba-properties

TRABALHANDO COM A JANELA PROPERTIES

Para quem não está acostumado com a janela vamos a algumas orientações. Quando você não tem nenhum comando ativado e nenhum objeto selecionado a janela properties exibe as propriedades gerais do desenho. Observe que inclusive no campo superior temos uma caixa indicando No selection (nenhuma seleção).

aprenda-a-usar-a-aba-properties

A partir do momento em que você selecionar um objeto qualquer todas as informações exibidas na janela Properties serão do objeto selecionado.

aprenda-a-usar-a-aba-properties

De acordo com a complexidade da geometria, serão exibidos mais ou menos campos de informações daquela entidade.

aprenda-a-usar-a-aba-properties

E a principal vantagem: você pode fazer alterações nas propriedades da geometria diretamente na aba Properties.

aprenda-a-usar-a-aba-properties

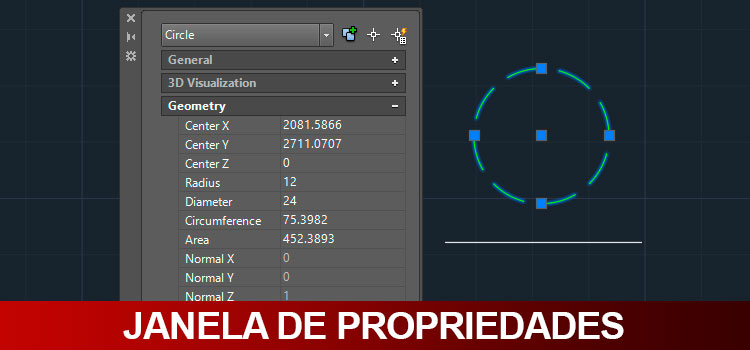

Também é possível conferir outras informações relevantes sem a necessidade de abrir menus ou até mesmo fazer contas. que tal identificar a área, circunferência e inclusive as coordenadas absolutas de um círculo? É só selecionar e ir até a aba Properties.

aprenda-a-usar-a-aba-properties

Tome cuidado para selecionar os objetos de maneira individual, porque caso selecione objetos diferentes a janela de Propriedades só consegue exibir o que eles tiverem em comum. Informações conflitantes ou não serão exibidas ou ficarão com o campo marcado VARIES.

aprenda-a-usar-a-aba-properties

Nos campos marcados como varies é possível altera a propriedades, porém ambos objetos ficarão com ela, como por exemplo a cor ou o tipo de linha.

Dependendo da complexidade do objeto, algumas informações serão exibidas única e exclusivamente na janela Properties, por exemplo, blocos dinâmicos.

aprenda-a-usar-a-aba-properties

Então está apresentada a janela Properties que acredito que irá facilitar e muito o seu dia a dia.

Gostaram? Curtam nossa página! Facebook!

Participem do nosso grupo! Grupo QualifiCAD!

Dúvidas? Comentem!
