O bug das linhas estranhas do AutoCAD assusta a primeira vez que vemos, afinal a impressão que temos é que nosso projeto foi perdido! Mas fique tranquilo, resolver este problema é mais simples do que você imagina. Aprenda agora!

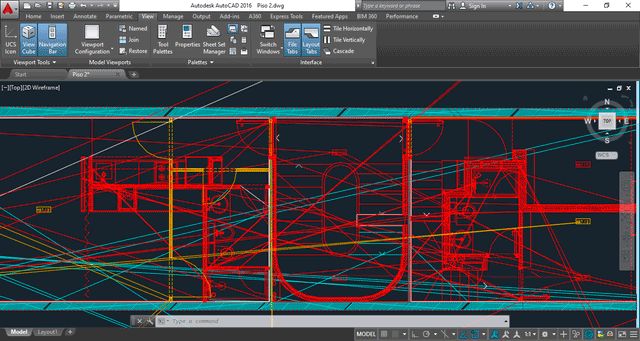

Linhas estranhas, linhas tortas, linhas esquisitas e mais um monte de nomes “técnicos” que os profissionais usam para desesperadoramente encontrar uma solução para um problema bem esquisito aparece no AutoCAD.
![Bug linhas estranhas - AutoCAD 2 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-02.png)
Realmente a visão é assustadora, a impressão que temos é que o desenho foi totalmente corrompido. Dependendo do arquivo é comum inclusive que ao utilizar o comando zoom as linhas mudem de lugar, algumas sumam e outras apareçam.

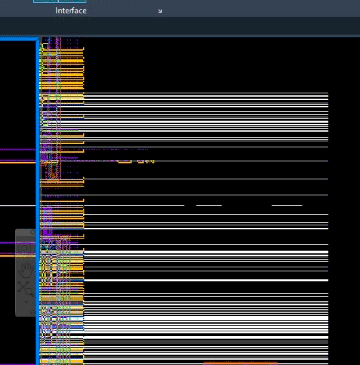

Nem sempre o problema são linhas “diagonais”, em alguns casos temos um efeito “fantasma”, principalmente em linhas de construção.
![Bug linhas estranhas - AutoCAD 3 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-03.png)
O problema que temos aqui é relacionado ao desempenho gráfico, que é controlado pela ferramenta Hardware Acceleration. Caso não conheça este recurso vou deixar um artigo para uma publicação completa que fiz sobre a ferramenta:
HARDWARE ACCELERATION – PARA QUE SERVE?
Mas em resumo esta ferramenta é ativada automaticamente com base na capacidade gráfica do seu computador. Uma das soluções é desativar o Hardware Acceleration.
Hardware Acceleration
Para acessar a ferramenta Hardware Acceleration, vá até a StatusBar (menu inferior direito), o seu ícone se parece com um velocímetro.
![Bug linhas estranhas - AutoCAD 4 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-04.png)
Para acessar essa ferramenta é necessário clicar com o botão direito e selecionar a opção Graphics Performance.
![Bug linhas estranhas - AutoCAD 5 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-05.png)

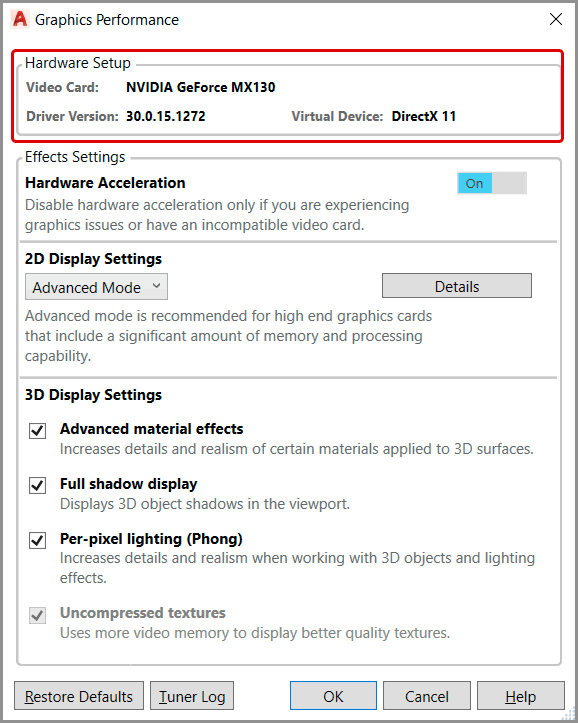

Com isso acessamos a janela Graphics performance, que além de identificar sua placa de vídeo, driver e o virtual device, exibe as configurações de desempenho gráfico que estão ativadas.
![Bug linhas estranhas - AutoCAD 6 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-06.png)

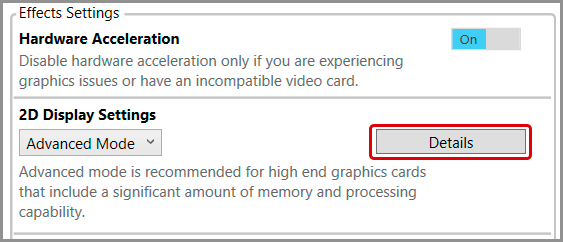

No campo 2D Display Settings clique em Details para expandir o painel de ferramentas.
![Bug linhas estranhas - AutoCAD 7 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-12A.png)

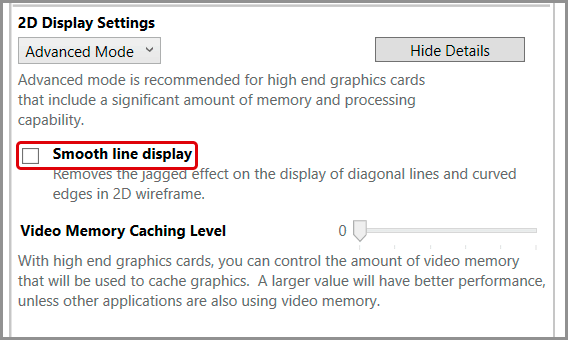

Observe que agora temos a opção Smooth line display. Desmarque esta opção.
![Bug linhas estranhas - AutoCAD 8 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-13.png)

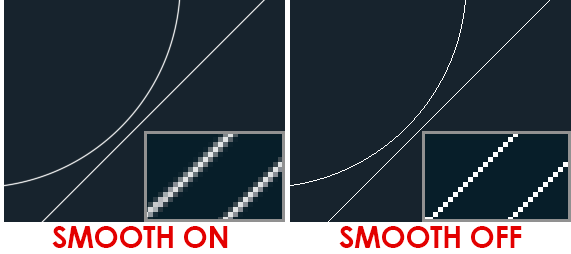

O campo Smooth line display controla a suavidade das linhas curvas e diagonais, ao desativar este campo geralmente resolve-se o problema. A diferença gráfica desta opção quando ativada e desativada é bem sutil, tem que prestar atenção para perceber.
![Bug linhas estranhas - AutoCAD 9 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-14.png)
Caso isso não resolva o problema você pode desabilitar o Hardware acceleration por completo, clicando no botão On (para ativar o modo off).
![Bug linhas estranhas - AutoCAD 10 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-07.png)
Mas qual o prejuízo de fazer isso?
Boa parte dos recursos aqui oferecidos são para um melhor desempenho 3D, então ao desabilitar a função Hardware Acceleration não terá grandes impactos, porém é interessante ir um pouco mais a fundo e tentar descobrir o porquê de uma hora para outra o AutoCAD ter dado esse problema.
Atualizações, Service packs e Hotfix
Uma dica essencial é manter o seu AutoCAD atualizado, pensando nisso a Autodesk lança regularmente atualizações, service packs e hotfix. Eu já fiz uma publicação completa sobre a importância destas atualizações, vou deixar o link logo abaixo:
SERVICE PACK, HOTFIX E ATUALIZAÇÕES SÃO IMPORTANTES?

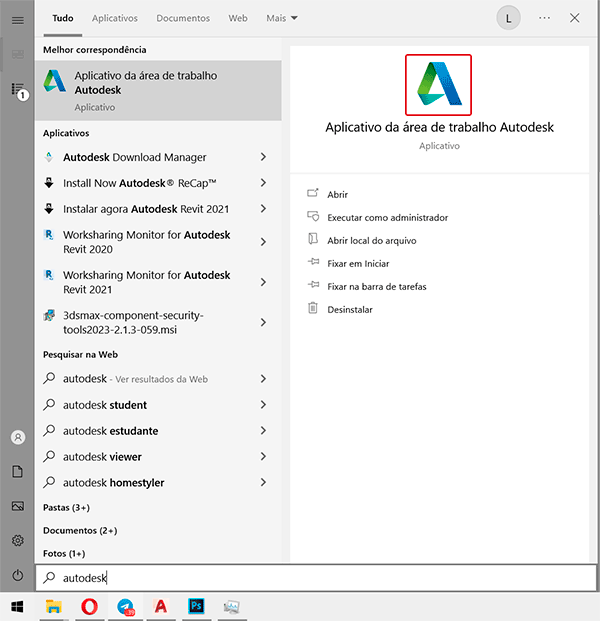

Mas hoje ao instalar qualquer programa da Autodesk o Aplicativo da área de trabalho da Autodesk é instalado junto. Para acessá-lo basta ir até o botão iniciar no windows e digitar “Autodesk” que ele será exibido.
![Bug linhas estranhas - AutoCAD 11 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-09.png)

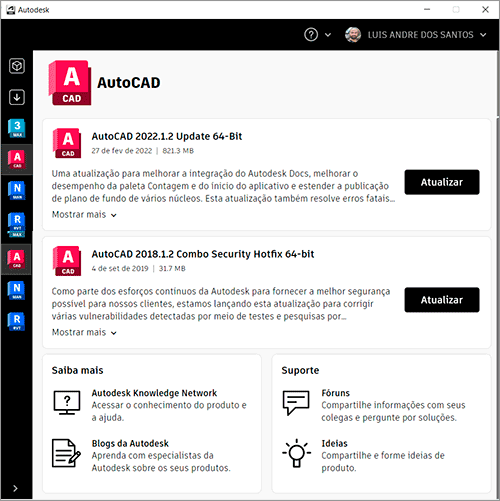

Clicando sobre ele será exibida uma janela listando todos os softwares Autodesk instalados em seu computador e uma lista com as atualizações disponíveis.
![Bug linhas estranhas - AutoCAD 12 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-08.png)
Aqui você pode simplesmente clicar para instalar rapidamente as atualizações.
Atualizar drivers de vídeo

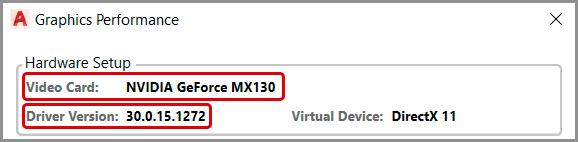

Os drivers de vídeo também devem estar atualizados, uma vez que é fundamental o “dialogo” entre o AutoCAD e sua placa de vídeo. Se você não faz ideia de qual é a sua placa de vídeo, basta conferir no Hardware Acceleration, que logo no topo exibe sua placa e a versão do driver.
![Bug linhas estranhas - AutoCAD 13 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-10.png)

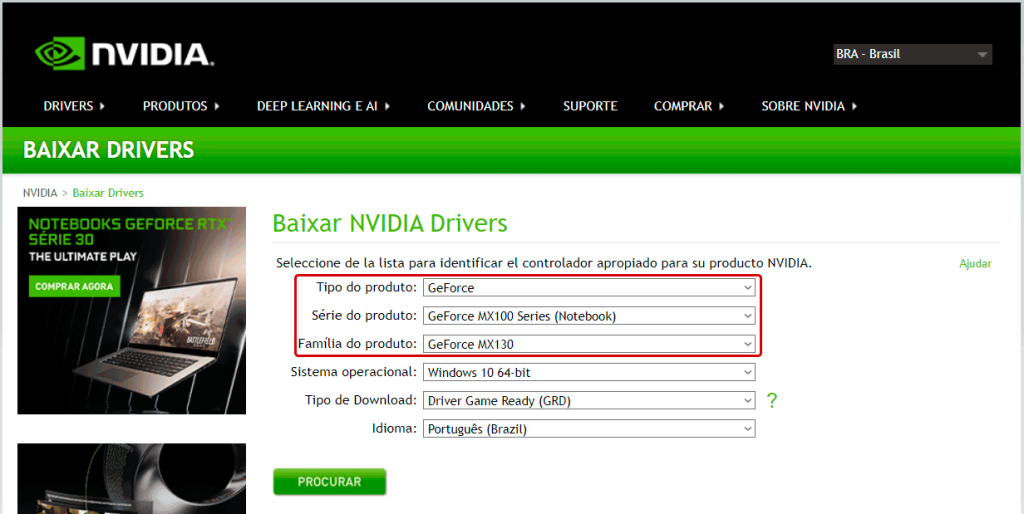

Com o nome correto e uma rápida busca no google você já consegue encontrar o site do fabricante e a correta página com o driver para download.
![Bug linhas estranhas - AutoCAD 14 bug-linhas-estranhas](https://qualificad.com.br/wp-content/uploads/2022/09/bug-linhas-estranhas-autocad-11-1024x514.png)
Geralmente os drivers são arquivos executáveis, isto é, basta clicar duas vezes e mandar executar que o driver é imediatamente instalado. Em alguns casos é necessário reiniciar o computador.
Conclusão
O bug das linhas estranhas costuma acontecer de uma hora para outra, deixando muitos profissionais desesperados, mas sua solução é muito simples.
Tem alguma dúvida sobre solucionar o bug das linhas estranhas ou alguma outra sugestão? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
