Calcular área no AutoCAD, tem como? Você precisa calcular a área de determinados objetos do seu desenho e faz isso manualmente? Hoje vamos ensinar como fazer isso no AutoCAD!
Toda vez que precisamos calcular uma determinada área em nosso desenho já sacamos uma calculadora, porém o AutoCAD possui uma ferramenta para isso. Para acessar a ferramenta na aba Home, no lado direito dentro do painel Utilities clicamos em measure e escolhemos a opção Area.

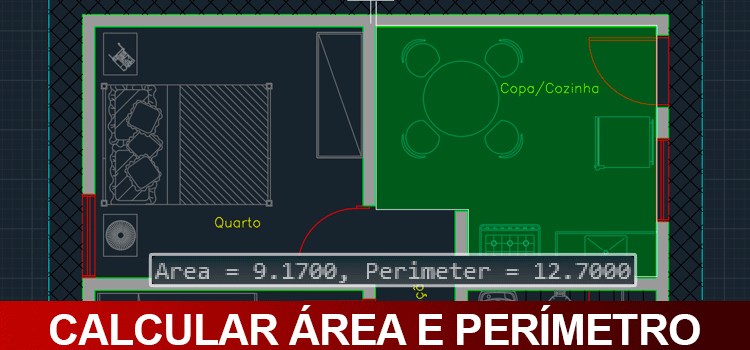

Temos algumas maneiras de utilizar a ferramenta. Para uma área como um quarto, podemos ir clicando em cada canto do quarto e conforme vamos clicando uma área em verde vai sendo criada (essa área em verde corresponde a área que será calculada) e ao finalizar basta pressionar Enter e o valor da área e do perímetro é exibido na tela ou na linha de comando.
Outra opção é que ao invés de clicarmos nos cantos que correspondem a área podemos clicar em uma determinada geometria e o AutoCAD informa a área do objeto selecionado. Ative o comando area e digite O (ou selecione Object). Clique sobre a geometria e imediatamente o AutoCAD exibe a área e o perímetro.
Isso é bem pratico principalmente quando precisamos saber a área de uma circunferência por exemplo.
Mas e se eu quiser calcular uma área e subtrair por outra área, tem como? Tem sim! Ative o comando area e selecione Add area. Selecione a area desejada e pressione Enter. Na sequência selecione Subtract area, selecione a área a ser subtraída e pressione Enter.
Pronto! Agora o AutoCAD exibe o valor da área já subtraído o valor da área menor como no exemplo!
Acredito que este recurso vai lhe poupar um bom tempo de trabalho, permitindo resultados rápidos para os mais variados projetos e situações.
Gostaram? Curtam nossa página! Facebook!
Participem do nosso grupo! Grupo Facebook!
Dúvidas? Comentem!
Olá;
Como calcular a de um terreno irregular de:
frente:35m
fundo:11,60
lateral esquerda 22,80 m
lateral direita 34 metros
Olá Pedro,
Mesmo com essas medidas o formato do terreno da margem para a variar área do terreno. Desenhe o seu terreno e siga os passos da postagem, se tiver alguma dúvida fique a vontade para perguntar!
Qual extensão deve estar o arquivo de uma planta pronta para utilizar o recurso área pra calcular o tamanho das áreas na planta?
Olá Mayara,
O formato padrão do AutoCAD já é suficiente. Você esta utilizando outro formato de arquivo?
Um abraço!
Olá Luis, qual é o formato padrão? Pois podem abrir no autocad extensões em DWG, DWT, DXF e DWS. Para pegar uma planta já pronta, tem algumas destas extensões específicas somente para utilizar o recurso AREA, ou qualquer uma destas extensões eu consigo?
Olá,
Teria como eu visualizar novamente a ultima área já calculada ao invés de ter que selecionar tudo novamente?
Olá Beatriz,
Infelizmente é necessário selecionar novamente, mas em breve vou postar uma publicação sobre quadro de áreas que provavelmente irá te ajudar.
Um abraço!
Aperta a tecla F2, vai abrir a Text Window, com todos os comandos usados durante a uilização do programa, inclusive medidas de áreas, volumes, cálculos, comandos, etc…
Como faço para medir um área de terreno rural, com muitas curvas?
Olá Elaine,
Respondido por e-mail.
O eixo no cada esta toda hora mudando de x,y para x,y,ez;
como faço para manter no x,y de novo, por favor estou dimensionando as áreas e ai começou a dar problemas
Olá Silvana,
Respondido do e-mail.
Um abraço!
Como calcular área de um semicírculo, ou áreas irregulares?
Eu uso o recurso de fazer uma hachura dentro da geometria e abrir as propriedades da hachura com o pr+enter, nas propriedades é indicado a área da hachura. Já me salvou muitas vezes esse recurso. Abraço e sucesso.
Precisava calcular a área de uma figura completamente circular, mas não perfeita, e usei essa dica. Funcionou certinho! Valeu!
Preciso encontrar a menor área externa de um desenho irregular (que pode conter semicírculo) para saber quanto iremos utilizar de material/chapa para cortar a peça, sabendo que o que sobrará entre a área encontrada e a área real do desenho será sucata mas deve ser considerada no orçamento. É possível utilizando VBA para ganhar tempo?
Olá Luiz,
Não sou especialista em VBA mas acredito que seja possível sim. Outra opção é você transformar os desenhos irregulares em REGION, utilizar o comando GROUP e depois calcular a área por objeto. Mesmo que os objetos estejam desencostados o AutoCAD irá entender como um único objeto e calcular a área total de todas as peças.
Depois é só subtrair pela área da chapa. Faça um teste, qualquer problema entre em contato.
Um abraço!
Como calcular a Reserva Legal em 20% de uma planta total? Teria algum comando?
Grata.
Olá Sabrina,
No autoCAD fica difícil, pq isso demanda de interpretação para saber em que lugar a área de reserva legal ficará localizado. No Revit, o leque de possibilidades é maior.
Um abraço!
Não consigo visualizar a distância após mensurá-la, será que alguma função foi desativada? Após mensurar seja a área ou distância não é fornecido as dimensões na parte inferior do programa.
Att,
Olá Carlos,
Para que o resultado seja exibiduo junto do cursos do mouse você precisa ativar o Dynamic Input apertando a tecla F12.
Um abraço!
Tem como copiar esse valor exibido no cursor?
Olá Carol,
O que você pode fazer é apertar F2 para expandir a linha de comando e lá você pode selecionar o texto e copiar.
Um abraço!
bom dia, como faço para medir a área e preencher a lacuna automaticamente, correspondente a área medida.
Abraço
Olá Dilmar,
Para medir uma área completa teria que ser uma polyline, então com object da pra mediar a área do objeto. Já se o preenchimento for hachura, você terá que ir via comando hachura mesmo, não da para medir e inserir um preenchimento junto.
Um abraço!
Comando boundary da pra fazer também a mesma coisa, quando não se sabe a área exata de um desenho complexo. Muitos utilizam a hachura também para fazer calculo de áreas irregulares, na verdade o boundary cria uma polilinha na região que você quer, daí então utiliza-se o comando área em seguida o prefixo O para objeto, pedindo para selecionar a area do objeto desejado, no caso pode ser a boundary ou contorno ou uma hachura, desde que não tenha nenhum texto ou cota no seu interior.
Olá Aldo.
Realmente também dá. Eu até uso esse processo mas dependendo da geometria e se tiverem objetos dentro da área já não funciona como a gente gostaria. Mas o que importa é conseguir resolver o problema.
Um abraço!
Olá, como faço para atribuir a área em um texto, tipo aqueles com o nome do ambiente, área e nível, vi em uma aula no YouTube mas o rapaz não ensina como realizar essa função, no bloco tem uma poliline associada.
Olá Ewerton,
Acredito que seja feito com um sistema de Field, que são atributos de texto. Aind anão publiquei sobre este tema, precisaria fazer alguns testes para que mostre a área da forma que você está falando.
Um abraço!
Boa noite.
Eu tô começando a praticar no AutoCAD tem um semana. Tô com dificuldades porque toda vez que solicito o comando ‘OF’ e coloco a medida de 4.45 ele não aparece em metros aparece pequenininho em milímetros e todas medidas q coloco… Quando vou conferir tá descontrolada e confiro na ‘UN’ que foi oque a minha professora me sugeriu mais continua. Não consigo fazer coisas simples como multiplicar paredes. Oq pd ser?
Olá Alexandre,
É normal isso. Quando você cria um novo arquivo no AutoCAD ele utiliza o template acadiso.dwt que é um arquivo padrão, porém este arquivo está pré configurado para milímetros, então quando você coloca 4.45 ele entende 4.45mm. Mas quem determina a unidade do projeto é você então se quiser que os 4.45 sejam metros, assim será, contanto que você faça isso sempre. Quando ao tamanho estar “pequeno” na verdade ele está correto é você que esta muito “longe”, então basta dar zoom.
Relaxa que com o tempo você acostuma.
Um abraço!
ola uma pequena duvida , eu estou iniciando no autocad e ja conhecia a ferramenta de calcular área, porem o autocad não indica a unidade, exemplo.. eu calulo a unidade de um quadrado de 10x10x10, o resultado do volume é 1000, porem 1000 o que ? mm³, m³ ?? como posso saber isso ?
Olá José,
Tudo vai depender da unidade de medida que você esta usando no seu projeto. Por exemplo, se uma linha em seu projeto com 1 de comprimento equivale a 1 metro, quer dizer que a área apresentada é em metros.
Espero que isso ajude.
Um abraço!
Gostaria de saber se tem a opção de calcular a área e ela já aparecer no objeto como texto ?
Olá Andressa,
Acredito que somente com uma rotina (Lisp) isso seria possível.
Um abraço!
Olá, como o algoritmo do comando área é executado, que tipo de métodos é usado para calcular a área?.
Olá Felipe,
Acredito que nada muito complexo, uma vez que consiste em um espaço 2D,logo temos um calculo bem simples.
Um abraço!
boa tarde tenho um terreno bem irregular cheio de curvas e possivel calcular a area usando este metodo
Olá Welerson,
você pode criar uma polyline no formato do terreno, assim fica mais simples de usar o comando área.
Um abraço!
Ola, estou pesquisando mais esta dificil (rsrs)
minha pergunta é ( como o autocad calcula a area)? eu falo de logica( linguagem de programação)
Olá willians,
Cara, dúvida complexa essa. Infelizmente não vou conseguir te ajudar, mas essa parte de programação é um assunto que pretendo estudar em breve.
Um abraço!
Bom dia, sou iniciante em Autocad, instalei o cad 2015 em meu computador, agora quero calcular a area em m2 da obra, faço todo procedimento, mas não está aparecendo a barra com os dados digitados e as medidas. Já fui informado que tenho que ativar o comando ÁREA, como ativar esse comando.
Olá Paulo,
Dependendo da configuração do seu AutoCAD, pode ser que não apareça diretamente na sua tela, sendo exibido apenas na linha de comando. Aperte F2 depois de executar o comando que isso faz com que o menu inferior seja expandido. E para recolher o menu inferior aperte a tecla F2 novamente.
Um abraço!
Meu cad instalado é em portugues
Olá Paulo,
Se quiser usar os atalhos em inglês no autoCAD em português bas colocar underline “_” antes de qualquer comando.
Um abraço!
Teria como utilizar estes dados da área e do perímetro para exibir diretamente no texto sem ter que digitar?
Olá Luiz,
Então, daria para fazer alguma coisa com Fields e hachuras, mas acaba sendo uma gambiarra, pois o atributo teria que estar associado a um perímetro, por exemplo uma polyline. Ah, também pderiamos tentar algo com Autolisp.
Um abraço!
Luís André, preciso da sua ajuda:
no desenho, anteriormente conseguia calcular áreas, agora após algumas alterações no mesmo desenho, tem compartimentos que não consigo calcular a área aparecendo a seguinte indicação:
“Point or options Keyword required specify next poit or” e não diz mais nada!
devo ter alterado algum valor sem me aperceber e não estou conseguindo fazer áreas!!
Olá Marta,
Pode ser problema com o osnap. Digite OSNAPOVERRIDE e confira se o valor está como zero. Se não resolver deixe o valor como estava, pra não virar outro problema.
Um abraço!
Boa noite Luis, estou com um problema quero confirmar a medida da área de um projeto, lá consta que a área tem 5.01m², porém quando vou medir com o comando área está dando uma área de 0.0020. O que devo fazer?
Olá Lara,
Aparentemente o desenho esta fora de escala. Você está calculando a área pelo model ou pelo Layout?
Um abraço!
Boa tarde Luís Andre, espero que possa me ajuda:
quando uso a ferramenta área, um exemplo: o resultado que deveria ser 3.6m2 me da um valor de 3600.0; saberia me informar como eu posso corrigir este problema para que o valor seja mais exato?
Olá Mariana,
Possivelmente você esta desenhando em outra unidade, tente conferir a unidade do seu desenho.
Um abraço!
Olá, qdo eu tento usar a opção Adicionar área e subtrair outra área, ao terminar de adicionar e teclar enter a área em verde desaparece. Assim eu não consigo fixar a área já calculada a fim de inserir outra área para ser subtraída.
A área verde não aparece, como configurar?
Olá Everton,
Qual a sua versão do AutoCAD?
Um abraço!
