Ocultar hachuras no AutoCAD

Ocultar hachuras no AutoCAD? Hachuras podem ser um problema em projetos que o arquivo esta muito grande, podendo travar a máquina ou levar a um FATAL ERROR. Hoje vamos aprender a ocultar hachuras.

Seu arquivo esta pesado, lento e qualquer comando simples faz com que sua máquina “pare para pensar”? Ou então você já tomou alguns FATAL ERROR? Uma solução simples pode resolver o seu problema.

No AutoCAD temos um comando chamado FILL. Ele controla a exibição de hachuras e espessura de linhas. Mas para ele funcionar corretamente precisamos utilizar ele da seguinte maneira:

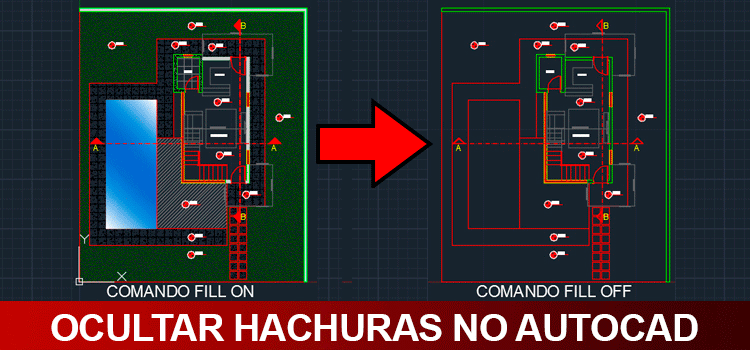

ocultar_hachuras_comando_fill_01

Digite na linha de comando FILL. Selecione o modo OFF.

ocultar_hachuras_comando_fill_02

O comando esta ativado mas não mudou nada, porque? Simples, é necessário atualizar a visualização da tela, para isso devemos ativar outro comando. Digite na linha de comando REGEN e pressione ENTER.

ocultar_hachuras_comando_fill_03

Pronto! Agora todas as hachuras do desenho foram ocultas.

IMPORTANTE! Evite movimentar qualquer objeto do seu desenho, pois você poderá ter problemas sérios quando reativar as hachuras, ou seja, seu desenho esta em um lugar e as hachuras em outro!

Mas como ativar novamente as hachuras? Simples, digite FILL e escolha a opção ON. Lembrando que é necessário usar o comando REGEN novamente.

Gostou? Curta nossa página.

Dúvidas? Comentem!

2 comentários em “Ocultar hachuras no AutoCAD”

  1. Eu já tenho uma layer HACH na minha template, justamente para ocultar as hachuras, quando não estou precisando. Mesmo assim tive uma dúvida. Precisando criar uma nova hachura e comando fill estando em off, ela aparecerá normalmente?
