Comprimento total de polyline ou spline

Identificar o comprimento total de uma polyline ou de uma spline pode ser um desafio, mas felizmente o AutoCAD tem uma ferramenta muito prática para solucionar este problema! Aprenda agora!

Em determinados momentos em um projeto é necessário se identificar o comprimento total de objetos complexos como polylines ou splines, pensando nisso o AutoCAD oferece uma excelente ferramenta para solucionar este problema, o comando LIST.

COMANDO LIST

O comando List está disponível na aba Home, dentro do painel Properties. Clique na palavra Properties para expandir o painel.

comprimento-total-polyline-spline

Ao clicar em Properties o comando List já está disponível.

comprimento-total-polyline-spline

O comando List também pode ser acessado via linha de comando digitando List e pressionando enter.

comprimento-total-polyline-spline

O comando List não se limita a exibir o comprimento do objeto e sim uma lista de propriedades que podem mudar de acordo com o tipo de objeto selecionado. O processo é super simples, basta clicar no objeto para obter a informação desejada.

Vou utilizar uma spline como exemplo e após ativar o comando List clicar sobre a spline.

comprimento-total-polyline-spline

Observe que a linha de comando é expandida mostrando uma série de propriedades do objeto. Aqui cabe um pouco de cuidado para ler as informações desejadas, uma vez que é comum a lista ser bem grande.

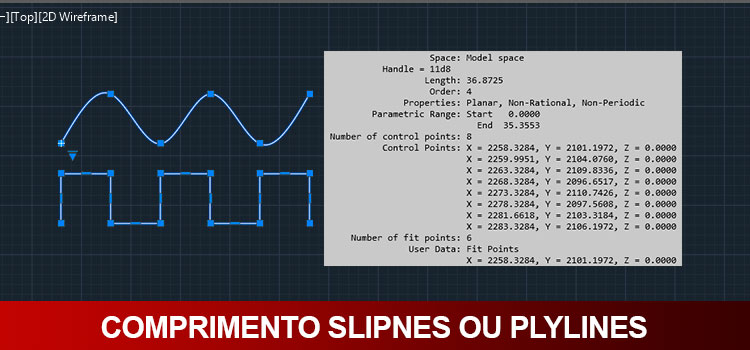

Logo no início podemos identificar a informação que desejamos no campo Lenght (Comprimento).

comprimento-total-polyline-spline

Logo abaixo podemos ver a quantidade de pontos de controle (quadradinhos azuis) presentes na spline bem como suas coordenadas.

comprimento-total-polyline-spline

Para recolher a lista basta pressionar enter. Vou ativar o comando novamente, dessa vez clicando em uma polyline que criei com 8 segmentos de 5 de comprimento.

comprimento-total-polyline-spline

Novamente temos logo no início o valor que desejamos no campo Lenght (comprimento). Observe que o resultado foi 40, que corresponde com as medidas que eu inseri no exemplo.

comprimento-total-polyline-spline

Também temos as coordenadas dos pontos onde cliquei para exibir a polyline.

comprimento-total-polyline-spline

Este é um comando relativamente antigo do AutoCAD mas ainda rende bons resultados devido a velocidade que você obtém a informação desejada. Então agora você tem mais este recurso para obter informações das geometrias do seu projeto!
