Configurar escala para impressão. Você não faz ideia de como configurar a escala do seu desenho para impressão? Hoje vamos aprender a criar viewports com escala no seu layout!
Esse é o primeiro post de uma série para ensinar a você a configurar o seu desenho em um layout de impressão. Portanto precisaremos esclarecer alguns pontos.
Plot.log – Como faço para não aparecer mais?
UNIDADE DE MEDIDA
Quando eu falo unidade de medida tome cuidado. Não estou me referindo ao Drawing Units do AutoCAD, estou me referindo a que unidade você utiliza. Isso é simples de descobrir, vamos aos exemplos:
Crie uma linha com o valor 1 de comprimento. No seu projeto esta linha tem:
- 1m (metro)?
- 1cm (centímetro)?
- 1mm (milímetro)?
No meu projeto, por exemplo, tem 1m (metro), ou seja, estou trabalhando na unidade metros. Ok, mas e o drawing units?
DRAWING UNITS
Para configurar a unidade do seu arquivo clique no Application menu (ícone do AutoCAD no canto superior esquerdo), selecione a opção Drawing utilities e clique em Units. (atalho UN + enter).
Será exibida a janela Drawing Units.
Ao entrarmos no ajuda do AutoCAD temos a seguinte explicação:
“Controla a precisão e formato exibido para coordenadas e ângulos”
Neste painel nós controlamos a precisão e o formato da unidade, já a unidade em si somos nós que definimos ao elaborar o desenho. Resumindo, a unidade de medida é definida diretamente no desenho. Por exemplo, nos meus desenhos eu trabalho com metros então:
- Para o valor de cinco metros eu digito: 5 e pressiono enter.
- Para o valor um metro e meio eu digito: 1.5 e pressiono enter.
- Para o valor de meio metro eu digito: 0.5 ou .5 e pressiono enter.
De acordo com a unidade que você trabalha teremos que configurar uma escala adequada, dessa forma o desenho será impresso corretamente.
LAYOUTS
O AutoCAD disponibiliza de uma área destinada a configuração de impressão chamada de layout. A mesma fica na parte inferior esquerda da tela, clicando nessa aba alteramos o espaço de trabalho destinado a configuração de impressão.
As guias model e layout sumiram! O que fazer?
Mas não posso imprimir pela aba model mesmo? Particularmente, não recomendo. Depois que você entender como é fácil e pratico trabalhar com layouts, acredito que nunca mais vai querer imprimir pela aba model.
Clicando em uma aba de Layout mudamos para outro espaço de trabalho, com tela cinza com uma folha branca e um retângulo mostrando o nosso desenho feito na aba model. Esse retângulo é o assunto dessa postagem, que chamamos de VIEWPORT.
VERSÕES DO AUTOCAD
Antes de mais nada vamos as versões do AutoCAD. De acordo com sua versão o menu para viewport podem estar em abas diferentes.
No exemplo vou utilizar o 2018, mas o mesmo vale para qualquer versão. Por padrão um arquivo novo do AutoCAD vem com o Layout 1 e Layout 2 (você pode criar quantos quiser) mas vamos começar pelo Layout 1.
VIEWPORTS
Uma viewport é uma “janela de visualização”. Com ela podemos determinar uma área do nosso desenho que será exibida em nosso layout (folha) e em que escala será exibida. E o melhor de tudo, podemos inserir o mesmo desenho, várias vezes e em escalas diferentes!
Isso poupa o trabalho de termos que duplicar o nosso desenho se quisermos que ele apareça mais de uma vez na folha.
COMO INSERIR UMA VIEWPORT
Ao clicar em uma aba de layout recomendo que você selecione tudo e delete. O layout já tem uma viewport, mas vamos criar a nossa própria viewport.

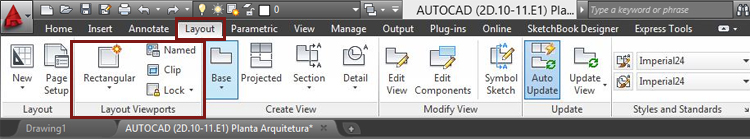

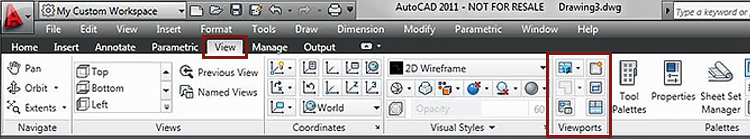

Na aba superior localize o menu Viewports e clique na opção retangular. Crie um retângulo de qualquer tamanho e ao finalizar o conteúdo desenhado no model será mostrado dentro do retângulo.
COMO EDITAR UMA VIEWPORT
Muito cuidado com a manipulação da viewport, já que se trata de uma de uma “janela de visualização” se você deletar alguma coisa do seu desenho, será definitivo!
Ao selecionar uma viewport , serão exibidos os grips de manipulação (os quadradinhos azuis), com eles podemos ajustar a largura e a altura da viewport.
Para editar o conteúdo dentro da viewport, basta clicar duas vezes dentro da área da viewport. Observe que o botão PAPER mudará o texto para MODEL. Inclusive ele acrescenta alguma ferramentas. A borda da viewport também ficará destacada.
Para sair da edição dentro da viewport podemos clicar duas vezes fora ou clicar no botão PAPER.
Com isso podemos reposicionar o que vai ser exibido pela viewport e, por exemplo, ampliar a visualização de algum ponto específico no nosso projeto.
CRIANDO UMA ESCALA PARA VIEWPORT
Ok, aprendemos a criar uma viewport, editar seu tamanho e configurar o conteúdo. Mas e a escala?
Lembram que falei da unidade de medida? Porque temos que nos preocupar com isso? Simples, quando formos imprimir nosso arquivo, usaremos as folhas disponíveis pela impressora e essas folhas são dimensionadas em milímetros.
Selecione a viewport que deseja configurar a escala. Ao selecionar note que na barra inferior direita irá aparecer um valor numérico referente a escala da viewport, esse valor não obedece nenhuma escala, já que ao criarmos a viewport não nos preocupamos com isso.

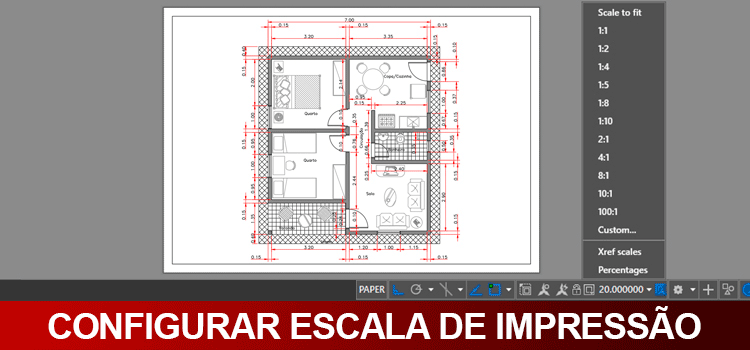

Clique nessa opção e será exibida uma lista com várias escalas. Para quem trabalha em milímetros, boa notícia, todas estas escalas estão configuradas para milímetros. Para quem trabalha em metros ou centímetros, nenhuma delas irá servir. No meu caso trabalho em metros.
O que faço então? Simples, vamos criar nossa própria escala! Note que na parte inferior temos uma opção chamada Custom. Clique em Custom.
Ao clicar você terá acesso a janela Edit Drawing Scales.
Neste menu são exibidas todas as escalas disponíveis, mas como nenhuma serve pois estou trabalhando em metros cliquem no botão Add. Agora estamos na janela Add Scale, aqui temos 3 informações importantes, nome da escada, Paper units e Drawing units.
Name appearing in scale list.
Aqui definimos o nome que irá aparecer na lista de escalas. Recomendo que coloque o valor da escala seguido da palavra metros (ou centímetros), isso facilitará identificar qual é a sua escala e qual é a escala do arquivo (que esta em milímetros). No exemplo vou chamar de 1:50m, porque estou trabalhando em metros.
Paper units
Unidade do papel. Aqui esta o segredo! Em uma escala convencional colocamos o valor 1 correspondendo a um metro. Para quem trabalha com metros o valor a ser colocado aqui é 1000 (e quem trabalha em centímetros irá colocar 100). Porque? Para “explicar” para o AutoCAD que o nosso desenho tem uma diferença de 1000 unidades entre a escala do desenho e a escala do papel.
Drawing Units
Unidade do desenho. Na verdade escala do desenho, aqui colocamos a escala que nós queremos incluir na lista, por exemplo se você deseja acrescentar a escala 1:50, colocamos aqui o valor de 50.
Resumindo, se quisermos incluir a escala 1:50 em metros ficará da seguinte maneira:
CONFIGURANDO A ESCALA DA VIEWPORT
Minha viewport já esta na escala? Não, ainda não. Acabamos de acrescentar a escala na lista de opções mas não à utilizamos. Para isso selecione novamente a viewport e clique na lista de escalas. Note que agora sua escala foi acrescentada a lista, selecione e observe sua viewport.
Você terá impressão que ela deu zoom automaticamente. E realmente foi isso que aconteceu, porém, foi dado zoom para que sua viewport fique com a escala criada. Nesta etapa algumas coisas podem acontecer.
O DESENHO FICOU MENOR QUE A VIEWPORT
O desenho ficou menor que a vieport! Deu errado? Não, na verdade agora seu desenho esta na escala correta ou seja o problema é que sua viewport ficou muito grande para a escala que você escolheu. Como eu conserto? Simples, selecione a viewport para ativar os grips (quadradinhos azuis) e redimensione sua viewport até ela ficar do tamanho que julgar adequado.
O DESENHO FICOU MAIOR QUE A VIEWPORT.
O desenho ficou maior que a vieport! Deu errado? Não, na verdade agora seu desenho esta na escala correta ou seja o problema é que sua viewport ficou muito pequena, mostrando apenas uma parte do seu desenho para a escala que você escolheu. Como eu conserto? Simples, selecione a viewport para ativar os grips (quadradinhos azuis) e redimensione sua viewport até ela mostrar todo o seu desenho.
BLOQUEAR A VIEWPORT
Deu trabalho não? Já pensou perder todo esse trabalho? Caso você clique duas vezes dentro da viewport e altere a configuração de zoom do desenho a escala já foi desconfigurada. Calma, para corrigir basta selecionar a viewport novamente e escolher a escala desejada.
Para evitarmos acidentes, podemos utilizar a opção LOCK dentro do painel Viewport. Clique em Lock e na sequência selecione a viewport. Pronto! Agora a escala configurada para a viewport não pode ser alterada. Mas e se eu precisar alterar a escala? Simples, junto da opção Lock temos a opção Unlock. Clique em unlock e clique na viewport bloqueada.
Mas e a folha como eu configuro?? Calma, a próxima postagem vai abordar justamente esta etapa, essa postagem aqui já esta enorme!!
Gostou? Assine nossa Newsletter e seja avisado por e-mail quando saírem novas publicações!
Curtam nossa página! Facebook! E não esqueça de fazer uma avaliação da página!
Participem do nosso grupo! Grupo QualifiCAD
Dúvidas? Comentem!
