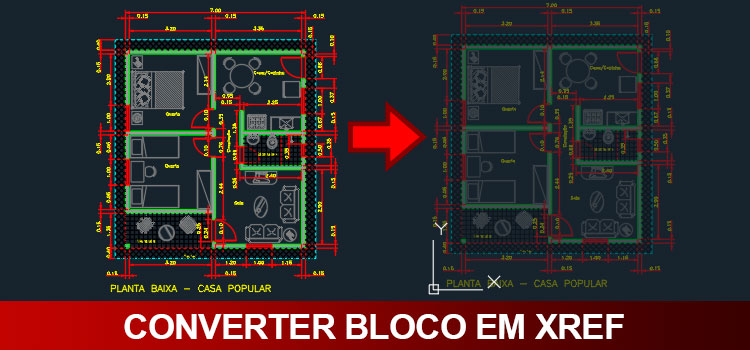

Converter block em xref é um excelente recurso para se usar quando o nosso projeto começa a tomar uma proporção muito grande, ficando complexo e pesado. Aprenda agora!
Para quem trabalha com xref sabe das vantagens do uso, principalmente quando falamos de arquivos grandes. Caso você ainda não utilize este excelente recurso fiz uma publicação que pode lhe ajudar. Clique no link abaixo:
TRABALHAR COM REFERÊNCIAS EXTERNAS – XREF
Para resumir, uma referência externa (xref) é um arquivo externo que fica linkado ao seu arquivo atual, ou seja, você pode visualizar o arquivo mais não faz alterações.
Imagine que você tem um projeto de uma casa e o projeto de hidráulica da casa está referenciado, permitindo que você posicione todos elementos de hidráulica (vaso sanitário, cuba, tanque, etc) nos lugares corretos sem a necessidade de abrir o projeto de hidráulica para conferir.
Mas e quando eu quero que o projeto atual seja um xref? Bom, o AutoCAD tem uma ferramenta para isso, porém precisamos preparar o arquivo antes de convertê-lo em xref. Vamos entender o processo.
CONVERTER O ARQUIVO ATUAL EM XREF
Para converter o arquivo atual em xref, você precisa ir até a pasta onde o arquivo foi salvo e criar uma cópia do arquivo atual. Esta cópia será a referência externa.
No AutoCAD, selecione todos os objetos do seu projeto e transforme em um bloco.
Agora vá até a aba Express Tools e no painel Blocks, clique na palavra Blocks para expandir o menu.
Observe que novas opções são apresentadas. Clique na opção Convert block to xref.
Na janela Convert Block to Xref você tem duas opções. Localizar o bloco que você transformou a casa na lista de blocos ou utilizar a opção Pick e clicar no bloco diretamente na tela.
Será exibida a janela Select an Xref file, onde você deve selecionar a cópia do arquivo atual.
Após selecionar, clique em Open. Observe porém, que o comando não foi encerrado.
Será exibida uma opção dizendo Purge unreferenced item when finished? (Limpar item não referenciado ao terminar?). Essa pergunta quer dizer se você quer excluir o bloco da casa que foi criado após convertê-lo em xref. Digite Y (yes).
Este processo pode levar um tempo dependendo do tamanho do arquivo, observe que na StatusBar (menu inferior) será exibida uma barra de progresso.
Ao finalizar, observe que a sua planta já será exibida como um Xref.
Se quiser conferir se deu certo, digite XREF e pressione enter para abrir o menu External References e observe que temos uma referência vinculada.
Mas e se eu quiser que apenas parte do projeto fique como xref?
Isso dá um pouco mais de trabalho, mas da para fazer.
CONVERTER PARTE DO ARQUIVO EM XREF
A primeira coisa é transformar em bloco os itens que deseja converter em referência externa. No exemplo, transformei o mobiliário em um bloco com o nome MOBILIÁRIO. Porém, você deve tomar um cuidado, criando o bloco e deixando o Pick Point como 0,0,0 para que o bloco use a coordenada Absoluta do AutoCAD.
Agora sim, temos o nosso bloco.
Em seguida, crie um novo arquivo, onde vamos copiar e colar o bloco e colar na mesma coordenada. Para isso de volta no seu projeto selecione o bloco que você criou e mantenha pressionado os botões CTRL e SHIFT ao mesmo tempo e clique em C, para ativar o comando Copybase.
Isso é necessário para realizarmos a cópia e a colagem na mesma coordenada. Após ativar o Copybase, digite 0,0 e pressione Enter. Vamos linkar a cópia com a coordenada absoluta do AutoCAD.
Agora vá até o arquivo novo, na aba Home, vá até o painel Clipboard e no botão Paste, selecione a opção Paste to original Coordinates.
Agora que o arquivo foi colado basta salvar com o nome desejado, no meu caso MOBILIÁRIO.
Importante! Feche o arquivo ao finalizar!
De volta ao seu arquivo, ative novamente a ferramenta Convert block to Xref na aba Express Tools.
Selecione o bloco desejado, no meu caso mobiliário, e clique em Ok.
Em seguida localize o arquivo que você salvou do mobiliário e clique em Open.
Não esqueça de digitar Y, para que o bloco do mobiliário seja excluído.
Pronto! Somente o mobiliário foi convertido em referência externa.
Agora você pode referenciar todo o seu projeto e trabalhar com xref o que deixa o projeto muito mais leve e organizado!
