Corte perspectivado no Revit

Corte perspectivado no Revit permite que você mostre o seu projeto em corte, porém preservando o efeito de ponto de fuga, gerando um corte bem bonito do seu projeto. Aprenda agora!

Você já deve ter visto algum projeto com um corte perspectivado e pensado “nossa, ficou legal isso, mas deve ser difícil de fazer”. Realmente fica bonito, mas não tem nada de difícil!

CORTE EM PERSPECTIVA

A primeira coisa que você precisa fazer é criar uma câmera com o ângulo desejado para o corte. A criação da câmera também deve ser feita em um nível na qual você deseja que seja correspondente a altura da câmera.

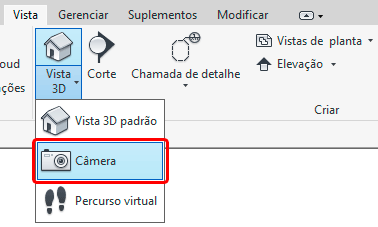

Recomendo que seja no nível correspondente ao Térreo do seu projeto, mas isso pode variar de projeto para projeto. Então vá até a aba Vista e no painel Criar clique na seta ao lado da ferramenta Vista 3D. Um menu será exibido e basta clicar em Câmera.

corte-perspectivado

Posicione a câmera no ângulo desejado para o corte. Se precisar você pode ajustar o ângulo posteriormente.

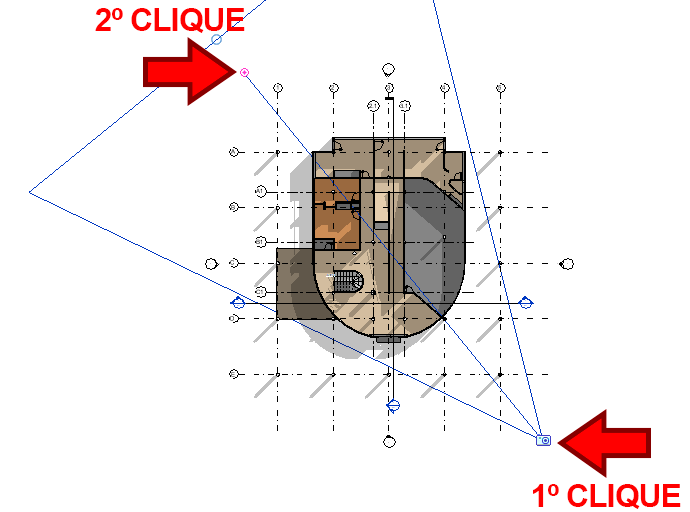

Caso nunca tenha usado a ferramenta de câmera o processo é simples, são apenas dois cliques, sendo que o primeiro corresponde a onde o observador está (onde o fotógrafo está posicionado) e o segundo clique para onde a câmera está olhando.

corte-perspectivado

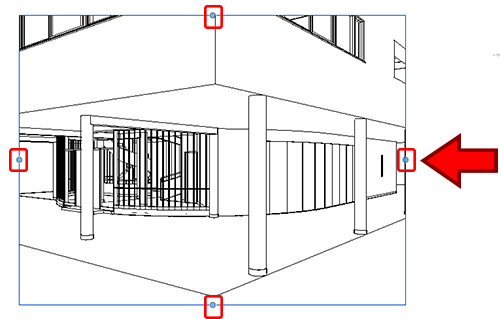

Ao efetuar o segundo clique você será direcionado para a vista da câmera. Geralmente o enquadramento não fica legal de primeira, então você pode usar as alças (bolinhas azuis) para estivar e melhorar o enquadramento.

corte-perspectivado

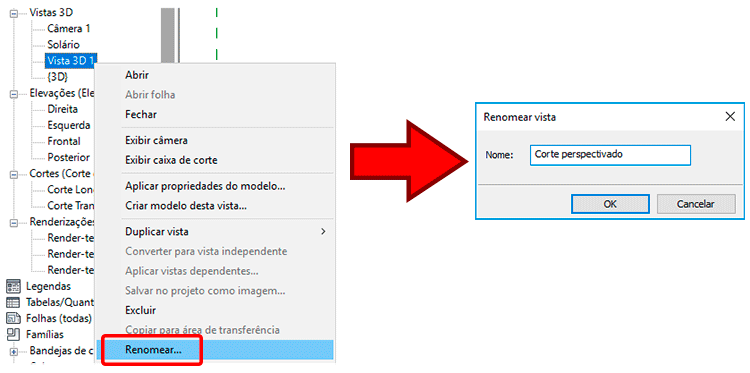

Agora sim! Temos um enquadramento adequado.Vamos renomear a vista, para isso clique na vista 3D que foi criada e com o botão direito escolha a opção Renomear.

corte-perspectivado

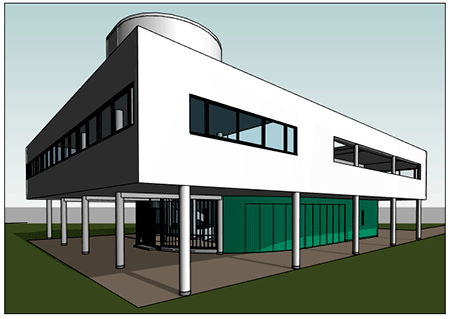

Aproveite para fazer algumas configurações de vista como mudar para um estilo sombreado, ativar as sombras e configurar a iluminação do Sol. Se for necessário, faça ajustes na posição da câmera também.



corte-perspectivado

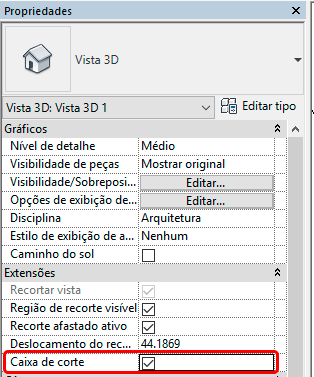

Porém, o que temos aqui é uma mera perspectiva sem corte, então vamos até a janela Propriedades (certifique-se que você não deixou nenhum objeto selecionado, pressione Esc) e localize o campo Extensões e marque a opção Caixa de corte.

corte-perspectivado

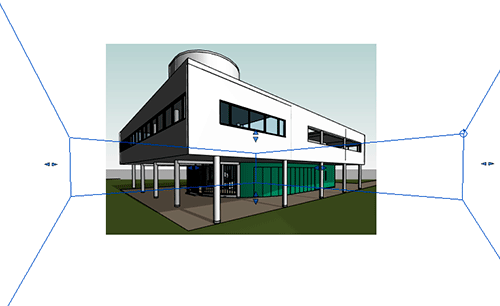

Aqui teremos um problema, mas você vai ver que é simples de resolver. Ao ativar a caixa de corte ela efetivamente aparece, porém como você está dentro da caixa a visão não ajuda muito na edição da caixa.

corte-perspectivado

Para solucionar este problema vamos voltar ao nível 1 (ou o nível que você criou a câmera). Caso tenha deixado a caixa de corte selecionada, ela deve aparecer selecionada na vista também.

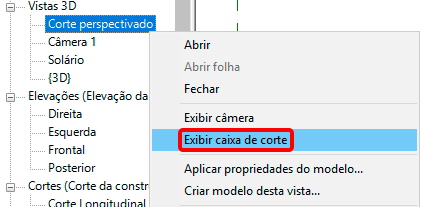

Se não tiver deixado ela selecionada, não tem problema, vá até a janela de Propriedades e clique com o botão direito na vista 3D criada (que renomeamos para corte perspectivado) e selecione a opção Exibir caixa de corte.

corte-perspectivado

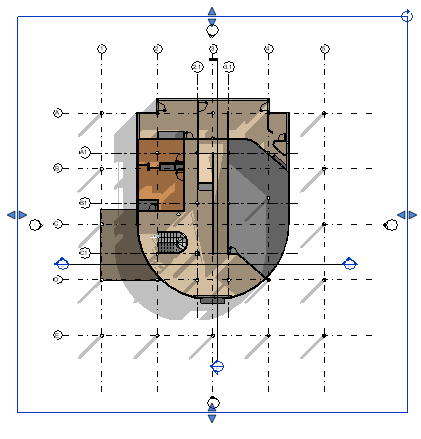

Pronto! A caixa de corte deve estar visível na vista atual.

corte-perspectivado

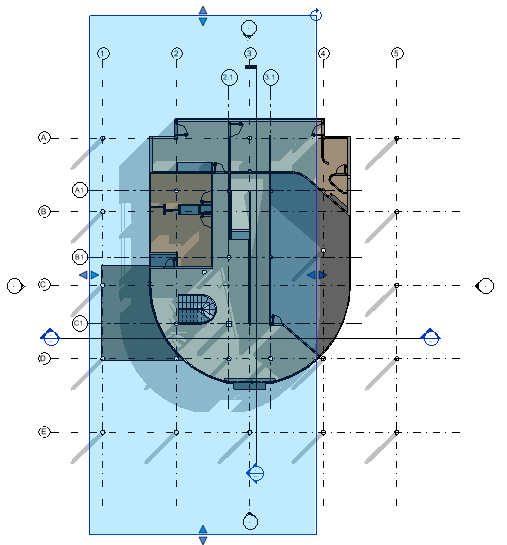

Agora basta selecionar as alças desejadas e posicionar a caixa de corte de forma que você consiga visualizar o corte perspectivado da maneira que deseja.

corte-perspectivado

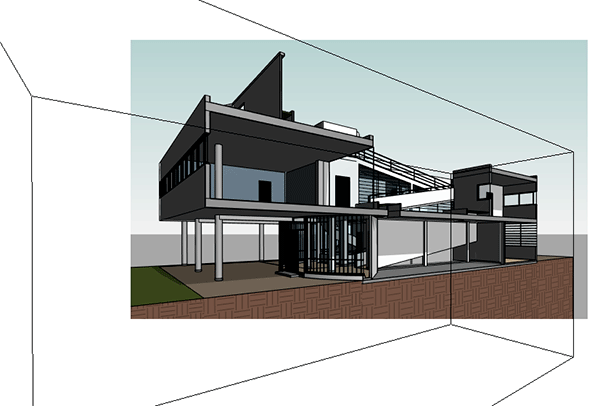

Pronto! Agora é só conferir na vista corte perspectivado.

corte-perspectivado

Legal, mas e essa caixa de corte? Ficou feio ela aparecendo!

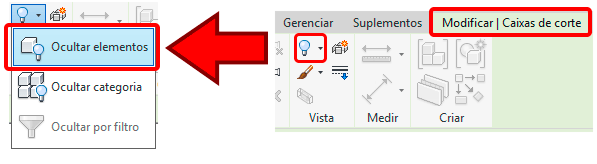

Calma, a Caixa de corte basta você selecioná-la e utilizar a ferramenta Ocultar disponível na aba Modificar, dentro do painel Vista.

corte-perspectivado

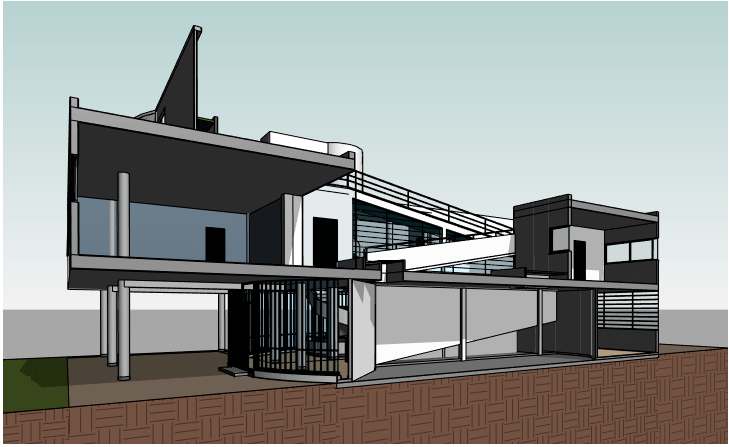

Agora sim! Você tem um corte perspectivado apresentável!

corte-perspectivado

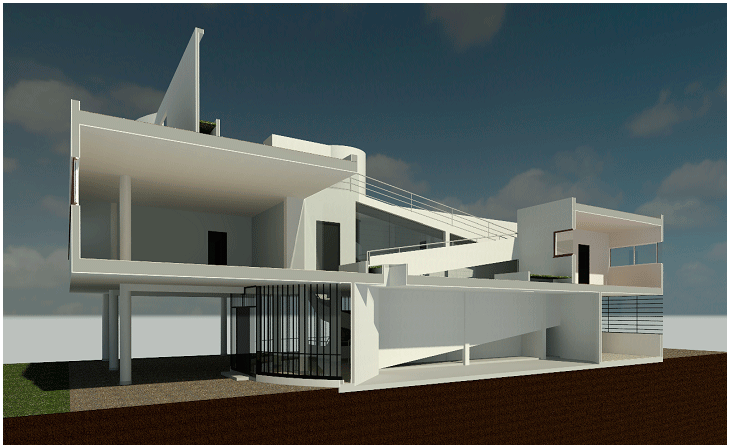

Lembre-se que você ainda pode renderizar ele!

corte-perspectivado

Agora sim! Você pode acrescentar lindos cortes em seu projeto de uma maneira muito simples!
