Corrigir as casas decimais das cotas acaba sendo um problema de simples solução, que pode virar um pequeno pesadelo para profissionais iniciantes. Aprenda a resolver esse problema!
Você finalizou o desenho do seu projeto e chegou na etapa de inserir as cotas. Porém, já no início você pode perceber que as casas decimais nem sempre são exibidas da maneira que você gostaria.

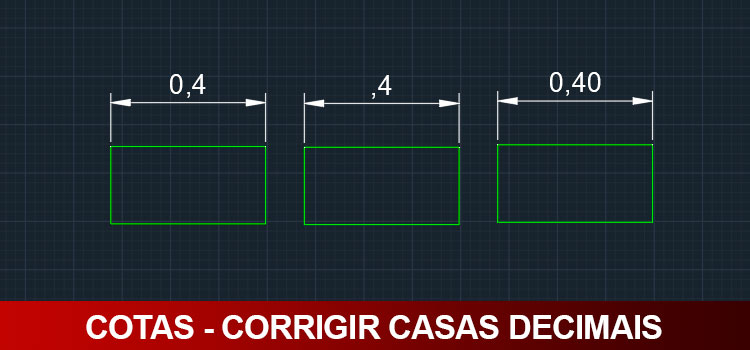

Claro que a forma que você deseja que os valores decimais sejam expressos podem mudar de acordo com a necessidade, mas vamos pegar uma cota de 0,40 para observar as possibilidades.
A primeira cota (0,4) é a configuração padrão do AutoCAD, onde para valores terminados em zero após a vírgula o zero é suprimido.
A segunda cota temos a configuração do zero suprido antes da vírgula e após a vírgula.
Já a terceira não faz a supressão do zero.
Tá, entendi, mas onde eu configuro isso?
É o que vamos descobrir agora!
CONFIGURAS CASAS DECIMAIS
Para configurar as casas decimais de uma cota vá até a aba Annotative e no painel Dimensions clique em Dimension Style para poder acessar o campo Manage Dimension Style. Ou utilize o atalho (D + enter).
Na janela Dimension Manage Styles, localize o estilo de cota que deseja fazer a alteração e clique em Modify.
Após clicar em Modify, você será direcionado para a janela Modify Dimension Style onde você deverá ir até a aba Primary Units.
Aqui você vai se concentrar em um único campo o Zero suppression.
Em Zero suppression temos dois campos que vão resolver o nosso problema, sendo o Leading e o Trailing.
O campo Leading controla a exibição do zero a esquerda da vírgula. Com ele ativado o zero não é exibido, com ele desativado o zero é exibido.
Já o campo Trailing controla a supressão do zero após a vírgula. Lembrando que para que o zero (ou zeros) apareçam é necessário uma combinação de quantidade de casas decimais no campo Precision e a ativação do campo Trailing.
Sendo assim a quantidade de zeros depois da vírgula é definida pelo campo Precision. Já se os zeros serão suprimidos ou não será definido pelo campo Trailing.
Então, quando o campo Trailing está desativado o zero não é suprimido. Se o campo Trailing estiver ativado, o zero é suprimido.
Pronto! agora você pode configurar a exibição das casas decimais da maneira que achar mais adequada para o seu projeto!
Pronto! agora você pode inserir suas coordenadas sem dor de cabeça e podendo ficar bem tranquilo já que estarão devidamente precisas.
Gostaram? Curtam nossa página! Facebook! E não esqueça de fazer uma avaliação da página!
Participem do nosso grupo! Grupo QualifiCAD
Dúvidas? Comentem!
Apoie o QualifiCAD!
Se este conteúdo foi útil para você, considere apoiar o projeto!
Toda contribuição ajuda a manter o site gratuito, sem anúncios, e a levar mais conhecimento a todos.
Escaneie o QR Code abaixo ou Envie um Pix para apoiar o QualifiCAD!
📲 Siga o QualifiCAD nas redes sociais e acompanhe nossas atualizações:
💬 Deixe seu comentário abaixo e participe da conversa! Sua opinião é importante!!
Muito obrigado!
Muito obrigado, me ajudou muito.
o trailing nao quer ficar marcado de jeito nenhum
Olá Tharssio,
Ele esta desmarcando sozinho? Isso esta acontecendo em um arquivo específico, ou em todos?
Um abraço!
Queria saber como eu faço pra não deixar arredondar as cotas, as minhas estão arredondando sozinhas.
Olá Cassiano,
Qual unidade e quantas casas decimais você esta usando?
Um abraço!
Olá, você poderia me ajudar em como alterar a regra de arrendondamento de cotas? Eu utilizo arquivos xyz para plotar plantas batimétricas de cartas náuticas. O autocad está arredondando automaticamento valores como 7,27 para 7,3… entretanto como estou trabalhando com cartas nauticas, e as convenções me orientam a assumir que 7,27 deve ser arredondado para 7,2, de acordo com as normas para a segurança da navegação. Vc poderia me ajudar a solucionar este problema? Muito obrigado desde já.
Olá Pedro,
Cara, eu até dei uma pesquisada, mas pelo que vi para estes casos o AutoCAD só arredonda para cima mesmo. Uma alternativa seria usar AutoLisp para solucionar isso.
Um abraço!
Olá, meu problema é que a cota não aparece a vírgula. O desenho é em metros.
para 2 metros e trinta e cinco centímetros, digito2,35.
Mas quando vou cotar aparece 235. Sem a vírgula. O que pode estar acontecendo?
Olá José,
Então, os valores decimais devem ser separados por ponto, se você inserir vírgula vai ter problemas. Confira a unidade do seu desenho também.
Um abraço!
Ajudou muito!
Obrigado!
Obrigado!!! Claro e objetivo, me ajudou bastante.
é possivel deixar a precisao para 3 casas decimais mais suprimir apenas o terceiro zero? ao inves de ficar 0,400 ficar 0,40? quando tiver dois zero juntos algo do tipo?
Bom dia. Estou no AutoCad 2021. No dimension style, o meu trailing está desmarcado e o zero das medidas cheias não aparece, mesmo que eu aumente a precision para mais casas decimais. Não consigo descobrir o porquê. Poderia me ajudar?
Olá Encah,
Aparentemente a configuração esta correta. Já tentou fazer este ajuste em outro estilo de cota para testar?
Um abraço!
