Criar cotas internas no AutoCAD é um processo simples e rápido, mas alguns profissionais ainda se enroscam nesta tarefa. Resolva isso agora!
É muito comum você parar em algum cruzamento de uma avenida qualquer e se deparar com pessoas entregando panfletos de apartamentos ou qualquer outro empreendimento imobiliário.

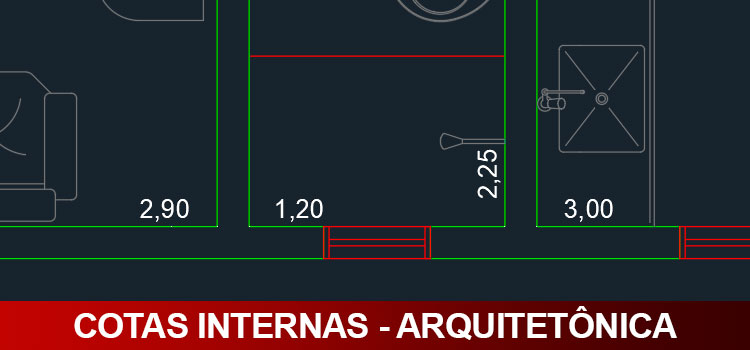

Nestes panfletos a ideia é valorizar ao máximo o projeto, então as informações de medidas internas dos ambientes se resumem a pequenas cotas posicionadas no canto das paredes.
Essas medidas são chamadas de cotas internas ou cotas de prefeitura. Um detalhe importante é que não há nada na ABNT mencionando o uso deste tipo de dimensionamento, mas ele é muito praticado no mercado.
Certo, mas como eu configuro minha cota desta forma no AutoCAD?
O processo é mais simples do que você imagina.
Configurar cotas internas
Para configurar as cotas internas, recomendo que você crie um novo estilo de cotas, de preferência baseado em um que você já tenha feito as configurações principais.
Vamos para a aba Annotate e no painel Dimension clique no campo Dimension Style.
Ao clicar em Dimension Style vá ao campo Manage Dimension Style.
Você também pode utilizar o atalho (D + enter).
Agra você está na janela Dimension Style Manager, aqui vamos criar um novo estilo de cota. Caso você tenha um que já esta configurado, pode utilizar ele.
Para criar um novo estilo de cota você deve clicar no botão New.
Clicando em New será exibida a janela Create New dimension style.
Aqui você pode escolher o nome do novo estilo de cota e no campo Start with (começar com), você pode usar um estilo de cota existente como base para a criação do novo estilo. Eu vou usar o ISO-25 mesmo.
Ao finalizar, clique em Continue.
Na janela New Dimension Style, temos várias abas onde cada uma delas configura um determinado recurso das cotas. No nosso caso a informação que precisamos esta na aba Lines.
Caso esteja exibindo outra aba, clique na aba Lines.
Na aba Lines temos basicamente dois campos sendo o Dimension Lines e o Extension lines.
Quando trabalhamos com cotas internas queremos que a linha de dimensão (Dimension Line) e as linhas de extensão (Extension line) não apareçam. Para resolver este problema podemos recorrer ao campo Suppress.
O campo Suppress (Suprimir) permite que você oculte as linhas de extensão e de dimensão, ou seja, elas existem mas não são visíveis. Para ativar este recurso basta marcar as caixas correspondentes.
Observe que na janela de Preview já é possível perceber o resultado.
Clique em Ok para finalizar e testarmos a cota no nosso projeto. Na janela Dimension Style manager pode clicar em Ok novamente.
Deu certo, mas o texto ficou centralizado!
Sim, isso aconteceu porque a configuração padrão do texto é centralizado. O que você pode fazer é alterar o posicionamento do texto. Para isso volte para a janela Dimension Style (D + enter).
Certifique-se que a cota que você criou esta selecionada e clique em Modify.
Na janela Modify Dimension Style selecione a aba Text.
Aqui o que nos interessa é o campo Placement. Em placement você consegue configurar o posicionamento do texto em relação a linha de dimensão (que no nosso caso está oculta).
Vá ao campo Horizontal e selecione a opção AT Ext. line 1 (alinhado a linha de extensão 1).
Aqui cabe uma observação. Quando você seleciona a opção At Ext Line 1, quer dizer que o texto ficará próximo ao primeiro clique.
Como assim?
Quando você cria uma cota você não precisa dizer onde ela inicia e onde ela termina? Para isso você da um clique no início do ponto que deseja dimensionar e depois um outro clique no ponto final que deseja dimensionar. Então a posição do texto vai obedecer o local onde você efetuar o primeiro clique.
Pronto! Agora, você pode colocar cotas internas no seu projeto sem sofrimento!
Gostou? Assine nossa Newsletter e seja avisado por e-mail quando saírem novas publicações!
Curtam nossa página! Facebook! E não esqueça de fazer uma avaliação da página!
Participem do nosso grupo! Grupo QualifiCAD
Dúvidas? Comentem!
qual é o comando para cotas internas??
Olá Mayara,
Não existe um comando próprio, é necessário configurar um estilo para que fique como cota interna e a partir daí você pode usar as ferramentas e atalhos para o comando Dimension.
Um abraço!
As explicações aqui são simples e objetivas. São ótimas e fáceis de assimilar.
Consegui esclarecer muitas dúvidas aqui. Muito bom.
Meu amigo, boa tarde.
Olhando na internet vi um programa que achei muito interessante talvez você já conhece, é o ARCHICAD. Para quem acha que o AUTOCAD têm muitos comandos este é 10x mais, mas só serve para arquitetura( pelo pouco que vi cheguei a esta conclusão) é muito versátil pois suas configurações de janelas, portas, móveis etc, obedecem as normas brasileiras. Tipos de concretos, tintas, espessura de paredes, tipos de blocos, bonecas etc.
Você poderia se for o caso (já que têm muito o que falar) dar umas explicações sobre este programa, que acho que será de grande valia para os arquitetos.
Um abraço.
Eu explodia a cota e editava.
Gostei muito dessa forma, não corre o risco de digitar errado.
Amei! Suas dicas tem me ajudado bastante! Ótimo conteúdo e excelente didática.
Boa tarde!
Mesmo fazendo todas as configurações conforme ensinado, as minhas cotas internas não ficam próximas ao primeiro clique do mouse. Ficam sempre centralizadas. O que pode ser?
Valdir
Olá Valdir,
Você precisa alterar de horizontal para At Ext line 1. Se já tiver feito isso, tente reduzir o tamanho da seta. Pq mesmo ela estando desligada, o AutoCAD na verdade considera que ela está “invisível”, então o espaço para ela ainda é respeitado.
Um abraço!
