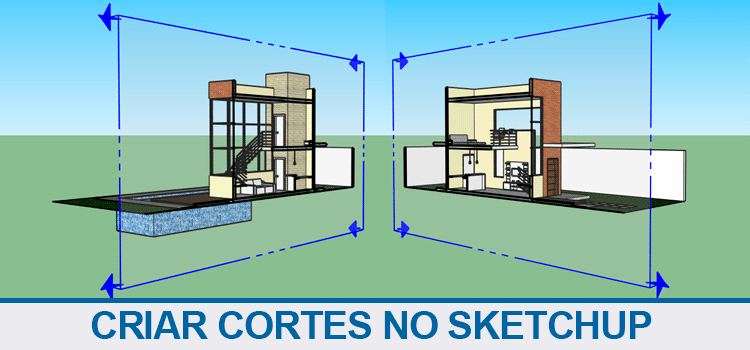

Criar cortes no Sketchup é um recurso indispensável para auxiliar no entendimento do projeto, permitindo visualizações em seção que destacam ainda mais a apresentação do seu projeto. Aprenda agora!
Conforme seu projeto vai ganhando forma, ficando complexo, alguns problemas começam a aparecer e um deles é a exibição do projeto, principalmente partes internas. Para isso você pode recorrer a ferramenta Seção do Sketchup.
FERRAMENTA SEÇÃO
Para ativar a exibição da ferramenta Seção basta você ir até o menu Visualizar e clicar em Barra de Ferramentas.
Dentro da janela Barra de Ferramentas ative a opção Seção, para que o painel fique visível.
No painel Seção, temos 3 opções disponíveis, vamos entender como cada uma delas funciona.
PLANO DE SEÇÃO
A ferramenta Plano de seção cria um plano que permite visualizar a parte interna do modelo. Ao clicar na ferramenta será exibido junto ao cursor do mouse um plano quadrado com 4 (quatro) setas indicando a vista que será exibida no corte.
O mais interessante é que a ferramenta detecta faces, facilitando o seu posicionamento em relação ao seu projeto, bastando para isso ir movendo o cursor do mouse até que a ferramenta detecte a face desejada. Após posicionar o cursor sobre a face desejada basta clicar.
Ao clicar sobre a face, imediatamente o Plano de corte se redimensiona, ficando maior ou menor de acordo com o tamanho do seu projeto. Outro detalhe importante é que este plano corta absolutamente tudo o que você tiver em seu projeto.
Nem sempre o Sketchup cria o Plano de corte no lugar desejado então você pode reposicioná-lo utilizando a ferramenta Move.
Ao escolher uma posição que mais lhe agrade ainda é possível utilizar alguns recursos do plano, como por exemplo inverter o Plano de corte, desta forma você pode visualizar a outra metade do corte. Para fazer a inversão, basta clicar com o botão direito e escolher a opção Inverter.
Isso lhe poupa o trabalho de ficar criando planos de corte adicionais, onde um mesmo plano pode ser utilizado para ambos os lados.
Mais um recurso prático é a opção de Alinhar a visualização, onde ao invés de ir girando o seu modelo até obter uma visão completa do corte basta clicar com o botão direito sobre o Plano de Corte e escolher a opção Alinhar a visualização.
Uma outra opção que eu não utilizo muito mas pode lhe ajudar também é a Criar grupo a partir do corte. Como o próprio nome diz permite criar uma seção composta por linhas exatamente no ponto que o Plano de corte Intersecciona o seu Modelo. Para isso basta clicar com o botão direito no Plano de corte e escolher a Opção Criar grupo a partir do corte.
O Grupo criado fica posicionado exatamente na intersecção do Plano de Corte com o modelo, onde em primeiro momento você acha que não aconteceu nada, mas ao mover para o lado ou para trás (se mover na direção do plano de corte ele não vai aparecer) já é possível visualizá-lo.
Voltando ao Painel temos o segundo botão que é o Exibir planos de Seção onde permite ocultar ou exibir o plano de seção conforme sua necessidade.
O que acaba sendo bem prático já que não é necessário excluir o plano de seção enquanto você não estiver utilizando o mesmo.
E no último botão temos a opção Exibir cortes de seção onde é possível ativar ou desativar a exibição do corte no modelo.
Também é muito prático, uma vez que você pode criar todos os cortes necessários para o seu projeto e ir ativando conforme a sua necessidade.
Pronto! Acho que com essa ferramenta você terá uma maior facilidade para detalhar e apresentar o seu projeto, permitindo um maior entendimento dos detalhes internos do seu modelo.
Gostaram? Curtam nossa página! Facebook!
Participem do nosso grupo! Grupo Facebook!
Dúvidas? Comentem!
Beleza, ja conhecia, mas muito bem explicado para quem desconhecia. Abs
Olá! Parabéns, como sempre, tudo muito bem explicado!
Porém estou com um problema com cortes nas cenas que não encontro solução em lugar nenhum, então vim pedir ajuda!
Estou gerando cenas do meu modelo cortado para poder renderizar, porém quando eu abro cada uma das cenas, a seção do corte não é exibida, o botão de “exibir corte” está sempre desativado e por mais que eu ative a exibição do corte e atualize a cena, sempre que eu volto, o ambiente mostrado não está cortado.
Muito obrigada!!
Olá Nicoly,
O seu problema é o seguinte. Quando criamos uma cena no Sketchup ele registra algumas informações como quais layers estão ativados ou desativados, sombras ligadas ou não e a função exibir corte também. A solução é simples, clique na cena desejada, ative a opção que esta desativada e na aba da cena clique com o botão direito e selecione a opção Atualizar.
Isso deve resolver.
Um abraço!
olá, estou tentando no sketchup web e não aparece, alguém sabe se funciona pelo site mesmo ou precisa do programa meswmo?
Olá Juliana,
O ideal é usar o programa, assim você terá acesso a todas ferramentas.
Um abraço!
Bom dia.
Estou com um problema, estou tentando desenhar uma escada, mas essa escada o espelho é de 17,5cm, mas não consigo colocar a medida de o,5 em partes alguma, ele não aceita metades? Somente medidas cheias?
Quando precisamos de medidas fracionadas o que devemos fazer?
Desde já agradeço a ajuda.
Olá Mauro,
Você precisa ir na aba Janela > Informações do modelo > Unidades e no campo Ativar ajuste de comprimento alterar as casas decimais. Por padrão o Sketchup só se desloca de 0,01 em 0,01 centímetro, mas se você digitar valores inferiores a isso ele até aceita, mas o ideal é reduzir este valor para 0,001, aí ele vai deixar você fazer valores em milímetros.
Um abraço!
COMO FAZER SUMIR ESSAS LINHAS DE CORTE DEPOIS QUE EU EXECUTO A FERRAMENTA ?
Olá Tobias,
Se for o plano de corte, basta desabilitar ele clicando na opção Exibir planos de seção.
Um abraço!
oi luiz andré bom dia…
estou com dificuldade de utilizar a seção no meu sket 17 só aprece o plano de seção e o corte de seção, no entanto quando clico ele nao abre o plano de corte, entao nao consigo fazer o corte para poder visualizar internamente, como posso habilitar isso: ou como resolver essa questção?
grata.
Olá Adriana,
Qual a sua versão do Sketchup? Isso esta acontecendo apenas nesse arquivo ou em outros também?
Um abraço!
Tenho uma dúvida. Quando corto uma escada, para vista de planta baixa, tudo que está em cima desaparece né. No entanto eu precisava que aparecesse a projeção do restante da escada para documentação (estou fazendo no Layout), tem alguma solução?
Olá Gustavo,
Olha, que eu saiba não, apesar que eu não tenho o costume de usar o Layout, então pode ser que exista alguma alternativa. Se eu souber de algo eu compartilho aqui.
Um abraço!
Olá Luis André,
Estou tendo problemas para fazer as cenas dos ambientes.
As cenas são gravadas automaticamente com os botões de “Cortes de Seção e Preenchimento de Seção” ativados. Apesar de não estarem ativados quando crio as cenas. Preciso mandar estas imagens para o LayOut, mas só aparecem com cortes.
Detalhe: Antes de fazer as minhas cenas internas eu tinha gravado as cenas de cortes. Portanto os botões foram ativados, acho que alguma configuração fica presa aí e quando vou gravar novas cenas os botões ativam automaticamente. Me ajude, Please!
Um abraço.
Olá Patrícia,
Que estranho. Você já tentou salvar novamente a cena? O que acontece quando você fecha o arquivo e abre novamente, as cenas estão corretas ou mudam sozinhas?
Um abraço!
Boa noite, quando uso o plano de secção e vou renderizar a imagem no vray, fica aparecendo uma sombra no meio da cena, impedindo a visualização, o que faço?
Olá Ana,
Isso depende da versão do Vray, pois você pode usar a section box e controlar se a luz externa entra ou não na sua cena. Acho um recurso mais interessante nestes casos.
Um abraço!
Conteúdo Top Luis. Obrigada!!
Olá. Estou com um problema na sessão de corte e não sei como resolver. Aplico a sessão de corte em um banheiro, mas na hora de renderizar aparece a parede, como se a sessão de corte estivesse posicionada atrás da mesma, mas eu afasto cada vez mais a sessão da parede e nada muda. Já exclui os bloquinhos e limpei o arquivo mas ainda assim o problema continua.
Agradeço desde já a atenção.
Olá Deisi,
Isso acontece com todos os arquivos ou só com esse? Uma opção é usar o recurso Mesh Clipper, nessa publicação eu falo um pouco sobre ele.
Um abraço!
