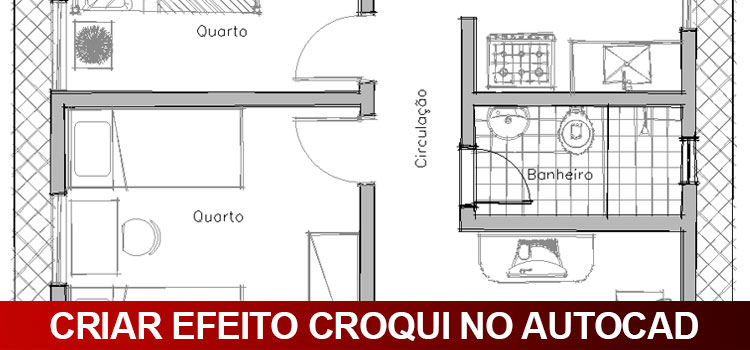

Criar efeito croqui no AutoCAD é um recurso que poucos profissionais usam, muitas vezes por não saber como configurar. Aprenda a dar um toque artístico nos seus projetos!
O AutoCAD é famoso pela precisão na qual podemos representar nossos projetos, porém é possível criar efeitos bem interessantes, dando inclusive um toque mais artístico aos seus projetos. Este recurso está disponível dentro dos controles de estilo de visualização, porém, precisamos tomar alguns cuidados para obtermos um bom resultado.
Controle de estilos de visualização
Dentro do ambiente Model temos um campo chamado Visual Style Controls (controle de estilos de visualização) onde podemos alterar o modo de exibição do projeto.
![Criar efeito croqui no AutoCAD 2 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-02.webp)
Esta opção geralmente é utilizada para trabalhos em 3D, permitindo visualizar preenchimentos e texturas, porém, dentro destas opções é temos uma chamada Sketchy (Rascunho) que dá um efeito de croqui ao projeto.
![Criar efeito croqui no AutoCAD 3 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-03.webp)
O problema é que precisamos fazer algumas configurações para que o efeito fique bonito, porque a configuração padrão parece um monte de rabiscos!
![Criar efeito croqui no AutoCAD 4 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-04.webp)
Vamos aprender a configurar um estilo de croqui personalizado, com um acabamento bem mais fino.
Configurando o visual Style Sketchy
A primeira coisa que você terá que fazer é uma cópia do seu projeto onde vamos utilizar apenas a cor 07 (branco) e tons de cinza. Infelizmente o Sketchy não reconhece um estilo de impressão, e como a proposta é apenas um desenho estilizado podemos usar uma cópia do projeto original sem cotas.
Selecione toda a planta, faça uma copia. Selecione a copia novamente e no painel Layers altere para layer 0 (zero) e no painel Properties altere o campo color para By Layer.
![Criar efeito croqui no AutoCAD 5 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-05.webp)
Agora que temos uma planta preparada para virar “croqui” vamos ao campo Visual Styles Control (Controle de estilos de visualização), clique no campo que esta indicando 2d Wireframe e escolha a opção Visual Styles Manager.
![Criar efeito croqui no AutoCAD 6 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-06.webp)
Isso abrirá a Tool Palette (Paleta de ferramentas) Visual Styles Manager. Aqui podemos configurar todos os estilos de visualização do AutoCAD.
![Criar efeito croqui no AutoCAD 7 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-07.webp)
O mais recomendado é que não façamos nenhuma alteração no estilo Sketchy existente. Para não corrermos o risco de configurações erradas nós vamos criar o nosso próprio estilo de croqui clicando no campo Create New Visual Style.
![Criar efeito croqui no AutoCAD 8 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-08.webp)
Na janela Create New visual Style coloque o nome desejado (vou colocar Croqui) e caso deseje, insira uma descrição.
![Criar efeito croqui no AutoCAD 9 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-09.webp)
Observe que o novo estilo já foi incluído nas opções, agora vamos configurá-lo.
![Criar efeito croqui no AutoCAD 10 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-10.webp)
A primeira coisa para configurarmos é o Face Settings (Configurações de faces), como no nosso caso o projeto não é em 3D, não precisamos que o estilo identifique, portanto vamos alterar para none.
![Criar efeito croqui no AutoCAD 11 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-11.webp)
Próximo campo, Edge Settings (configurações de arestas), onde devemos alterar a opção Show para Facet Edges.
![Criar efeito croqui no AutoCAD 12 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-12.webp)
O próximo campo é o Occluded Edges (arestas ocultas) que devemos alterar a opção Show para No.
![Criar efeito croqui no AutoCAD 13 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-13.webp)
Na sequência o campo Silhouette Edges (Silhueta das arestas), que devemos alterar o campo Show para Yes.
![Criar efeito croqui no AutoCAD 14 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-14.webp)
Agora que preparamos os campos básicos vamos para o campo que realmente interessa, o Edge Modifier (modificador de arestas).
Neste campo é possível configurar como as linhas do desenho irão se comportar, para gerarmos o efeito de croqui. O refinamento da configuração pode variar de acordo com o nível de detalhamento do seu projeto, por isso antes de prosseguir, altere o estilo de visualização do seu projeto para o croqui.
Basta ir na área Model, em Visual Styles, Custom Visual Styles e selecionar croqui.
![Criar efeito croqui no AutoCAD 15 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-15.webp)
Agora é possível ir acompanhando o grau de variação do traço de acordo com a edição do estilo. Aproxime de algum ponto do desenho que contenha detalhes grandes e pequenos do seu projeto.
![Criar efeito croqui no AutoCAD 16 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-16a.webp)
Dentro do campo Edge modifiers (Modificadores de arestas vamos ativar dois ícones: Line Extensions Edges (Extensão das arestas) e Jitter Edge (irregularidade da aresta).
![Criar efeito croqui no AutoCAD 17 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-17.webp)
De acordo com a opção ativada, ou combinação de ambas, temos resultados diferentes. Para o exemplo, vou deixar ambas ativadas.
![Criar efeito croqui no AutoCAD 18 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-18.webp)
Observe que assim que ativamos ambos os campos o resultado não costuma ficar muito bom, fica “rascunhado” demais, por isso precisamos fazer alguns ajustes para refinar o acabamento.
Em Edge Modifiers altere a opção Jitter para Low, isso já irá suavizar o serrilhado das linhas. Outra coisa que pode ser feita e alterar as cores dos objetos para tons de cinza, isso da um aspecto mais suave nas linhas.
![Criar efeito croqui no AutoCAD 19 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-19.webp)
Lembrando que esse estilo de visualização em Croqui é alterado em função da distância que você esta do desenho. Se você estiver próximo o acabamento tem um aspecto suave, se você estiver distante o acabamento vira um garrancho completo!
![Criar efeito croqui no AutoCAD 20 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-20.webp)
Poxa, que acabamento feio! Todo esse trabalho pra isso??
Calma, o macete é o seguinte. No ambiente Model você trabalha normalmente, com o modo de exibição 2D Wireframe. Já nas Viewports (Janelas de impressão) você altera para o modo de exibição em Croqui, desta forma o desenho será impresso com esse efeito estilizado, porém você continua desenhando com precisão total e acabamento suave.
![Criar efeito croqui no AutoCAD 21 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-21.webp)
Mais uma imagem, agora de perto e com mais detalhes.
![Criar efeito croqui no AutoCAD 22 criar-efeito-croqui](https://qualificad.com.br/wp-content/uploads/2016/07/criar-efeito-croqui-22.webp)
Claro que de projeto para projeto será necessário configurações específicas mas para quem tiver paciência e quem sabe um domínio de Photoshop da para se fazer apresentações incríveis com esse recurso!
