Criar Linetype com texto

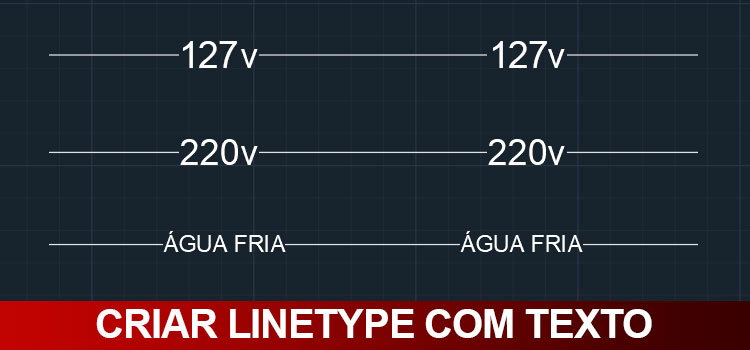

Criar Linetype com texto é um recurso simples que permite a criação de linhas especiais com textos intercalados de maneira rápida e prática. Aprenda agora!

O AutoCAD nos oferece um leque de tipos de linha bem variado, mas em alguns casos precisamos de um tipo de linha que não existe.

criar-tipo-de-linha-com-texto

Observe inclusive que algumas das linhas tem caracteres de texto em sua estrutura. O AutoCAD permite que este tipo de linha seja criado, então vamos aprender a criar tipos de linhas personalizados.

CRIAR TIPO DE LINHA COM TEXTO

A primeira coisa a se fazer é desenhar o tipo de linha com o padrão que você deseja. Só é permitido utilizar linhas horizontais, caracteres de texto ou pontos. qualquer coisa fora dessa configuração será ignorado no processo de criação do texto.

Como exemplo vou criar um tipo de linha para fiação com a sua respectiva voltagem. 220v. O comprimento total da linha será de 1 metro, sendo assim a cada 1 metro esse padrão vai ser repetido sequencialmente.

criar-tipo-de-linha-com-texto

Importante! O texto a ser utilizado aqui deve ser o Single Line, o Mtext não é reconhecido pela ferramenta!

criar-tipo-de-linha-com-texto

Para quem quiser reproduzir a linha deixei as medidas para facilitar o entendimento.

Criada a linha agora vamos a ferramenta. Você deve ir até a aba Express Tools e localizar o painel Tools e clicar na palavra Tools para expandir o painel.

criar-tipo-de-linha-com-texto

No menu expandido você deve clicar no botão Make Linetype. Ou pode utilizar o atalho MKLTYPE.

criar-tipo-de-linha-com-texto

Ao clicar no botão será exibido o navegador perguntando onde você quer salvar o arquivo. Observe que a extensão do arquivo será .LIN. Salve em uma pasta de sua preferência. No meu caso vou chamar de Linha 220v.

criar-tipo-de-linha-com-texto

Ao clicar em salvar voltamos para o AutoCAD onde devemos continuar o processo de criação da linha. Observe que será solicitado que você novamente de um nome para a linha.

criar-tipo-de-linha-com-texto

Nossa de novo?

Sim, porque uma coisa é o nome do arquivo da linha e outro é o nome que será exibido no painel Linetype. Recomendo que utilize o mesmo nome, assim fica mais fácil de identificar o padrão criado, porém o cuidado aqui é que você não pode utilizar espaços. Então vou chamar a minha de Linha_220v.

criar-tipo-de-linha-com-texto

Agora você pode adicionar uma descrição (se você quiser) para a linha que foi criada. Você pode utilizar espaços aqui.

criar-tipo-de-linha-com-texto

Agora temos a etapa que devemos tomar mais cuidado. O AutoCAD precisa de três informações aqui. Você deve clicar no ponto onde a linha começa, depois no ponto onde ela termina e em seguida selecionar todos os objetos que compõem a linha. E por fim pressionar enter para confirmar.

criar-tipo-de-linha-com-texto

Observe a mensagem na linha de comando ao concluir. Linetype “LINHA_220V” created and loaded (Linetype Linha_220v criada e carregada. Isso quer dizer que a linha está pronta para uso.

Agora basta carregá-la na aba Home, painel Properties e ir ao campo Linetype.

criar-tipo-de-linha-com-texto

Agora é desenhar com sua nova linha.

criar-tipo-de-linha-com-texto

Pronto! Agora você pode criar tipos de linhas especiais personalizando e atendendo todas as necessidades do seu projeto!
