Deletar Layer “Difícil”

Deletar Layer que não quer ser deletado é um grande problema, principalmente quando temos vários layers nessa situação! Mas hoje vamos aprender a resolver esse problema!

Às vezes temos alguns layers que por mais que tentemos não conseguimos deletar de forma alguma! Mas antes de ensinar como remover esses layers de forma definitiva é importante entender o que esta acontecendo.

Layer – Not Deleted

Para que você possa deletar uma layer é necessário acessar a aba Home, Painel Layers e clicar em Layer Properties (ou digitar LA na linha de comando e pressionar Enter). Com isso abrimos a janela Layer Properties Manager.

deletando-layers

Nesta janela, para deletar uma Layer basta selecionar a layer desejado e clicar no botão Delete Layer.

deletando-layers

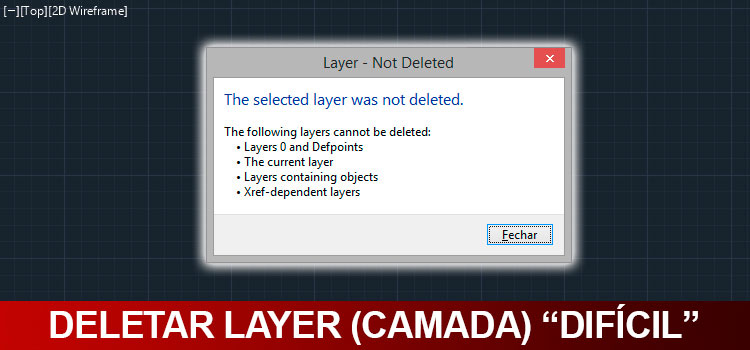

Se der tudo certo a Layer simplesmente é removida da lista de layers, mas o que acontece algumas vezes é recebermos a seguinte mensagem: The select layer was not deleted.

deletando-layers

A layer selecionado não pode ser deletado“. Logo abaixo o AutoCAD apresenta quatro possibilidades que nós vamos entender a seguir.

Layer 0 and Defpoint

Existem duas layers que o AutoCAD gera automaticamente e que não podem ser deletados. A primeira é a layer 0 (Zero) que sempre que criamos um arquivo novo esta layer é gerado. A segunda é a Layer Defpoint. Esta layer é criada automaticamente no seu desenho a partir do momento que inserimos qualquer dimensão (cotas).

Mas o que é essa Defpoint afinal? Quando inserimos as cotas em um desenho o AutoCAD são criados pontos de referência ou “ancoragem” ao objeto na qual estamos cotando. Estes pontos são colocados dentro da layer Defpoint (Definition Points ou pontos de definição). Inclusive esta camada também esta configurada para não ser impressa.

deletando-layers

Se você esta tentando deletar estes Layers e não esta conseguindo agora você sabe o motivo. Se esta tentando deletar outro tipo de layer vamos as próximas alternativas.

The current Layer

O Layer que você esta tentando deletar é a layer current, ou traduzindo, a camada atual. Isso quer dizer que você esta tentando deletar a mesma Layer que você esta utilizando no momento, por isso o AutoCAD não permite que você exclua essa camada. Como eu sei que a camada é a layer current? Basta olhas para o menu Layer, a camada que estiver sendo exibida é a Layer Current ou entrar na janela Layer Properties Manager e conferir na coluna Status, a layer current esta com um “tique” verde.

deletando-layers

Se você esta tentando deletar este Layer, já sabe porque não esta conseguindo. Também não é esse o problema? Vamos para a próxima opção.

Layers containing objects

A layer que você esta tentando deletar contem objetos. Por mais insignificante que seja o objeto que esta contido nesta layer o AutoCAD impede que a layer seja excluida. Você tem algumas opções como mover todos os objetos importantes para outro layer ou deletar os objetos sem importância desta layer para que a layer se torne “deletável”.

Não sei quais objetos estão nesta layer o que faço? Simples, vá até a janela Layer properties manager e clique com o botão direito sobre a layer que não esta conseguindo deletar e selecione a opção Isolate selected layer.

deletando-layers

Feche a janela e confira se tem algum objeto no ambiente model e nas abas de layout, se encontrar coloque o objeto em outra camada ou se não tiver importância e delete o objeto.

Para desfazer o Isolate basta clicar no botão Turn all layers on.

deletando-layers

Ainda não resolveu o seu problema e a layer continua dando mensagem de erro? Vamos para a próxima alternativa.

Xref-Depended Layers

X-refs são arquivos referenciados. Basicamente é uma maneira de você colocar um arquivo dentro de outro arquivo temporariamente. Ao gerar esta referência as Layers que vieram do outro arquivo são funcionais, ou seja, podemos editar estas layers. Logo se tentarmos deletar alguma layer o AutoCAD impede que isso aconteça.

As layers do arquivo referenciado podem ser identificados com o nome do arquivo, um traço vertical e na sequência o nome da layer deste arquivo.

deletando-layers

Esta é a última opção dos quatro alertas que o AutoCAD da quando tentamos deletar uma layer e não conseguimos. Mesmo conferindo as quatro alternativas você não esta conseguindo deletar a layer? Então vamos para o método mais drástico!

LAYDEL

Este comando permite excluir um layer mesmo que ele contenha algum objeto, que geralmente é o problema mais comum. Para isso podemos acessar o painel Layer e no sub-menu clique no botão del (ou digite na linha de comando laydel).

deletando-layers

Ao ativar o comando você irá receber a mensagem select object on layer to delet or que quer dizer: selecione um objeto da camada que deseja deletar. Você pode clicar em algum objeto da camada ou clicar na opção name, que irá abrir uma janela para que você escolha o layer que deseja deletar.

deletando-layers

Na janela selecione a layer que deseja deletar e clique em OK.

deletando-layers

Como o comando deleta a layer e os objetos contidos nela uma janela será exibida pedindo para confirmar a layer que você esta tentando deletar.

deletando-layers

Basta clicar na opção Delete layer e pronto! O layer “difícil” foi deletado. É recomendável que você confira seu desenho para ter certeza que nenhum objeto importante foi excluído.

Conclusão

Esta ferramenta remove a layer em definitivo, portanto use-a com certeza absoluta do que esta fazendo, pois não terá como recuperar a layer e quaisquer outros objetos que estavam contidos nesta layer.
