Desenhar com precisão usando o Snap Mode é um recurso que garante que em nenhum momento seu projeto irá ficar com números quebrados, garantindo uma maior precisão e evitando que você perca tempo medidas milesimais.

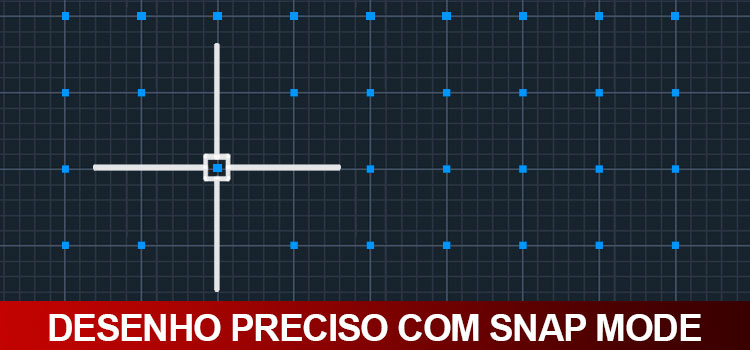

O comando snap mode é muito famoso por ser um problema quando ativamos esta função por acidente. Este recurso faz com que o o cursor do mouse fique associado ao Grid que é exibido na tela (malha cinza), impedindo que você clique fora da área de intersecção do Grid.
![Desenhar com precisão usando Snap Mode 2 desenhando-com-precisao-usando-snap-mode](https://qualificad.com.br/wp-content/uploads/2016/07/desenhando-com-precisao-usando-snap-mode-02.webp)
O problema é maior quando seu projeto é desenhado na unidade metros. Simplesmente porque o Template acadiso.dwt (modelo métrico) é configurado para que o espaçamento do Grid seja de 10 unidades, o que equivale a 10 metros!
Por este motivo esta ferramenta quase não é utilizada, mas se você configurá-la corretamente é possível obter uma precisão impecável para o seu projeto. Mas antes, vamos entender como o AutoCAD trabalha com unidades.
Unidade x precisão
Para projetos de construção civil (Arquitetura, Engenharia, Design de interiores), o mais comum é trabalhar com metros e mais duas casas decimais. Mais unidades podem ser um problema, gerando números quebrados imensos e horríveis de corrigir. Por exemplo quando você copia um objeto e posiciona a cópia em um lugar qualquer.
Para você é um lugar qualquer, mas para o AutoCAD o objeto copiado tem uma localização muito precisa. Quando você usa o comando Distance, para conferir uma dimensão, repare que a cota temporária tem 4 (quatro) casas decimais.
![Desenhar com precisão usando Snap Mode 3 desenhando-com-precisao-usando-snap-mode](https://qualificad.com.br/wp-content/uploads/2016/07/desenhando-com-precisao-usando-snap-mode-06.webp)
Mas eu configurei minhas cotas para ter apenas duas casas decimais! Como que no comando Distance aparecem quatro?
O AutoCAD usa as unidades que você configura (ou não configura) no campo Units.
![Desenhar com precisão usando Snap Mode 4 desenhando-com-precisao-usando-snap-mode](https://qualificad.com.br/wp-content/uploads/2016/07/desenhando-com-precisao-usando-snap-mode-08.webp)
Na verdade a sua cota esta arredondado as casas decimais excedentes, desta forma ela arredondou o 0.1994 metros para 0.20 metros. O que deixa bem claro que seu desenho não está preciso como você acha.
![Desenhar com precisão usando Snap Mode 5 desenhando-com-precisao-usando-snap-mode](https://qualificad.com.br/wp-content/uploads/2016/07/desenhando-com-precisao-usando-snap-mode-07.webp)
Ah, mas são milésimos, não vai interferir no meu projeto!
Acredito que você conhece aquele ditado, de grão em grão… O que provavelmente pode acontecer no seu desenho são: áreas que não fecham e você não sabe o motivo, áreas que o comando hachura identificam que estão abertas e não consegue inserir o preenchimento e mais uma série de pequenos problemas que fazem você perder um tempo precioso.
E, por incrível que pareça, a melhor ferramenta para resolver este problema é a Snap Mode.
Configurando a precisão do grid
Para editar o padrão atual do Grid, localize na StatusBar (menu inferior) o ícone da ferramenta Snap Mode, clique na seta ao lado e selecione a opção Settings.
![Desenhar com precisão usando Snap Mode 6 desenhando-com-precisao-usando-snap-mode](https://qualificad.com.br/wp-content/uploads/2016/07/desenhando-com-precisao-usando-snap-mode-03.webp)
Na janela Drafting Settings, dentro do campo Snap On (F9), Temos a seção Snap spacing onde é possível ajustar o espaçamento do Grid.
![Desenhar com precisão usando Snap Mode 7 desenhando-com-precisao-usando-snap-mode](https://qualificad.com.br/wp-content/uploads/2016/07/desenhando-com-precisao-usando-snap-mode-04.webp)
O segredo esta na unidade na qual você esta trabalhando e na precisão que você quer. Para projetos de construção civil vamos usar o valor de 0.01, onde o primeiro 0 (zero) corresponde a metros e as duas casas decimais correspondem a centímetros. Desta forma, ao ativar o Snap Mode qualquer geometria desenhada no seu projeto sempre terá pelo menos 1 centímetro.
![Desenhar com precisão usando Snap Mode 8 desenhando-com-precisao-usando-snap-mode](https://qualificad.com.br/wp-content/uploads/2016/07/desenhando-com-precisao-usando-snap-mode-09.webp)
Lembrando que esta alteração é referente a precisão do Grid, onde a representação gráfica (O Grid que aparece na tela) deve ser ajustado também. Para isso temos outro campo dentro de Drafting Settings, o Grid Spacing.
![Desenhar com precisão usando Snap Mode 9 desenhando-com-precisao-usando-snap-mode](https://qualificad.com.br/wp-content/uploads/2016/07/desenhando-com-precisao-usando-snap-mode-10.webp)
Mas o que é esse campo Major line Every? Ele agrupa as divisões do Grid na quantidade especificada. Se você observar o Grid ele tem linhas em cinza escuro e a cada 5 (cinco) linhas uma com uma tonalidade de cinza mais clara.
![Desenhar com precisão usando Snap Mode 10 desenhando-com-precisao-usando-snap-mode](https://qualificad.com.br/wp-content/uploads/2016/07/desenhando-com-precisao-usando-snap-mode-11.webp)
Recomendo que mantenha com o valor 5 (cinco).
Pronto, basta conferir se a ferramenta Snap Mode está ativada (O ícone deve estar azul), que todas as geometrias que você criar terão a precisão de duas casas decimais, ou seja, seu projeto terá sempre centímetros.
![Desenhar com precisão usando Snap Mode 11 desenhando-com-precisao-usando-snap-mode](https://qualificad.com.br/wp-content/uploads/2016/07/desenhando-com-precisao-usando-snap-mode-12.webp)
Lembrando que este recurso vale para linhas ortogonais, ou seja, linhas verticais ou horizontais. Linhas diagonais podem ter números quebrados com mais de quatro casas decimais, mas isso é normal.
Ah, mas não precisa dessa trabalheira toda! Basta eu ir no campo unidades e deixar com duas casas decimais que eu resolvo esse problema!
Na verdade você só esconde o problema, já que se você acrescentar mais casas decimais posteriormente que você visualizará novamente as linhas com dimensões quebradas.
